Ez a cikk bemutatja, hogyan kell konfigurálni a Zyxel Layer 3 switcheket, például a GS2220, XS3800, XMG1930, XS1930, XGS2220 és Dante AV rendszert. (Audio Video over IP)

A Dante az AV-rendszerek evolúciója, amely az összes korábbi kapcsolattípust egybefoglalja. A Dante jelentősen jobb teljesítményt nyújt, miközben ezeket a rendszereket egyszerűbbé teszi, könnyebben bővíthetővé és olcsóbban telepíthetővé.

Tartalomjegyzék

1.IGMP konfiguráció
2.DiffServ DSCP engedélyezése
3.Switch konfiguráció (GS2220 és XS3800)
4. Switch konfiguráció (XMG1930,XS1930 és XGS2220)

1. IGMP konfiguráció

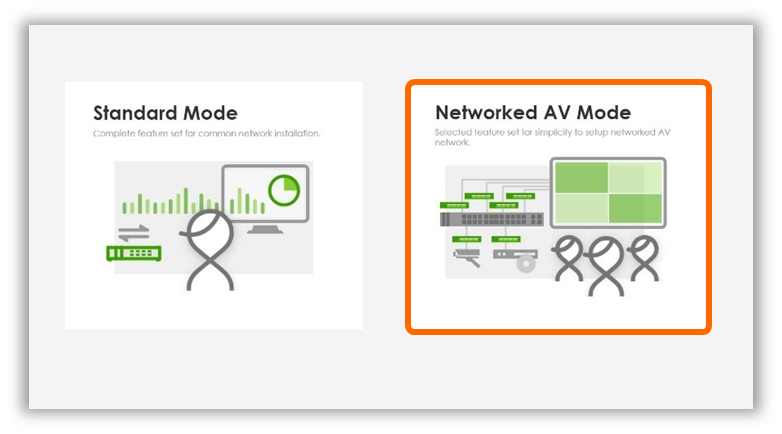

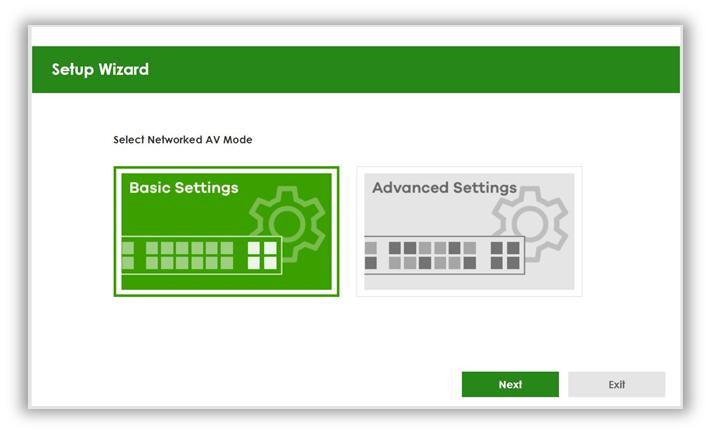

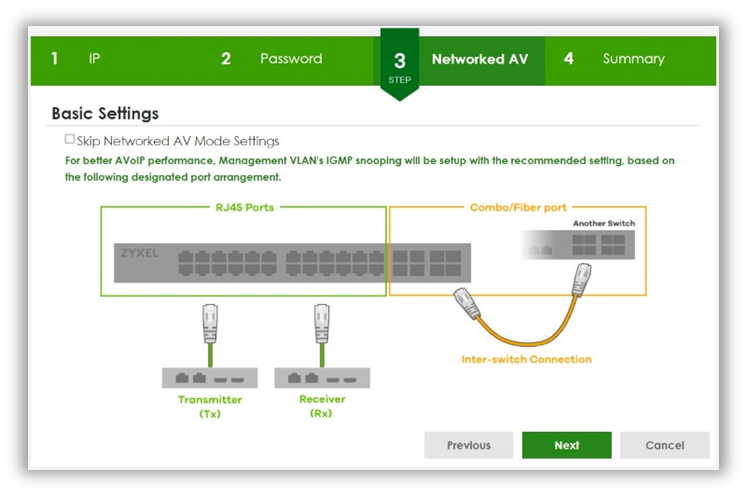

Menjen a switch WebGUI-ba, és válassza a "Network AV Mode" -> "Basic Settings" (Hálózati AV mód) -> "Basic Settings" (Alapbeállítások) lehetőséget, majd nyomja meg a "Next" (Tovább) gombot

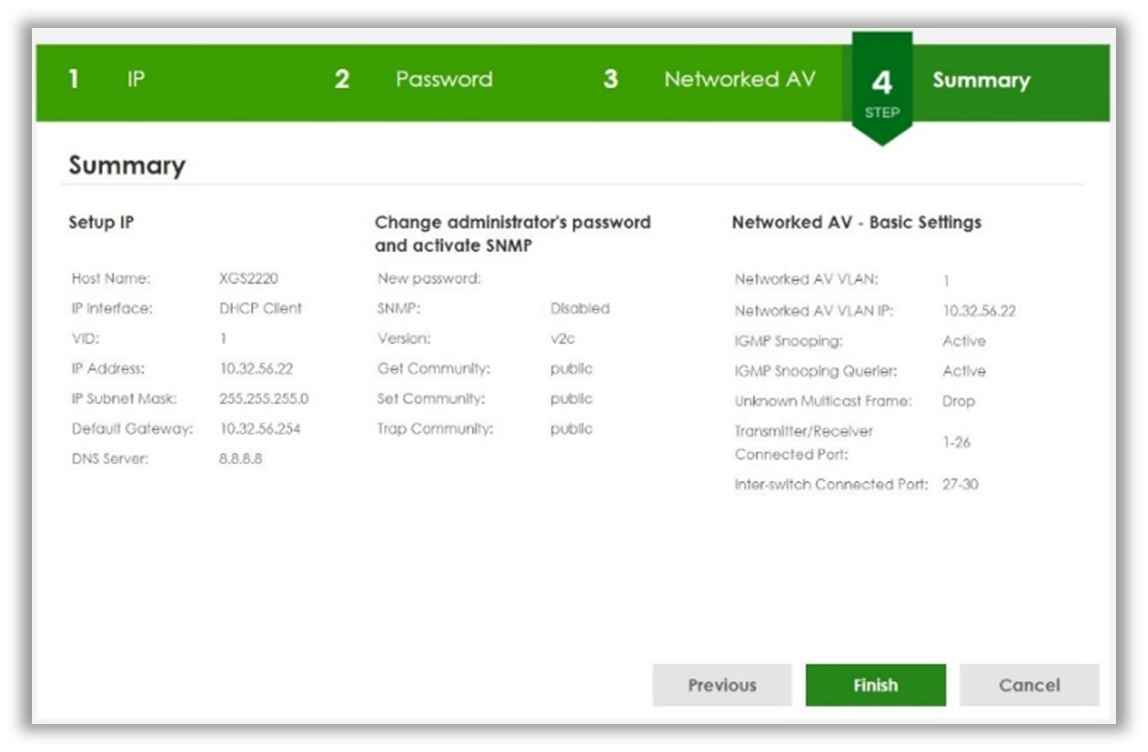

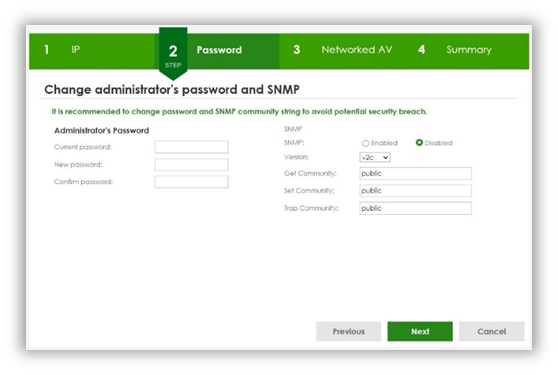

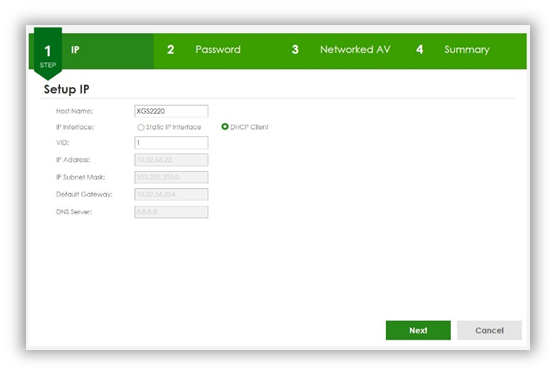

Javasoljuk az alapértelmezett jelszó megváltoztatását egy összetettebb jelszóra. Ha ezt később tervezi megtenni, akkor a "Jelszó" és az "IP" beállításokat a "Tovább" gombra kattintva kihagyhatja, lépjen tovább az "Összefoglaló"-ra, és nyomja meg a "Befejezés"-t.

A Dante Audio over IP alkalmazás a DiffServ Qos használatát kéri a hálózati kapcsolóban a forgalom kezelésére, és a PTP multicast csoportot használja az óra szinkronizálására, hogy elkerülje a hang késleltetési problémákat.

2. A DiffServ DSCP engedélyezése

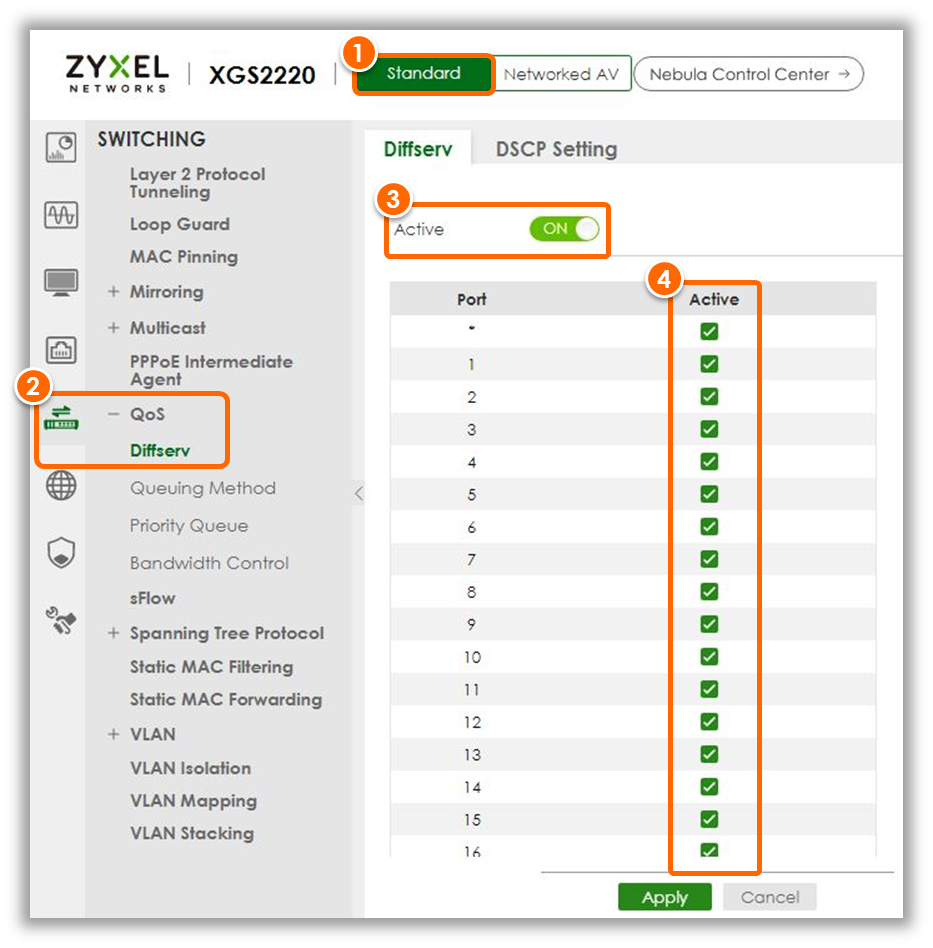

1. Menjen a WebGUI-hoz, ésválassza a "Standard" üzemmódot.

2. Válassza a Switching > QoS > Diffserv

3. Diffserv kapcsoló az Aktívpozícióba

4. Aktív Diffserv az összes porton

Ezt követően alkalmazza a módosításokat az "Apply" gombra kattintva.

3. Kapcsolókonfiguráció (GS2220 és XS3800)

Statikus multicast hozzáadása MACszerint

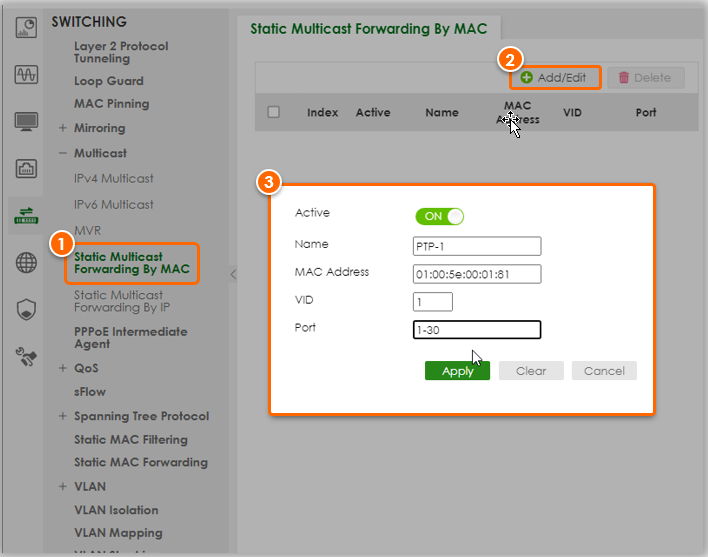

1. Válassza a Switching > Multicast > Static Multicast Forwarding by MAC (Átkapcsolás > Multicast > Statikus multicast továbbítás MACszerint) menüpontot .

2. Kattintson az Add/Edit gombra a Static Multicast cím hozzáadásához.

3. PTP multicast cím konfigurálása

• Aktív: On
• MAC-cím: Multicast cím
• VID: Audio VLAN
• Port: Minden port

  Amódosítások alkalmazásához kattintson az "Alkalmazás" gombra.

Hozzon létre PTP multicast címtartományt az alábbiak szerint

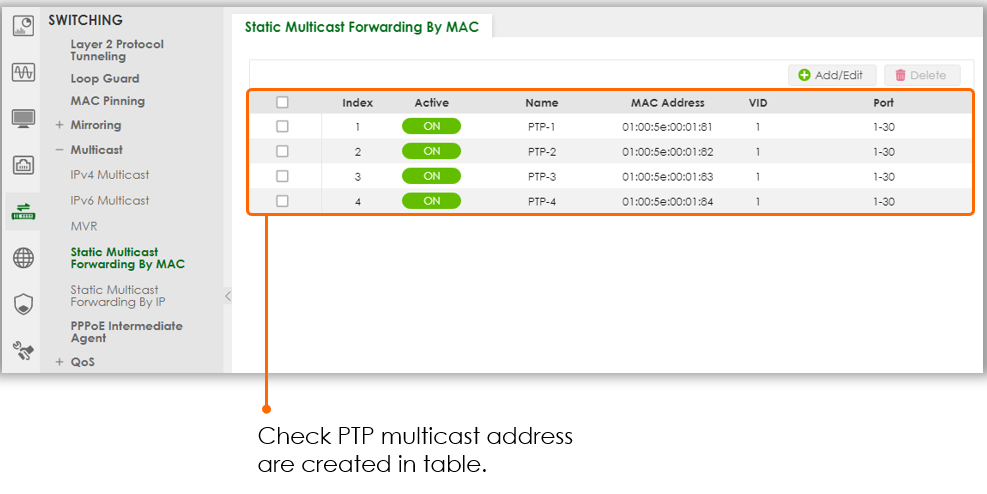

A beállítások áttekintése

4. Kapcsolókonfiguráció (XMG1930, XS1930 és XGS2220)

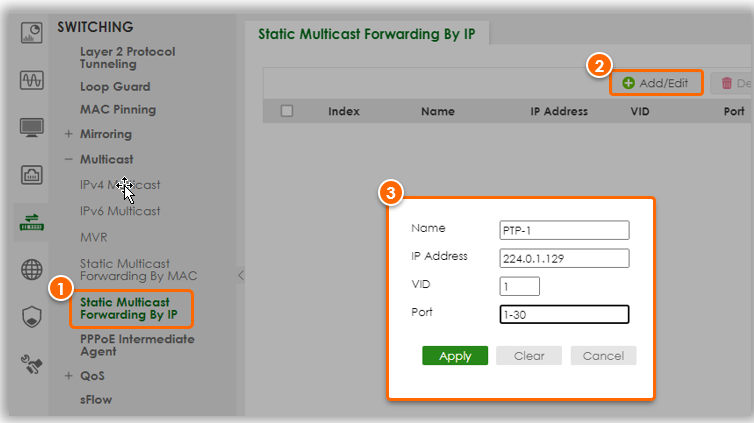

1. Válassza a Switching > Multicast > Static Multicast Forwarding by IP

2. Kattintson az Add/Edit gombra a Static Multicast címbejegyzések hozzáadásához.

3. PTP multicast cím konfigurálása

• IP-cím: Multicast IP-cím
• VID: Audio VLAN
• Port: Minden port

A módosítások alkalmazásához kattintson az "Apply" (Alkalmazás) gombra.

Hozzon létre PTP multicast címtartományt az alábbiak szerint

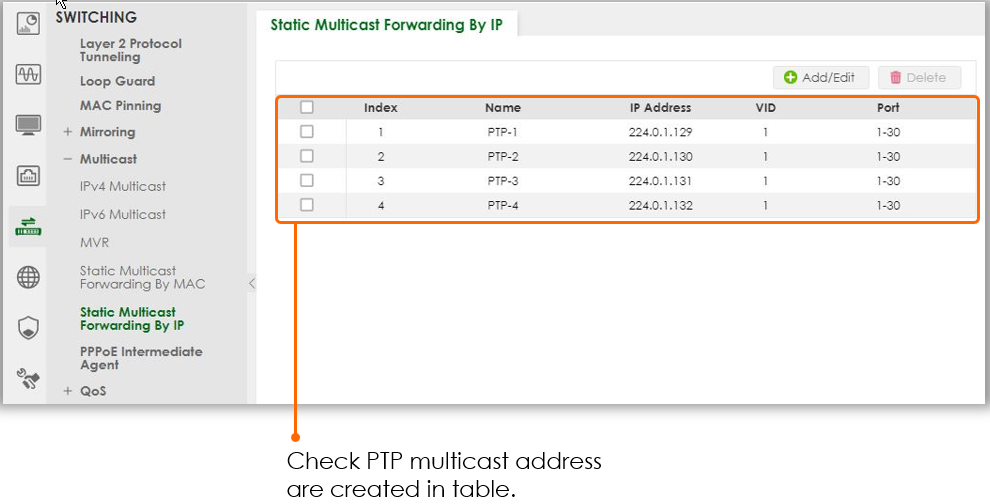

A beállításokáttekintése
