A példa bemutatja a rendszergazdáknak, hogyan kell konfigurálni az IGMP útválasztást a Zyxel Layer 3 switch eszközön. Erre akkor van szükség, ha a multicast kliensek a streaming szervertől eltérő LAN-ban vagy VLAN-ban vannak.

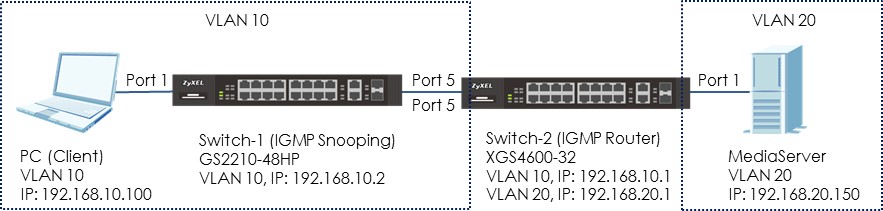

Az IGMP-útválasztás konfigurálása különböző VLAN-okban lévő multicast-ügyfelek számára

1) Az IGMP multicast útválasztás konfigurálása

1.Konfigurálja a Switch-1-et

1. Konfigurálja a VLAN10-et a Switch-1-en. (Kérjük, olvassa el a következő témát: 2.1 Hogyan kell konfigurálni a switch-t a forgalom osztályok közötti szétválasztásához)

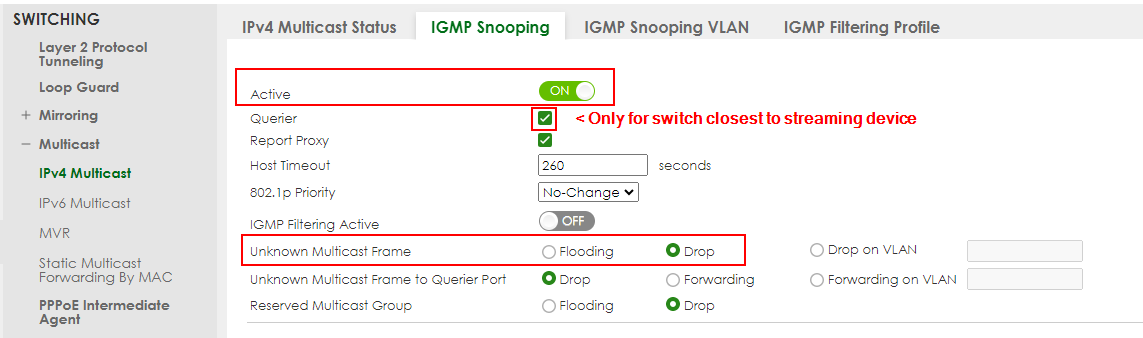

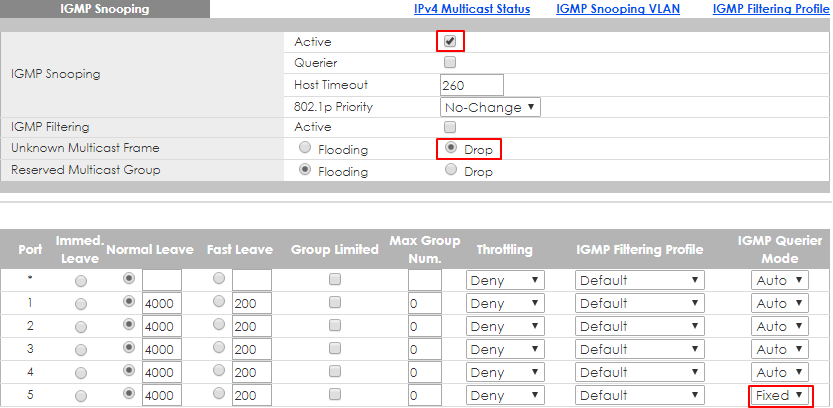

2. Az IGMP-snooping konfigurálása: Lépjen be a webes felhasználói felületre, és válassza a következő menüpontot:

Menü > Speciális alkalmazások > Multicast > IPv4 Multicast > IGMP Snooping

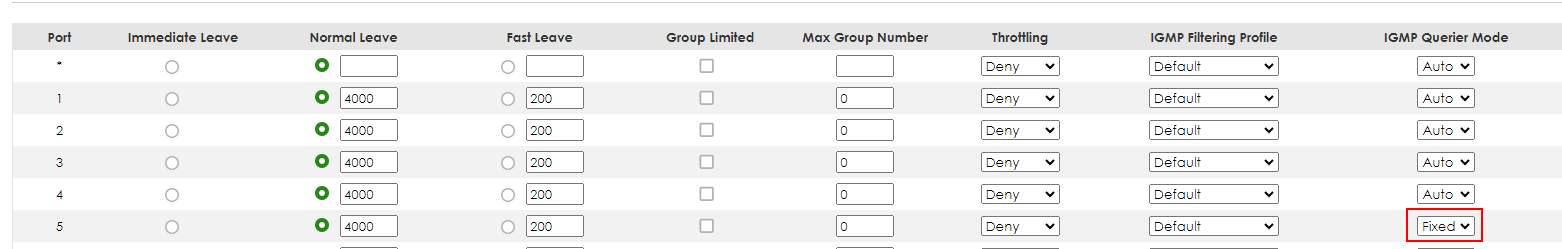

Jelölje be az „Active” négyzetet, és válassza az Unknown Multicast Frame as Drop lehetőséget. Válassza ki az 5-ös portot Fixedként. Kattintson az „Apply” gombra.

2.Konfigurálja a Switch-2 eszközt

1. Konfigurálja a VLAN10 és a VLAN20 hálózatokat a Switch-2 eszközön. Kérjük, olvassa el a következő témát:

Hálózat Switch – VLAN-ok konfigurálása az osztályok közötti forgalom szétválasztásához

2. Konfigurálja a Switch IP-címeit mind a VLAN10-en, mind a VLAN20-on, az alábbiak szerint. Kérjük, olvassa el a következő témát:

Hálózat Switch – A switch felügyeleti IP-címének módosítása [Első bejelentkezés]

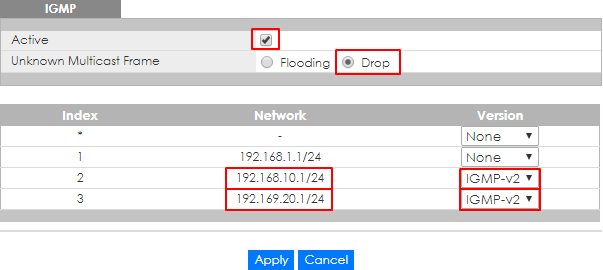

3. Konfigurálja az IGMP útválasztást:

Lépjen be a webes felhasználói felületre, és válassza a következő menüpontot:

 Menü > IP-alkalmazás > IGMP

Ezután jelölje be az „Active” négyzetet, és válassza ki a VLAN10 és a VLAN20 hálózatokat IGMP-v2-ként. Az „Unknown Multicast Frame” (Ismeretlen multicast keret) beállítást állítsa„Drop”(Elvetés) értékre. Kattintson az „Apply” (Alkalmazás) gombra.

3.Az eredmény tesztelése

Játssza le a streamet a MediaServeren a 239.1.1.2 multicast IP-cím használatával.
A számítógéppel küldjön IGMP csatlakozási üzenetet a 239.1.1.2 címre.
Lépjen a Menü > Speciális alkalmazás > Multicast > IPv4 Multicast menüpontra. A 10. porthoz csatlakozó számítógép csatlakozik a Multicast Group-239.1.1.2 csoporthoz.

4.Mi sülhet el rosszul?

A Switch-2 (IGMP útválasztó)nak tartalmaznia kell mind a MediaServer (VLAN20), mind a PC (kliens) (VLAN10) VLAN-ját, hogy az IGMP-adatfolyam sikeresen továbbítható legyen.
Ha a Client nem veszi át az adatfolyamot, ellenőrizze a VLAN konfigurációját.
