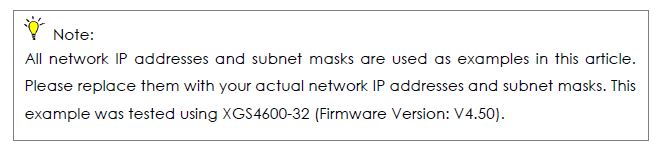

Fontos értesítés: |
A példa azt mutatja be a rendszergazdáknak, hogyan kell konfigurálniuk az IGMP Snoopingot az azonos VLAN-ban lévő multicast-ügyfelek és gőzös kiszolgálók számára.
Amikor a MediaServer multicastolja a streamet, az IGMP snooping lehetővé teszi a kapcsoló számára a multicast csoportok megismerését anélkül, hogy a felhasználónak manuálisan konfigurálnia kellene az egyes kapcsolókat.
Ez megakadályozza, hogy a switch olyan portokon árassza el a multicast streameket, amelyeknek nincs tagja ezekhez a multicast címekhez.

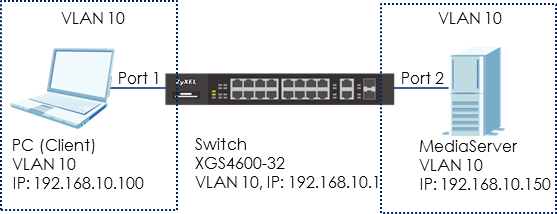

Az IGMP Snooping konfigurálása az ugyanabban a LAN-ban lévő multicast-ügyfelek számára
1. Switch-1 konfigurálása
a) Konfigurálja a VLAN10-et (lásd a témakört: 2.1. Hogyan konfiguráljuk a kapcsolót a részlegek közötti forgalom szétválasztására).
b) Konfigurálja az IGMP Snoopingot: Lépjen be a webes GUI-ba, és lépjen be a következő menüpontba:

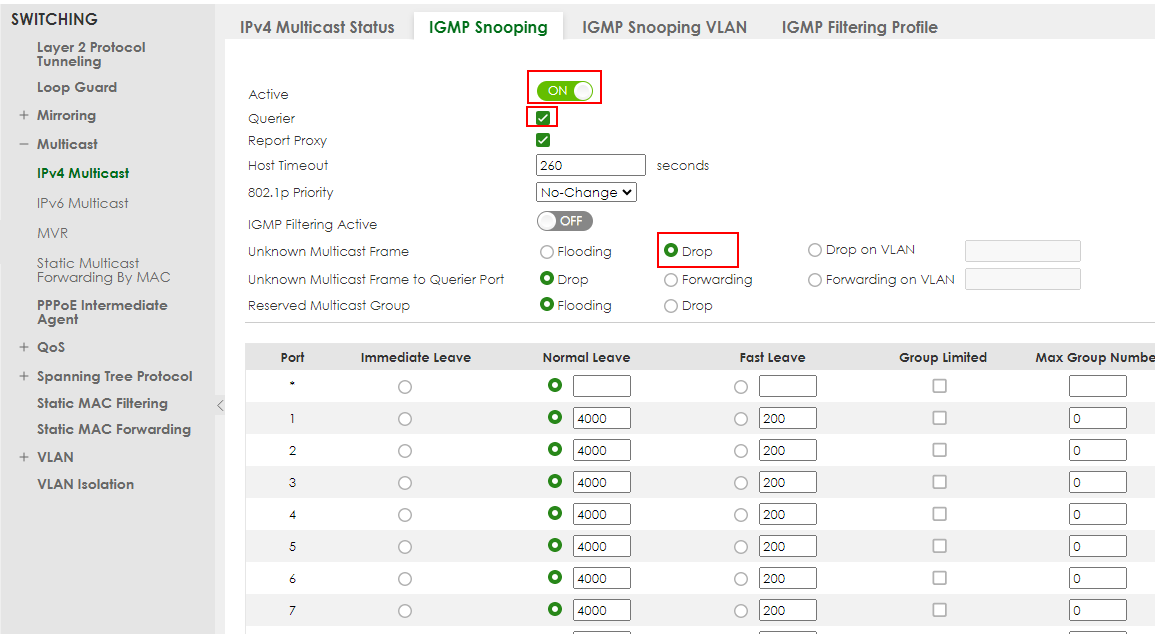

dyn_repppppppp_0Jelölje be az "Active" (Aktív) négyzetet, és válassza ki a Drop to Unknown Multicast Frame (Ismeretlen multicast keret) opciót. Jelölje be a Querier jelölőnégyzetet. Kattintson az "Apply" (Alkalmazás) gombra.
Az OLD GUI esetében ----> Menu > Advanced Application > Multicast > IPv4 Multicast > IGMP Snooping.
2. Az eredmény tesztelése
- Játssza le a streamet a MediaServer-en a 239.1.1.1.1 multicast IP-címet használva.
- A PC küldjön IGMP join üzenetet a 239.1.1.1.1 címre.
- Menjen a következő címre:

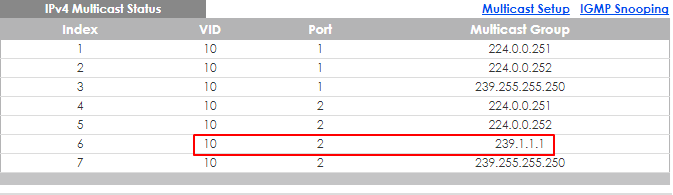

A 2. porthoz csatlakozó PC csatlakozik a 239.1.1.1.1 multicast csoporthoz.
dyn_repppppppp_2
KB-00313
