Zyxel VMG sorozat [Vezeték nélküli útválasztó] - VLAN és VLAN csoport konfigurálása a VMG vezeték nélküli útválasztón

Ez az átfogó útmutató részletes útmutatást nyújt a virtuális helyi hálózatok (VLAN) konfigurálásához a VMG-eszközökön, ami szükséges lehet az internetkapcsolat létrehozásához vagy a problémák elhárításához. Ez az útmutató hasznos, ha Ön rendelkezik bármelyik VMG készülékmodellel: VMG1312, VMG3625, VMG3925, VMG3927 vagy VMG8825. A VLAN-ok konfigurálása gyakran megoldja a problémát, ha az internetkapcsolat nem működik megfelelően. A VLAN-ok lehetővé teszik a hálózati forgalom szegmentálását, javítva a hálózati teljesítményt és a biztonságot. Az ebben az útmutatóban ismertetett lépéseket követve beállíthatja a VLAN-csoportokat a VMG-eszközén, biztosítva ezzel az internetkapcsolat helyes konfigurálását, valamint a stabil és biztonságos hálózati környezet fenntartását. Akár új internetkapcsolatot állít be, akár egy meglévő csatlakozási problémát kezel, ez az útmutató végigvezeti Önt a VLAN-ok VMG-eszközén történő konfigurálásához szükséges lépéseken.

Csatlakozzon közvetlenül a készülékhez a LAN-porton, és győződjön meg arról, hogy az IP-címe a 192.168.1.2 és 192.168.1.1.254 közötti tartományba esik, és írja be a következő címet a webböngészőjébe (Google Chrome/Safari):

A routerre a http://192.168.1.1 címen keresztül tud bejelentkezni . Standard felhasználónév admin és a jelszó 1234.

VLAN konfigurálása

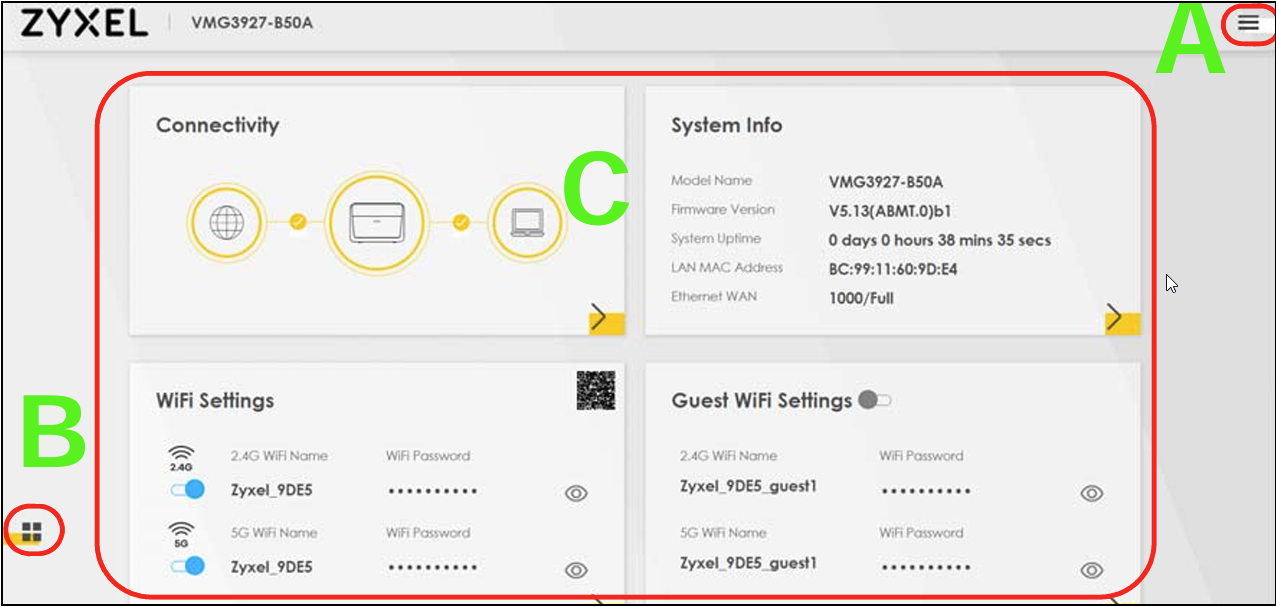

Navigáljon a képernyő jobb felső sarkában található "Menü" menüpontra [A], amely az alábbi képen látható:

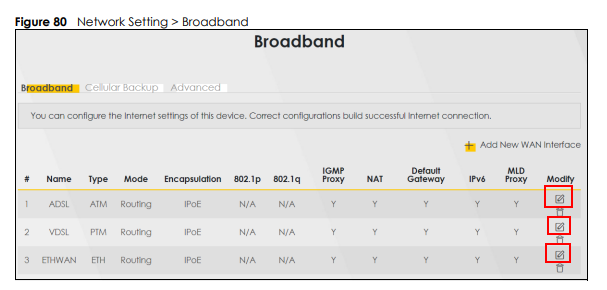

Ezután konfigurálja a 802.1p-t "0"-nak, a 802.1q pedig a VLAN azonosítójának (például 7), amelyet az internetszolgáltatójától kapott a konfiguráláshoz. Ha nem biztos abban, hogy mit kell itt konfigurálni, kérjük, forduljon az internetszolgáltatójához (ISP). Ezután állítsa be a 802.1p-t "0"-nak, a 802.1q pedig a VLAN azonosítójának (például 7), amelyet az internetszolgáltatójától kapott a konfiguráláshoz.

VLAN-csoport konfigurálása

Itt egy példa a VMG8924-B10D, FW V5.13(ABGQ.3)C0-ra

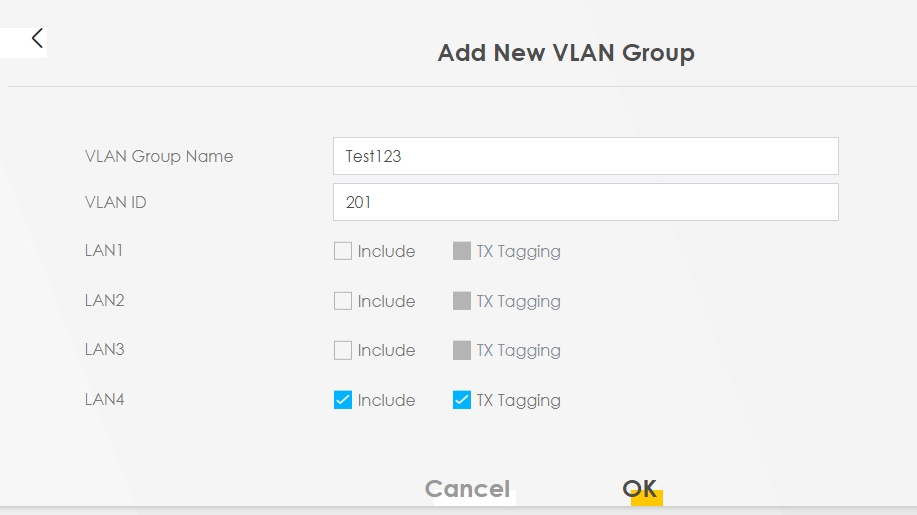

1. lépés: VLAN-csoport létrehozása

• Hozzon létre egy csoportnevet
• Adja meg a szükséges VLAN azonosítót
• Kattintson a használni kívánt LAN-ra; a TX címkézés azt jelenti, hogy amikor a letöltési forgalom a CPE-től a LAN-ügyfél felé halad, VLAN-címkét kap. Ha a készülék VLAN-tudatos, és szüksége van a VLAN-címkézésre, kérjük, hogy a címkézési opciót kattintson a
• Kattintson az OK gombra a lépés befejezéséhez.

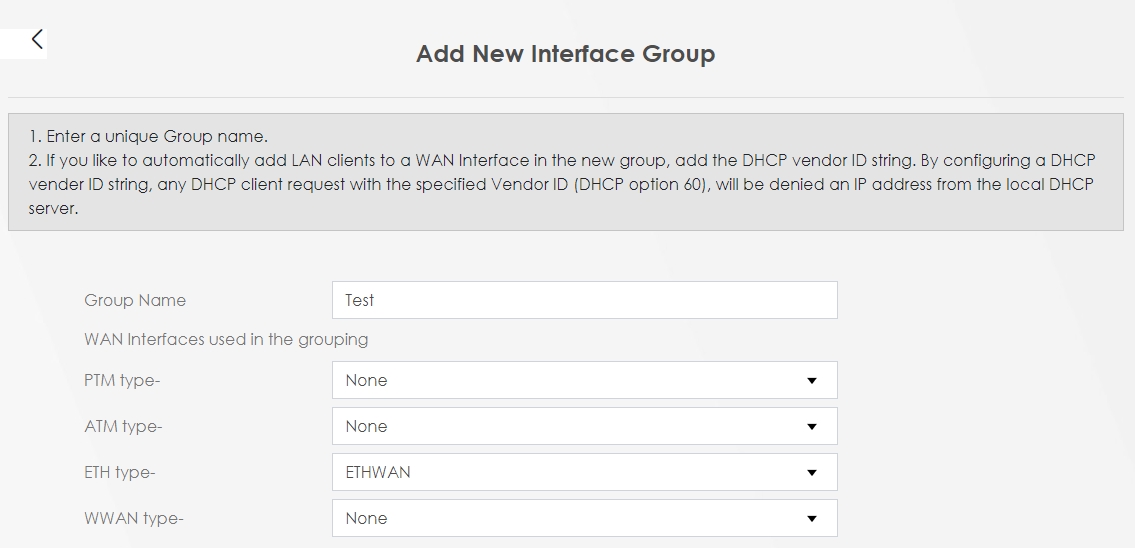

Interfész csoport létrehozása

• Input csoport neve
• Megjelöli a csoport által használt WAN-interfészt.

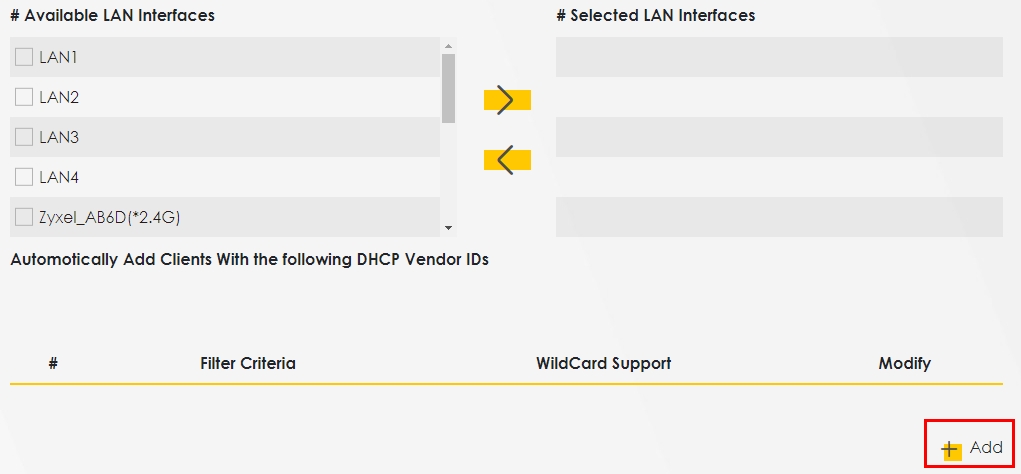

• A LAN-ügyfél esetében most kattintson a LAN4-re, és kérjük, görgessen lefelé a "+Add" lehetőséghez.

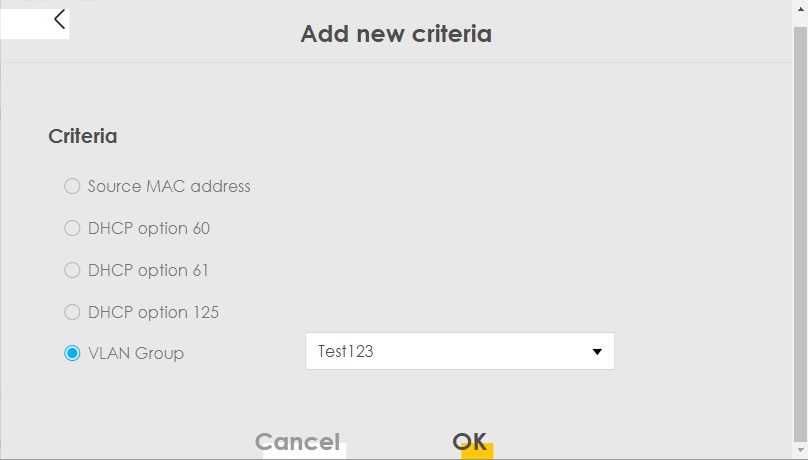

• Ebben a csoportban a VLAN csoport feltételét kell kiválasztani, nem a LAN port számát. Tehát itt a csoportfeltételeket állítjuk be, nem pedig a LAN 4 portot választjuk ki.

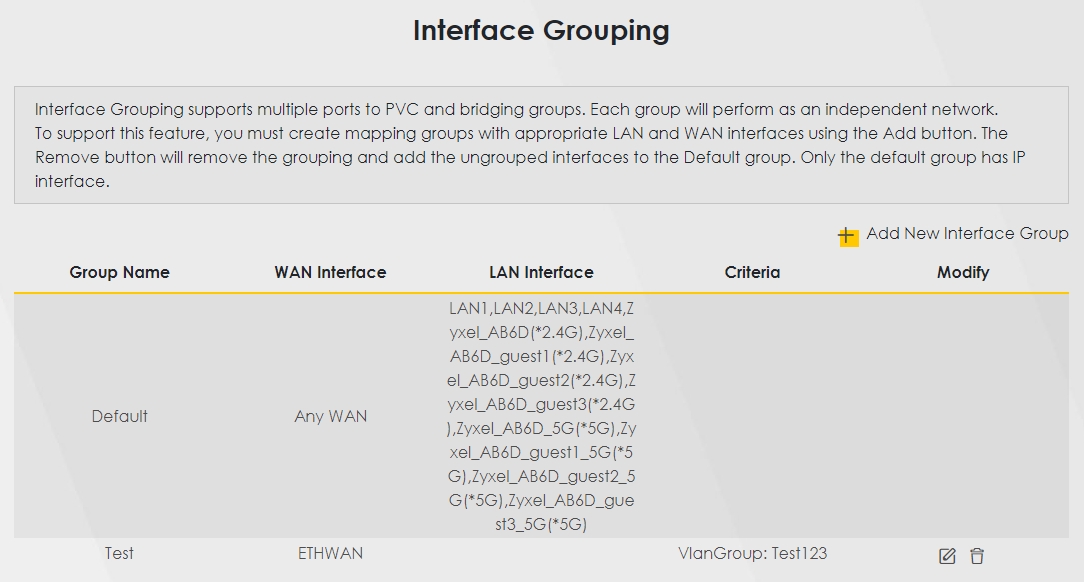

• Az eredmény konfigurálása

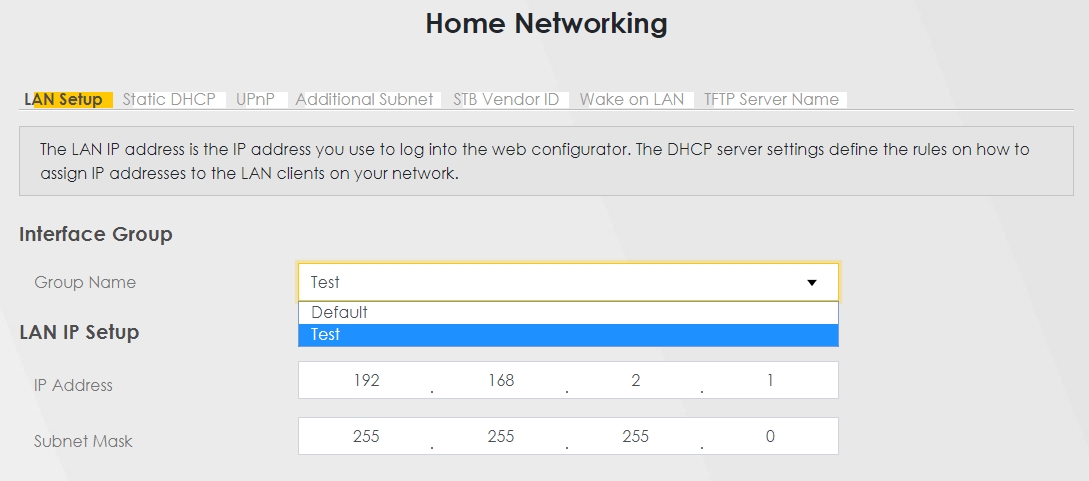

DHCP tartomány módosítása

• Most már láthatja, hogy egy új csoportot hoztunk létre, és módosíthatja a LAN-állomás és a DHCP-pool tartományt az igényeinek megfelelően.
