A VoIP forgalom diagnosztizálása a Wireshark használatával

Amikor deBug-t keresünk (diagnosztizálunk) egy IP-telefonos szolgáltatást, nagyon nehéz elemezni a VoIP-forgalmat. Van-e kényelmesebb és hatékonyabb módszer a deBug VoIP dedikálására a Wireshark forgalom analizátorral?

A Wireshark program egy kényelmes mechanizmust valósít meg a VoIP hívások diagnosztizálására (elemzésére), különösképpen kaphat grafikus ábrát a hívásokról és megnézheti az adatok cseréjét. A Wireshark lehetővé teszi a SIP protokoll és az RTP forgalom elemzését .

Tegyük fel, hogy egy VoIP-hívás Wireshark használatával történő végrehajtása során a hálózati csomagokat elfogták, és ezt a dumpot elemezni kell.

Walktrough lépések:

1. Válasszon egy SIP vagy RTP csomagot a listából (példánkban elemezzük az RTP forgalmat). A csomagok szűréséhez beírhat egy értéket a Szűrő mezőbe.   sip vagy rtp, hogy csak egy bizonyos típusú forgalmat jelenítsen meg.

2. Lépjen a Statisztika menübe (vagy telefonálás , a program verziójától függően) > VoIP hívások .

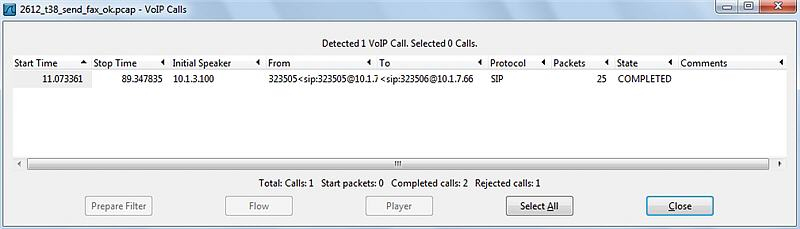

Megnyílik a VoIP hívások ablak a VoIP hívások listájával.

A VoIP hívások listája minden híváshoz a következő információkat tartalmazza:

• Start Time: A hívás kezdete.
• Stop Time: A hívás befejezési ideje.
• Kezdeti hangszóró: A hívást kezdeményező csomagforrás IP-címe.
• From: SIP hívások esetén az INVITE kérés a "From" mezőben jelenik meg.
• Címzett: SIP hívások esetén az INVITE kérés megjelenik a "Címzett" mezőben.
• Jegyzőkönyv: Jegyzőkönyv.
• Csomagok: A hívásban részt vevő csomagok száma.
• Állapot: Hívás állapota.
• Kommentár: További megjegyzések.

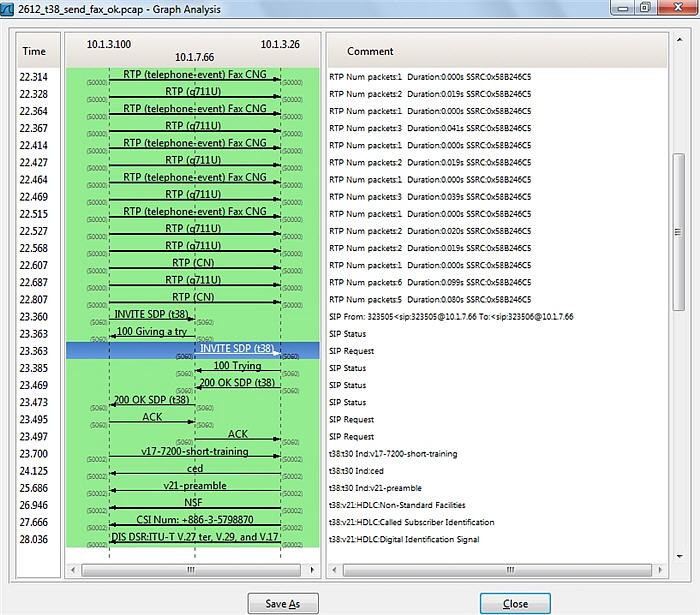

3. Válasszon egy VoIP hívást, majd kattintson a Grafikon gombra (vagy a Flow-ra , a program verziójától függően). Megjelenik a Graph Analysis ablak a VoIP hívás-adatcsere grafikus diagramjával.

Ebben a diagramban sokkal kényelmesebb a VoIP-forgalom elemzése a diagnosztika céljából (deBugging), de ehhez a SIP adatátviteli protokoll (Session Initiation Protocol) alapelveinek ismerete szükséges: https://en.wikipedia.org/ wiki / Session_Initiation_Protocol .

KB-00495
