Zyxel Multy backhaul – Ethernet gerinchálózatok: amit tudni kell

A backhaul azokat a kapcsolatokat (például rézkábeleket, optikai szálakat vagy vezeték nélküli kapcsolatokat) jelenti, amelyek a fő hálózatot a kisebb helyi hálózatokhoz kötik. Ez a felépítés segít kiterjeszteni a hálózati lefedettséget, így a felhasználók ezeken a regionális hálózatokon keresztül is hozzáférhetnek az internethez.

Termék életciklusának vége (EOL) értesítés

Tájékoztatjuk, hogy a Multy M1 (WSM20)/Multy Mini (WSQ20)/Multy Plus (WSQ60)/Multy U (WSR30)/Multy X (WSQ50) termék hivatalosan elérte az életciklus vége (EOL) státuszt. Ennek következtében a technikai támogatás már nem garantált. A további használat, konfigurálás vagy módosítás az Ön saját felelősségére történik. Megértésüket köszönjük.

A Multy X, Multy Plus és Multy Mini készülékek képesek egymás között vezeték nélküli és vezetékes kapcsolatra. Felhívjuk figyelmét, hogy ez a fajta összekapcsolás csak azonos modellű eszközök között lehetséges.

Amikor a gyökércsomópont Ethernet-kábellel csatlakozik az extender csomóponthoz, a Zyxel Multy WiFi rendszer egyszerre támogatja a vezetékes és a vezeték nélküli backhaul-t, és a legjobb forgalmi útvonal a rendszer számításaitól függ. Ez azt jelenti, hogy a Multy WiFi rendszer elemzi a környezetet és az egyes csomópontok közötti átviteli sebességet, hogy kiválassza az adatok számára legjobb átviteli útvonalat; a forgalom a vezetékes vagy a vezeték nélküli backhaul-on keresztül haladhat.

Mielőtt beállítaná az Ethernet-backhaul kapcsolatot, győződjön meg arról, hogy a Multy WiFi System összes csomópontját már párosította vezeték nélkül. A Multy Ethernet-portjainak névleges sebessége 1 Gbps. Győződjön meg arról, hogy a csatlakoztatott Ethernet-kábel 1 Gbps-es vagy gyorsabb. Kérjük, helyezze el az egyes Multy-készülékeket egymáshoz közel, és futtassa le a telepítést az összes Multy-n vezeték nélkül, mielőtt létrehozná az Ethernet-backhaul-t, és győződjön meg arról, hogy mindegyik működik.  A Multy telepítésének befejezése után helyezze őket a kívánt helyre, és csatlakoztassa a tápkábelt és az Ethernet-kábelt az alábbi topológia szerint.

Zyxel Multy WSR30 (Multy X / Multy Plus)

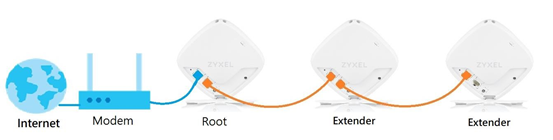

• Kapcsoló nélkül:

1. lépés: Kérjük, állítsa be a Multy U (WSR30) WiFi rendszert vezeték nélküli backhaul segítségével.

2. lépés: Csatlakoztassa az Ethernet-kábelt a gyökércsomópont LAN-portjához és a kiterjesztő csomópont WAN-portjához.

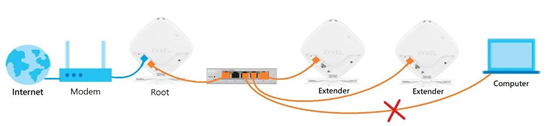

• Kapcsolóval:

A „Kapcsolóval” forgatókönyvben ez a kapcsoló kizárólag az Ethernet-backhaul kommunikációra szolgál. Ha bármely kliens eszköz csatlakozik ehhez a kapcsolóhoz, az nem fog tudni hozzáférni az internethez.

1. lépés: Kérjük, állítsa be a Multy U (WSR30) WiFi rendszert vezeték nélküli backhaul segítségével.

2. lépés: Kapcsolja ki a kapcsolót.

3. lépés: Két Ethernet-kábellel csatlakoztassa a gyökércsomópont LAN-portját és a bővítőcsomópont WAN-portját a kapcsolóhoz.

4. lépés: Kapcsolja be a kapcsolót.

A Multy rendszer számos kombinációt támogat, az alábbiakban néhány példát mutatunk be.

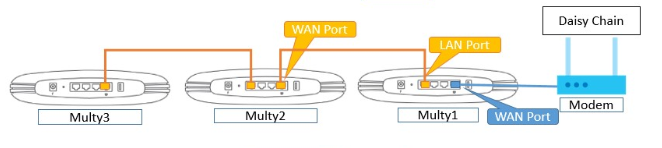

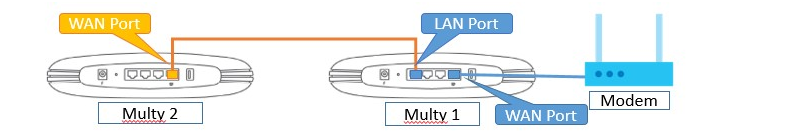

1. lehetőség:

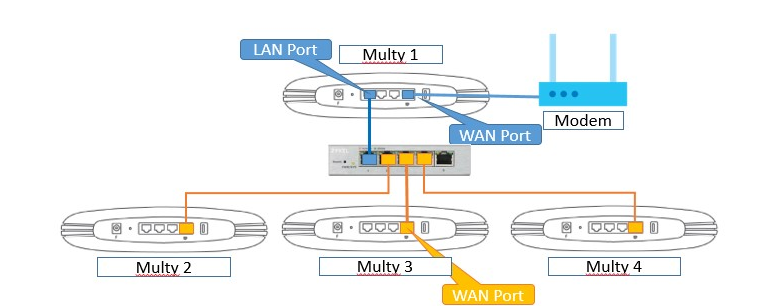

2. lehetőség: Ha kétnél több Zyxel Multy készüléke van, kérjük, csatlakoztassa őket

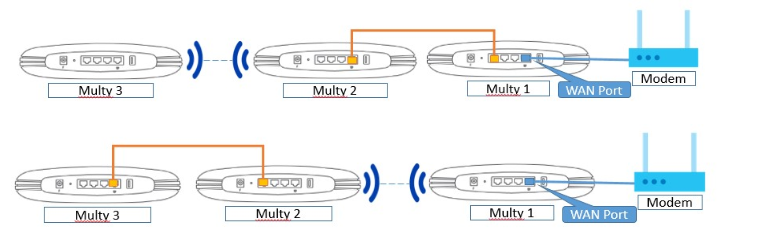

3. lehetőség:

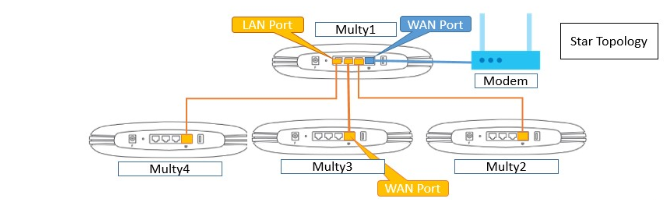

4. lehetőség:

5. lehetőség:

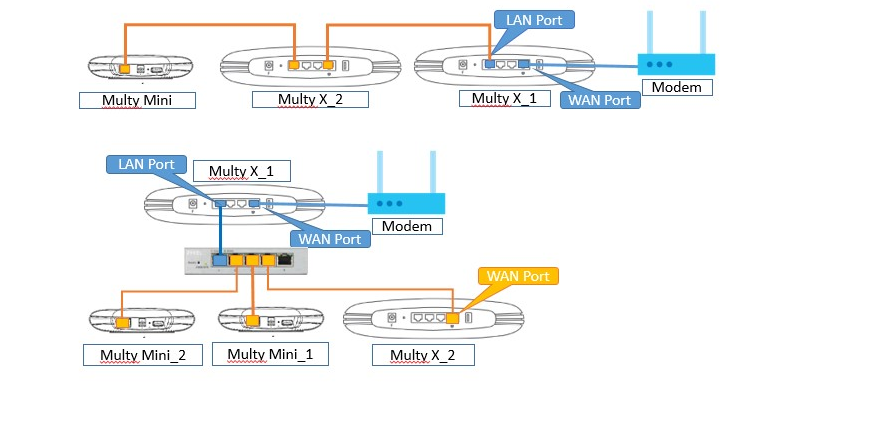

Multy MINI

A Multy mini szintén támogatja az Ethernet-visszacsatolást, de kérjük, vegye figyelembe,

•  a Multy Mini csak a Multy X-et fogadja el gyökérként
• A Multy Mini nem működik a Multy Plus vagy a Multy U készülékekkel
