Questo articolo spiega come alimentare più dispositivi PoE (PD), qual è la differenza tra le modalità 802.3af, legacy, pre-802.3at e 802.3at, nonché la differenza tra la modalità di classificazione e quella di consumo in Power over ethernet sul vostro switch (GS1920/GS1900/XGS1930/XS1930 ecc.).

1) Qual è la differenza tra le modalità di accensione PoE?

Andare a:

PORT > PoE Setup

• Modalità 802.3af: Una porta è alimentata in modalità IEEE 802.3af
• Legacy: Una porta è alimentata con corrente ad alto spunto, utilizzata dai PD legacy con un requisito di potenza superiore a 15 W all'accensione.
• Pre-802.3at: Una porta viene alimentata inizialmente in modalità IEEE 802.3af e passa alla modalità IEEE 802.3at ad alta potenza entro 75 msec dall'accensione. Utilizzare questa modalità se il PD non esegue la classificazione di livello 2 o se lo switch esegue la classificazione di livello 1 a due eventi.
• 802.3at: Una porta è alimentata in modalità IEEE 802.3af. Se la classe del PD rilevata dallo switch non è la classe 4 (tipo 2), la porta alimenterà comunque il PD, ma solo i PD di classe 4 possono essere alimentati in modalità IEEE 802.3at.

2) Classificazione e modalità di consumo

Quando si collega un certo numero di dispositivi PoE (PD) a uno switch PoE Zyxel, è possibile che solo un certo numero di PD si avvii. Questo accade perché lo switch PoE ha una capacità allocata fissa per fornire l'alimentazione PoE (fare riferimento alla scheda tecnica del dispositivo per i dettagli sulla capacità allocata di PoE). Pertanto, se l'utilizzo totale dei PD raggiunge la capacità allocata dello switch, il PD a priorità più bassa non riceverà energia dallo switch. In base a questa limitazione, è comunque possibile ampliare il più possibile la quantità di PD collegati modificando la modalità PoE dello switch.

Sullo switch PoE sono disponibili due diverse modalità PoE:

Classificazione:
La potenza massima (mW) del PD sarà riservata a ciascun PD in base al livello di priorità di ciascuna porta.

Consumo:
L'alimentazione viene distribuita, quindi ogni dispositivo riceve energia. La potenza assegnata dallo switch può essere inferiore alla potenza massima (mW) del PD.

Nella configurazione di fabbrica, la modalità PoE è impostata su Classificazione.

Quando si utilizza la classificazione, lo switch segue lo standard definito per fornire ai PD la massima potenza. In questo modo si garantisce che il PD possa disporre di energia sufficiente in qualsiasi momento. La potenza assegnata sarà riservata solo all'uso del PD, indipendentemente dal fatto che abbia bisogno di energia o meno in quel momento.

Tuttavia, il PD non richiede sempre la massima potenza durante lo stato di funzionamento. Pertanto, l'uso della modalità Consumo consente allo switch di allocare la potenza in modo più efficace. Con la modalità Consumo, lo switch consente a ogni PD collegato di ottenere l'alimentazione e fornisce l'alimentazione solo in base alla richiesta del PD. In questo modo può alimentare un numero maggiore di PD rispetto alla modalità Classificazione.

Si noti che se lo switch si trova ad affrontare una situazione di bassa potenza PoE, indipendentemente dalla modalità utilizzata, lo switch si baserà sulla priorità dell'impostazione PoE di ciascuna porta per fornire l'alimentazione al PD.

Passi di spiegazione

Se si utilizza uno switch GS2210-8HP o uno switch simile e si utilizzano solo alcune porte per fornire PoE e i PD collegati non si avviano come previsto, provare a eseguire le seguenti operazioni:

1. Accedere allo switch utilizzando l'indirizzo IP locale e le credenziali.
2. Andare a:

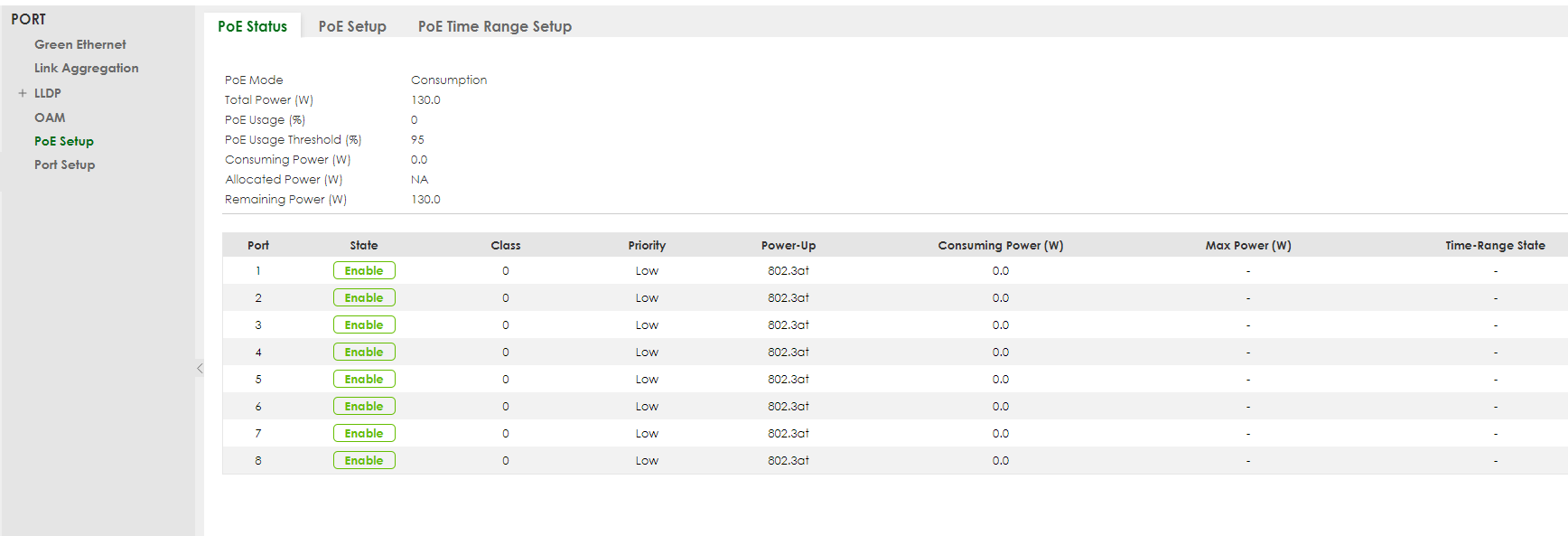

PORT > PoE Setup > PoE Status

3. La modalità PoE è impostata di default su Classificazione. Modificarla in modalità consumo e applicare/salvare la configurazione.

Passare a:

PORT > PoE Setup > PoE Setup

4. Ricollegare i PD allo switch.
