Serie Zyxel VMG [Router wireless] - Configurazione della VLAN e del gruppo VLAN sul router wireless VMG

Questa guida completa fornisce istruzioni dettagliate sulla configurazione delle reti locali virtuali (VLAN) sui dispositivi VMG, che possono essere necessarie per stabilire la connessione a Internet o risolvere problemi. Questa guida è utile se si possiedono i modelli di dispositivi VMG: VMG1312, VMG3625, VMG3925, VMG3927 o VMG8825. La configurazione delle VLAN può spesso risolvere il problema quando la connessione a Internet non funziona correttamente. Le VLAN consentono di segmentare il traffico di rete, migliorando le prestazioni e la sicurezza della rete. Seguendo la procedura descritta in questa guida, è possibile configurare i gruppi VLAN sul dispositivo VMG, assicurando che la connessione a Internet sia configurata correttamente e che sia possibile mantenere un ambiente di rete stabile e sicuro. Sia che si tratti di configurare una nuova connessione Internet o di risolvere un problema di connettività esistente, questa guida illustra i passaggi necessari per configurare le VLAN sul dispositivo VMG.

Collegarsi direttamente al dispositivo sulla porta LAN e assicurarsi di disporre di un indirizzo IP compreso tra 192.168.1.2 e 192.168.1.254 e inserire il seguente indirizzo nel browser Web (Google Chrome/Safari):

È possibile effettuare il login al router tramite http://192.168.1.1 Nome utente standard admin e password 1234

Configurare la VLAN

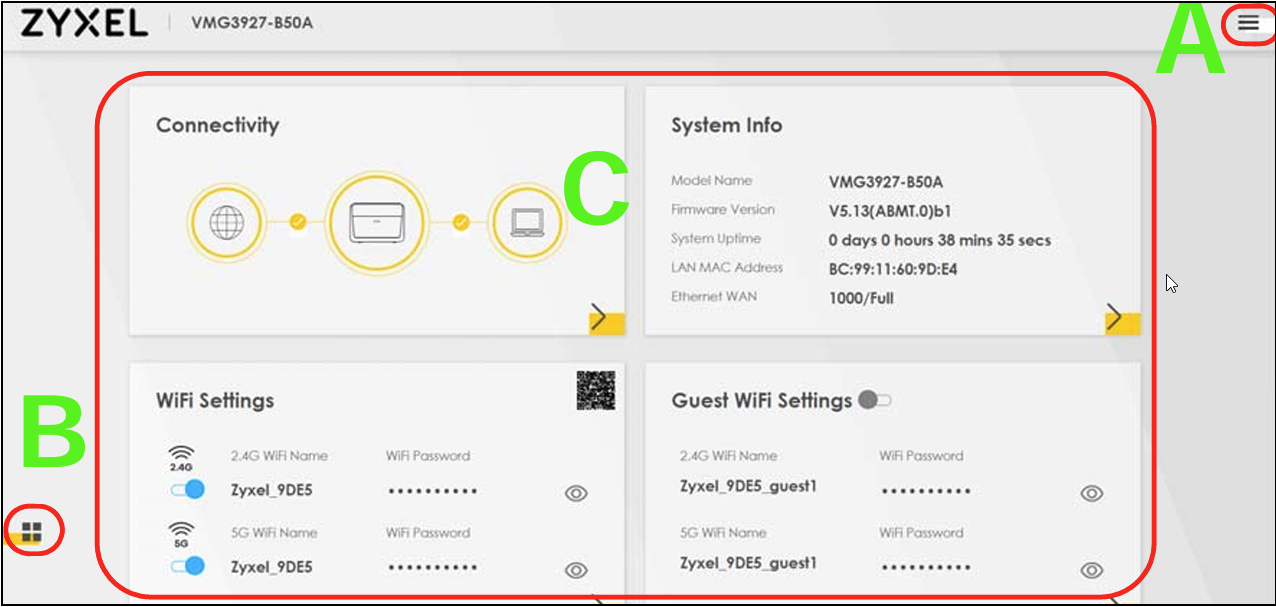

Navigare nel "Menu" che si trova nell'angolo in alto a destra dello schermo [A], come mostrato nell'immagine seguente:

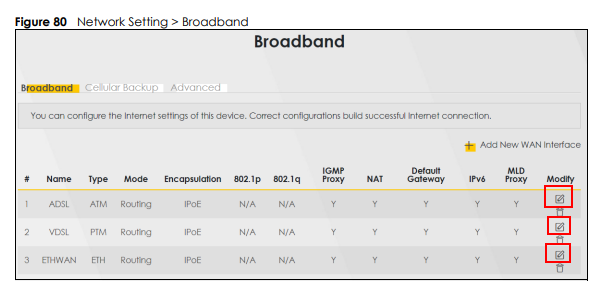

Navigate to "Network Setting -> Broadband -> Add/Edit New WAN Interface":

Configurare quindi 802.1p come "0" e 802.1q come ID VLAN (ad esempio 7) ottenuto dal proprio ISP. Se non siete sicuri di cosa configurare, contattate il vostro provider di servizi Internet (ISP). Configurare quindi 802.1p come "0" e 802.1q come ID VLAN (ad esempio 7) che si è ottenuto dal proprio ISP per la configurazione.

Configurare il gruppo VLAN

Ecco un esempio di VMG8924-B10D, FW V5.13(ABGQ.3)C0

Passo 1: Creare un gruppo VLAN

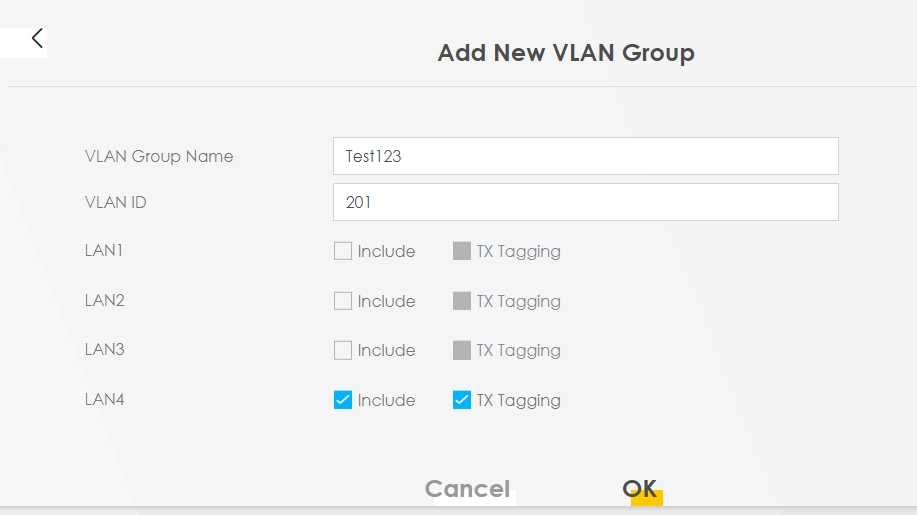

Navigate to GUI > Network Setting > Vlan Group, click Add New VLAN Group

• Creare il nome del gruppo
• Immettere l'ID VLAN necessario
• Fare clic sulla LAN che si desidera utilizzare; il tagging TX significa che quando il traffico di download va in direzione dal CPE al client LAN, avrà un tag VLAN. Se il dispositivo è consapevole della VLAN e deve avere un tag VLAN, fare clic sull'opzione di tagging.
• Fare clic su OK per terminare questo passaggio.

Creare un gruppo di interfacce

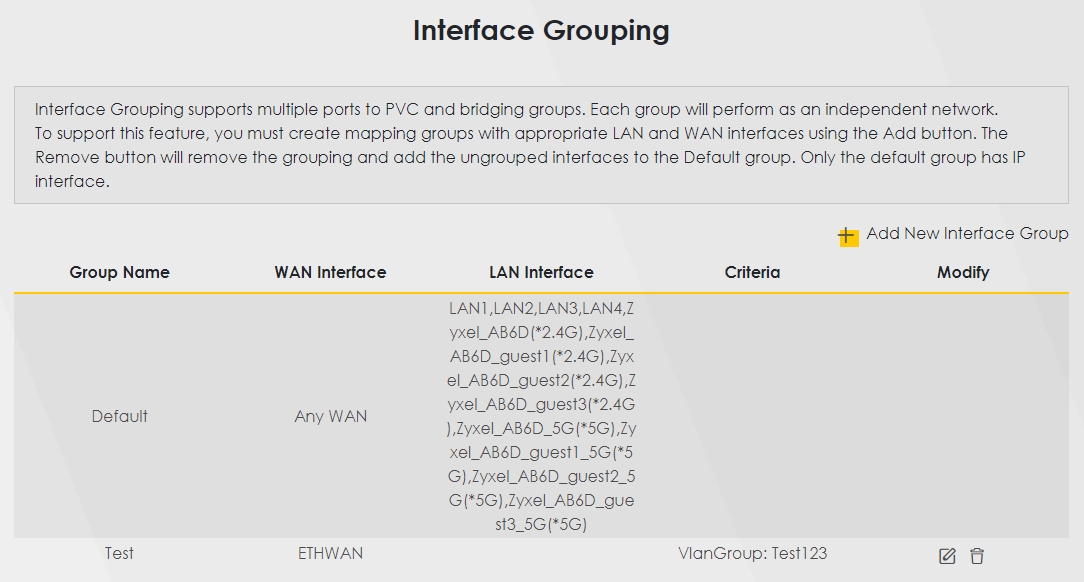

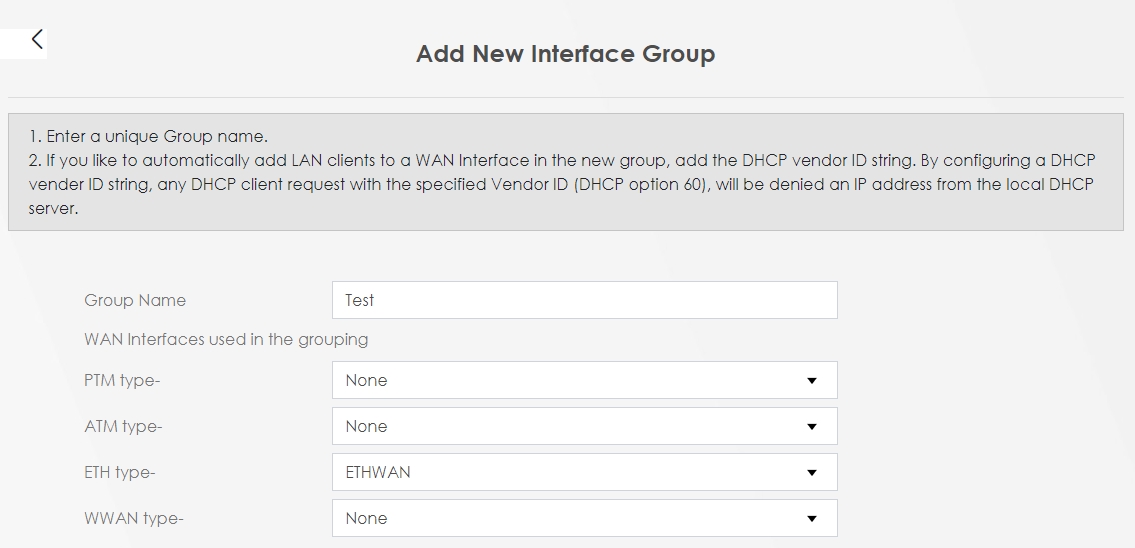

Go to GUI > Network Setting > Interface Grouping, click Add New Interface Group

• Nome del gruppo di input
• Indica un'interfaccia WAN che questo gruppo utilizzerà

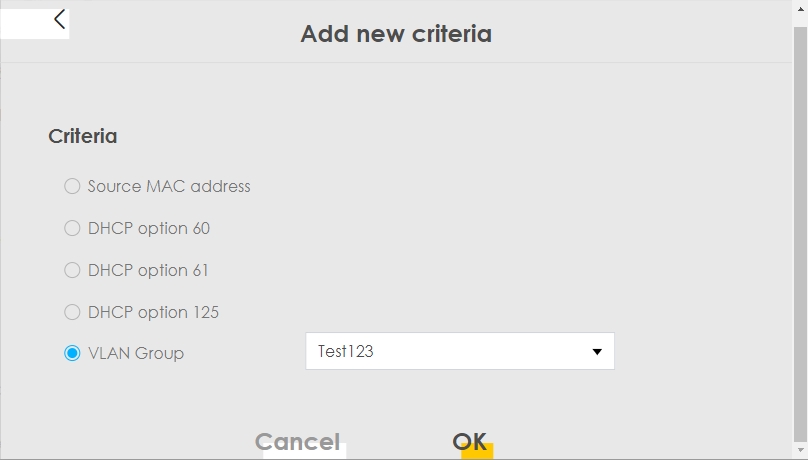

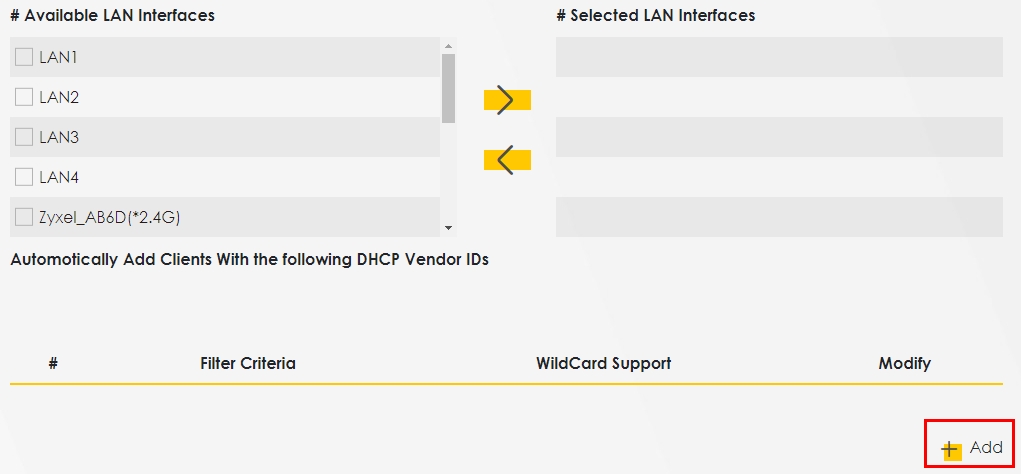

• Per un client LAN, fare clic su LAN4 e scorrere verso il basso per scegliere "+Aggiungi".

• È la condizione del gruppo VLAN ad essere selezionata in questo gruppo, non il numero della porta LAN. Pertanto, qui si impostano i criteri del gruppo, non si seleziona la porta LAN 4.

• Configurare il risultato

Modificare l'intervallo DHCP

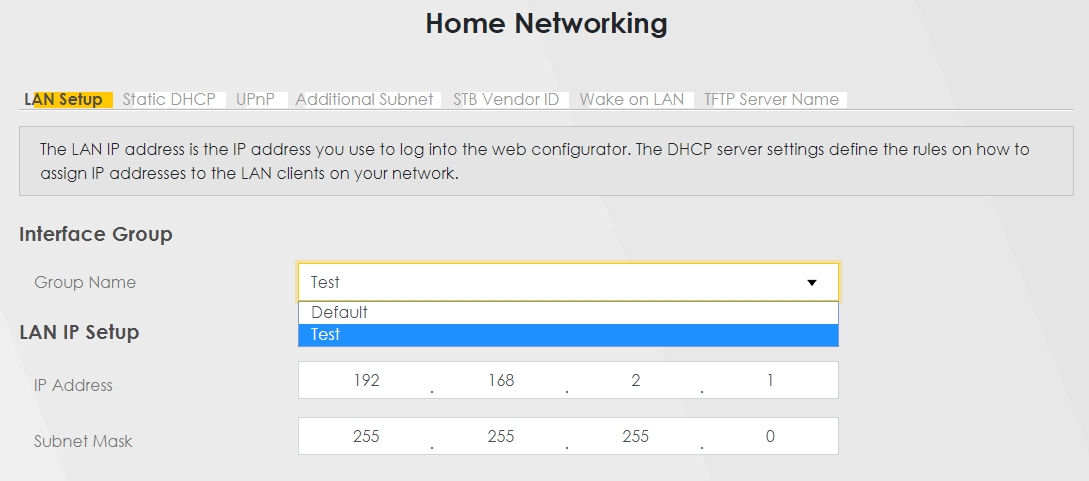

Go to GUI > Network Setting > Home Networking, Add New Interface Group

• Ora è possibile vedere che è stato creato un nuovo gruppo e che è possibile modificare l'host LAN e l'intervallo del pool DHCP in base alle proprie esigenze.
