Interruttore di rete - Modifica dell'indirizzo IP di gestione dell'interruttore [Primo accesso].

Questo esempio mostra agli amministratori come utilizzare la GUI web o tramite ZON per gestire gli indirizzi IP degli switch ed evitare che gli amministratori accedano involontariamente ai dispositivi sbagliati.

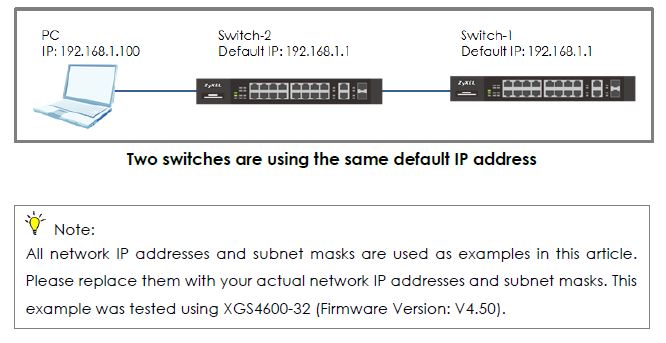

Come mostrato di seguito, nell'ambiente sono presenti due switch. Entrambi gli indirizzi IP predefiniti dei due switch sono 192.168.1.1. Poiché entrambi hanno lo stesso IP, non è possibile sapere con certezza a quale switch si accede quando si cerca di raggiungerne l'indirizzo IP.

1) Configurare l'IP di gestione tramite ZON

Scaricare e aprire ZON(vedere questo articolo)

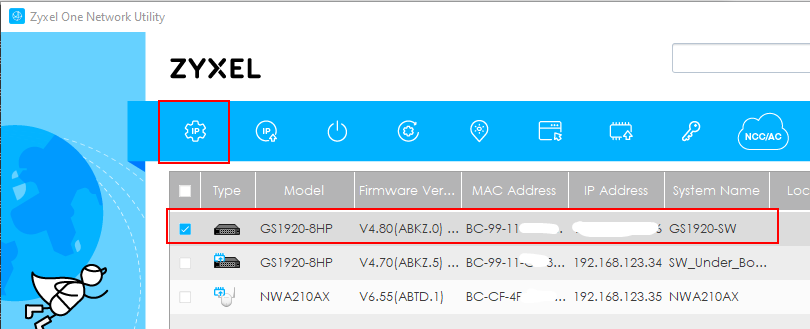

Contrassegnare quindi lo switch di cui si desidera modificare l'indirizzo IP

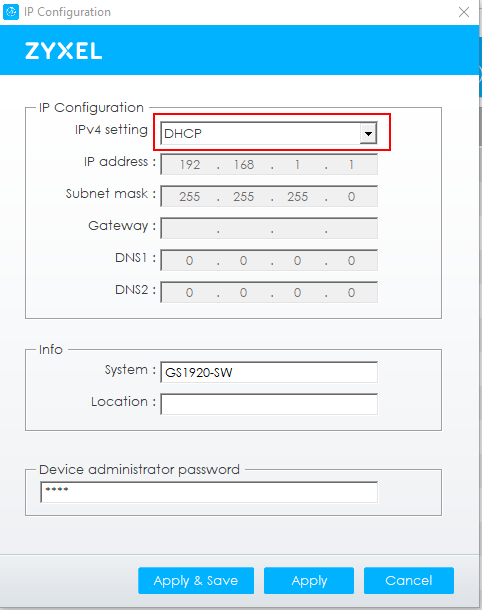

Impostare l'indirizzo IP desiderato dello switch (nella maggior parte dei casi è preferibile utilizzare DHCP):

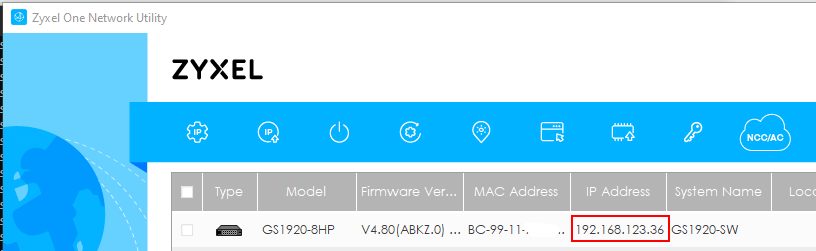

Cercare il nuovo indirizzo IP in ZON:

Accesso tramite browser web:

Credenziali: admin / 1234

1) Configurare l'IP di gestione tramite GUI Web

1. Disconnettere il collegamento tra lo Switch-1 e lo Switch-2.

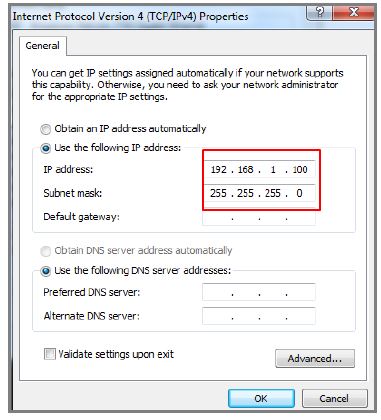

2. Impostare l'indirizzo IP del PC sulla stessa subnet dello Switch-2.
In questo esempio l'indirizzo IP sarà 192.168.1.100.

3. Aprire un browser (IE, Chrome, Safari, Firefox, ecc.). Accedere al sito http://192.168.1.1 (indirizzo IP di gestione predefinito). Digitare il nome utente "admin" e la password "1234" (credenziali predefinite) e accedere alla GUI web.

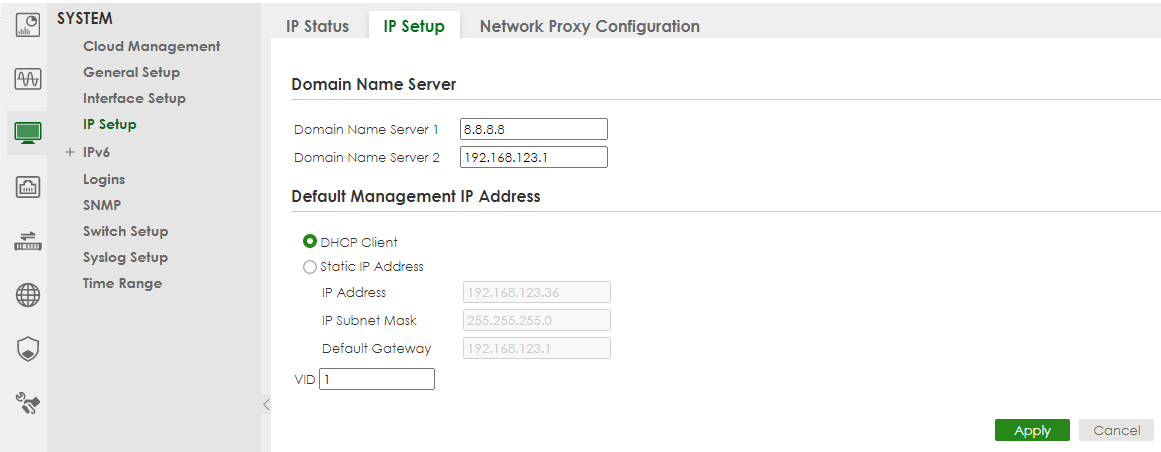

4. Navigare in:

SYSTEM > IP Setup > IP Setup

Quindi configurare l'indirizzo IP di gestione predefinito con la configurazione IP desiderata (in questo esempio è preferibile il DHCP)

5. Salvare la configurazione

Effettuare nuovamente il login utilizzando il nuovo indirizzo IP. Dopo aver effettuato nuovamente il login, ricordarsi di fare clic sull'icona Salva per salvare la nuova configurazione.

Prova del risultato

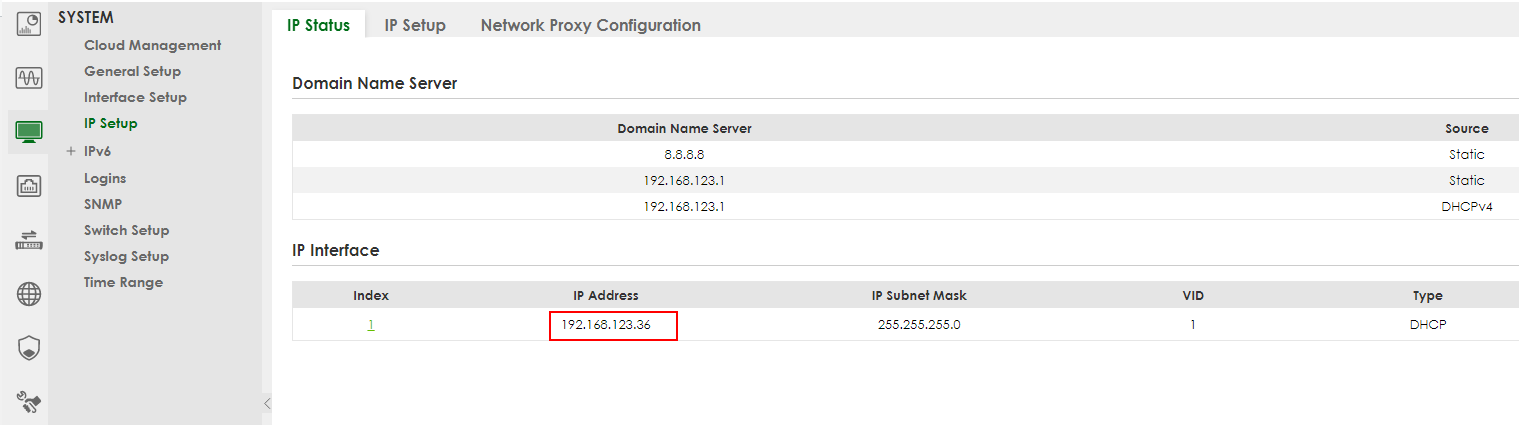

Accedere alla GUI web e andare a Menu > Impostazione di base > Impostazione IP > Configurazione IP. Verificare se l'indirizzo IP è già configurato come DHCP.

Attenzione, salvare la configurazione dopo la modifica.

Se l'alimentazione viene interrotta o persa prima di salvare la configurazione, il dispositivo tornerà all'ultima configurazione salvata... che può essere quella predefinita del dispositivo.

Pulsante di salvataggio sulla GUI Legacy

Il pulsante "Salva" si trova nell'angolo superiore destro della GUI web.

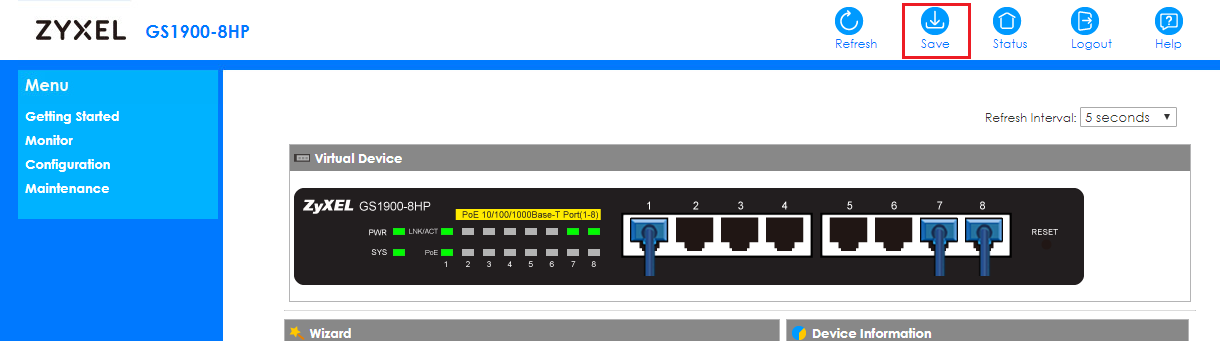

Esempio su un GS1900-8HP:

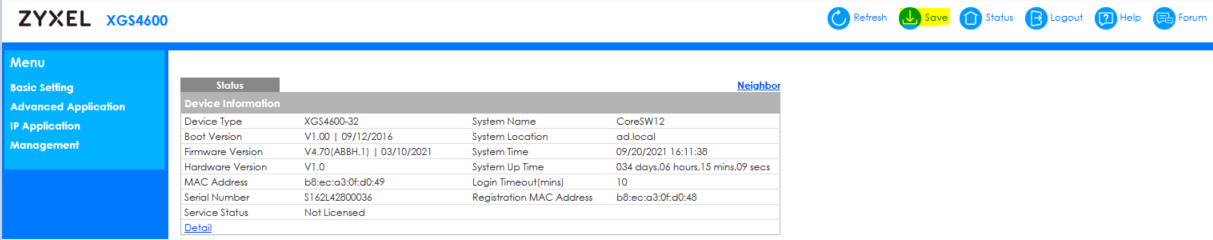

Esempio su XGS4600-32

Video dimostrativo della configurazione
