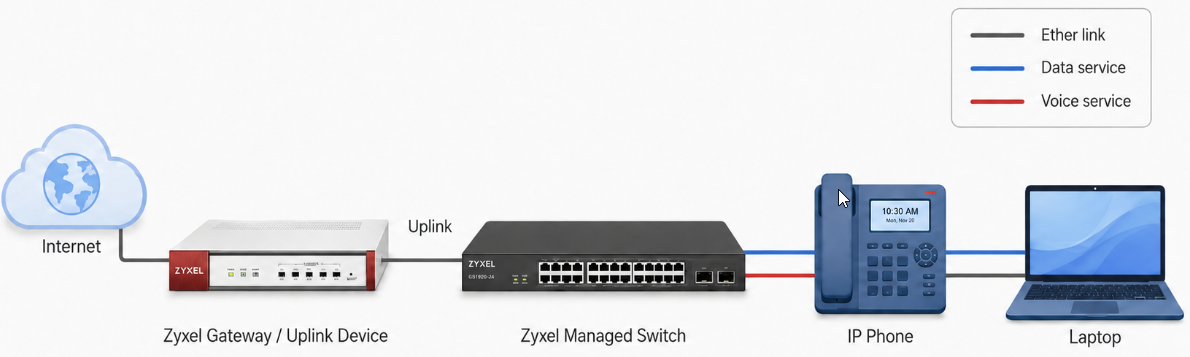

In een gebruikelijke opstelling wordt een IP-telefoon rechtstreeks op de switch aangesloten, terwijl een pc of laptop achter de telefoon is aangesloten. In dit scenario helpt Voice VLAN om spraakverkeer te scheiden van regulier dataverkeer en stelt het de switch in staat om spraakpakketten van de IP-telefoon te prioriteren.
Het doel van deze configuratie is om het verkeer tussen de IP-telefoon en de pc te scheiden zonder handmatig individuele VLAN-tags op elk apparaat te configureren. De switch behandelt spraak- en dataverkeer afzonderlijk en stuurt het door naar de uplink met de vereiste VLAN-instellingen.
Voorbeeld van VLAN-ontwerp:
| Type verkeer | VLAN ID | Doel |
|---|---|---|
| Data VLAN | 5 | Verkeer van pc / laptop |
| Voice VLAN | 100 | Verkeer van IP-telefoon |
Opmerking: VLAN-ID's in dit artikel zijn voorbeelden. Gebruik de VLAN-ID's die vereist zijn voor uw eigen netwerkontwerp.
Opmerking: Dit artikel beschrijft de configuratie van Voice VLAN op standalone Zyxel-switches. Als u op zoek bent naar Voice VLAN-configuratie in Nebula of VLAN op basis van Vendor ID, raadpleeg dan de gerelateerde artikelen: Zyxel Nebula Switch - Voice VLAN vs Vendor ID-based VLAN: Verschillen en Configuratie
Verwacht gedrag van de IP-telefoon
Het gedrag van de IP-telefoon hangt af van of VLAN-tagging is ingeschakeld op de telefoon en of de geconfigureerde VLAN-ID overeenkomt met de Voice VLAN op de switch.
| IP-telefooninstelling | Switchgedrag | Vereiste switchpoortinstelling |
|---|---|---|
| De IP-telefoon is VLAN-ingeschakeld en gebruikt dezelfde VLAN-ID als de Voice VLAN | De switch behoudt de Voice VLAN-tag en past de geconfigureerde prioriteitsinstelling toe op het verkeer van de IP-telefoon. De IP-telefoon herkent alleen getagd verkeer. | De telefoonpoort moet getagd zijn in de Voice VLAN. Schakel Tx Tagging in voor deze poort in de Voice VLAN. |
| De IP-telefoon is VLAN-ingeschakeld maar gebruikt een andere VLAN-ID dan de Voice VLAN van de switch | De switch zal het VoIP-verkeer van de IP-telefoon niet wijzigen. | Controleer of de VLAN-ID die op de telefoon is geconfigureerd overeenkomt met de Voice VLAN-ID die op de switch is geconfigureerd. |
| De IP-telefoon is VLAN-uitgeschakeld en verzendt niet-getagd verkeer | De switch wijst de Voice VLAN en prioriteitsinstelling toe aan het VoIP-verkeer van de IP-telefoon. De IP-telefoon zal niet-getagd verkeer verzenden en ontvangen. | De telefoonpoort moet niet-getagd zijn in de Voice VLAN. Schakel Tx Tagging uit voor deze poort in de Voice VLAN. |
Als de IP-telefoon zich niet gedraagt zoals verwacht, controleer dan de VLAN-configuratie op de telefoon, de Voice VLAN-ID op de switch en de Tx Tagging-instelling op de telefoonpoort.
Configuratie (VLAN-interfaces aanmaken)

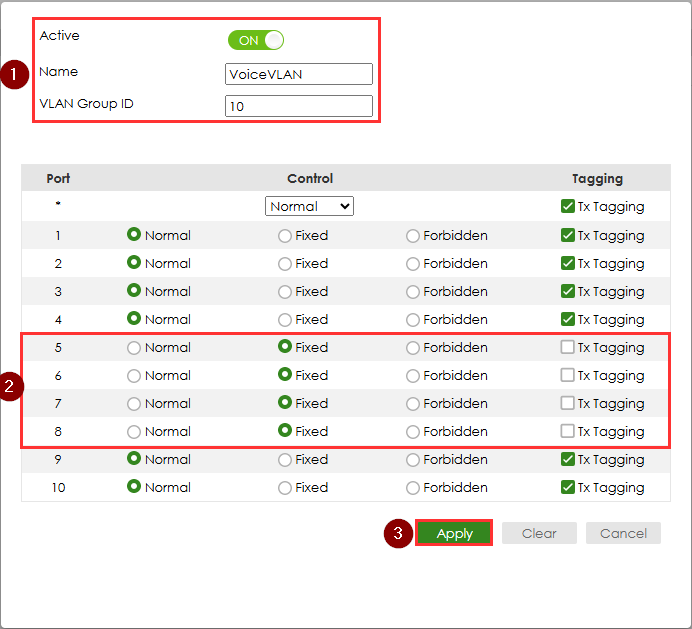

Maak een VLAN aan voor de overdracht van spraakpakketten, selecteer poorten die verbonden zijn met IP-telefoons en deselecteer Tx tagging om de moeite van het configureren van VLAN op elke telefoon te besparen.
SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit
Maak een VLAN aan voor de overdracht van spraakpakketten, selecteer poorten die verbonden zijn met IP-telefoons, deselecteer Tx tagging om de moeite van het configureren van VLAN op elke telefoon te besparen.

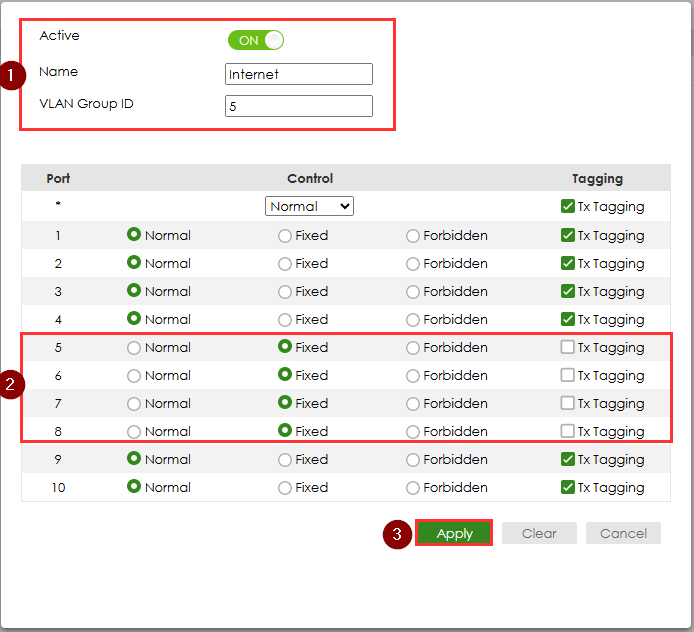

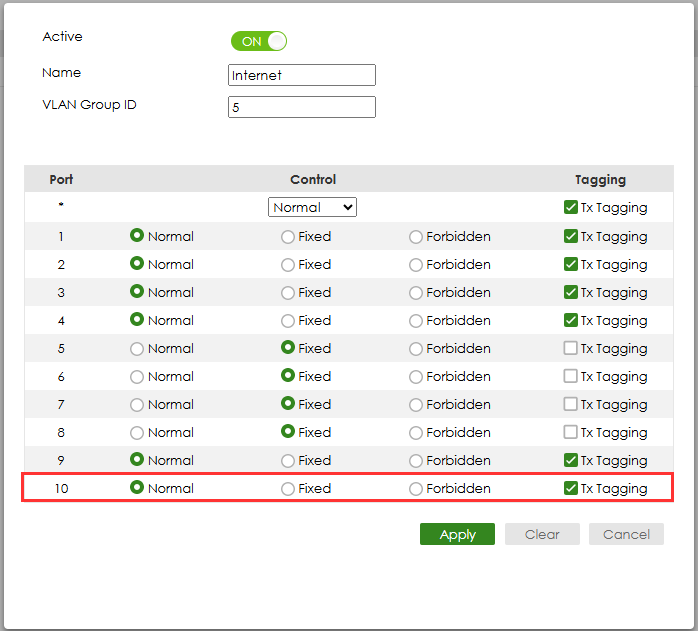

| Maak een andere VLAN aan voor datapakketten, selecteer lidpoorten en deselecteer Tx tagging. | Poort 10, de uplink-poort, en Tx tagging moeten ingeschakeld zijn om pakketten met VLAN-tags te verzenden. |

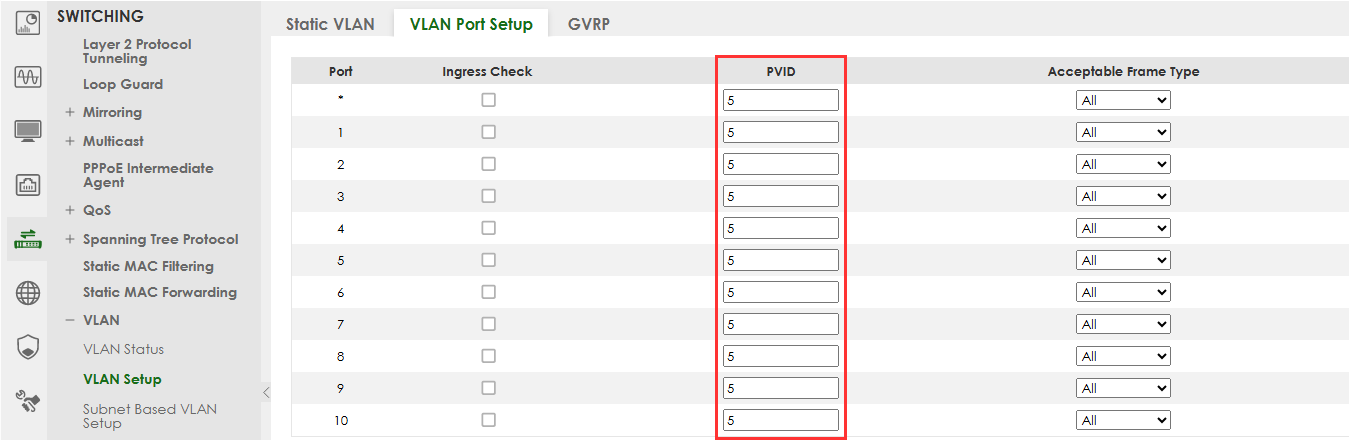

Configureer PVID om datapakketten te scheiden van spraakpakketten. Het PVID-nummer moet hetzelfde zijn als het VLAN-nummer dat is aangemaakt voor datapakketten.
Opmerking! U kunt PVID 5 instellen op * waardoor alle poorten hetzelfde PVID krijgen:
Na het instellen van PVID voor datapakketten is de volgende stap het configureren van de functie “Voice VLAN” zodat de switch de spraakpakketten kan identificeren.
Voice VLAN configureren

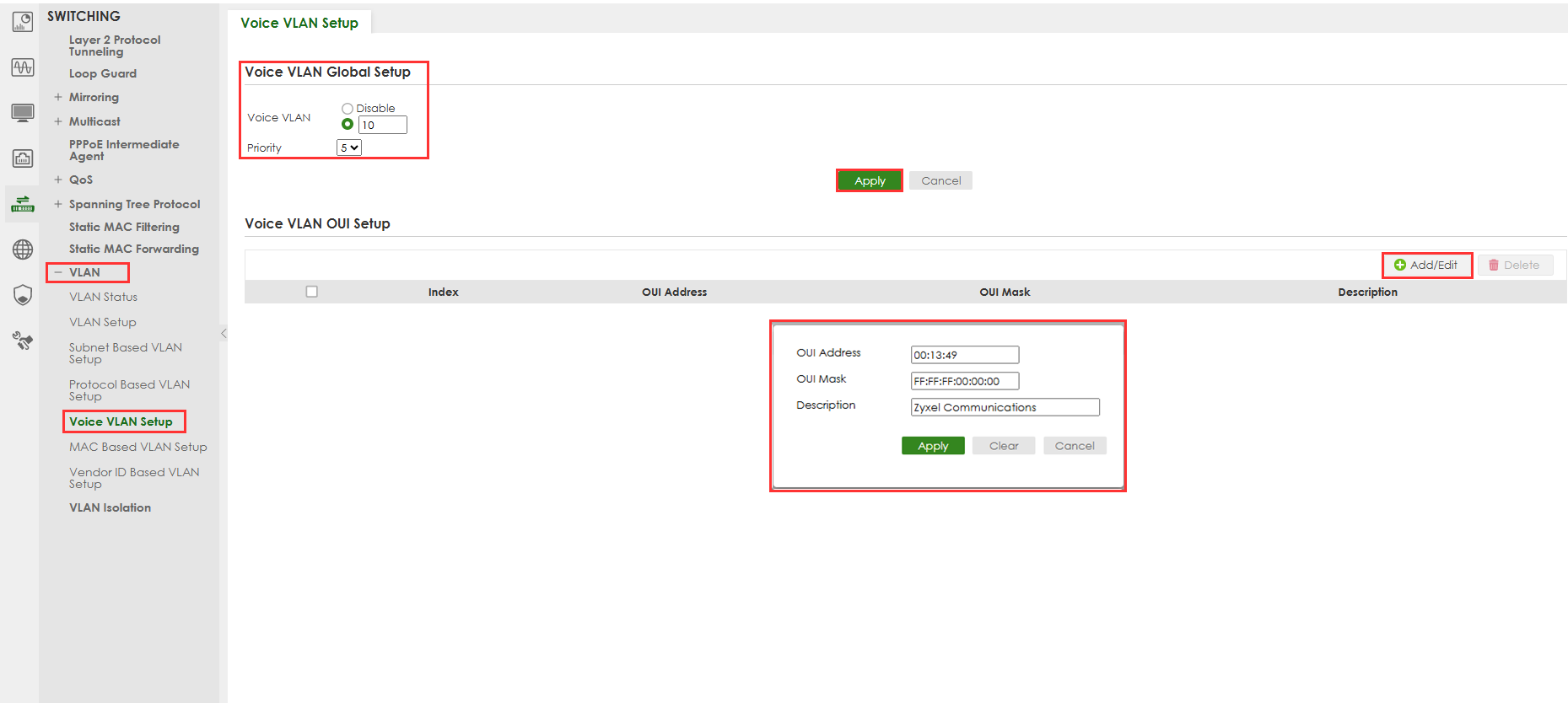

Configureer het Voice VLAN-nummer en de prioriteit om de spraakpakketten te prioriteren. Het Voice VLAN-nummer moet hetzelfde zijn als het eerder aangemaakte VLAN-nummer voor spraakservicepakketten.
Specificeer de OUI-adressen. OUI zijn de eerste 3 bytes van een MAC-adres die de leverancier representeren. Door het MAC-adres van de IP-telefoon op te geven kan de switch het spraakverkeer dienovereenkomstig identificeren. De Zyxel-switch ondersteunt tot 6 vendor OUIs.
Deze gids toont aan hoe eenvoudig het is om Voice VLAN te configureren op standalone switches. Over het algemeen bereikt het scheiden van VLAN's en het bepalen van regels voor data en spraak het doel om spraakverkeer te prioriteren zonder extra configuratie op de IP-telefoons.
