Zyxel Switch - Configureer Voice VLAN om de Kwaliteit van Spraakverkeer te Verbeteren

Spraakverkeer is zeer gevoelig voor vertraging, jitter en pakketverlies. Zyxel Voice VLAN helpt de gesprekskwaliteit te verbeteren door IP-telefoonverkeer automatisch in een speciale VLAN te plaatsen en hier een hogere 802.1p-prioriteit aan toe te kennen. Dit zorgt ervoor dat spraakpakketten voorrang krijgen boven regulier dataverkeer, wat helpt om stabiele en duidelijke VoIP-communicatie te behouden, zelfs wanneer het netwerk zwaar belast is.

In dit voorbeeld wordt Voice VLAN 100 gebruikt met 802.1p-prioriteit 6. De configuratie laat zien hoe IP-telefoons worden geïdentificeerd aan de hand van hun OUI (MAC-adresvoorvoegsel), hoe ze automatisch worden toegewezen aan de Voice VLAN, en hoe de configuratie wordt gecontroleerd met poortspiegeling en Wireshark.

Opmerking: De IP-adressen en subnetmaskers die in dit artikel worden getoond, zijn voorbeeldwaarden. Vervang ze door de waarden die in uw eigen netwerk worden gebruikt.

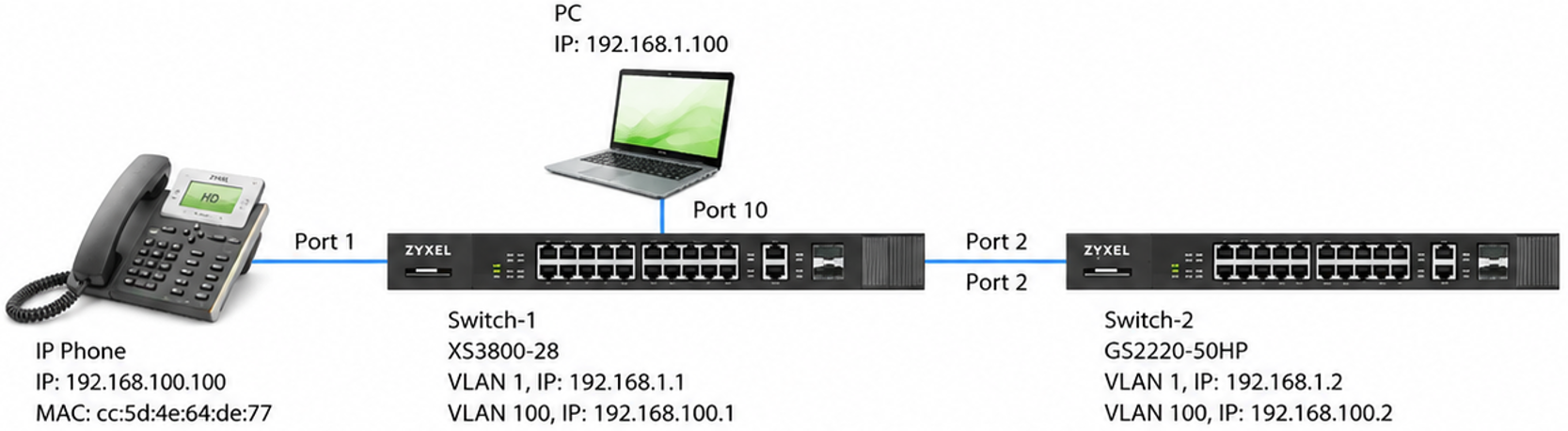

Netwerktopologie

De voorbeeldtopologie bestaat uit:

• Een IP-telefoon aangesloten op Switch-1 (XS3800-28).
• Een pc aangesloten op Switch-1.
• Switch-1 verbonden met Switch-2 (GS2220-50HP).
• Spraakverkeer wordt via VLAN 100 geleid, terwijl beheer op VLAN 1 blijft.

Stap 1 – Configureer de Voice VLAN

Maak voordat u Voice VLAN inschakelt VLAN 100 aan op beide switches.

Zorg ervoor dat:

• VLAN 100 aanwezig is op zowel Switch-1 als Switch-2.
• VLAN 100 toegestaan is op de inter-switch verbinding (trunk).
• Apparaten die aan VLAN 100 zijn toegewezen, kunnen communiceren tussen beide switches.

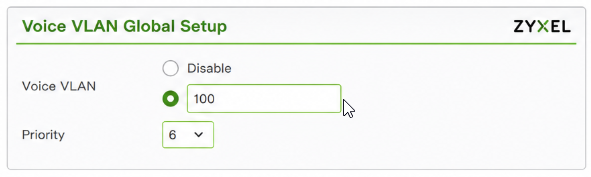

Stap 2 – Configureer Voice VLAN

Ga naar:

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN Global Setup

Configureer:

• Voice VLAN: 100
• Prioriteit: 6

Klik op Toevoegen.

De geconfigureerde prioriteit (802.1p CoS) markeert spraakpakketten zodat switches deze kunnen prioriteren boven normaal dataverkeer.

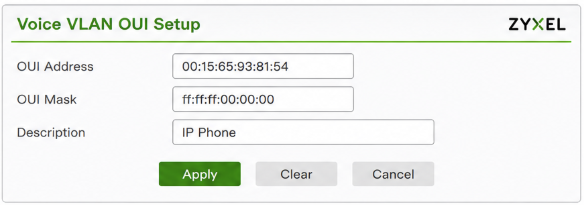

Configureer de Voice VLAN OUI

Configureer vervolgens de OUI (Organizationally Unique Identifier) die wordt gebruikt om ondersteunde IP-telefoons te herkennen.

Ga naar:

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN OUI Setup

Configureer:

• OUI-adres: 00:15:65:93:81:54
• OUI-masker: ff:ff:ff:00:00:00
• Beschrijving: IP Phone

Klik op Toevoegen (of Toepassen, afhankelijk van de firmwareversie).

Opmerking: Met deze configuratie herkent de switch automatisch apparaten waarvan de MAC-adressen overeenkomen met de opgegeven OUI en wijst het verkeer hiervan toe aan de geconfigureerde Voice VLAN.

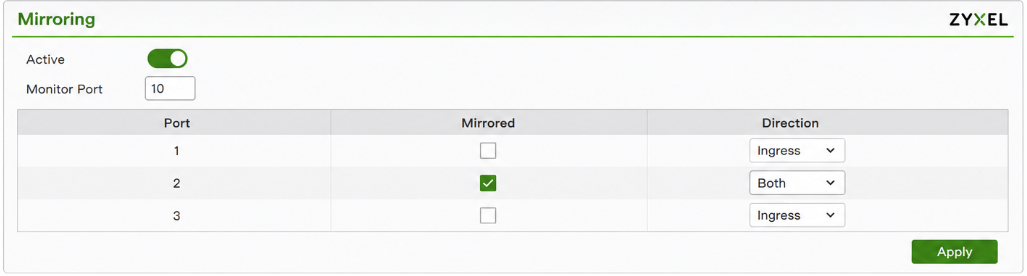

Stap 3 – Configureer Poortspiegeling (Verificatie)

Om te verifiëren dat Voice VLAN correct werkt, configureer poortspiegeling.

Ga naar:

Menu → Switching → Mirroring → Mirroring

Configureer het volgende:

• Actief: Ingeschakeld
• Monitorpoort: Poort verbonden met de monitoring-pc
• Gespiegelde poort: Poort verbonden met de IP-telefoon (poort 2 in dit voorbeeld)
• Richting: Beide

Klik op Toepassen.

Poortspiegeling maakt het mogelijk voor Wireshark om al het verkeer dat via de geselecteerde switchpoort gaat te onderscheppen voor verificatie.

Stap 4 – Verifieer de Configuratie

Sluit de monitoring-pc aan op de geconfigureerde monitorpoort.

Open Wireshark en pas het volgende weergavefilter toe:

arp || igmp

Ga vervolgens als volgt te werk:

1. Log in op Switch-2.

2. Ga naar:

   Menu → Management → Diagnostic → Ping Test

3. Ping de IP-telefoon.

De ping moet succesvol worden voltooid.

(Voeg hier een verbeterde Wireshark-screenshot in.)

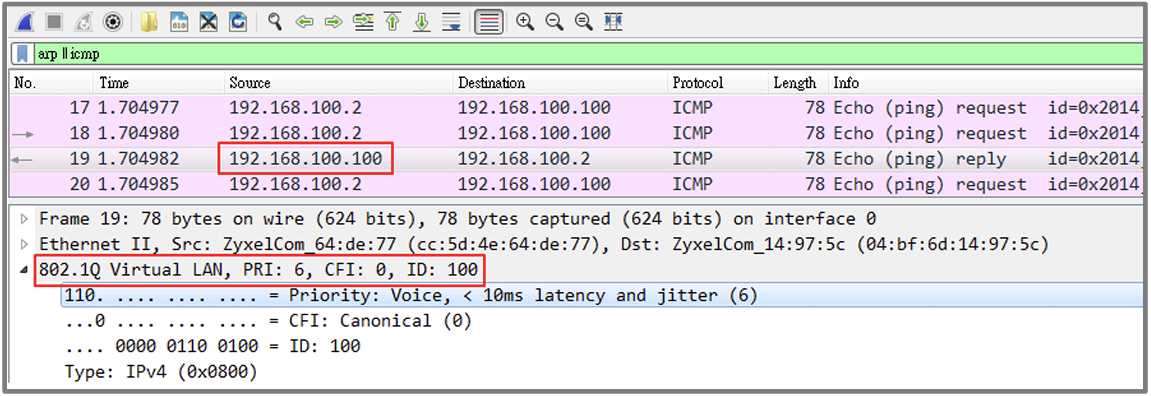

Inspecteer de onderschepte pakketten in Wireshark.

Het Ethernet-frame moet het volgende tonen:

• 802.1Q VLAN-ID: 100
• 802.1p Prioriteit: 6

Dit bevestigt dat de switch de IP-telefoon correct heeft geïdentificeerd, deze heeft toegewezen aan de geconfigureerde Voice VLAN en de geconfigureerde QoS-prioriteit heeft toegepast.

Resultaat

Na het voltooien van de configuratie:

• Worden IP-telefoons automatisch gedetecteerd op basis van hun OUI.
• Wordt spraakverkeer automatisch toegewezen aan Voice VLAN 100.
• Krijgen spraakpakketten 802.1p-prioriteit 6.
• Blijven spraak- en dataverkeer logisch gescheiden.
• Bevestigt Wireshark dat VLAN-tagging en QoS-prioriteit correct zijn toegepast.

Deze configuratie verbetert de VoIP-prestaties door ervoor te zorgen dat spraakverkeer een hogere doorvoervoorang krijgt binnen de Zyxel switching-infrastructuur.
