Netwerkschakelaar - VLAN's configureren om verkeer tussen afdelingen te scheiden

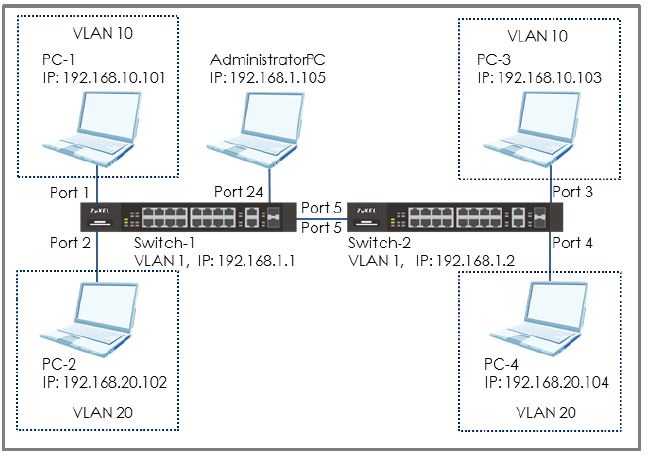

Dit voorbeeld laat zien hoe je de switch instelt om het verkeer tussen afdelingen te scheiden.
Door gebruik te maken van Static VLAN kunnen hosts die toegang hebben tot hetzelfde VLAN alleen met elkaar communiceren.

VLAN instellen om het verkeer tussen afdelingen te scheiden

Schakelaar-1 configureren

1. Stel VLAN1 in op Switch-1:
Poort 1, 2 als Normaal (Voorkom VLAN1 broadcastpakketten naar poort 1, 2). Ga naar de web-GUI en ga naar:

SWITCHING > VLAN > VLAN Setup > Static VLAN

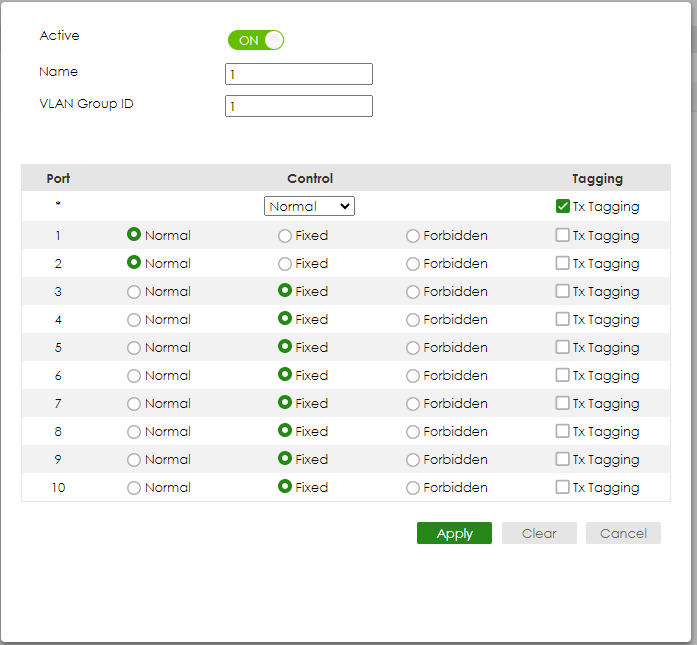

Selecteer vervolgens VLAN1 (VID1) en klik op "Toevoegen/bewerken":

Selecteer poort 1, 2 als Normaal. Klik op "Toevoegen".

Maak VLAN10 aan op Switch-1:
Ga naar de web-GUI en ga naar:

SWITCHING > VLAN > VLAN Setup > Static VLAN

Klik vervolgens op Toevoegen/bewerken:

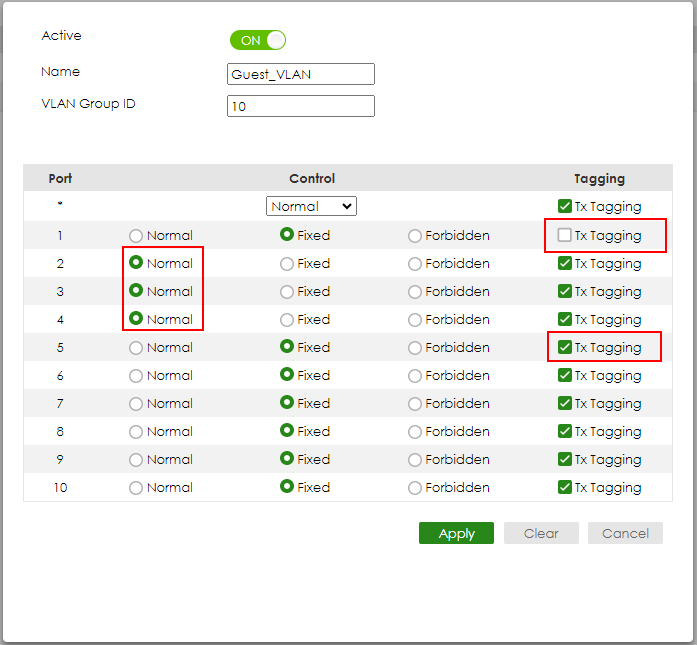

Vink "ACTIVE" aan Typ de naam en VLAN Group ID=10. Selecteer poort 1, 5 als Fixed en schakel Tx Tagging(Untagged) op poort 1 uit en Tx Tagging(Tagged) op poort 5 in. Klik op "Toepassen".

Maak VLAN20 aan op Switch-1:
Ga naar de web-GUI en ga naar:

SWITCHING > VLAN > VLAN Setup

Klik op Toevoegen/bewerken.

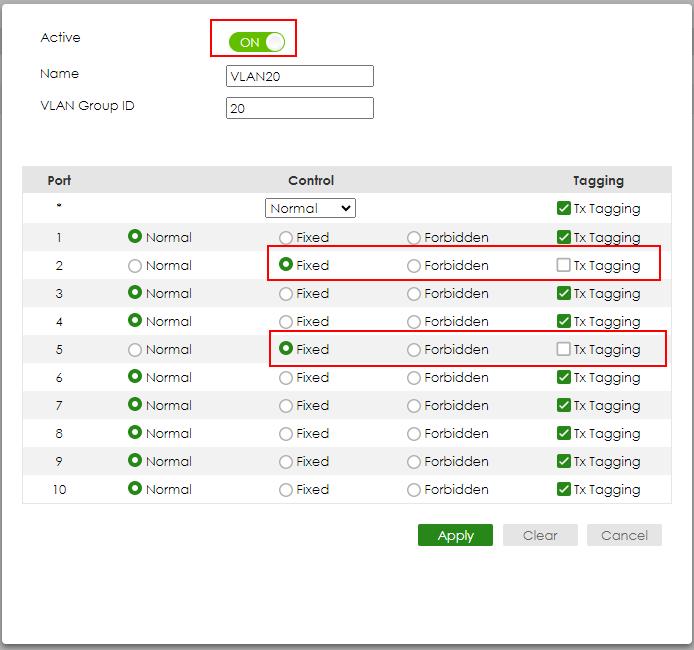

Vink dan "ACTIVE" aan Typ de naam en VLAN Group ID=20. Selecteer poort 2, 5 als Fixed en schakel Tx Tagging(Untagged) op poort 2 uit en Tx Tagging(Tagged) op poort 5 in. Klik op "Toepassen".

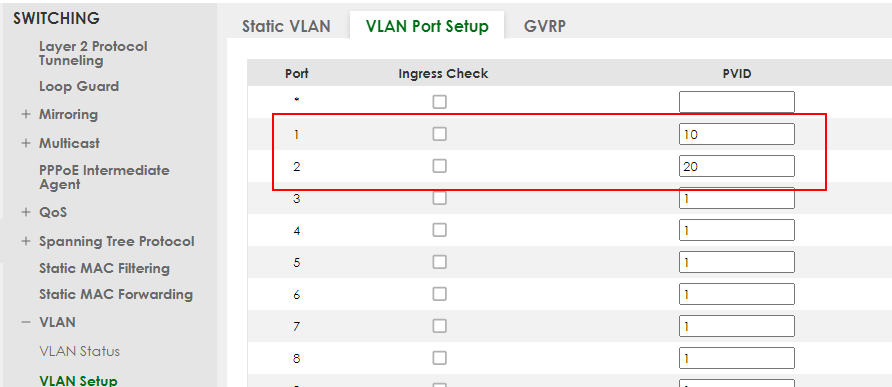

Stel de PVID in op Switch-1:
Ga naar:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

Stel poort 1 in als PVID=10 (VLAN 10) en poort 2 als PVID=20 (VLAN 20).

Configureer schakelaar 2

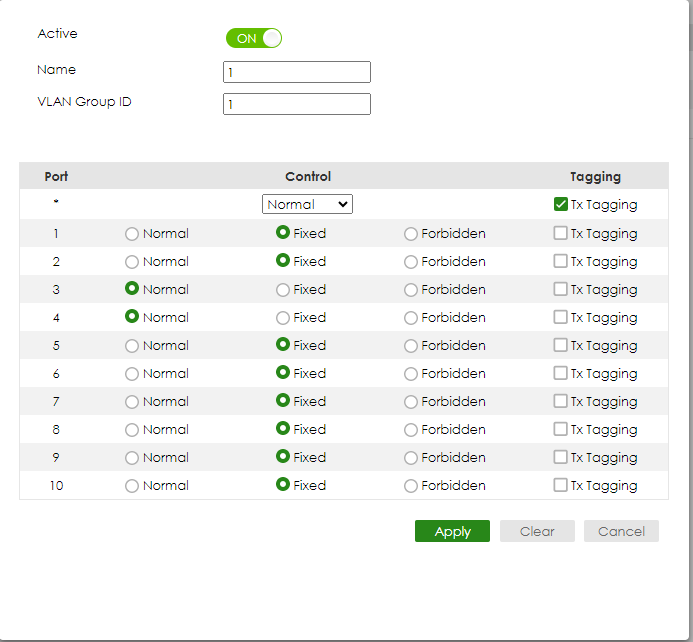

Stel VLAN1 in op Switch-2:
Poort 3, 4 als Normale poort (dit voorkomt dat VLAN1 pakketten uitzendt naar poort 3, 4). Ga naar de web-GUI en ga naar:

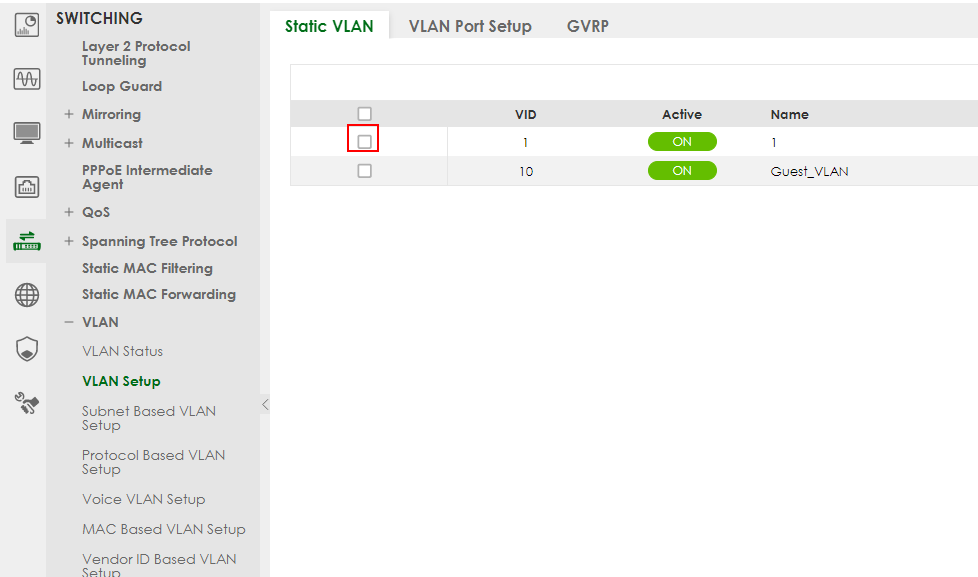

SWITCHING > VLAN > VLAN Setup > Static VLAN > Select VID1 > Add/Edit

Selecteer poort 3, 4 als Normaal.
Klik op "Toevoegen".

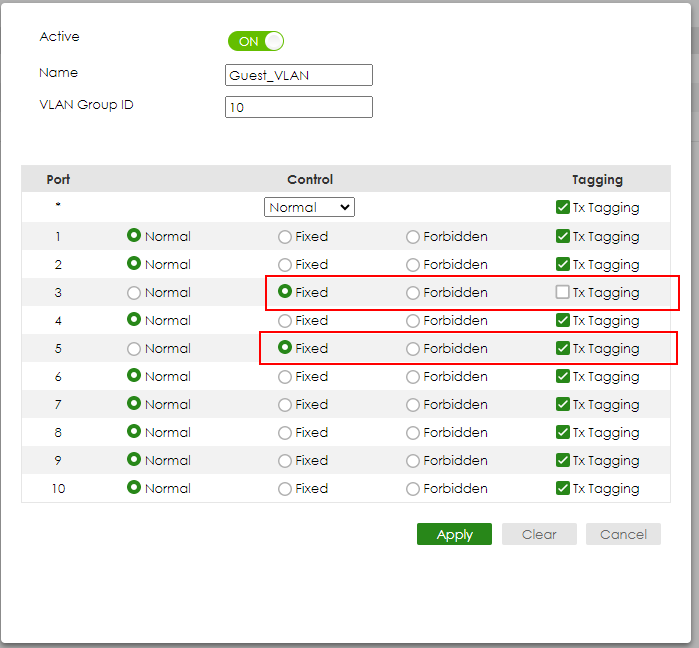

Maak VLAN10 aan op Switch-2:
Ga naar de web-GUI en ga naar:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Vink "ACTIVE" aan Typ de naam en VLAN Group ID=10.
Selecteer poort 3, 5 als Fixed en schakel Tx Tagging(Untagged) op poort 3 uit en Tx Tagging(Tagged) op poort
Klik op "Toepassen".

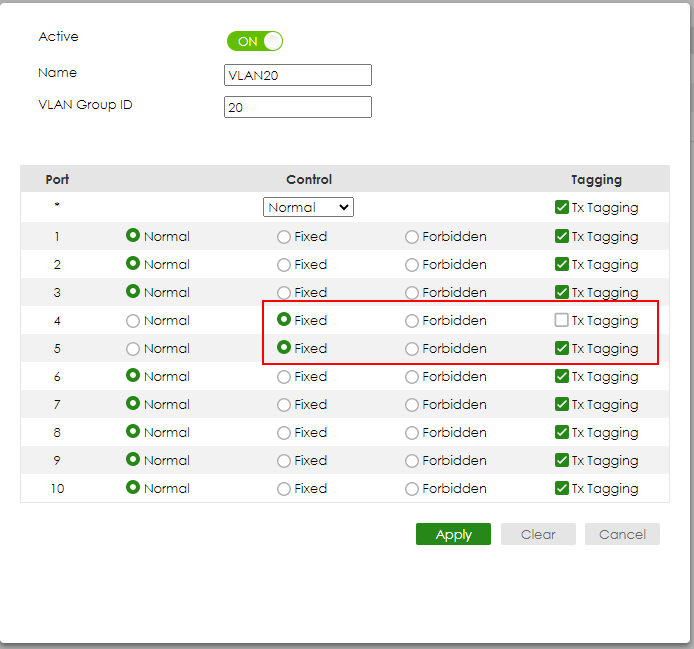

Maak VLAN20 aan op Switch-2:
Ga naar de web-GUI en ga naar:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Vink "ACTIVE" aan Typ de naam en VLAN Group ID=20. Selecteer poort 4, 5 als Fixed en schakel Tx Tagging(Untagged) op poort 4 uit en Tx Tagging(Tagged) op poort
Klik op "Toepassen".

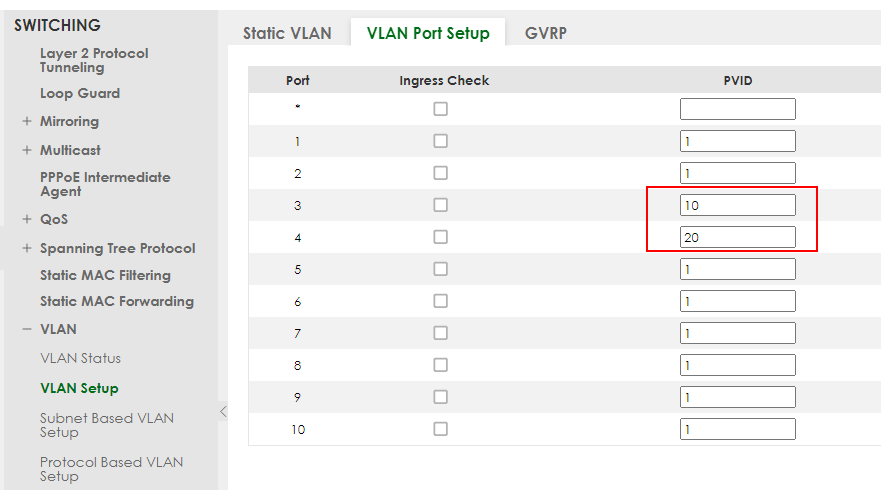

Stel de PVID in op Switch-2:

Ga naar:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

Stel poort 3 in als PVID=10 (VLAN 10) en poort 4 als PVID=20.

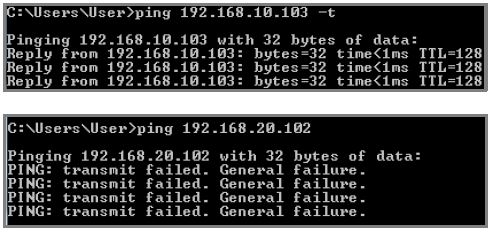

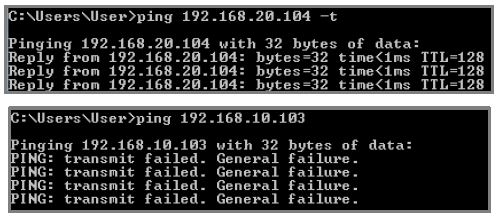

Test het resultaat

• De PC in hetzelfde VLAN kan elke PC-1 kan PC-3 succesvol pingen, maar PC-1 kan PC-2 niet pingen.

• PC-2 kan PC-4 succesvol pingen, maar PC-2 kan PC-3 niet pingen.
