Smart Mesh configureren in Nebula - Instelling, bewaking en probleemoplossing

Dit artikel laat zien hoe de Smart Mesh in Nebula wordt geconfigureerd, hoe WiFi naar LAN wordt overbrugd met Wireless Bridge en welke verbeteringen er zijn aangebracht in het Nebula mesh-systeem. Het toont ook ondersteunde modellen, mesh downlink, mesh AP specificeren, Mesh Failover, hoe de signaalsterkte van uw mesh-systeem te controleren, onstabiele mesh en als de mesh geen verbinding maakt.

Opmerking: Dit artikel gaat over de Smart Mesh-functie en niet over Wireless Bridge. Hoewel beide technologieën gelijkaardige doelen dienen, zijn ze gebaseerd op verschillende principes. Als u op zoek bent naar informatie over Wireless Bridge, raadpleeg dan de onderstaande links. U kunt ook onze virtuele labs bekijken om beide technologieën in actie te zien en de verschillen ertussen beter te begrijpen.

• Hoe een draadloze bridge instellen in Nebula - Root en Repeater AP-configuratie
• SMB kantoor Nebula-gebaseerde netwerktopologie met WAN back-up en draadloze bridge
• SMB/Home Office-instelling met firewall, switch en Smart Mesh

Smart Mesh en Wireless Bridge zijn fundamenteel verschillende technologieën:

• Smart Mesh is een zelforganiserend draadloos netwerk waarbij één toegangspunt (het root AP) bekabeld verbonden is met het netwerk en andere AP's (repeaters) er verbinding mee maken via WiFi. Het netwerk kan zich automatisch aanpassen als de omstandigheden veranderen.

• Wireless Bridge is een punt-tot-punt of punt-tot-multipunt verbinding tussen twee of meer AP's die gebruikt wordt om afzonderlijke netwerksegmenten te verbinden zonder kabels. Het is meestal gebaseerd op een statische configuratie.

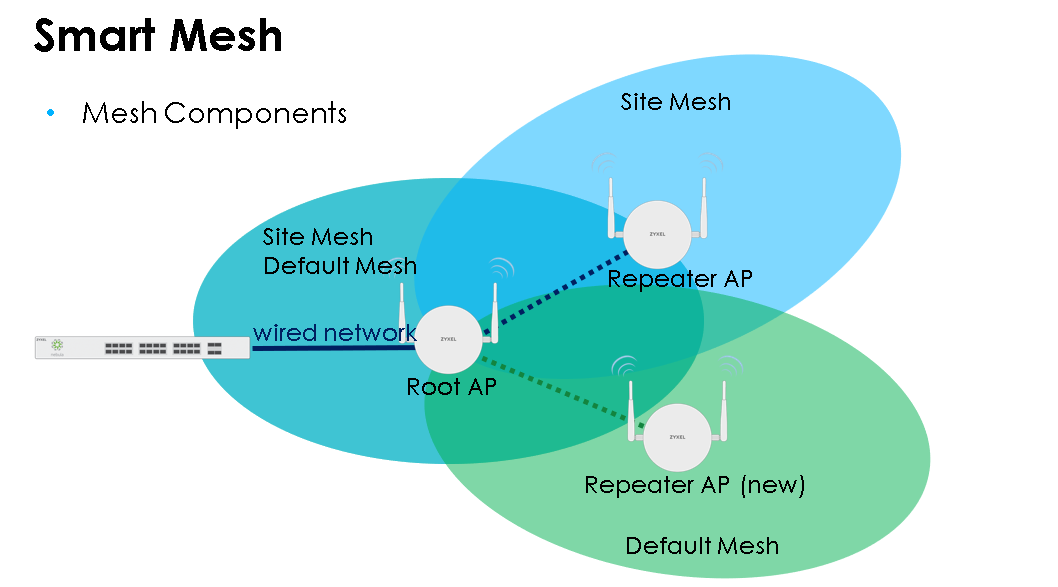

Smart Mesh Technologie - Eenvoudig Overzicht

Smart Mesh werkt door één hoofdtoegangspunt in te stellen (het zogenaamde "root AP") met een bekabelde verbinding met je netwerk. Andere toegangspunten (genaamd "repeaters") maken verbinding met het root AP via WiFi.

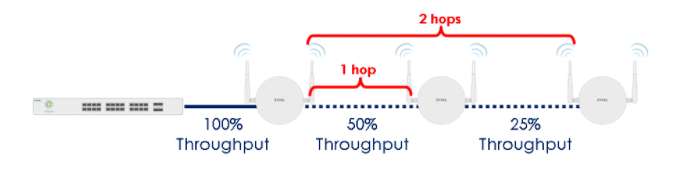

Je kan een mesh maken met verschillende draadloze hops, maar voor de beste snelheid en stabiliteit raden we aan om alle AP's dicht genoeg bij het root AP te plaatsen om te veel hops te vermijden. Elke extra hop kan de snelheid tot 50% verminderen.

Repeater AP's maken een draadloze brug naar het root AP en delen dezelfde WiFi-naam (SSID). Je kunt ook meer dan één root AP hebben, afhankelijk van je opstelling. In de meeste gevallen wordt één WiFi-band (zoals 5 GHz) gebruikt voor de mesh-link, en de andere (zoals 2,4 GHz) voor aangesloten apparaten.

Dingen om te overwegen

• Breng mesh tot stand over meerdere draadloze hops (geen limiet)
• Aanbevolen draadloze hops: minder dan 2 hops van bekabeld netwerk
• Vuistregel: het geheel wordt gehalveerd over elke draadloze hop

Bij het opbouwen van een mesh-netwerk zal de smart mesh meestal eerst via 5G opgebouwd worden en als het signaal niet goed genoeg is, zal er overgeschakeld worden op een 2.4G-verbinding.

Vergeet de beperkingen van kabels - begin vandaag nog met je Smart Mesh setup!

Smart Mesh configureren

Om Smart Mesh in te stellen hebt u twee Smart Mesh-compatibele toegangspunten nodig die verbonden zijn met dezelfde site.

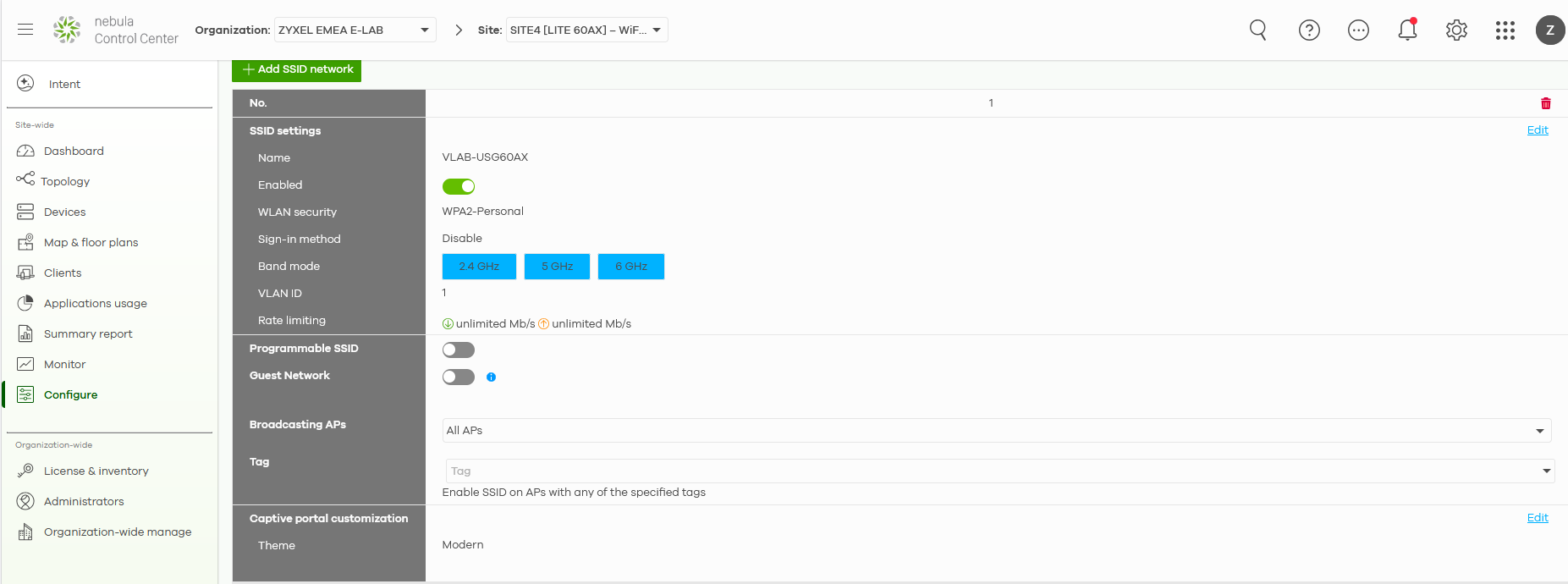

• Stel eerst de SSID-profielen in volgens uw voorkeuren met:

Site-wide > Configure > SSID Settings

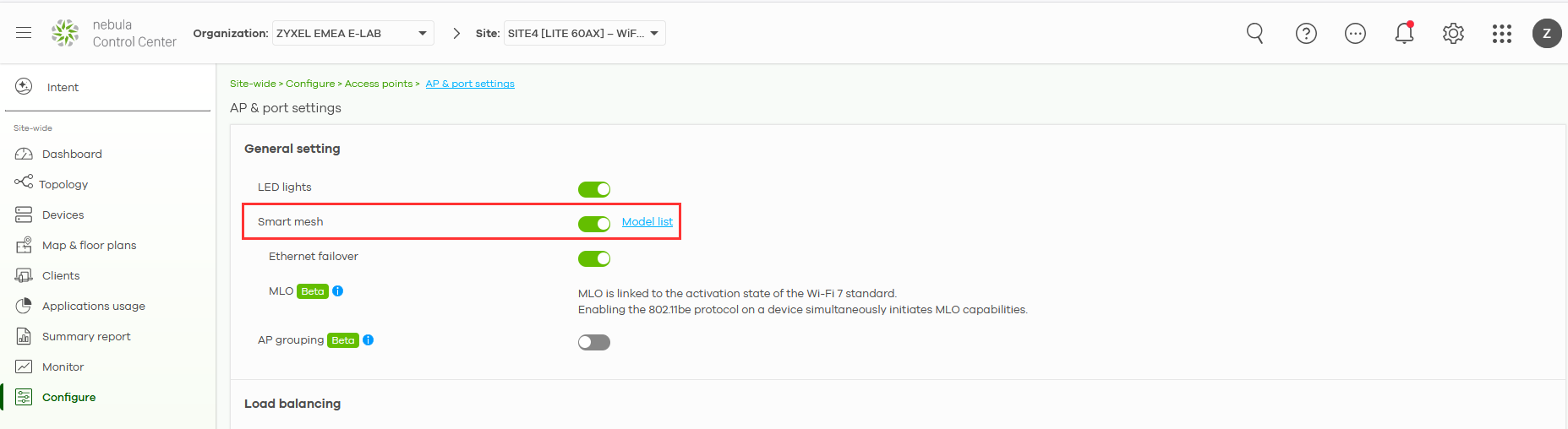

• Zorg er vervolgens voor dat u de schuifregelaar "Smart Mesh" inschakelt:

Site-wide > Configure > Access Point > AP & port settings

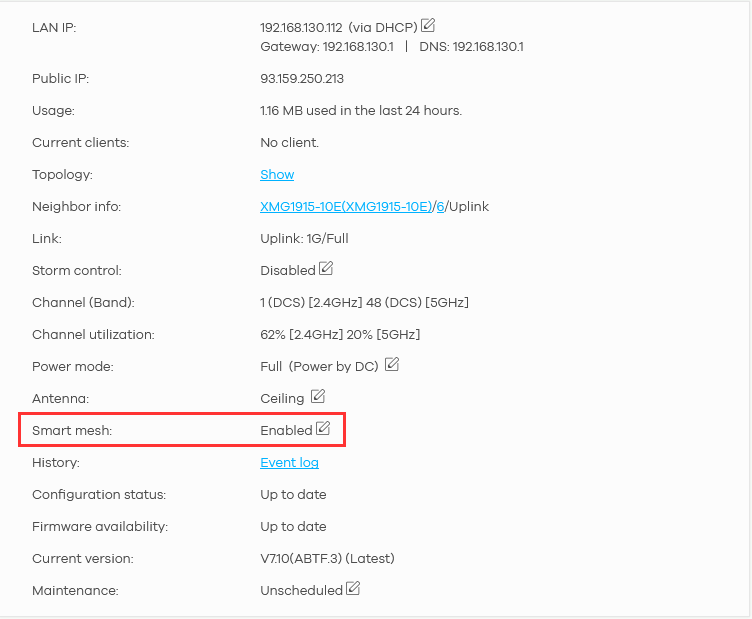

• Zorg er vervolgens voor dat Smart Mesh is ingeschakeld op elk apparaat.

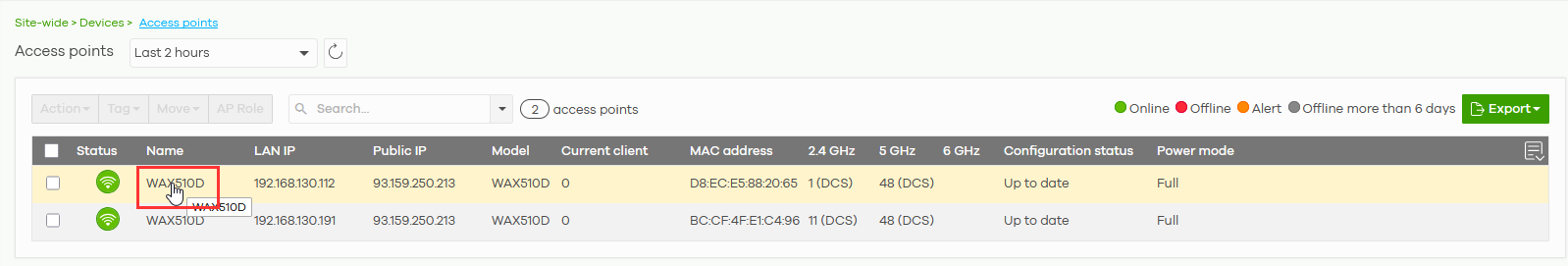

Site-wide > Device -> Access Points > "Select Access point"

Smart Mesh instellen

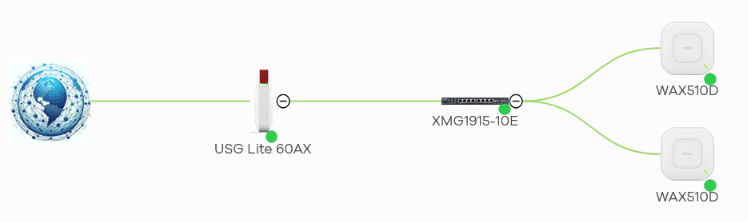

• Zorg ervoor dat ze allebei online komen-zo kunnen ze de configuratie ontvangen van Nebula.

Opmerking: Wacht na het maken van "enige wijzigingen" aan de instellingen ongeveer 7-10 minuten totdat het toegangspunt de volledige configuratie heeft ontvangen van het Nebula Controlecentrum (NCC).

Na het inschakelen van Smart Mesh en het bevestigen dat beide AP's verbonden en online zijn, koppelt u het Repeater AP los van de stroom- en netwerkkabels. Verplaats het vervolgens naar de gewenste locatie en sluit het alleen aan op stroom.

Belangrijk: Als het Repeater AP te ver van het Root AP is geplaatst, is het mogelijk dat het geen verbinding kan maken.
Om dit te vermijden, raden we aan het Repeater AP eerst binnen het zichtbare bereik van het Root AP te plaatsen om te bevestigen dat het een draadloze verbinding kan maken. Zodra de mesh verbinding werkt, kunt u proberen het te verplaatsen naar uw uiteindelijke locatie.

Wachten tot de mesh-verbinding tot stand komt
De meshverbinding wordt automatisch gemaakt.

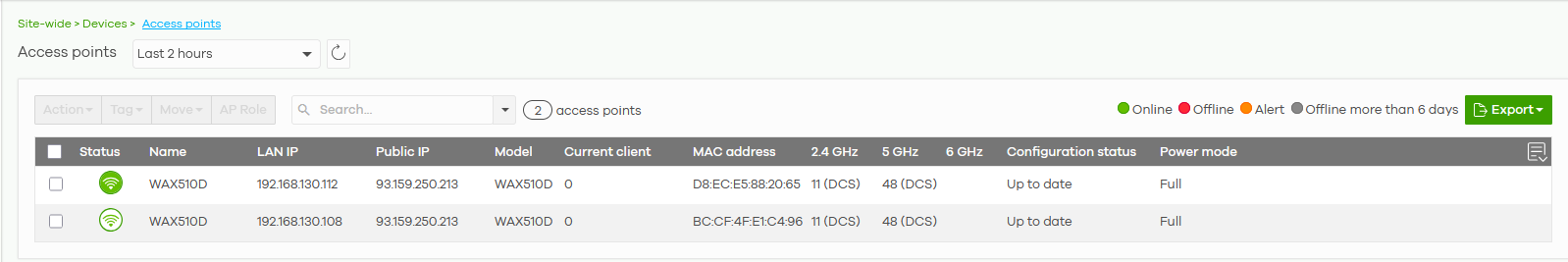

Wacht tot 15 minuten totdat het Repeater AP weer online is via de mesh-verbinding.

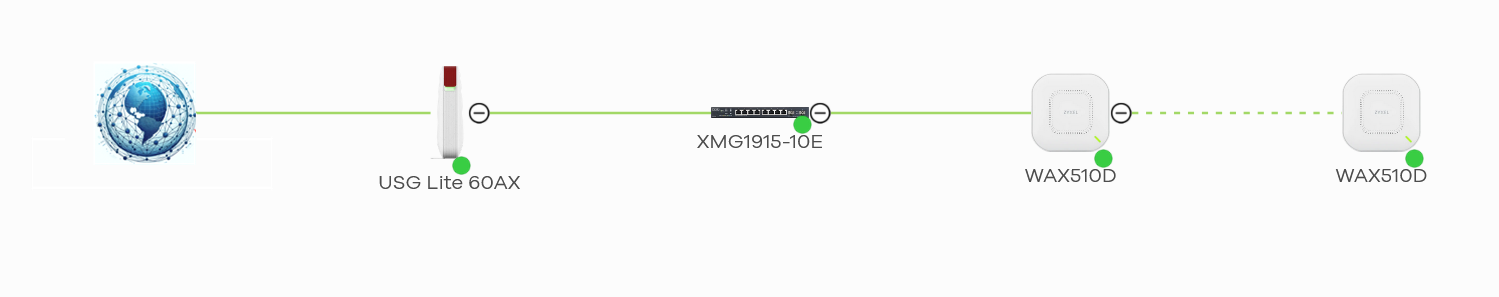

Verificatie - Succesvol verbonden

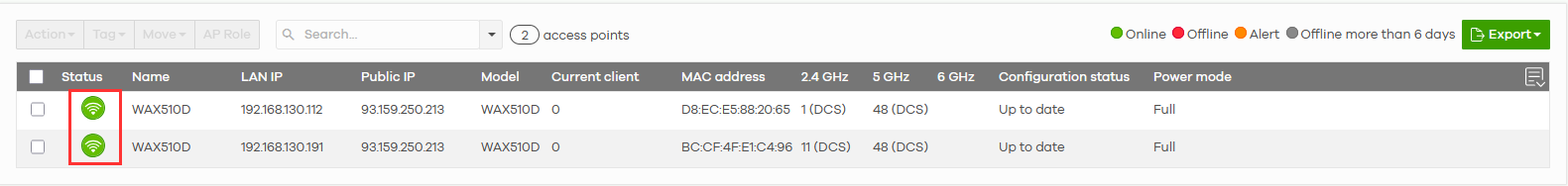

De apparaten moeten online zijn en verschillende symbolen hebben:

Het holgroene symbool geeft aan dat het betreffende AP werkt als een repeater AP, terwijl het met kleur gevulde pictogram aangeeft dat het AP werkt als een root AP.

Smart-Mesh Verbeteringen

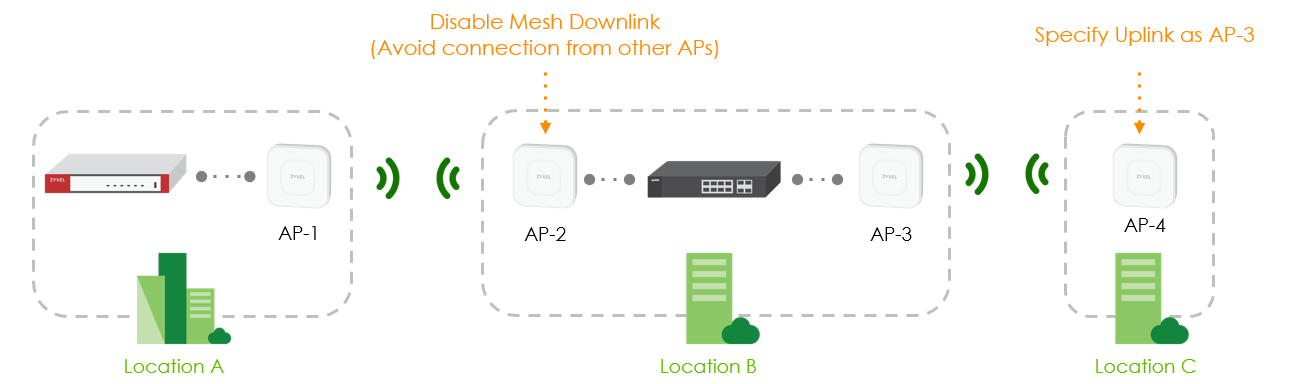

Mesh Downlink uitschakelen

Sinds Firmware 6.30 kunnen we nu de Smart-Mesh Downlink op Repeater AP's uitschakelen om te voorkomen dat andere Mesh AP's bandbreedte overhevelen.

Downlink inschakelen op AP-2 betekent dat AP-4 niet kan mesh-en met AP-2.

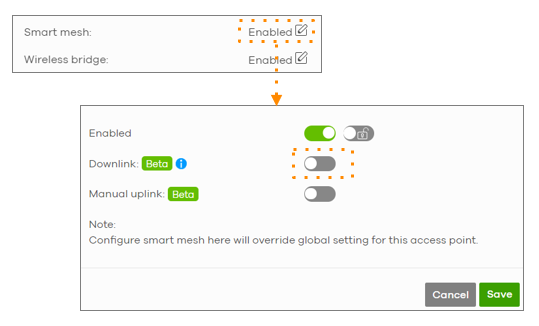

Om de Downlink uit te schakelen, ga naar:

Site-wide > Devices > Access Point > "Specific AP"

Bewerk vervolgens de Smart-Mesh en schakel de Downlink uit.

Houd er rekening mee dat het AP nog steeds functioneert als een Mesh AP.

Uplink AP specificeren

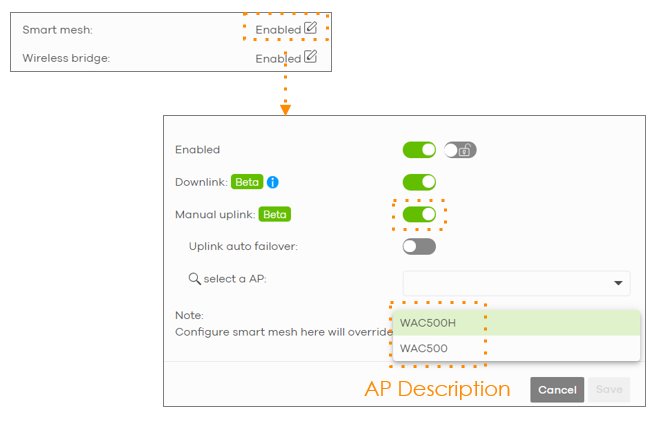

We kunnen nu opgeven welk AP moet worden gebruikt als de belangrijkste Uplink.

Ga hiervoor naar:

Site-wide > Devices > Access Point > "Specific AP"

Bewerk vervolgens de Smart-Mesh en kies het hoofd-root AP voor dit repeater AP.

Failover in Smart-Mesh

Deze functie is afhankelijk van het kiezen van een specifiek root AP voor dit repeater AP (zie punt 8 hierboven).

Als het repeater AP er niet in slaagt verbinding te maken met het gespecificeerde root AP, dan zal het verbinding maken met andere beschikbare AP's om de internetverbinding in stand te houden.

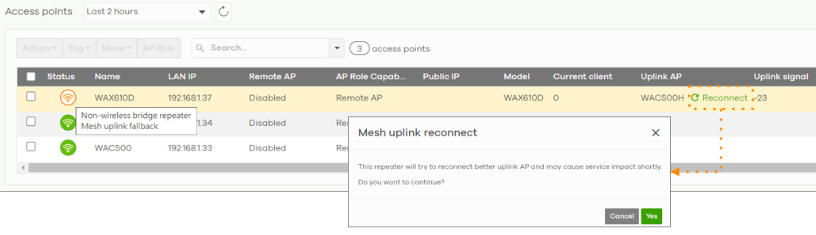

De status Error wordt weergegeven in de AP-lijst:

Site-wide > Devices > Access Point > "Specific AP"

De beheerder kan handmatig een herverbinding starten vanuit de AP-statuslijst.
