Netwerkschakelaar - VLAN configureren [GS/XGS-Series].

Deze stap-voor-stap handleiding laat zien hoe u VLAN instelt met Zyxel GS/XGS Series Switch. We laten zien hoe u VLAN kunt toevoegen en hoe u verschillende instellingen kunt maken tussen untagged en tagged VLAN. Zyxel ondersteunt verschillende soorten VLAN's, deze KB is gebaseerd op Tag-based VLAN (802.1Q).

Stap voor stap handleiding

Deze stappen laten u zien hoe u een VLAN instelt dat uw gastverkeer in uw netwerk scheidt, hier als voorbeeld VLAN10. Houd er rekening mee dat deze handleiding alleen de configuratie van de switch behandelt.

1. Inloggen

2. VLAN toevoegen

3. PVID instellen - voor apparaten die geen VLAN ondersteunen (VLAN-onbewust)

4. CLI-voorbeeld

5. Diepere informatie

1. Inloggen op de Switch

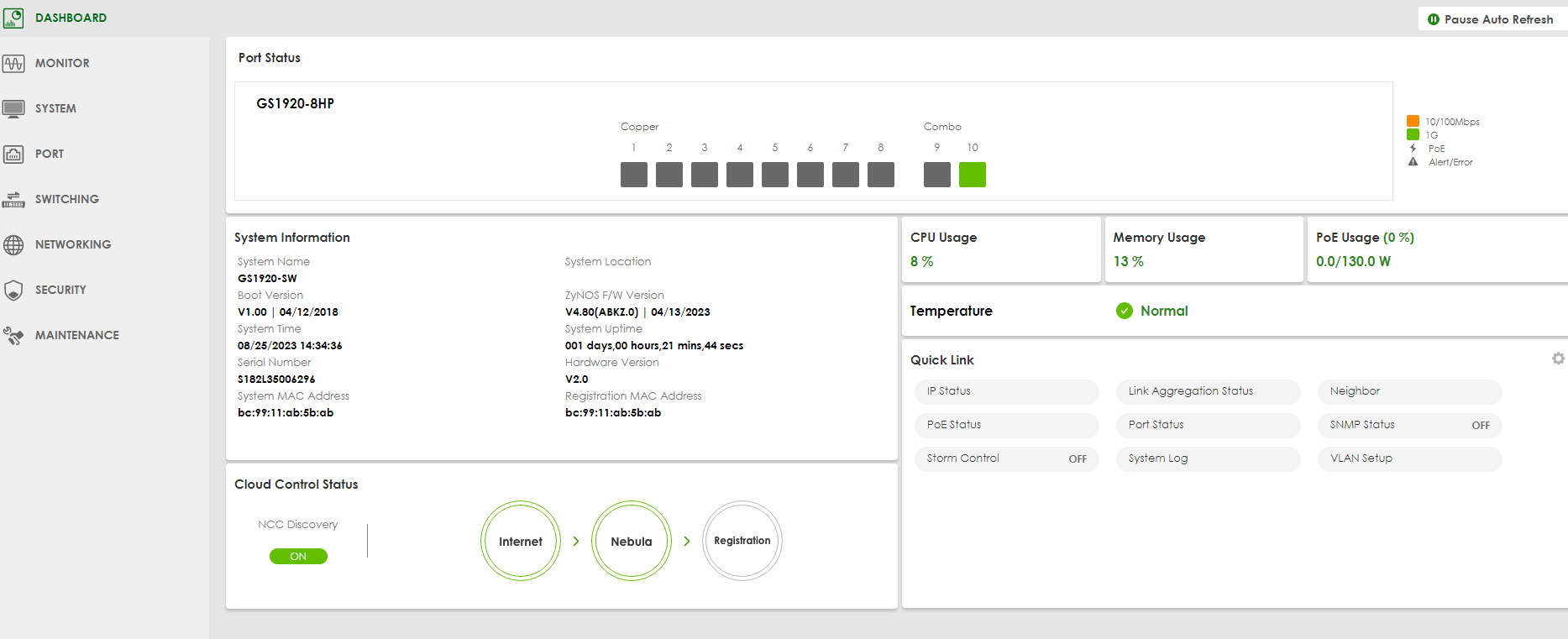

Log in op de Switch met standaard IP 192.168.1.1 en "Ignore" dit bericht, dit kan later gewijzigd worden.

Als je problemen hebt, bekijk dan dit artikel:

Netwerk Switch - Wijzig het beheer IP-adres van de switch [Eerste login].

2. VLAN toevoegen

Ga naar:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

"Klik" > Statische VLAN

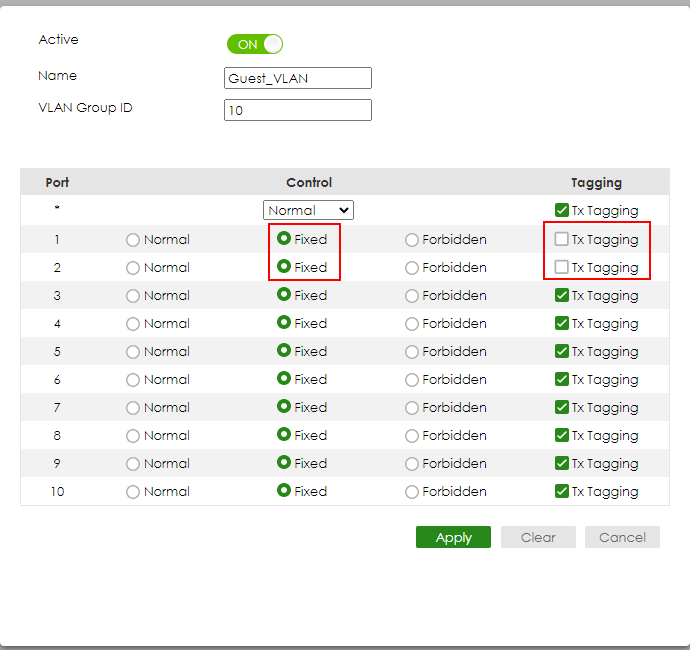

Voeg naam en VLAN-ID toe en selecteer Controle en Tagging.
Hier stellen we alle poorten in op Vast en Tagging, behalve poort 1-2. Deze poort wordt gebruikt voor apparaten die niet met VLAN overweg kunnen (VLAN-onbewust zoals normale pc's, voor deze poort is een PVID nodig!) en alle andere poorten voor apparaten die wel met VLAN overweg kunnen (VLAN-bewust). Klik als laatste op ADD:

Normaal: Laat de poort dynamisch lid worden van dit VLAN

Vast: Maak de poort een vast lid van dit VLAN

Verboden: Verbied de poort om lid te worden van het VLAN

3. Een PVID instellen

Voor apparaten die geen VLAN ondersteunen (VLAN-onbewust, zoals een normale pc).

In het bovenstaande voorbeeld is poort 1-2 niet ingesteld op Tx-Tagging. Deze poort zou alleen lid moeten zijn van VLAN10 en niet van VLAN1. Ga naar:

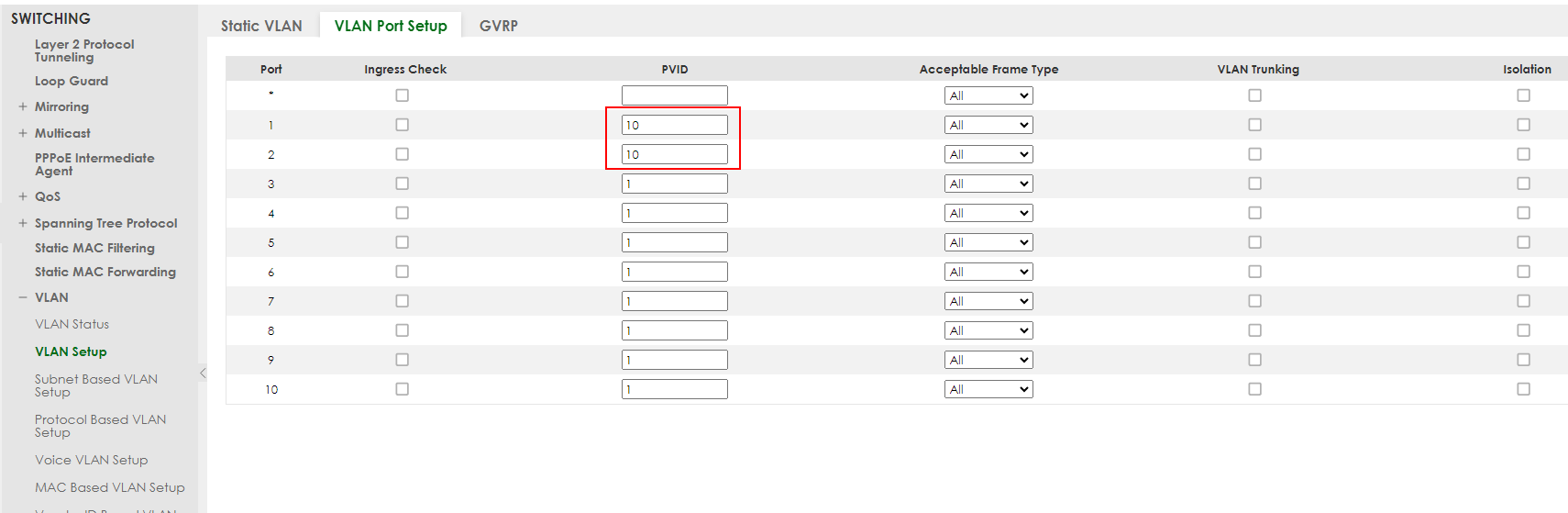

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

Stel Poort 1-2 in op PVID 10 en pas de instellingen toe:

Meer informatie over VLAN Trunking vindt u hier.

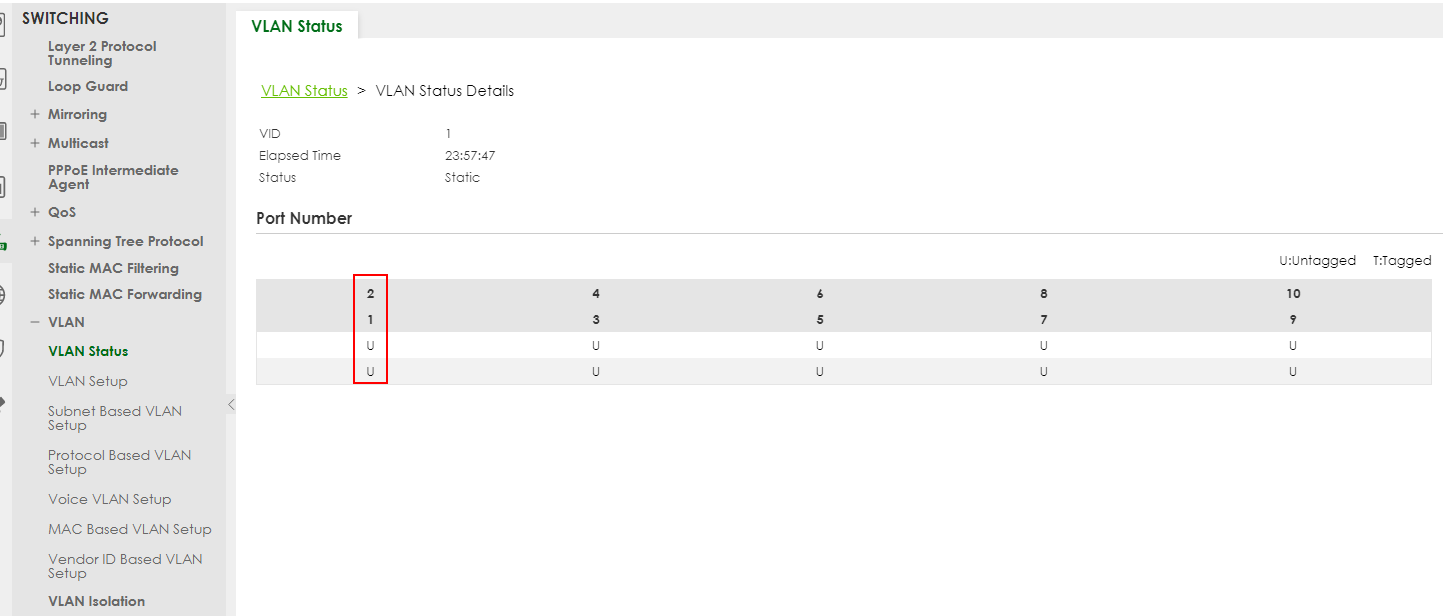

Nu controleren we (Ga naar Geavanceerde toepassing > VLAN > Status) VLAN1:

Hier is onze VLAN1 ook untagged op poort 1,2 en we willen slechts één untagged VLAN per poort.

Navigeer dan terug naar:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

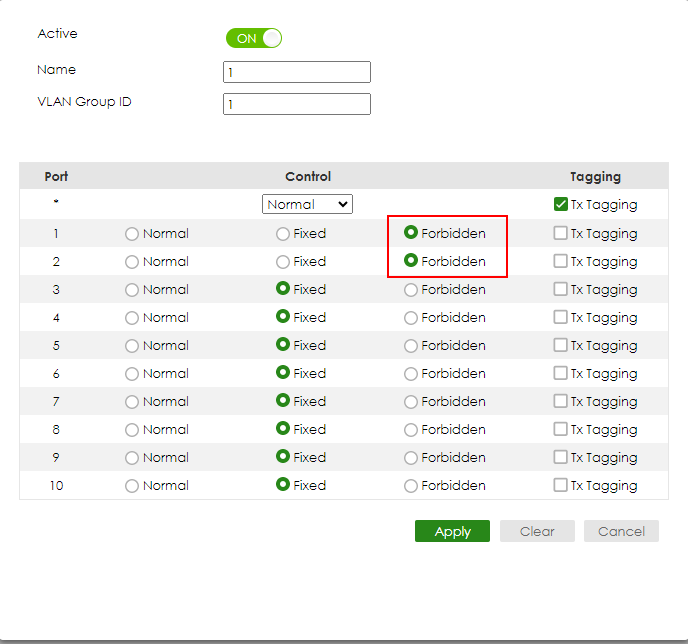

Selecteer dan VLAN1, klik op "Toevoegen/Bewerken" en verander Poort1-2 in Verboden en pas toe:

Waarom hebben we dit nodig?

Een poort kan slechts één ongemarkeerd lidmaatschap ondersteunen, maar meerdere gemarkeerde lidmaatschappen! In de standaardconfiguratie zijn alle poorten ongelabeld toegewezen aan VLAN1. Meer informatie kunt u hiervinden .

Na het configureren van de switch moet je altijd je nieuwe configuratie opslaan op de switch.
Anders verliest de switch de wijzigingen na een herstart.
Switchconfiguratie verloren na stroomuitval of power cycle-probleem

4. CLI Voorbeeld

Voorbeeld Huidige configuratie na het toevoegen van VLAN (GS2220-28HP):

show running-config
; Product Name = GS2220-28HP
; Firmware Version = V4.70(ABRR.4) | 06/15/2021
no cloud center discovery
vlan 1
  name 1
  normal ""
  fixed 3-28
  forbidden 1-2
  untagged 1-28
  ip address default-management 192.168.1.11 255.255.255.0
exit
vlan 10
  name Guest
  normal ""
  fixed 1-28
  forbidden ""
  untagged 1-2
exit
igmp-snooping unknown-multicast-frame drop
igmp-snooping reserved-multicast-group drop
interface port-channel 1
  pvid 10
exit
interface port-channel 2
  pvid 10
exit
ip name-server 8.8.8.8 1.1.1.1
timesync server 1.pool.ntp.org
timesync ntp
pwr mode consumption



Diepere informatie

Als je meer wilt weten over ons VLAN-ontwerp, kijk dan hier:

• VLANs - Tagged VLANs vs. PVID (Setup Voorbeeld Untagged/Tagged VLAN op een GS22XX-Switch)
• VLAN's - Een diepere kijk op hoe ze werken
