VLAN] - Inter-routing tussen verschillende VLAN's configureren

Gemaakt - Bijgewerkt
Serhii Boiarynov
Idea generator
Great answers
Master (Platinum)
Print Friendly and PDF
Hebt u meer vragen? Een aanvraag indienen

Belangrijke mededeling:
Geachte klant, houd er rekening mee dat we gebruik maken van automatische vertaling om artikelen in uw lokale taal aan te bieden. Het is mogelijk dat niet alle tekst nauwkeurig wordt vertaald. Als er vragen of discrepanties zijn over de juistheid van de informatie in de vertaalde versie, bekijk dan het originele artikel hier:Originele versie

Dit artikel gaat over inter-VLAN routering op onze XS3800, XGS4700 en andere L3 switches.

In ons scenario willen we het verkeer naar de Security Gateway beperken en de XS3800 gebruiken als router voor het inter-VLAN verkeer.


Eerst moeten we het VLAN toevoegen aan de Security Gateway.

Configuration > Network > Interface > VLAN > Add


Nu voegen we dezelfde VLAN's toe op de Switch.

SWITCHING > VLAN > VLAN Setup > Static VLAN

Dan moeten we de Switch een IP geven in elk van die VLAN's

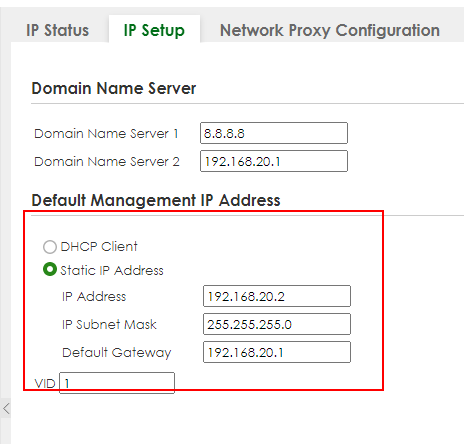

SYSTEM > IP Setup > IP Setup

Ga dan naar Management IP Address en voeg je VLAN's toe aan de Management IP Address Records.

Vervolgens moeten we de standaardrouter/default gateway voor de netwerkclients wijzigen

Configuration > Network > Interface > VLAN > Edit


De netwerkclients gebruiken nu de switch als gateway/router.
