Dit artikel biedt een gedetailleerde handleiding voor het configureren van DX3301-T0- en EX3300-T0-apparaten via de Web GUI, inclusief het instellen en beheren van een WX3100-T0 mesh-router in root- en extender-modus. Het behandelt de eerste installatie van het apparaat, het wijzigen van Wi-Fi-wachtwoorden en het oplossen van veelvoorkomende problemen zoals stroomstoringen, LED-indicatorbetekenissen, apparaatresets, schakelen tussen bridge-modi, Wi-Fi-instellingen en firmware-upgrades. De belangrijkste stappen zijn het gebruik van de installatiewizard voor installatie, verbinding maken met het apparaat en het configureren van mesh routers en Multy M1-systemen.
- Bekijk deze video over het configureren van uw Multy M1 via de mobiele toepassing.
Toegang tot het apparaat en eerste installatie
- Start de router en wacht tot de LED's van het apparaat groen branden.
- Log in op het apparaat via WiFi of kabel. Raadpleeg dit artikel over hoe u kunt inloggen op uw apparaat: Toegang tot je router via Web GUI
- Zorg ervoor dat de WAN-poort van de router rechtstreeks verbonden is met het internet (of via een modem of router met internettoegang). Je router zal de status van je internetverbinding controleren wanneer je de eerste keer inlogt.

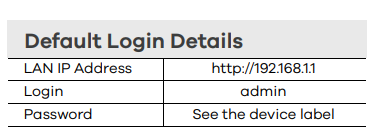

- Start je webbrowser en voer http://192.168.1.1 in als websiteadres terwijl je verbonden bent met de WiFi van de router. Als je problemen ondervindt, bekijk dan dit artikel.

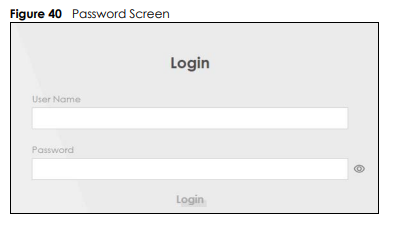

- Log in met de gebruikersnaam "admin" en het wachtwoord op de achterkant van je router.
Wizard Snel Starten

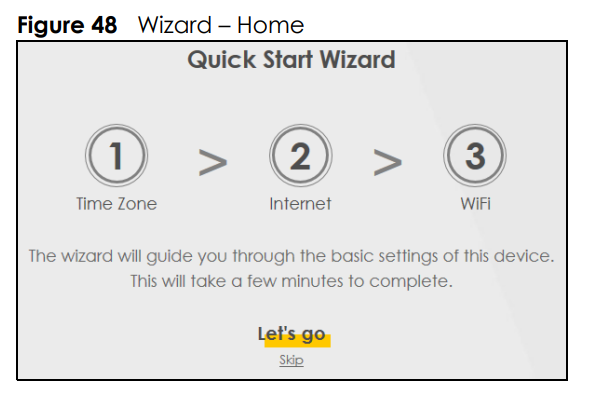

- Dit is het startscherm wanneer je voor het eerst inlogt op de router. Zorg ervoor dat je verbonden bent met de router. Klik op "Let's go" om verder te gaan.

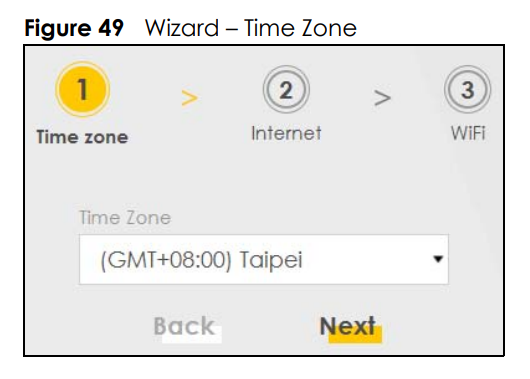

- Als je internet hebt verbonden met de router, zou deze tijdzone automatisch moeten worden geselecteerd op de juiste tijdzone. Zo niet, dan moet je de juiste tijdzone handmatig selecteren in het vervolgkeuzemenu.

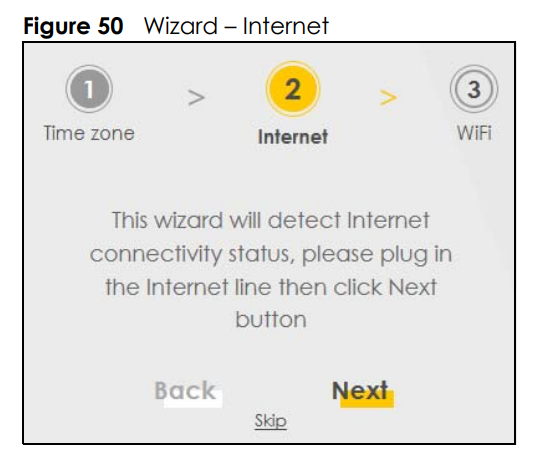

- Zorg ervoor dat je de internetkabel hebt aangesloten op de WAN-poort van je router. Klik vervolgens op "Volgende".

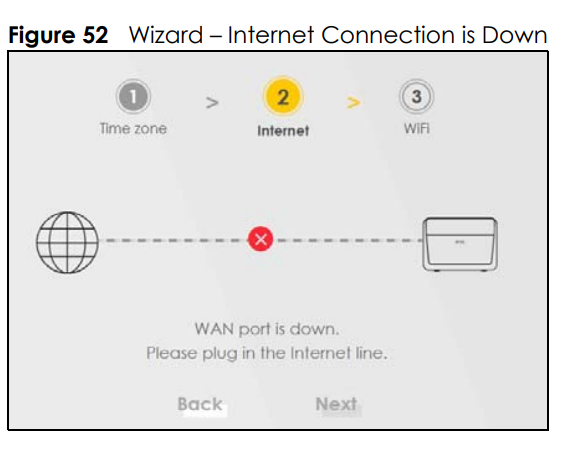

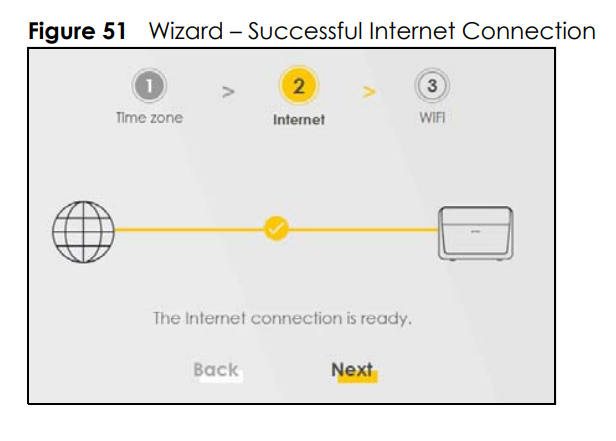

- Het volgende scherm laat zien of je verbonden bent met het internet. Klik op Volgende om naar de volgende stap in de wizard te gaan. Als je geen succesvolle verbinding hebt, ga dan naar het gedeelte Problemen oplossen van dit artikel.

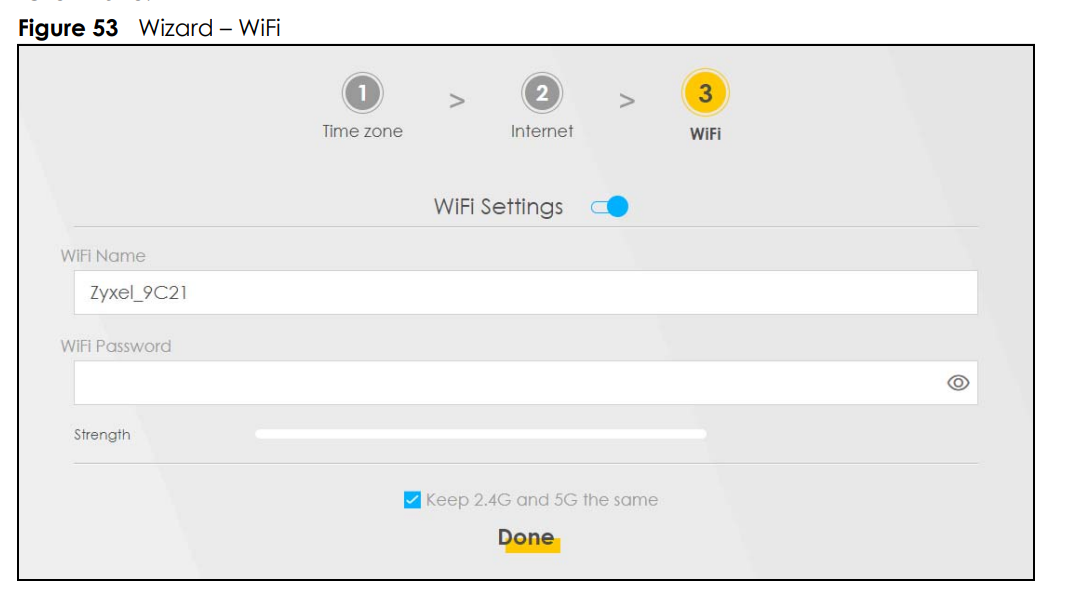

- Hier kun je je WiFi-naam (SSID) en wachtwoord voor je apparaat instellen met een sterk wachtwoord (wat betekent dat je een sterk wachtwoord gebruikt met 1 hoofdletter en 1 kleine letter, 1 cijfer en 1 speciaal teken met een wachtwoordlengte van minstens 12 tekens).
- Klik op Gereed wanneer je dit hebt ingesteld.
- Dit laatste scherm wordt weergegeven nadat de wizard is voltooid.
Firmware-upgrade DX3301/EX3300
Installeer de nieuwste firmware-update voor je apparaat om optimale prestaties en veiligheid te garanderen.
- Download voor DX3301-T0/EX3300-T0 de nieuwste firmware van: [Zyxel Support] (https://www.zyxel.com/global/en/support/download?model=DX3301-T0)
- Pak het gedownloade bestand uit met de ingebouwde extractor van uw besturingssysteem of met tools zoals WinZip of 7-Zip.
- Log in op de Web GUI van de router. Raadpleeg indien nodig de handleiding voor toegang tot de Web GUI.

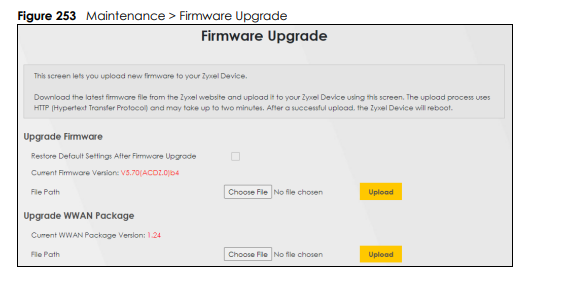

- Navigeer naar Onderhoud -> Firmware-upgrade, klik op Bladeren en selecteer het uitgepakte .bin-bestand.
Uw router configureren (na installatie)
- Brugmodus configureren

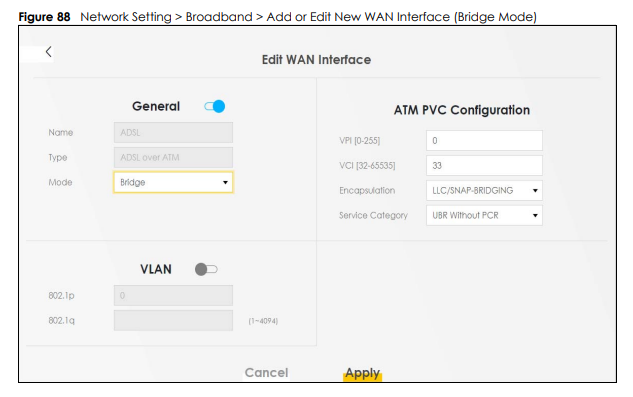

Navigeer naar Instellingen (aan de linkerkant van het scherm) -> Netwerkinstellingen -> Braodband -> en klik op "Bewerken" op de WAN-verbinding die u wilt wijzigen. Verander vervolgens de "Modus" van Routing naar Bridge en druk op "Toepassen" om uw modus te veranderen van Standaard modus naar Bridge modus.
Wacht tot het apparaat je configuratie heeft opgeslagen en kijk naar de LED-lampjes om te zien wanneer het weer klaar is.
- Configureer uw WiFi-instellingen

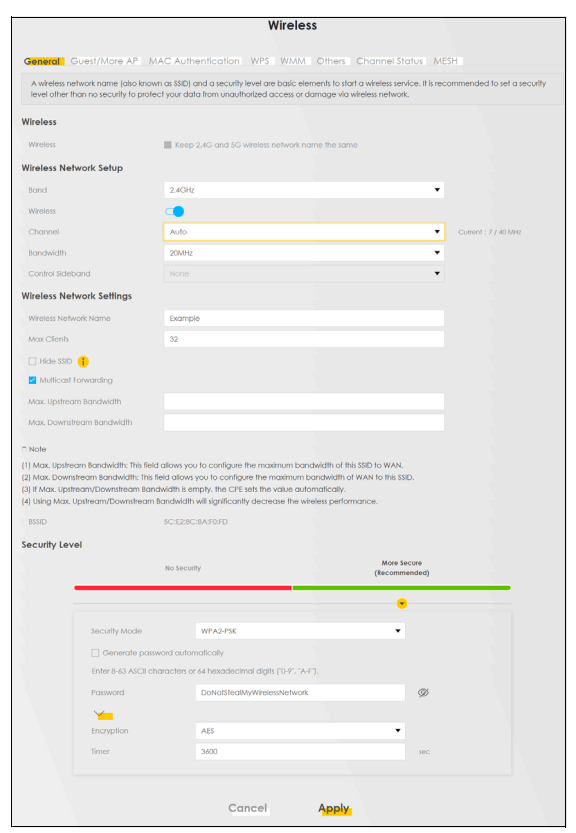

Om uw WiFi-instellingen te configureren:
1. Ga naar "Instellingen" (linksboven) -> "WiFi" -> "WiFi Hoofd".
2. Selecteer "WPA2-PSK" en stel een sterk wachtwoord in van minstens 12 tekens, inclusief hoofdletters en kleine letters, cijfers en speciale tekens.
3. Stel de 2,4 GHz bandbreedte in op "40 MHz" (gebruik "20 MHz" als u problemen ondervindt). Gebruik voor 5 GHz "40 MHz".
Een Mesh Router configureren (WX3301)

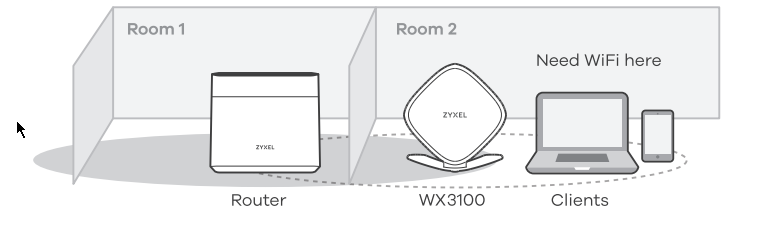

- Verbind de Root Router en Extender Router

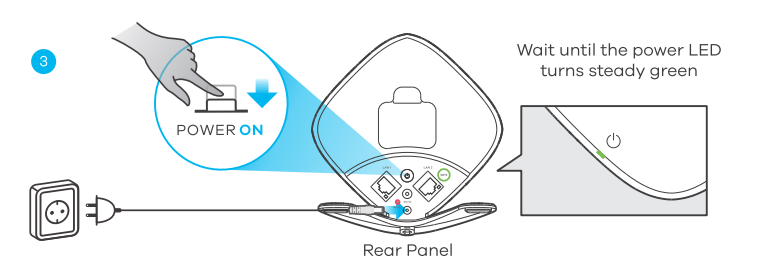

Steek de stekker van de WX3100 (Extender) in de stroomadapter (ALLEEN!) en zet de extender router aan met de hieronder weergegeven aan/uit-knop. Wacht vervolgens 2 minuten tot het apparaat is opgestart.
- Nadat de POWER-LED groen blijft branden, sluit je de Ethernet-kabel aan.

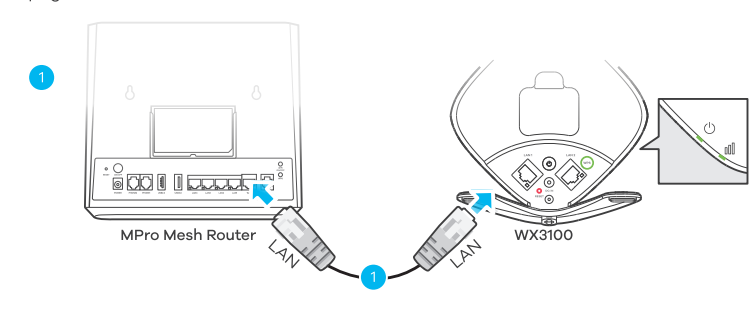

Wanneer het apparaat met succes is opgestart (de POWER LED blijft groen branden), kunt u een Ethernet-kabel aansluiten van de Root Router naar de Extender Router.
-
Sluit de Ethernet-kabel aan en wacht tot de LED LINK groen brandt
Sluit vervolgens een Ethernetkabel aan op de LAN-poort van de WX3100 en wacht tot de LINK-LED constant groen brandt.
- Haal de stekker van de Extender Router uit het stopcontact en plaats hem waar je hem wilt hebben
Haal de stekker van je router uit het stopcontact (zowel ethernet als voeding) en plaats hem waar je hem wilt hebben en sluit de voedingskabel aan (ALLEEN!). De router zal nu draadloos met de extender router verbonden zijn.
Problemen met je DX3301/EX3300 oplossen
- Controleer je wan-poort
Als de Multy geen verbinding heeft met het internet en je de melding "Please check your wan port is connected. Zo niet, sluit hem dan aan en probeer het opnieuw".
- Controleer inschakelen

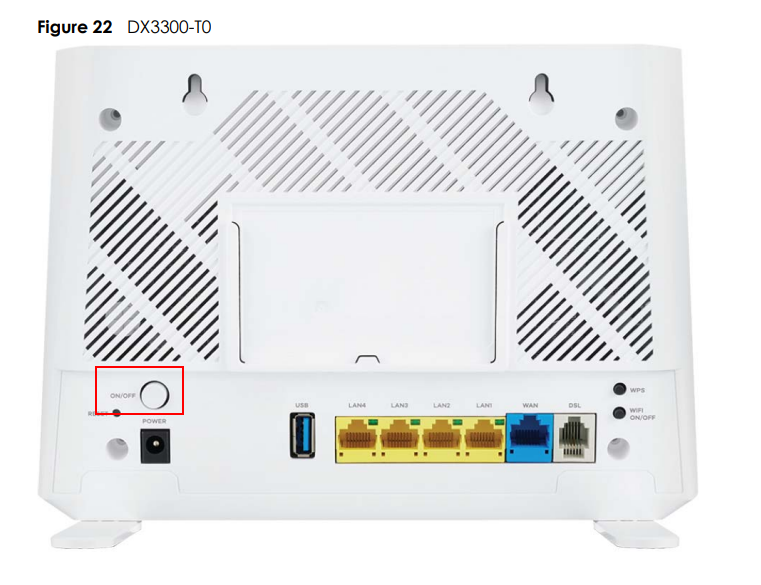

Controleer de stroomkabel grondig en zorg er anders voor dat je de AAN/UIT-schakelaar ingedrukt hebt.
|
|
- Firmware upgraden
Als je problemen ondervindt, overweeg dan om je firmware te upgraden.
Download voor DX3301-T0/EX3300-T0 de nieuwste firmware van Zyxel Support
- Pak het gedownloade bestand uit met de extractor van uw besturingssysteem of tools zoals WinZip of 7-Zip.
- Log in op de Web GUI van de router.
- Navigeer naar Onderhoud -> Firmware-upgrade, klik op Bladeren en selecteer het uitgepakte .bin-bestand.
- Controleer je LED-lampjes
De LED-lampjes zijn een goede indicator van wat er mis is met je apparaat als je problemen ondervindt. Kijk in de tabel bij LED-lampjes (paragraaf 2.3.1) om te zien wat het apparaat probeert te communiceren.
| LED | KLEUR | STATUS | BESCHRIJVING |
| Stroom | Groen | Aan | Het apparaat krijgt stroom en is klaar voor gebruik |
| Knipperend | Het apparaat voert een zelftest uit | ||
| Rood | Aan | Het apparaat heeft een fout gedetecteerd tijdens de zelftest of er is een apparaatstoring. | |
| Knippert | Het apparaat voert een firmware-upgrade uit. | ||
| Uit | Het apparaat krijgt geen stroom. | ||
| DSL / Ethernet WAN | Groen | Aan | De VDSL / ASL Link is up |
| Langzaam knipperend | Het apparaat zoekt een VDSL- of ADSL-verbinding. | ||
| Snel knipperend | Het apparaat initialiseert de VDSL- of ADSL-verbinding. | ||
| Internet | Groen | Op | Het apparaat heeft een IP-verbinding maar geen verkeer. Het apparaat heeft een WAN IP-adres (statisch of DHCP), PPP-onderhandeling is succesvol afgerond (indien gebruikt) en de DSL-verbinding is operationeel. |
| Knipperend | Het apparaat verzendt of ontvangt IP-verkeer. | ||
| Uit | Er is geen internetverbinding of de gateway staat in bridgemodus. | ||
| Rood | Aan | Het apparaat heeft geprobeerd een IP-verbinding te maken, maar is mislukt. Mogelijke oorzaken zijn geen antwoord van een DHCP-server, geen PPPoE-antwoord, PPPoE-authenticatie mislukt. | |
| LAN 1-4 | Groen | Aan | Het apparaat heeft een succesvolle 10/100/1000 mbit/s Ethernetverbinding |
| Knippert | Het apparaat verzendt of ontvangt gegevens van/naar het LAN | ||
| Uit | Het apparaat heeft geen Ethernetverbinding met het LAN. | ||
| 2.4G WLAN/WPS | Groen | Aan | Het 2,4GHz draadloze netwerk is geactiveerd. |
| Knippert | Het apparaat communiceert met 2,4GHz WiFi-client. | ||
| Uit | De verbinding is verbroken of uitgeschakeld. | ||
| Amber | Knippert | Het apparaat is een WPS-verbinding aan het opzetten met een 2,4GHz WiFi-client. | |
| 5G WLAN/WPS | Groen | Aan | Het 5GHz draadloze netwerk is geactiveerd. |
| Knipperend | Het apparaat communiceert met 5GHz WiFi-client. | ||
| Uit | De verbinding is verbroken of uitgeschakeld. | ||
| Amber | Knippert |
Het apparaat is een WPS-verbinding aan het opzetten met een 5GHz WiFi-client. |
|
| Telefoon1,Telefoon2 | Groen | Op | Er is een SIP-account geregistreerd voor minstens één telefoonpoort en er is geen spraakbericht in het corresponderende SIP-account. |
| Knippert | De hoorn van een telefoon die is aangesloten op de telefoonpoort ligt van de haak of er is een inkomend gesprek. Er is geen spraakbericht in de overeenkomstige SIP-account. | ||
| Oranje | Op |
Er is een SIP-account geregistreerd voor de telefoonpoort en er is een spraakbericht in de overeenkomstige SIP-account. |
|
| Knippert |
De hoorn van een telefoon die is aangesloten op de telefoonpoort ligt van de haak of er is een inkomend gesprek. Er is een spraakbericht in de overeenkomstige SIP-account. |
||
| Uit |
Het apparaat staat uit, de VoIP-functie is niet geactiveerd, de SIP-account is niet ingeschakeld, er is geen SIP-account geregistreerd bij de telefoonpoort. |
DX3301/EX3300 resetten
Als je een apparaat hebt dat niet kan worden opgelost met een van de andere tips in dit artikel, is het sterk aan te raden om je apparaat(en) terug te zetten naar de fabrieksinstellingen en helemaal opnieuw te beginnen. Dit is meestal de oplossing voor 90% van de problemen. Reset het apparaat door de RESET knop 15 seconden ingedrukt te houden terwijl het apparaat aan staat.
