Hvordan sette opp Link Aggregation på en USG

Denne veiledningen vil hjelpe deg å trunke dine Ports via Link Aggregration!

Gjennomgangstrinn

Denne veiledningen vil vise deg hvordan du konfigurerer et 802.3ad LACP-grensesnitt som pakker flere fysiske ports av USG for å multiplisere båndbredden, eller å lage et balanse-alb-grensesnitt som kobler et spesifikt VLAN fra flere USG Ports til multiple PRD_N_SiPo

1. Konfigurasjon av 802.3ad (LACP-modus)

1. Logg deg på enheten ved å oppgi IP-adressen og legitimasjonsbeskrivelsen for en admin-konto (som standard er brukernavnet "admin", passordet er "1234")

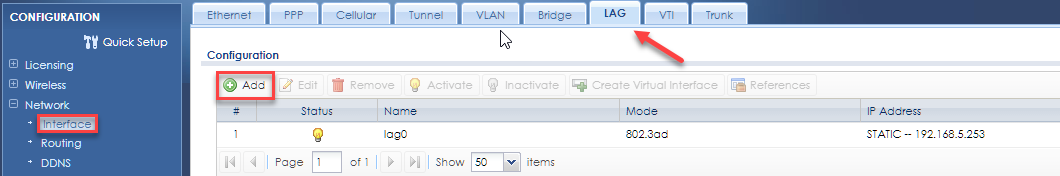

2. Naviger til Nettverk> Grensesnitt> LAG og legg til et nytt grensesnitt under " Konfigurasjon "




3. Merk av for " Aktiver grensesnitt " avkrysningsruten, sett " Grensesnitttype " til " Internt ", skriv inn et navn og velg riktig sikkerhet " Sone "




4. Bla ned til “ LAG Configuration ”, endre “ Mode ” til “ 802.3ad ”, endre “ Xmit Hash Policy ” til “ lag 2 ” for å koble en Layer 2 Switch, eller til “ layer2 + 3 ” for å koble til en ruter eller lag 3 Switch


5. Velg ønsket “ LACP rate ” for å raskt (hvert sekund) eller sakte (hvert 30. sekund).
   Velg ønsket port for å være medlem av din LAG.
   Bla ned til “ IP Address Assignment ” og “ DHCP Setting ” for å konfigurere IP- og DHCP-innstillingene til LAG-grensesnittet før du til slutt klikker “ OK ”

2. Konfigurasjon av balanse-alb- modus

1. Logg deg på enheten ved å oppgi IP-adressen og legitimasjonsbeskrivelsen for en admin-konto (som standard er brukernavnet "admin", passordet er "1234")


2. Naviger til Nettverk> Grensesnitt> LAG og legg til et nytt grensesnitt under " Konfigurasjon "


3. Merk av for " Aktiver grensesnitt " avkrysningsruten, sett " Grensesnitttype " til " Internt ", skriv inn et navn og velg riktig sikkerhet " Sone "


4. Bla ned til “ LAG-konfigurasjon ”, endre “ Mode ” til “ balance-alb ”


5. Velg ønsket Ports for å være medlem av din LAG, og (hvis ønskelig).
   Bla ned til “ IP Address Assignment ” og “ DHCP Setting ” for å konfigurere IP- og DHCP-innstillingene til LAG-grensesnittet før du til slutt klikker “OK”




6. For å dele VLAN ved å bruke flere USG Ports over flere Switches, vennligst klikk på fanen “ VLAN ”, rediger ønsket VLAN og velg LAG-grensesnittet som “ Base Port ”

Merk : Når du konfigurerer 802.3ad (LACP), må du også konfigurere Switch Ports for å være i en samsvarende koblingsaggregering.
Du kan bare bruke én Switch, men flere Switch Ports.
Port-hastighet og dupleks må være den samme på Switchs og USGs Ports.

Vær forsiktig når du konfigurerer Link Aggregation! Feilkonfigurasjon kan føre til løkker som kan ødelegge nettverket ditt.
