Brannmur med høy tilgjengelighet [HA Pro] - Slik bytter du ut en defekt enhet i HA Pro

Denne veiledningen viser hvordan du bytter ut en defekt enhet i et enhetsoppsett.

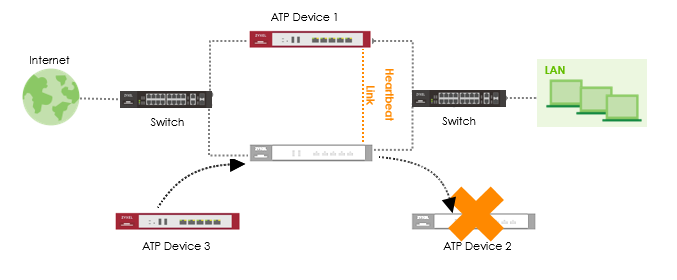

Scenario og topologi

I dette eksempelet må enhet 2 skiftes ut.

Før du omplasserer HA-Pro-miljøet

1. Kontroller at alle lisenser er på den gjenværende enheten.

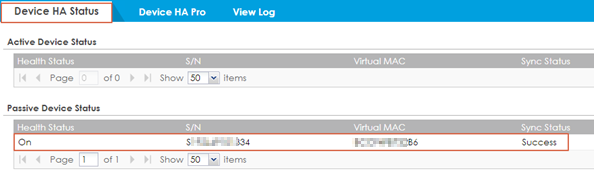

2. Bekreft at riktig serienummer for den gjenværende enheten ble angitt på HA-Pro-siden.

Configuration > Device HA > Device HA-Pro

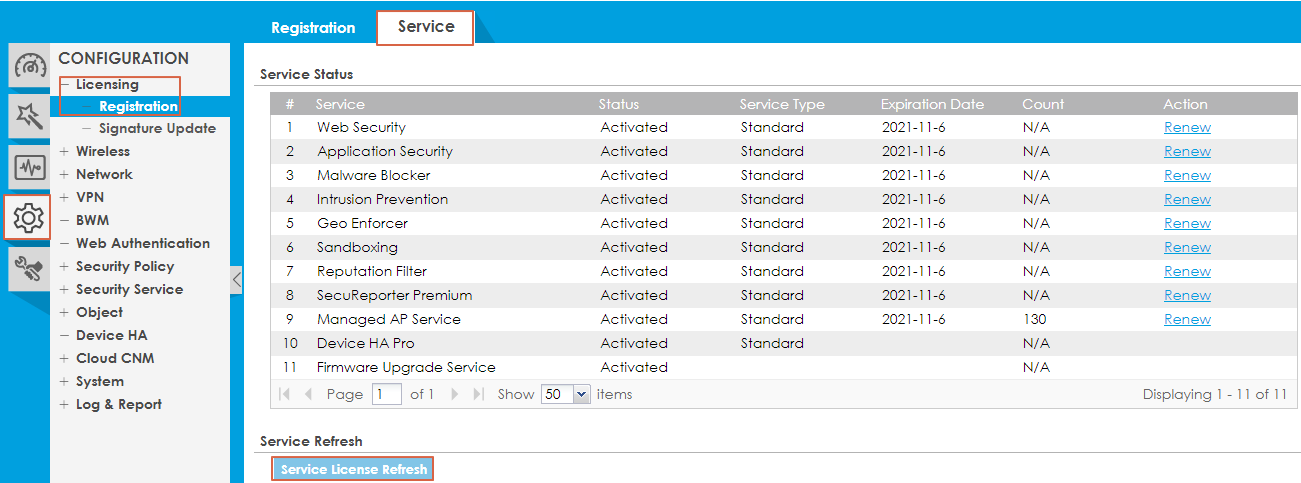

3. Klikk på "Service License Refresh" på Device 1 for å se etter eventuelle lisensoppdateringer fra myzyxel.com.

Configuration > Licensing > Registration > Service > Service License Refresh

Etter at du har mottatt den nye enheten (enhet 3)

1. Sikkerhetskopier konfigurasjonen av enhet 1

2. Enhet 3 bør bruke systemets standardkonfigurasjon

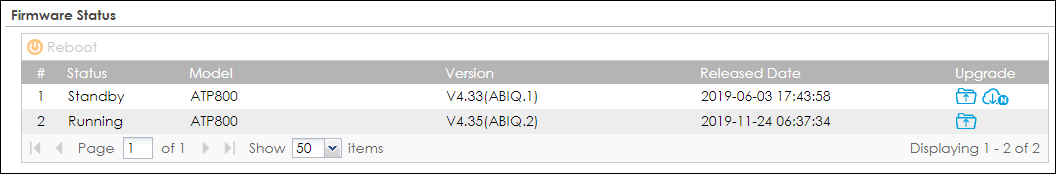

3. Den kjørende fastvareversjonen må være den samme på begge enhetene.

4. Partisjonen som kjører, må være den samme på begge enhetene.

Aktiv (Enhet 1) - Kjører fastvare 4.35 (ABIQ.2)

Passiv (enhet 3) - Kjører fastvare 4.35 (ABIQ.2)

Konfigurasjon på enhet 1

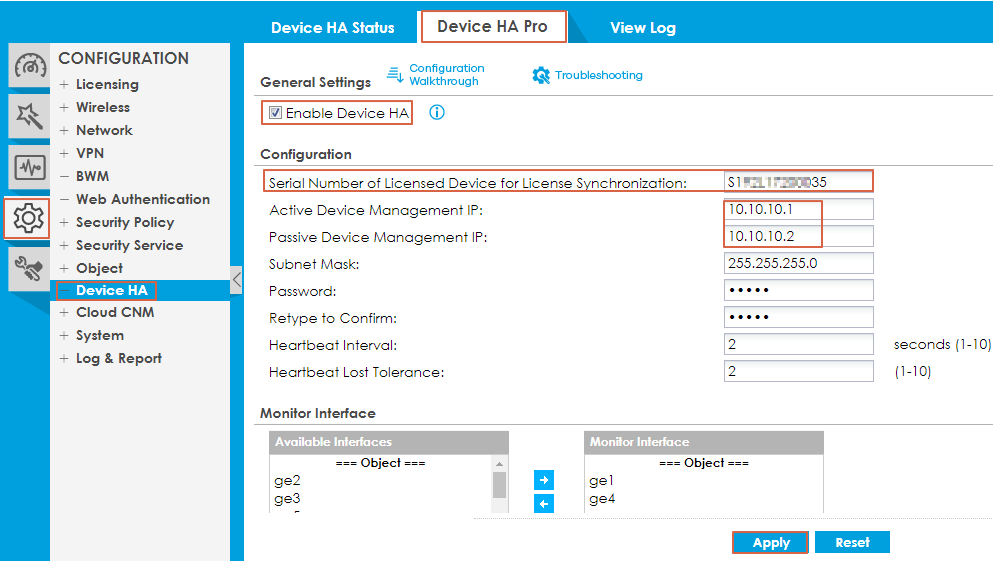

Gå til følgende innstillinger og merk av for"Enable Device HA":

Configuration > Device HA > Device HA Pro

Kontroller at konfigurasjonen i hvert felt er korrekt. (Administrasjons-IP for den aktive og passive enheten, passord ...)

Trykk deretter på Apply-knappen på .

Konfigurasjon på enhet 3

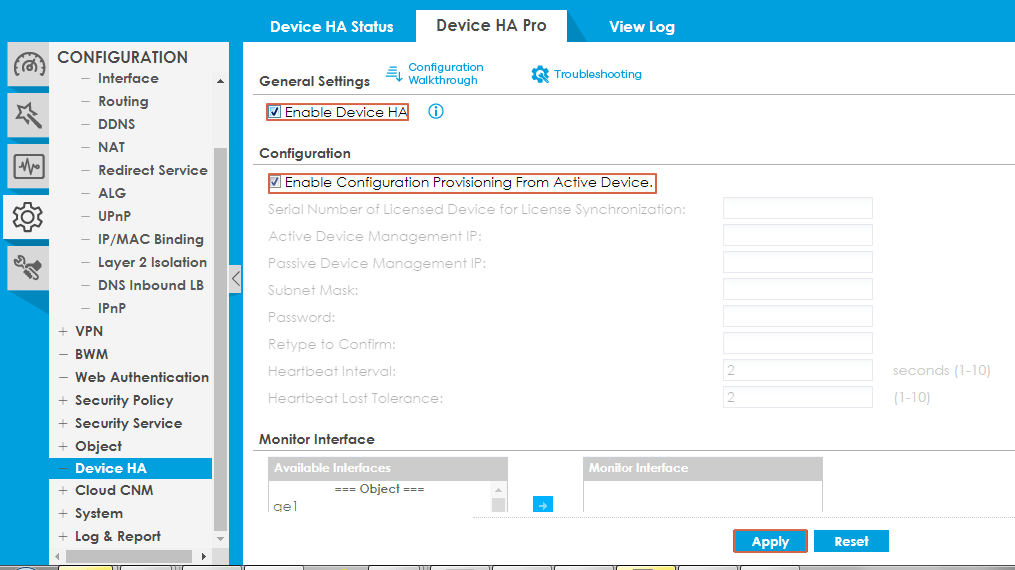

Gå til følgende innstillinger og kryss av for"Enable Configuration Provisioning From Active Device" og"Enable Device HA" , og trykk deretter på Apply:

Configuration > Device HA > Device HA Pro

Trykk på OK for å fullføre konfigurasjonen av den passive enheten.

Nå kobler du til Heartbeat-porten (den siste Ethernet-kobberporten) og venter på full synkronisering.

I dette eksempelet er ATP800-hjerteslagsporten port 12.

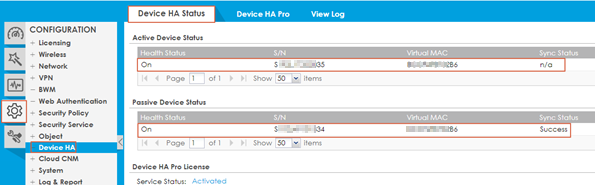

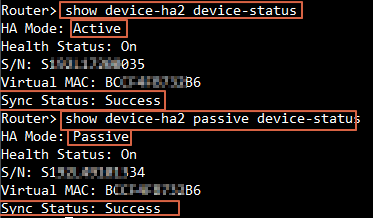

Synkroniseringsstatusen kan også kontrolleres via konsollen.

kommandoer:

# show device-ha2 device-status
# show device-ha2 passive device-status

# show device-ha2 sync summary

Verifisering

Du kan sjekke om alt fungerer i loggen over enhetens HA-status.
Du bør se følgende meldinger når konfigurasjonen var vellykket:

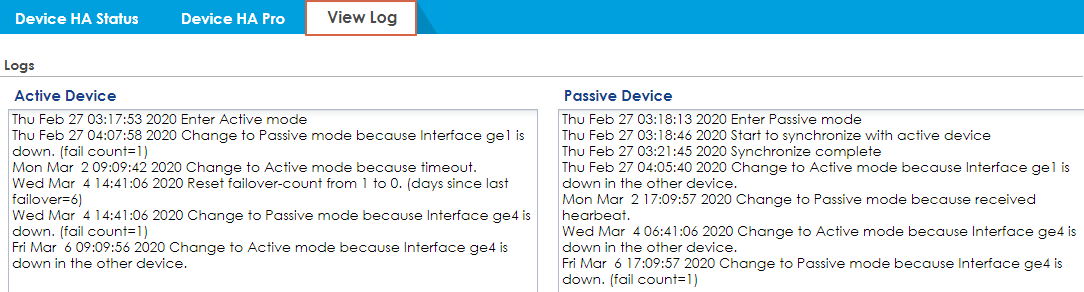

Enhet 1 (aktiv rolle)

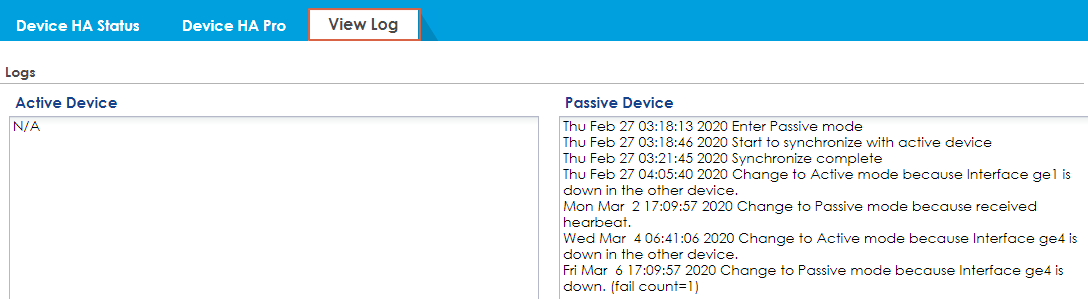

Enhet 3 (passiv rolle)
