W tym artykule wyjaśnimy, jak skonfigurować urządzenie switch (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) oraz jak ustawić nowy adres IP, DHCP, konfigurację VLAN, agregację łączy, aktualizację firmware za pomocą ZON i interfejsu WWW oraz jak uzyskać dostęp do urządzenia. Artykuł pokaże również ochronę przed przegrzaniem (żółty znak wykrzyknika) oraz jak zresetować switch, jeśli coś pójdzie nie tak.
UWAGA! Prosimy o aktualizację firmware do najnowszej wersji ze względu na wcześniejsze problemy z firmware w tych modelach. Zobacz sekcję aktualizacji firmware w tym artykule, aby dowiedzieć się jak.
1) Konfiguracja podstawowa
1.1 Logowanie do urządzenia
Należy pamiętać, że seria XGS1200 jest skonfigurowana z statycznym adresem IP. Ustaw więc swój komputer na statyczny adres IP w zakresie 192.168.1.0/24 (np. 192.168.1.100), a następnie przejdź do http://192.168.1.3 i wprowadź hasło 1234.
Jeśli masz problemy, zapoznaj się z tym artykułem, jak uzyskać dostęp do interfejsu WWW urządzenia:
1) Dostęp do routera przez interfejs WWW
2) Przypisanie statycznego adresu IP w systemie Windows
1.2 Zmiana adresu IP
Po pierwszym zalogowaniu do switcha zostaniesz poproszony o zmianę adresu IP switcha.

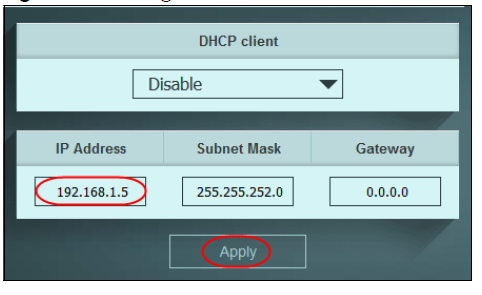

Włącz DHCP na switchu lub pozostaw je wyłączone i zmień statyczny adres IP urządzenia.

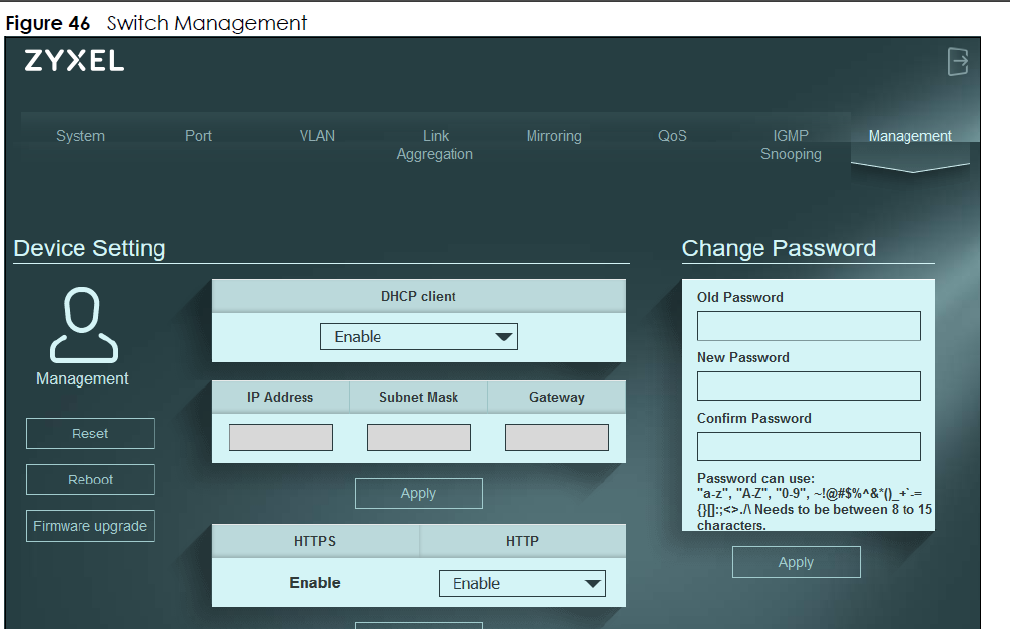

Możesz także przejść do zakładki "Zarządzanie" w interfejsie GUI switcha, aby zmienić adres IP.
2) Konfiguracja VLAN
Jeśli nie jesteś pewien, co skonfigurować w sekcji VLAN, przeczytaj więcej o VLANach tutaj.
2.1 Jak działa VLAN
Aby uzyskać podstawowe zrozumienie VLANów i wykonać podstawową konfigurację VLAN, musisz zapamiętać kilka punktów:
1. Na porcie może być tylko jedno członkostwo nieoznaczone (untagged)
2. Członkostwo nieoznaczone = PVID
3. Wszystko inne powinno być oznaczone (tagged)
4. Prawie wszystkie komputery nie obsługują ruchu oznaczonego, więc port, do którego podłączony jest komputer, musi mieć nieoznaczony VLAN
5. W niektórych rzadkich przypadkach te zasady nie mają zastosowania
2.2 Konfiguracja VLAN
Aby skonfigurować VLAN, wybierz odpowiedni PVID dla danego portu (zwykle VLAN zarządzania 1).

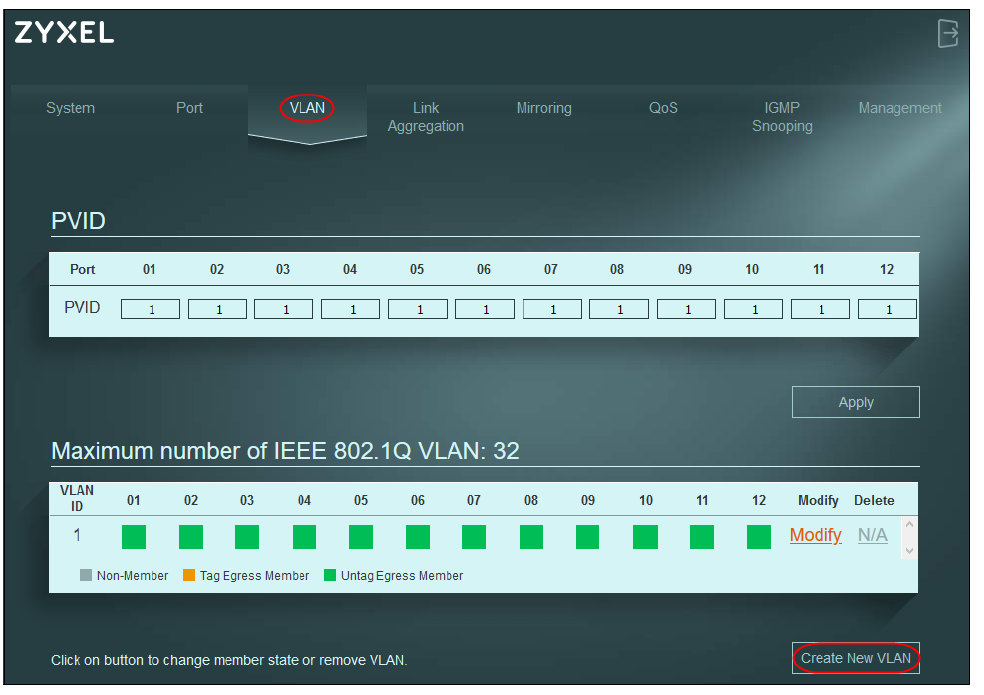

Następnie, aby utworzyć nowy VLAN, naciśnij przycisk "Utwórz nowy VLAN" poniżej.

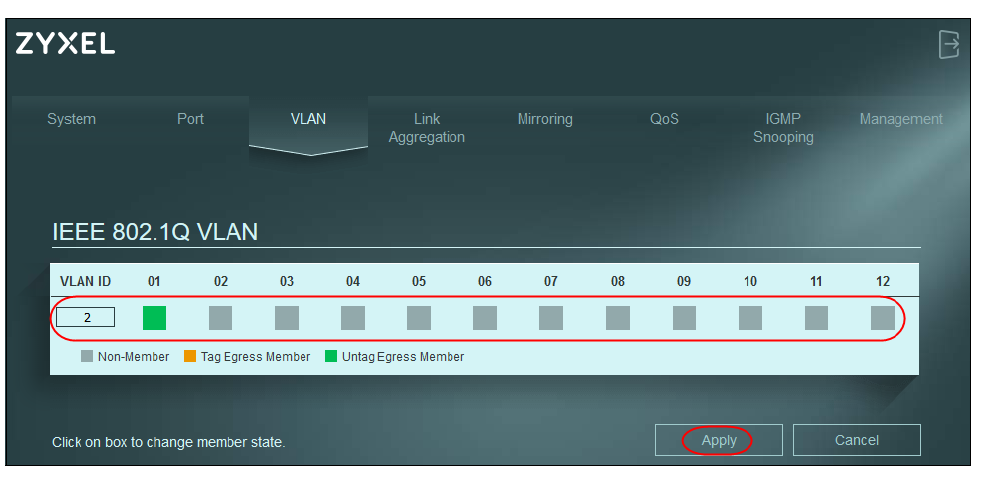

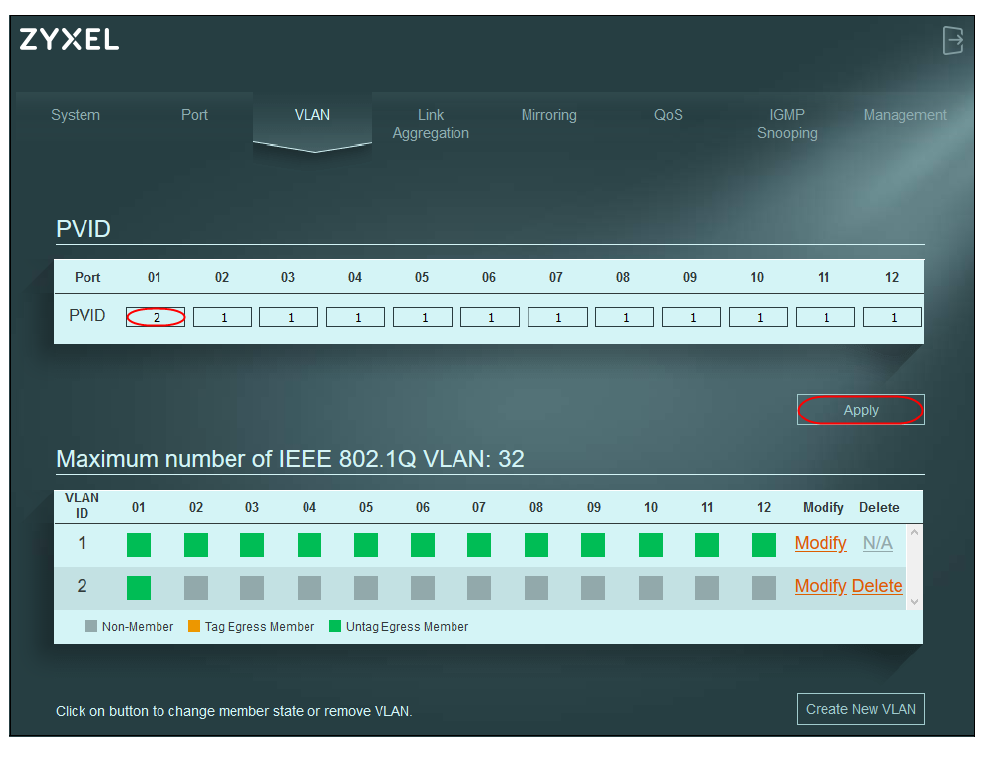

Wybierz ID VLAN i zaznacz porty, na których ma być nowy VLAN. Zazwyczaj oznaczysz nowego członka VLAN jako tagged, ponieważ PVID 1 jest "Untag Egress Member". Upewnij się, że VLAN2 jest oznaczony na pomarańczowo. Następnie kliknij "Zastosuj".
2.3 Wynik konfiguracji VLAN
Uwaga! Zwykle możesz używać tylko jednego członkostwa nieoznaczonego na port. Zalecamy skonfigurowanie VLAN 2 jako "Tag Egress Member" (wybierz pomarańczowe członkostwo), a nie nieoznaczonego w tym scenariuszu.
3) Agregacja łączy / równoważenie obciążenia
Agregacja łączy (LAG) polega na połączeniu dwóch portów w jeden, aby uzyskać większą przepustowość (szybkość lub niezawodność) łącza. Czytaj więcej tutaj.
Konfiguracja agregacji łączy na tych switchach jest bardzo prosta, ale również nie daje możliwości dostosowania.

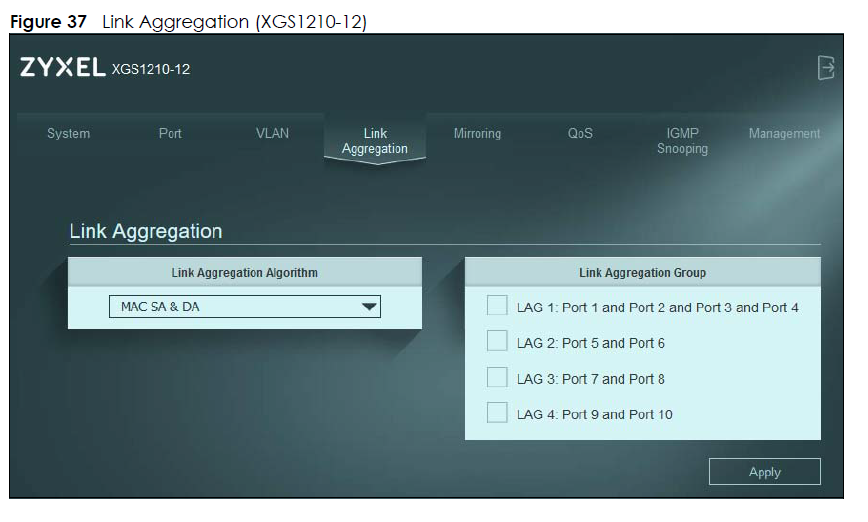

Masz cztery opcje:
- Agregacja łączy portów 1, 2, 3 i 4
- Agregacja łączy portów 5 i 6
- Agregacja łączy portów 7 i 8 i/lub;
- Agregacja łączy portów 9 i 10
3.1 Skróty LAG
MAC SA - Rozdzielanie ruchu na podstawie źródłowego adresu MAC pakietu
MAC DA - Rozdzielanie ruchu na podstawie docelowego adresu MAC pakietu
MAC SA & DA - Rozdzielanie ruchu na podstawie kombinacji źródłowego i docelowego adresu MAC pakietu
4) Aktualizacja firmware
W tej sekcji pokażemy, jak zaktualizować firmware urządzenia do najnowszej wersji oprogramowania.
4.1 Korzystanie z narzędzia ZON

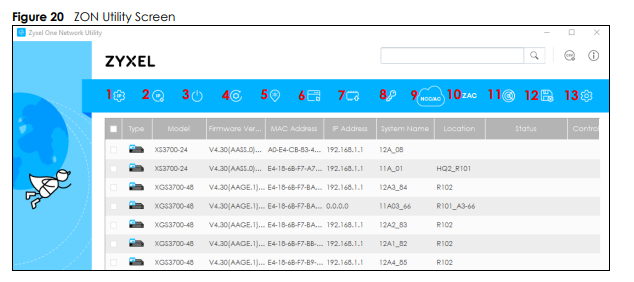

Pobierz Zyxel One Network Utility (ZON) i zainstaluj go.

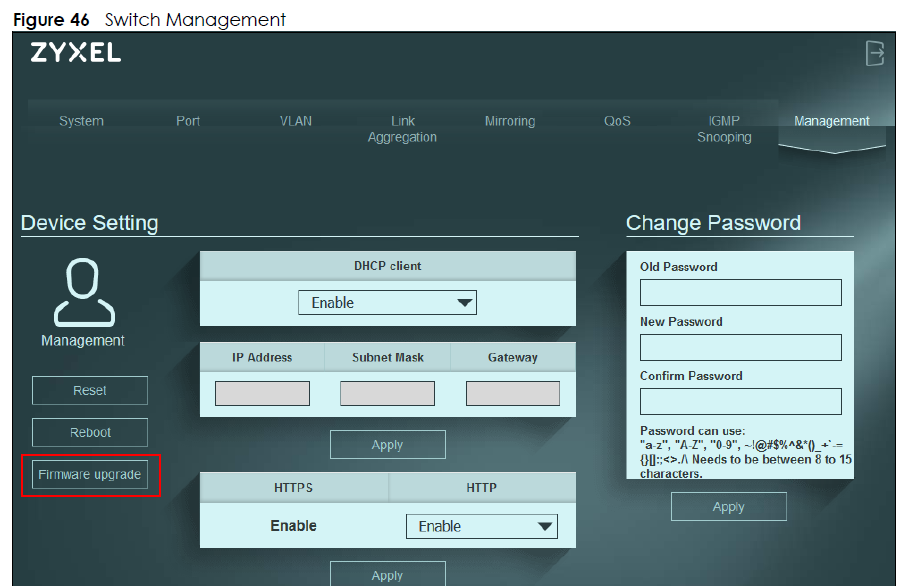

Zaznacz swoje urządzenie, a następnie kliknij Aktualizacja firmware, aby zaktualizować firmware wybranego urządzenia (7).
4.2 Korzystanie z interfejsu WWW
Najpierw pobierz najnowszy firmware ze strony https://download.zyxel.com lub przejdź bezpośrednio do strony pobierania dla swojego urządzenia tutaj:
GS1200-8HPv2 - Strona pobierania
Pobierz firmware i zapisz go na swoim komputerze. Upewnij się, że rozpakowałeś plik przed kontynuowaniem.
Następnie zaloguj się do switcha (jeśli masz problemy, kliknij tutaj) i przejdź do Zarządzanie -> Aktualizacja firmware.
Wybierz rozpakowany plik firmware, klikając przycisk "Ścieżka", a po wybraniu pliku kliknij Aktualizuj.
5) Rozwiązywanie problemów
5.1 Resetowanie switcha

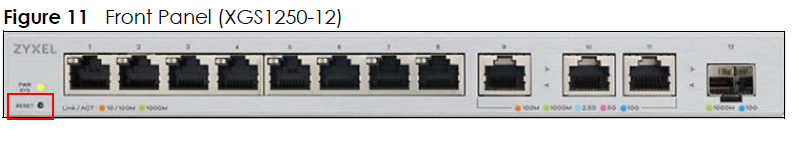

Jeśli masz problemy ze switchem, dobrym pomysłem jest przywrócenie go do ustawień fabrycznych. Aby zresetować switch, włącz urządzenie, a następnie przytrzymaj przycisk RESET przez 15 sekund, który znajduje się na dole po lewej stronie urządzenia, a następnie go zwolnij.
5.2 Auto-negocjacja - łącze działa tylko z prędkością 100 Mbit/s
Domyślnie switch powinien automatycznie negocjować prędkość 1000 Mbit/s (1 Gbit) na porcie z urządzeniem podłączonym do tego portu, jednak w niektórych przypadkach może się to nie udać i na porcie będzie widoczna tylko prędkość 100 Mbit/s.
Możliwe rozwiązania to:
a) Wymiana kabla
Często złe kable podłączone do switcha są główną przyczyną, że łącze działa tylko z prędkością 100 Mbit/s. Próba wymuszenia 1000 Mbit/s na switchu prawdopodobnie spowoduje "link down". Dlatego switch nie może statycznie ustawić prędkości na 1 Gbit/s, aby wymusić negocjację, ponieważ łącze po prostu zniknie.
b) Spróbuj innego portu
Następnym rozwiązaniem jest zmiana portu, aby sprawdzić, czy wszystkie porty zachowują się tak samo.
c) Spróbuj innego urządzenia z tym samym portem i tym samym kablem
Pomoże to ustalić, czy problem dotyczy karty sieciowej urządzenia podłączonego do switcha.
5.3 Burza rozgłoszeniowa i problemy z pętlą
Jeśli podejrzewasz, że w Twojej sieci i na switchu występują burze rozgłoszeniowe/multicast, możesz włączyć "Kontrolę burzy rozgłoszeniowej" i ustawić ją na 100 pps (pakietów na sekundę), a także wyłączyć "Zapobieganie pętli", aby zobaczyć, czy coś się zmieni.
5.4 Ochrona przed przegrzaniem (tylko XGS1250)

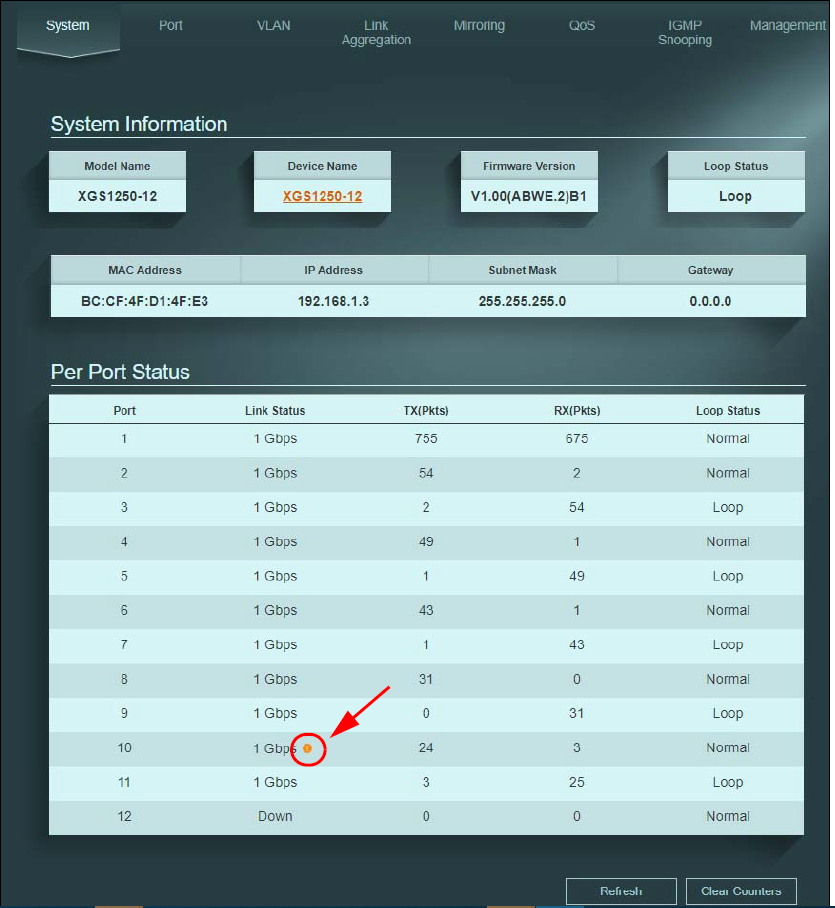

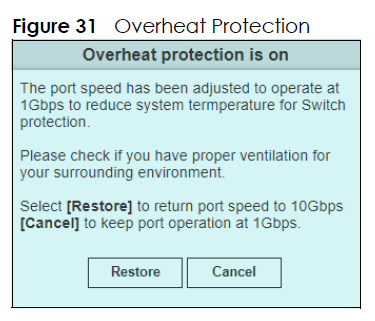

Jeśli porty 10-gigabitowe przegrzewają się przez dłuższy czas, automatycznie zmniejszą prędkość portu do 1 Gbit/s w celu ochrony. Obok statusu łącza na ekranie systemowym pojawi się mała ikona żółtego znaku wykrzyknika. Upewnij się, że temperatura otoczenia nie przekracza 40 stopni Celsjusza.
Kliknij na znak wykrzyknika, aby przywrócić prędkość 10 Gbit/s na porcie 10 Gbit.
