Ważna informacja: |
Ochronnik przeciwprzepięciowy SUPERGO-GE Ethernet (SURGEPRO-GE) został zaprojektowany w celu ochrony komercyjnego sprzętu sieciowego przed zakłóceniami zasilania, zapewniając bezpieczeństwo danych i przedłużając żywotność urządzenia. Niniejszy przewodnik zawiera łatwe do wykonania instrukcje dotyczące instalacji i maksymalizacji korzyści płynących z tego niezbędnego urządzenia.
Zastrzeżenie!
Ten artykuł zawiera ogólny przegląd serii i może nie mieć jednolitego zastosowania do każdego modelu, wersji oprogramowania / oprogramowania układowego. Przed zakupem lub użyciem urządzenia należy zapoznać się zdokumentacją dotyczącą konkretnego modelu/wersji lub skontaktować się z pomocą techniczną w celu uzyskania dokładnych informacji.
Korzyści:
- Chroni szybkie sieci przed przepięciami i wyładowaniami elektrostatycznymi.
- Ekonomiczne rozwiązanie do ochrony urządzeń Ethernet.
- Kompatybilność z urządzeniami Power-over-Ethernet (PoE) i bez PoE.

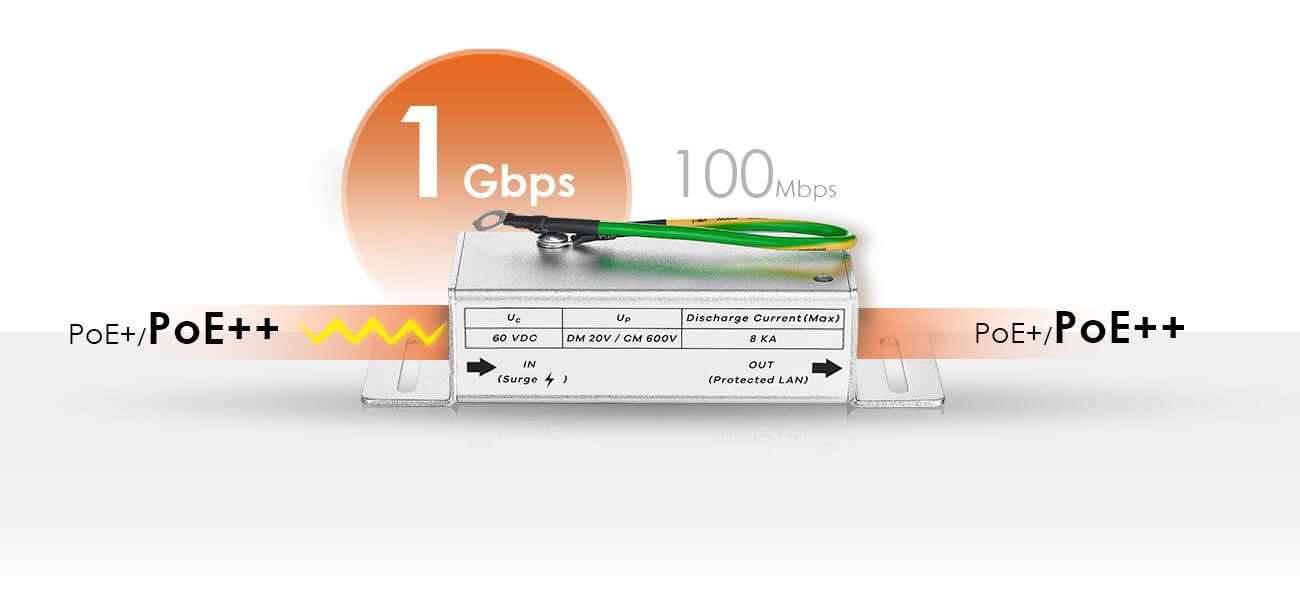

- Obsługuje połączenia o prędkości do 1 Gb/s.

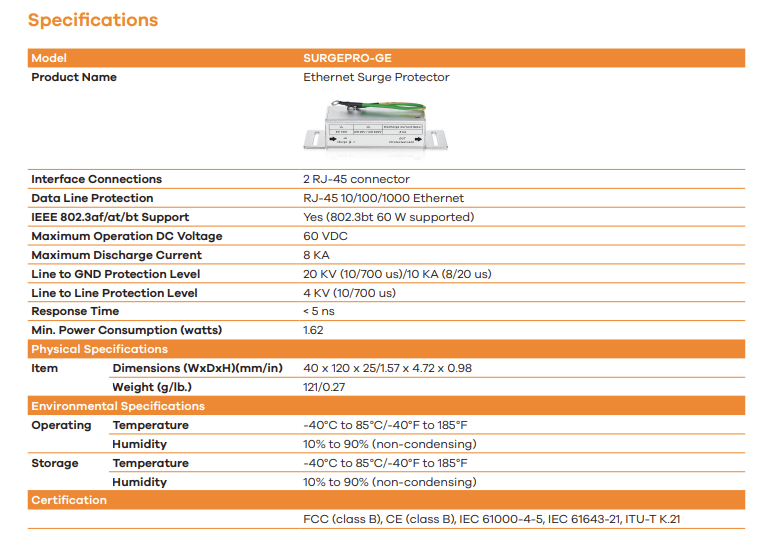

Specyfikacja:
Ważne uwagi:
- Należy zapewnić prawidłowy kierunek instalacji z kablem uziemiającym podłączonym do zacisku uziemiającego, aby skutecznie chronić przed wyładowaniami atmosferycznymi i przepięciami.
- Podczas instalacji nie należy podłączać urządzeń Ethernet do zasilania.
- Unikaj nakładania się kabli Ethernet podłączonych do OUT (chroniona sieć LAN) i IN (Surge), aby zapobiec przenoszeniu przepięć o wysokim napięciu.
- Upewnij się, że zacisk uziemienia w miejscu instalacji ma rezystancję uziemienia mniejszą niż 5 omów lub jest zgodny z przepisami elektrycznymi. W razie wątpliwości należy skonsultować się z elektrykiem lub odpowiednimi władzami.
Poniższa tabela przedstawia zachowanie diody LED SUPERGO-GE.
Urządzenie Ethernet | Stan SUPERGO-GE | DIODA LED |
Z zasilaniem PoE | Działanie | WYŁ. |
Z zasilaniem PoE | Nie działa, wymienić SUPERPRO-GE | ON |

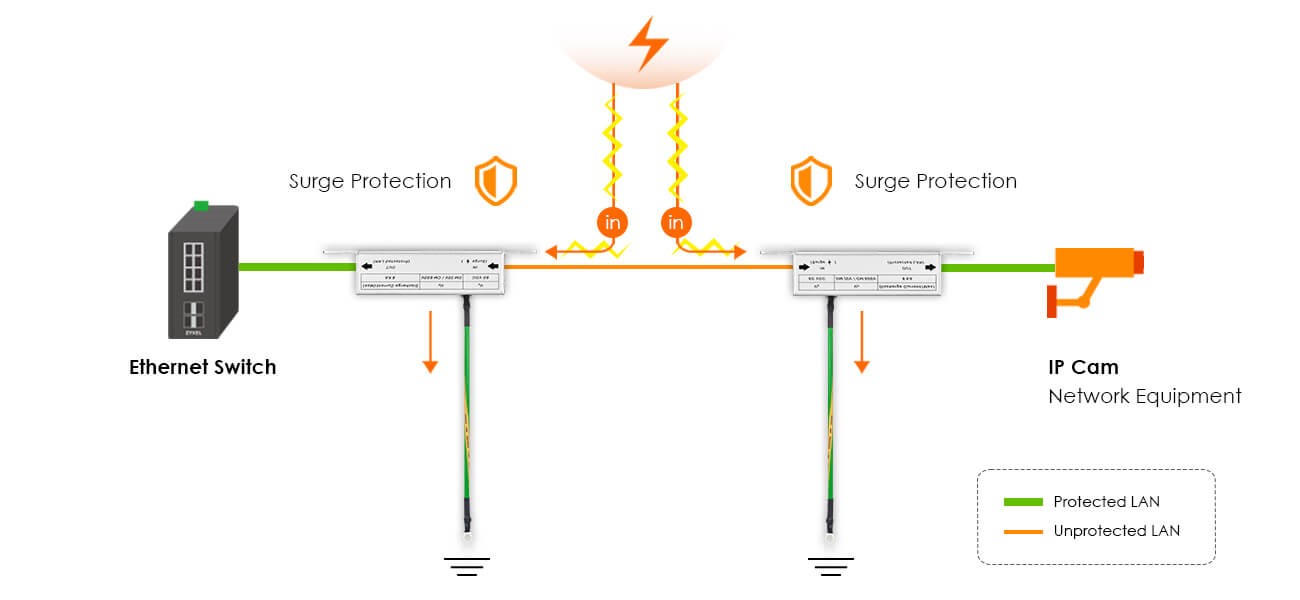

Kroki instalacji:
1. Podłączenie uziemienia:
- Przymocuj przewód uziemiający urządzenia SUPERGO-GE do zacisku uziemiającego w miejscu instalacji za pomocą śruby uziemiającej (brak w zestawie).
2. Podłączanie chronionej sieci LAN:
- Podłącz kabel Ethernet (krótszy niż 20 cm) z portu OUT urządzenia SUPERGO-GE do urządzenia Ethernet, które ma być chronione.
3. Połączenie przeciwprzepięciowe:
- Użyj kabla Ethernet do połączenia obu portów IN urządzenia SUPERGO-GE.
Postępując zgodnie z tymi wskazówkami dotyczącymi instalacji, można skutecznie chronić sprzęt sieciowy i zapewnić nieprzerwaną działalność biznesową za pomocą zabezpieczenia przeciwprzepięciowego SUPERGO-GE Ethernet.
W przypadku dalszych pytań, prosimy o zapoznanie się z arkuszem danych w celu uzyskania dodatkowej pomocy:
SURGEPRO-GEDatasheet
SURGEPRO-GEQuick Start Guide
SURGEPRO-GECertification and other materials
