Przewodnik po montażu w szafie rackowej firmy Zyxel: Podpora montażowa 19" do zapór sieciowych modeli Switches oraz serii H

Utworzono 25/03/2026 13:51 - Zaktualizowano 8/04/2026 12:09

Serhii Boiarynov

Ważna informacja:
Szanowny Kliencie, prosimy pamiętać, że korzystamy z tłumaczenia maszynowego, aby udostępniać artykuły w Państwa lokalnym języku. Nie wszystkie fragmenty tekstu mogą być przetłumaczone dokładnie. W przypadku pytań lub rozbieżności dotyczących dokładności informacji w przetłumaczonej wersji, prosimy zapoznać się z oryginalnym artykułem tutaj:Wersja oryginalna

W tym artykule wyjaśniono, w jaki sposób zapory sieciowe Zyxel i switches obsługują montaż w standardowej szafie 19-calowej, ze szczególnym uwzględnieniem różnych modeli i formatów. Omówiono w nim, czy uchwyty do montażu w szafie („uszka”) są dołączone do zestawu, czy też należy je nabyć osobno, jak rozpoznać urządzenia przystosowane do montażu w szafie oraz jak sprawdzić opcje montażu w oficjalnej dokumentacji firmy Zyxel.

Uwaga: Są to ogólne wskazówki. Zawsze należy sprawdzić kartę katalogową lub instrukcję instalacji dla konkretnego modelu.

Kluczowa koncepcja

Standardowa szerokość szafy 19":

482,6 mm

Jeśli urządzenie jest mniejsze, stosuje się uchwyty do szafy, aby wypełnić całą szerokość.

Jak określić typ montażu na podstawie szerokości urządzenia

Szerokość urządzenia	Typ montażu
< 250 mm	Tylko półka / biurko
250–430 mm	Montaż w szafie z przedłużonymi uchwytami
≥ 430 mm	Standardowy montaż w szafie 19"

Obliczanie rozmiaru uchwytów

Należy zastosować następujący wzór:

(482,6 mm − szerokość urządzenia) / 2

Wynik to przybliżony rozmiar jednego uchwytu do szafy.

Ważne uwagi

Rozmiar uchwytu jest jedynie szacunkowy
Położenie i kształt otworów mogą się różnić
W miarę możliwości zawsze używaj oryginalnych zestawów do montażu w szafie firmy Zyxel

Można również używać uchwytów uniwersalnych, ale tylko po uprzednim sprawdzeniu kompatybilności: Jak znaleźć akcesoria i części zamienne Zyxel

Zapora sieciowa

Model	Do montażu w szafie	W zestawie zestaw do montażu w szafie 19-calowej	Wymiary urządzenia (szer. × gł. × wys., mm)	Rozmiar zestawu do montażu w szafie z każdej strony (mm)
USG FLEX 50H / HP	Nie	Nie	216 × 143 × 33	Urządzenie biurkowe
USG FLEX 100H / HP	Nie	Nie	216 × 143 × 33	Urządzenie biurkowe
USG FLEX 200H / HP	Tak	Tak	272 × 187 × 36	~105 mm
USG FLEX 500H	Tak	Tak	300 × 182 × 43,5	~91 mm
USG FLEX 700H	Tak	Tak	430 × 250 × 43,5	~26 mm

Switch

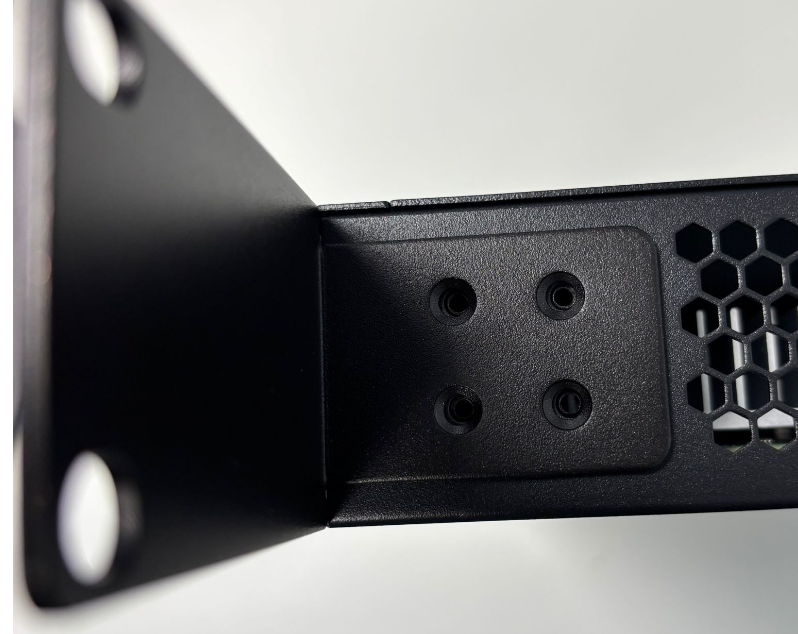

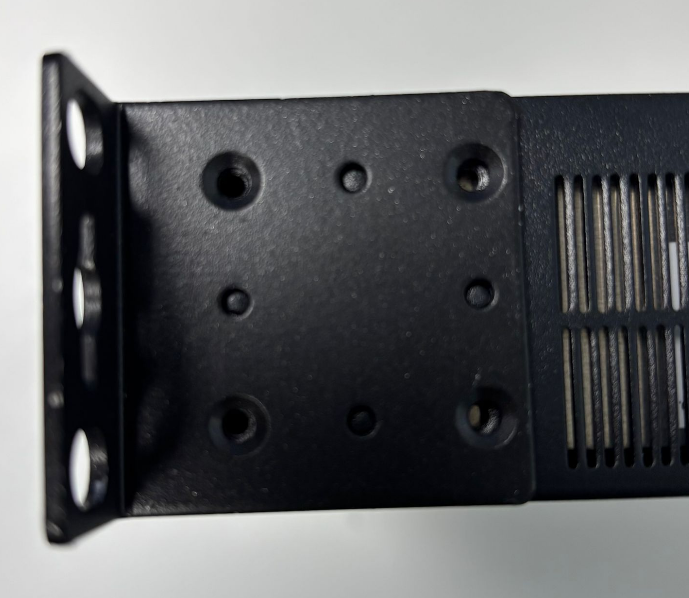

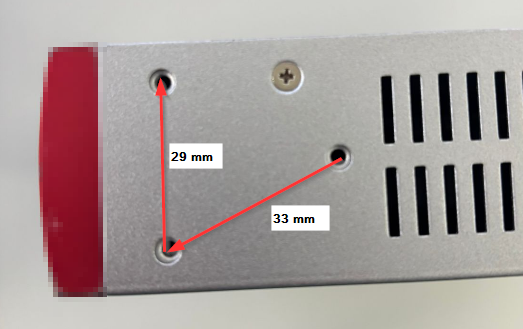

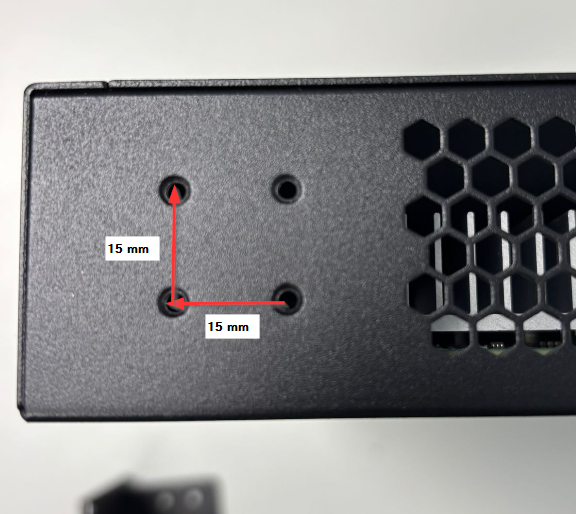

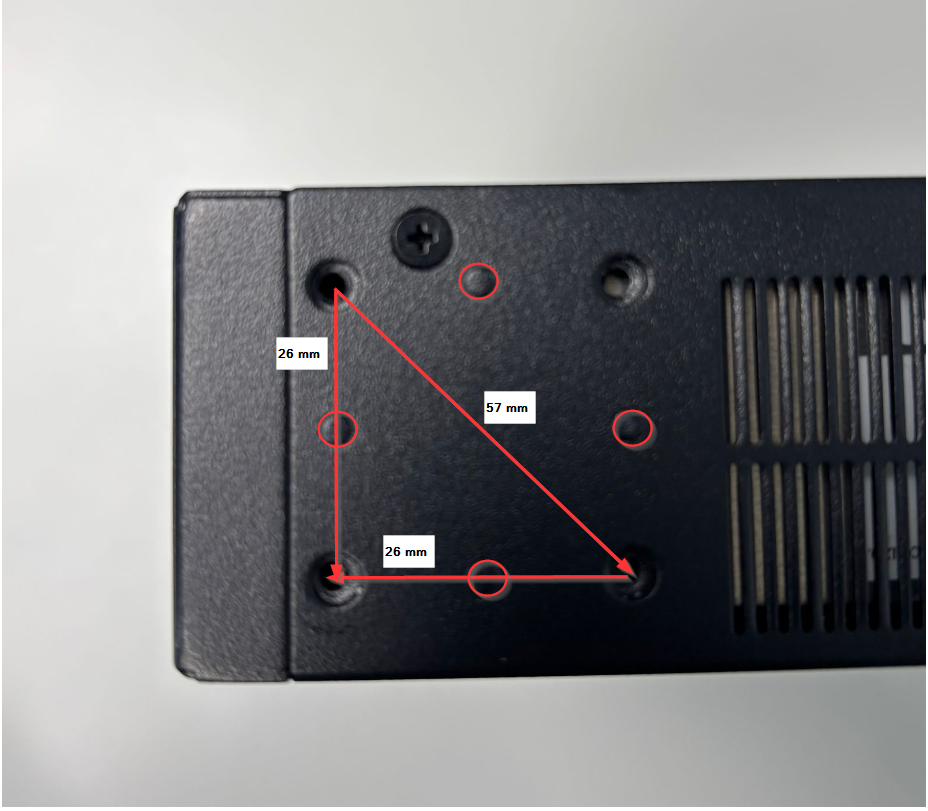

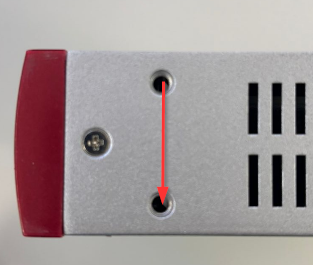

Zyxel switches może mieć dwa różne układy otworów montażowych. Obie opcje pokazano na zdjęciach wraz z wymiarami.

W poniższej tabeli można znaleźć informacje o tym, które modele switches nadają się do montażu w szafie, a które nie. Zawiera ona również wymiary urządzeń i rozmiary montażowe.

Model	Możliwość montażu w szafie	W zestawie zestaw do montażu w szafie 19-calowej	Wymiary urządzenia (szer. × gł. × wys., mm)	Rozmiar zestawu do montażu w szafie 19" na stronę (mm)
GS1100-24ES	Tak	Tak	280 x 126 x 44	~101,3 mm
GS1900-24E	Tak	Tak	267 x 162 x 42	~107,8 mm
GS1915-24E	Tak	Tak	267 x 162 x 42	~107,8 mm
GS1100-24E	Tak	Tak	267 x 162 x 42	~107,8 mm
GS1350-12HP	Tak	Tak	267 x 162 x 44	~107,8 mm
GS2220-10	Tak	Tak	267 x 162 x 44	~107,8 mm
GS2220-10HP	Tak	Tak	267 x 162 x 44	~107,8 mm
GS1920-8HPV2	Tak	Nie	267 x 162 x 44	~107,8 mm
GS1900-24	Tak	Tak	440 x 131 x 44	~26 mm
GS1900-48	Tak	Tak	440 x 200 x 44	~26 mm
GS1920-48V2	Tak	Tak	440 x 200 x 44,5	~26 mm
GS2220-50	Tak	Tak	440 x 200 x 44,5	~26 mm
XGS1935-28	Tak	Tak	440 x 270 x 43	~26 mm
XGS1935-28HP	Tak	Tak	440 x 270 x 43	~26 mm
XGS1935-52	Tak	Tak	440 x 270 x 43	~26 mm
XGS1935-52HP	Tak	Tak	440 x 270 x 43	~26 mm
GS1920-24V2	Tak	Tak	441 x 131 x 44	~26 mm
GS2220-28	Tak	Tak	441 x 131 x 44	~26 mm
GS1350-26HP	Tak	Tak	441 x 270 x 44	~26 mm
GS1920-24HPV2	Tak	Tak	441 x 270 x 44	~26 mm
GS1920-48HPV2	Tak	Tak	441 x 270 x 44	~26 mm
XGS1930-28	Tak	Tak	441 x 270 x 44	~26 mm
XGS1930-52	Tak	Tak	441 x 270 x 44	~26 mm
XMG1930-30	Tak	Tak	441 x 270 x 44	~26 mm
GS2220-28HP	Tak	Tak	441 x 270 x 44	~26 mm
GS2220-50HP	Tak	Tak	441 x 270 x 44	~26 mm
XGS2220-30	Tak	Tak	441 x 270 x 44	~26 mm
XGS2220-30F	Tak	Tak	441 x 270 x 44	~26 mm
XGS2220-54	Tak	Tak	441 x 270 x 44	~26 mm
XGS1930-28HP	Tak	Tak	441 x 330 x 44	~26 mm
XGS1930-52HP	Tak	Tak	441 x 330 x 44	~26 mm
XMG1930-30HP	Tak	Tak	441 x 330 x 44	~26 mm
XMG2230-28HP	Tak	Tak	441 x 330 x 44	~26 mm
XMG2230-52HP	Tak	Tak	441 x 330 x 44	~26 mm
XGS2220-30HP	Tak	Tak	441 x 330 x 44	~26 mm
XGS2220-54HP	Tak	Tak	441 x 330 x 44	~26 mm
XGS2220-54FP	Tak	Tak	441 x 330 x 44	~26 mm
XS3800-28	Tak	Tak	441 x 360 x 44	~26 mm
GS1350-18HP	Tak	Tak	330 x 230 x 44	~76,3 mm
GS1900-24EP	Tak	Tak	330 x 230 x 44	~76,3 mm
GS1915-24EP	Tak	Tak	330 x 230 x 44	~76,3 mm
XS1930-10	Tak	Tak	330 x 230 x 44	~76,3 mm
XS1930-12F	Tak	Tak	330 x 230 x 44	~76,3 mm
XS1935-12F	Tak	Tak	330 x 230 x 44	~76,3 mm
XS1930-12HP	Tak	Tak	330 x 230 x 44	~76,3 mm
XMG1915-18EP	Tak	Tak	330 x 230 x 44	~76,3 mm
XGS1210-12	Nie	Nie	250 x 104 x 27	Urządzenie biurkowe
XGS1250-12	Nie	Nie	250 x 104 x 27	Urządzenie stacjonarne
GS1900-8	Nie	Nie	250 x 104 x 27	Urządzenie stacjonarne
GS1900-8HP	Nie	Nie	250 x 104 x 27	Urządzenie stacjonarne
GS1900-10HP	Nie	Nie	250 x 104 x 27	Urządzenie stacjonarne
GS1915-8	Nie	Nie	250 x 104 x 27	Urządzenie stacjonarne
GS1915-8EP	Nie	Nie	250 x 104 x 27	Urządzenie stacjonarne
XMG1915-10E	Nie	Nie	250 x 104 x 27	Urządzenie stacjonarne
XMG1915-10EP	Nie	Nie	250 x 104 x 27	Urządzenie stacjonarne
XGS1010-12	Nie	Nie	250 x 104 x 27	Urządzenie stacjonarne
GS1100-10HP	Nie	Nie	250 x 104 x 27	Urządzenie stacjonarne
GS1100-16	Tak	Nie	215 x 133 x 42	~134 mm
GS1100-16S	Tak	Tak	215,5 x 133 x 44	~134 mm
GS1200-5	Nie	Nie	121 x 75 x 26	Urządzenie biurkowe
GS-105BV3	Nie	Nie	121 x 75 x 26	Urządzenie stacjonarne
GS1005HP	Nie	Nie	121 x 75 x 26	Urządzenie stacjonarne
GS-108BV5	Nie	Nie	126 x 51,8 x 24	Urządzenie stacjonarne
GS-108SV2	Nie	Nie	138,1 x 67,6 x 28,6	Urządzenie stacjonarne
GS1200-5HPV3	Nie	Nie	155 × 85 × 26	Urządzenie stacjonarne
GS1200-8	Nie	Nie	155 x 85 x 26	Urządzenie biurkowe
GS-108BV3	Nie	Nie	155 x 85 x 26	Urządzenie biurkowe
XMG-105	Nie	Nie	160 x 110 x 26	Urządzenie biurkowe
XMG-105HP	Nie	Nie	160 x 110 x 26	Urządzenie stacjonarne
MG-105	Nie	Nie	160 x 110 x 26	Urządzenie biurkowe
GS1200-10V3	Nie	Nie	193 × 85 × 26	Urządzenie stacjonarne
GS1200-8HPV3	Nie	Nie	193 × 85 × 26	Urządzenie stacjonarne
GS1200-5HPV2	Nie	Nie	193 x 84 x 26	Urządzenie stacjonarne
GS1350-6HP	Nie	Nie	193 x 84 x 26	Urządzenie stacjonarne
GS1200-8HPV2	Nie	Nie	240 x 105 x 26	Urządzenie stacjonarne
GS1008HP	Nie	Nie	240 x 105 x 26	Urządzenie stacjonarne
XMG-108	Nie	Nie	240 x 105 x 27	Urządzenie stacjonarne
XMG-108HP	Nie	Nie	240 x 105 x 27	Urządzenie stacjonarne
MG-108	Nie	Nie	240 x 106 x 26	Urządzenie biurkowe
GS-105BV5	Nie	Nie	82,5 x 46,8 x 24	Urządzenie stacjonarne
GS-105SV2	Nie	Nie	99,1 x 67,6 x 28,6	Urządzenie stacjonarne
