Ważna informacja: |
Ramki Jumbo to ramki Ethernet, które przekraczają standardowe 1500 bajtów. Po prawidłowym skonfigurowaniu mogą znacznie poprawić wydajność w sieciach lokalnych poprzez zmniejszenie narzutu. Jednak ramki Jumbo mogą łatwo przynieść odwrotny skutek, jeśli cała ścieżka sieciowa nie jest skonfigurowana do ich obsługi, co prowadzi do porzucania pakietów, fragmentacji i mylących błędów.
Dlaczego warto używać ramek Jumbo?
| Korzyści | Opis |
|---|---|
| Niższy narzut TCP/IP | Mniejszy stosunek nagłówka do ładunku. |
| Mniej przerwań procesora | Mniej pakietów oznacza mniej pracy dla procesora. |
| Zoptymalizowany dla 10G+/wysokich wolumenów | Idealny do NAS, kopii zapasowych, wideo, przesyłania dużych plików. |
Standardowe MTU: 1500 bajtów
Typowa ramka Jumbo: 9000 bajtów (czasami 9216, 9600 lub nawet 16384+ w zależności od stosu protokołów).
Kiedy ramki Jumbo powodują problemy
Ramki Jumbo nie działają automatycznie. Jeśli nawet jedno urządzenie na ścieżce nie jest w stanie ich obsłużyć, może dojść do
Fragmentacja lub porzucanie pakietów
Błędy, takie jak
zbyt długa wiadomośćZerwane połączenia lub tajemnicze problemy z siecią
Zalecane ustawienia MTU według przypadków użycia
| Scenariusz | Zalecane MTU |
|---|---|
| Standardowa sieć LAN | 1500 |
| PPPoE przez ISP | 1492 |
| IPsec VPN | 1436-1460 |
| Tylko VLAN (bez tunelowania) | 1522 |
| Ramki Jumbo w sieci LAN 10G | 9000 (lub 9216) |
| Jumbo + VPN + VLAN (multi-overlay) | do 9600-16384 |
Rzeczywiste MTU powinno zawsze uwzględniać nagłówki (Ethernet, VLAN, IP, TCP/UDP, IPsec itp.).
Przypadek rzeczywisty: MTU 9000 ≠ 9000-bajtowy ładunek
MTU zostało ustawione na 9000, ale każdy ładunek powyżej 8968 bajtów nie powiódł się.
Konfiguracja testowa:
Mac Studio (macOS 15.5)
Synology NAS
Zyxel XGS1250-12 switch
Router MikroTik
-
Dwa adaptery:
Wbudowany 10GBase-T
Sonnet Solo 10G SFP+ przez Thunderbolt
Metodologia testu:
Testy ping z obu interfejsów przy użyciu dużych ładunków(ping -s) z i bez specyfikacji źródłowego adresu IP(-S).
Wyniki testu:
| Źródłowy adres IP | Ładunek(-s) |
Wynik |
|---|---|---|
| 192.168.1.14 | 8968 | Straty 100%, zbyt długawiadomość |
| 192.168.1.14 | 8168 | 0% strat |
| 192.168.1.24 | 8968 | 100% strat |
| 192.168.1.24 | 8168 | 0% strat |

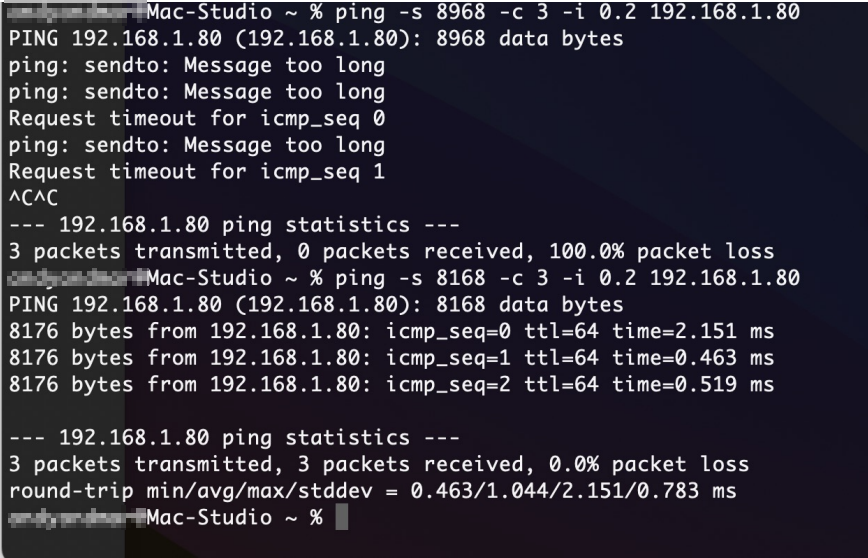

Raport z testu zgodności MTU 9000 (karta wewnętrzna (10GBase-T))
Obserwacja: MTU 9000 jest ustawione, ale pakiety powyżej 8968 bajtów zawodzą. Wskazuje to na sprzętowe lub sterownikowe ograniczenie rozmiaru ładunku.

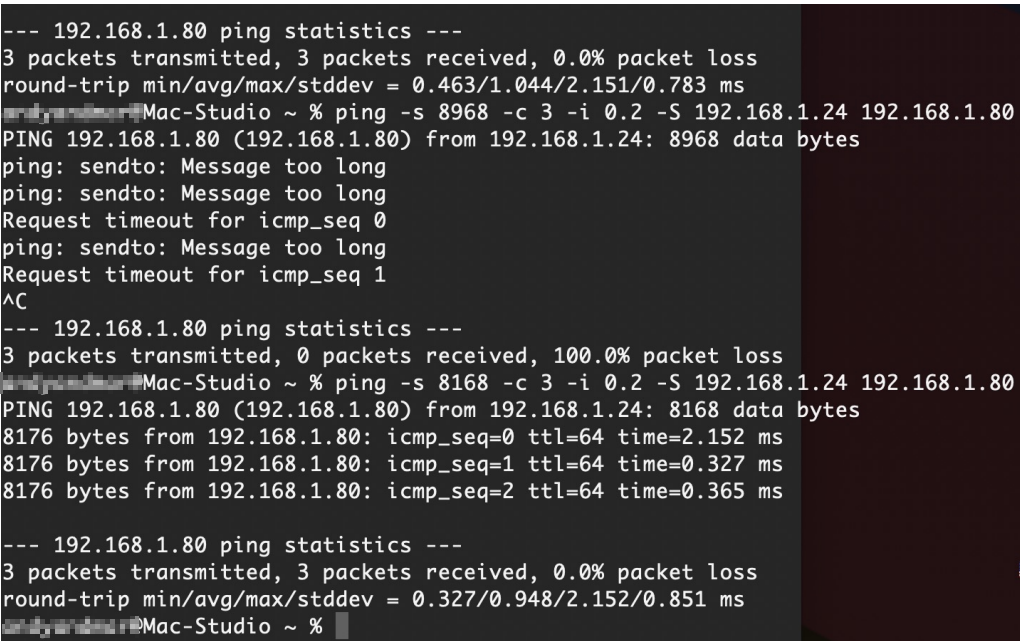

Raport z testu zgodności MTU 9000 (karta zewnętrzna (Sonnet Solo 10G SFP+))
Obserwacja: Zaobserwowano identyczne zachowanie. Pakiety o rozmiarze 8968 bajtów nie przechodzą, podczas gdy pakiety o rozmiarze 8168 bajtów przechodzą pomyślnie. Wskazuje to, że ograniczenie nie dotyczy tylko domyślnego adaptera.
Kluczowe wnioski:
Nawet przy MTU ustawionym na 9000 w macOS, pakiety większe niż ~8968 bajtów były odrzucane.
Problem wystąpił na obu adapterach, więc nie jest to zależne od sprzętu.
Najbardziej prawdopodobna przyczyna: ograniczenie w stosie sieciowym macOS lub sterowniku karty.
Obsługa Jumbo Frame przez Zyxel switch jest potwierdzona (sprawdź kartę katalogową).
Najlepsze praktyki i zalecenia
Zawsze testuj rzeczywiste limity obciążenia; nie ustawiaj na ślepo MTU na 9000.
Użyj
ping -s(macOS/Linux) lubping -l(Windows), aby przetestować rzeczywisty maksymalny rozmiar ładunku.Upewnij się, że każde urządzenie na ścieżce (switches, adaptery, NAS, firewalle) obsługuje ustawione MTU.
-
Jeśli pojawi się błąd
Message too long:Zmniejsz do 8168 bajtów i przetestuj ponownie.
Dostosuj MTU na podstawie rozmiaru ładunku, a nie tylko ustawień.
Wnioski
Jumbo Frame ≠ gwarantowana obsługa 9000-bajtowego ładunku.
Samo ustawienie MTU na 9000 nie oznacza, że system obsłuży pakiety o takim rozmiarze. Ograniczenia sterownika, systemu operacyjnego lub sprzętu mogą po cichu blokować pakiety przekraczające rzeczywisty próg, taki jak ~8968 bajtów.
Jumbo Frame może przynieść wzrost wydajności - ale tylko wtedy, gdy wszystkie części stosu sieciowego faktycznie obsługują go od końca do końca.
