Przełącznik sieciowy - Konfiguracja SNMP [Konfiguracja podstawowa]

Simple Network Management Protocol (SNMP) to protokół warstwy aplikacji używany do zarządzania i monitorowania urządzeń opartych na protokole TCP/IP. SNMP służy do wymiany informacji o zarządzaniu między systemem zarządzania siecią (NMS) a elementem sieci (NE).

Sieć zarządzana przez SNMP składa się z dwóch głównych komponentów: Agentów i Menedżera.

Agent to moduł oprogramowania zarządzającego, który znajduje się w zarządzanym przełączniku (Switch). Agent tłumaczy lokalne informacje o zarządzaniu z zarządzanego przełącznika na formę zgodną z SNMP.

Co więcej, zawiera zmienne obiektowe/obiekty zarządzane, które definiują każdy element informacji, które mają być zbierane o przełączniku. Przykłady zmiennych obejmują liczbę otrzymanych pakietów, status portu węzła i tak dalej. Baza informacji o zarządzaniu (MIB) to zbiór zarządzanych obiektów. SNMP pozwala menedżerowi i agentom komunikować się w celu uzyskania dostępu do tych obiektów.

Menedżer jest konsolą, za pośrednictwem której administratorzy sieci wykonują funkcje zarządzania siecią. Wykonuje aplikacje, które kontrolują i monitorują zarządzane urządzenia.

Ponadto może zarządzać i monitorować przełącznik przez sieć za pośrednictwem SNMP w wersji pierwszej (SNMPv1), SNMP w wersji 2c lub SNMP w wersji 3.

1) Konfiguracja SNMP

Ten samouczek pokaże, jak skonfigurować podstawową konfigurację SNMP na naszych przełącznikach.

1. Uzyskaj dostęp do urządzenia, wpisując jego adres IP w wierszu adresu przeglądarki i zaloguj się przy użyciu poświadczeń urządzenia

2. Na pulpicie nawigacyjnym kliknij Quick Link SNMP Status

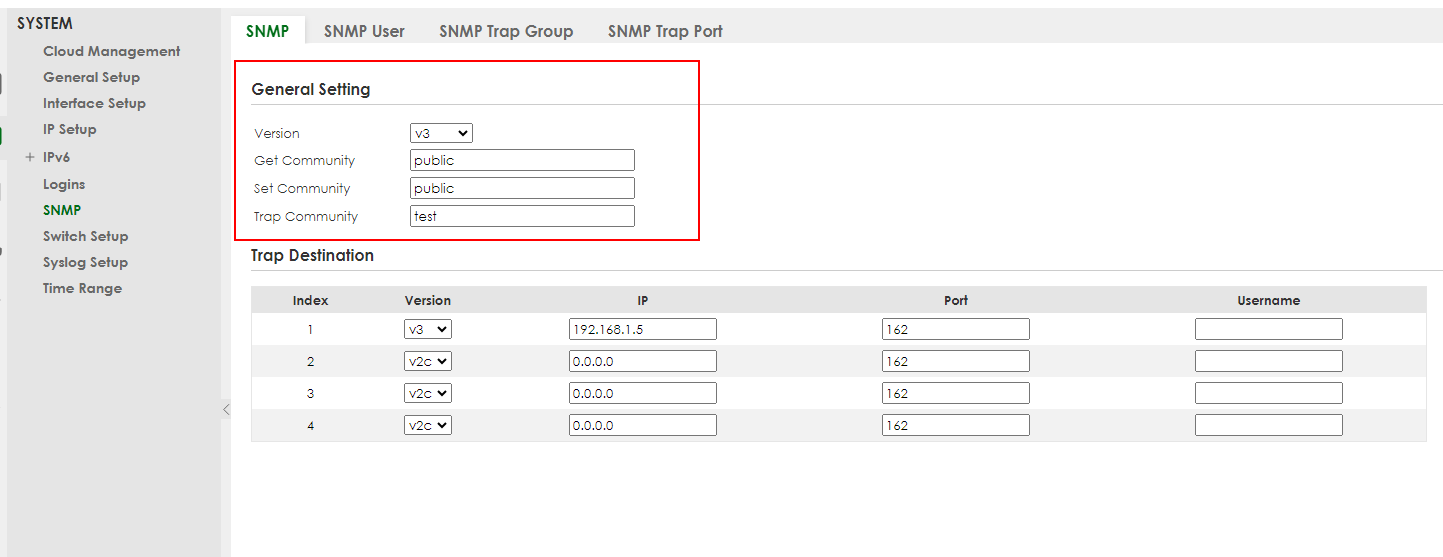

3. Wybierz żądaną wersję SNMP, a następnie skonfiguruj Get, Set i Trap Community zgodnie z oprogramowaniem do zarządzania SNMP (domyślnie: public).

5. Skonfiguruj Trap Destination, aby przełącznik mógł wysyłać pułapki (powiadomienia) do oprogramowania zarządzającego SNMP z grupą pułapek skonfigurowaną przez użytkownika, a następnie "Apply".

6. Przejdź do:

Trap Group, aby określić typy pułapek SNMP, które mają być wysył ane do menedżera SNMP, a następnie użyj ekranu Trap Port, aby wybrać, jaki typ grupy pułapek jest odbierany na którym porcie przełącznika.

8. W przypadku korzystania z protokołu SNMPv3, należy skonfigurować kilka parametrów specyficznych dla użytkownika, jak poniżej

9. Aby utworzyć użytkownika, należy przejść do ekranu SNMP User i dodać tam użytkownika.

Następnie przejdź do:

2) Konfiguracja SNMP w starszym interfejsie GUI

Ten samouczek pokaże, jak skonfigurować podstawową konfigurację SNMP na naszych przełącznikach.

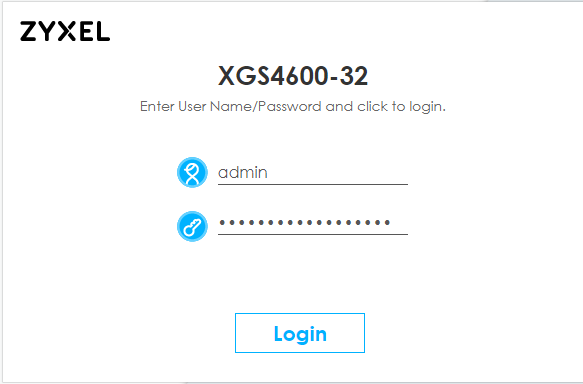

1. Uzyskaj dostęp do urządzenia, wprowadzając jego adres IP w wierszu adresu przeglądarki i zaloguj się przy użyciu poświadczeń urządzenia

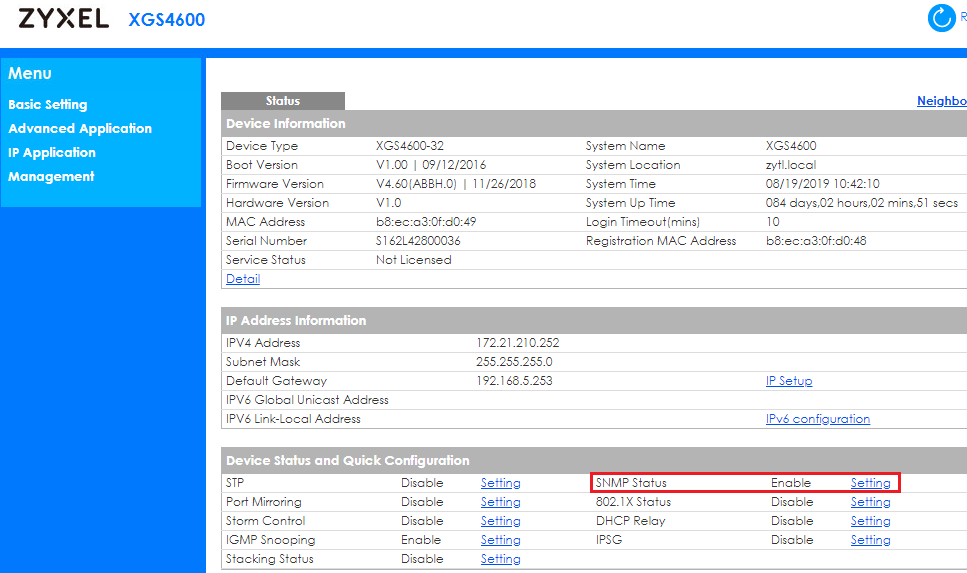

2. Na pulpicie nawigacyjnym kliknij przycisk Quick Link SNMP Status > Setting.

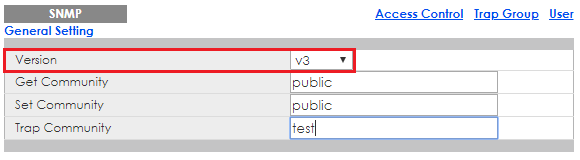

3. Wybierz tutaj wersję SNMP, której chcesz używać

4. Skonfiguruj Get, Set i Trap Community zgodnie z oprogramowaniem do zarządzania SNMP (domyślnie: public).

5. Skonfiguruj Trap Destination, aby przełącznik mógł wysyłać pułapki (powiadomienia) do oprogramowania zarządzającego SNMP z grupą pułapek skonfigurowaną przez użytkownika, a następnie "Apply".

6. Przejdź do ekranu Trap Group, aby określić typy pułapek SNMP, które mają być wysyłane do menedżera SNMP.

7. Użyj ekranu Trap Port, aby wybrać, jaki typ grupy pułapek jest odbierany na którym porcie przełącznika.

8. W przypadku korzystania z protokołu SNMPv3 należy skonfigurować niektóre parametry specyficzne dla użytkownika

9. Aby utworzyć użytkownika, należy przejść do ekranu SNMP User i dodać tam użytkownika.
