GS1200/XGS1210/XGS1250 - Configurare setare de bază, VLAN, LAG, Actualizare Firmware

Acest articol va explica cum să configurați dispozitivul switch (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) și să setați o nouă adresă IP, DHCP, configurarea VLAN, agregarea legăturilor, actualizarea firmware-ului prin ZON & Web GUI, precum și cum să accesați dispozitivul. De asemenea, acest articol va arăta protecția la supraîncălzire (semnul galben de exclamare) și cum să resetați switch-ul dacă ceva nu merge bine.

NOTĂ! Vă rugăm să actualizați firmware-ul la cea mai recentă versiune din cauza problemelor anterioare de firmware pe aceste modele. Navigați la secțiunea de actualizare firmware din acest articol pentru a vedea cum.

1) Setare de bază

1.1 Autentificare pe dispozitiv

Rețineți că seria XGS1200 este configurată cu IP static. Deci setați PC-ul la IP static în gama 192.168.1.0/24 (de exemplu 192.168.1.100) și apoi accesați http://192.168.1.3 și introduceți parola 1234.

Dacă întâmpinați probleme, vă rugăm să consultați acest articol despre cum să accesați interfața Web GUI a dispozitivului dumneavoastră:

1) Accesarea routerului prin Web GUI

2) Atribuirea unui IP static unui PC cu Windows

1.2 Schimbarea adresei IP

La prima autentificare pe switch, vi se va solicita să schimbați adresa IP a switch-ului.

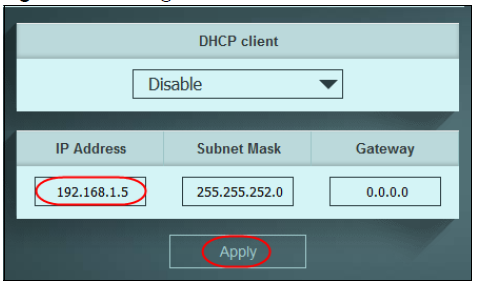

Activați DHCP pe switch sau păstrați-l dezactivat și schimbați IP-ul static al dispozitivului.

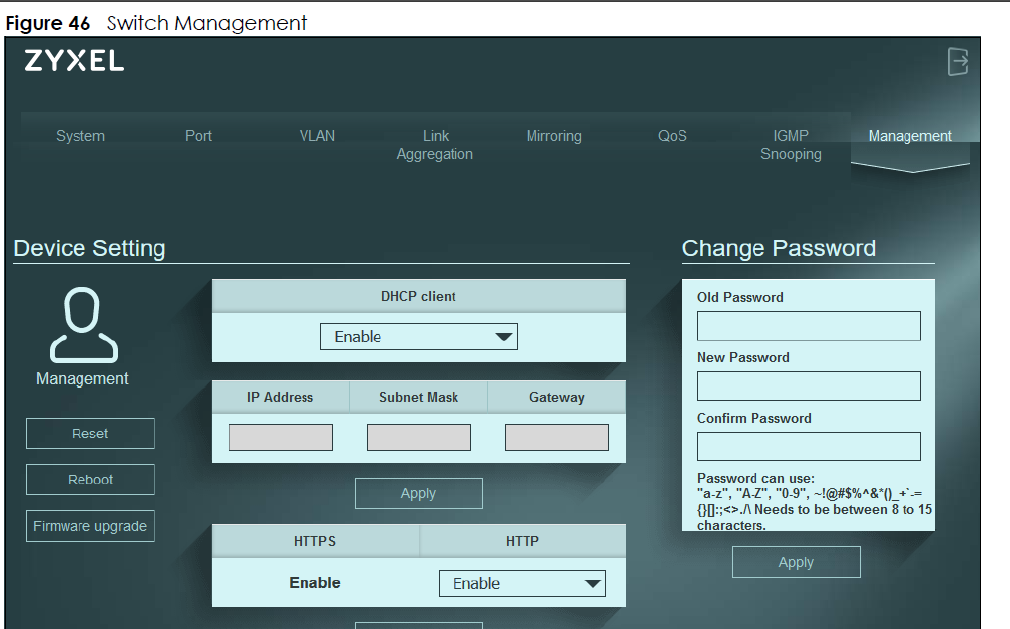

Puteți de asemenea să navigați la "Management" în interfața GUI a switch-ului pentru a schimba adresa IP.

2) Configurarea VLAN

Dacă nu sunteți sigur ce să configurați în secțiunea VLAN, vă rugăm să citiți mai multe despre VLAN-uri aici.

2.1 Cum funcționează VLAN-ul

Pentru a înțelege elementar VLAN-urile și pentru a realiza o configurare de bază funcțională a VLAN-ului, trebuie să rețineți câteva puncte:

1. Puteți avea doar 1 membru netagged (fără etichetă) pe port

2. Membru netagged = PVID

2. Tot ce este altceva trebuie să fie tag-uit (cu etichetă)

3. Aproape toate calculatoarele nu pot gestiona traficul tag-uit, deci portul unde conectați un PC trebuie să aibă un VLAN netagged

4. În unele cazuri rare, aceste reguli nu se aplică

2.2 Configurarea VLAN-urilor

Pentru a configura VLAN-ul, vă rugăm să alegeți PVID-ul corespunzător al portului respectiv (de obicei VLAN-ul de management 1).

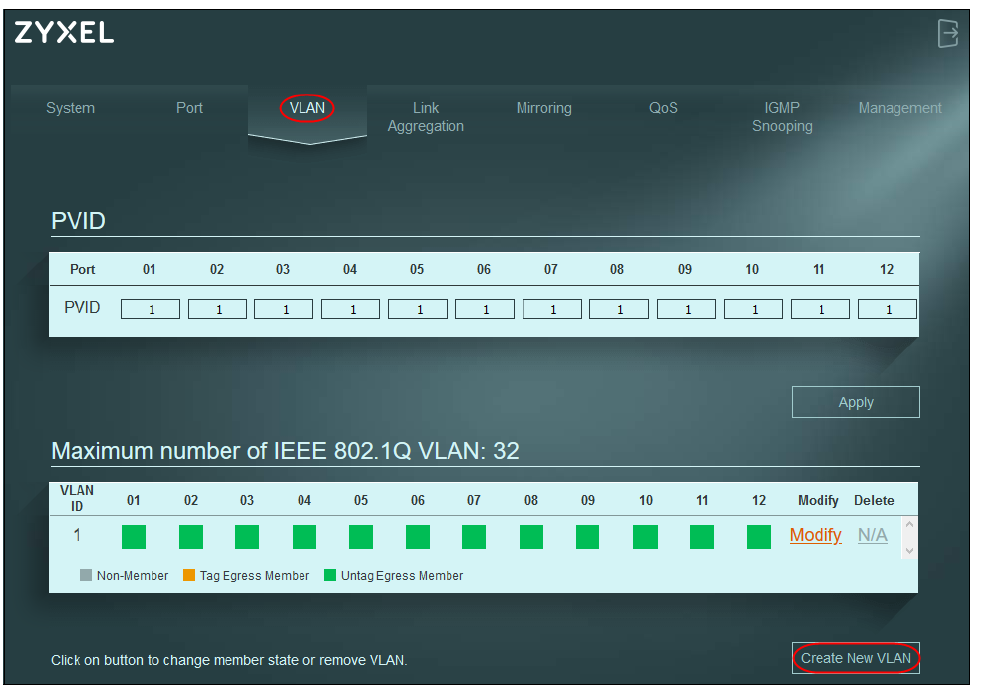

Apoi, pentru a crea un VLAN nou, apăsați butonul "Create new VLAN" de mai jos.

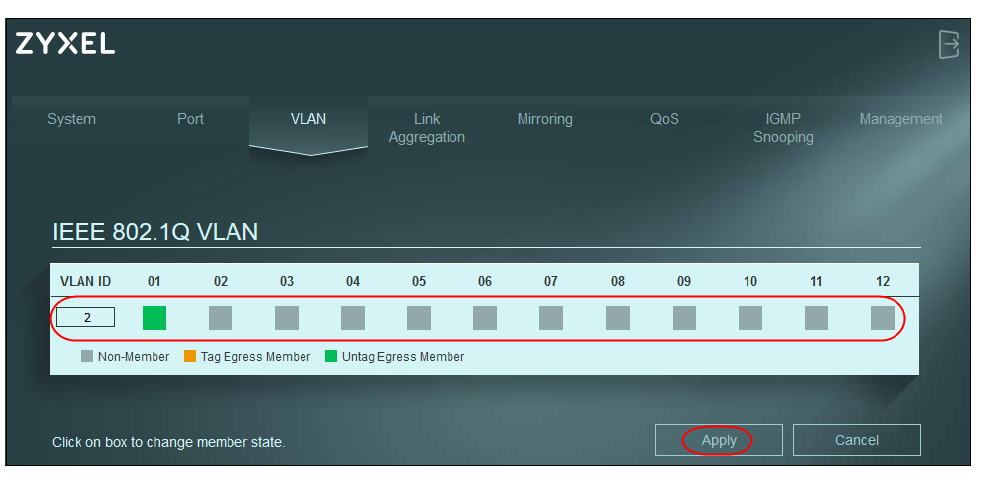

Alegeți ID-ul VLAN-ului și marcați porturile pe care doriți să aplicați noul VLAN. De obicei, veți tag-ui noul membru VLAN deoarece PVID 1 este "Untag Egress Member". Asigurați-vă că marcați VLAN2 cu porturile portocalii. Apoi apăsați "Apply".

2.3 Rezultatul configurării VLAN

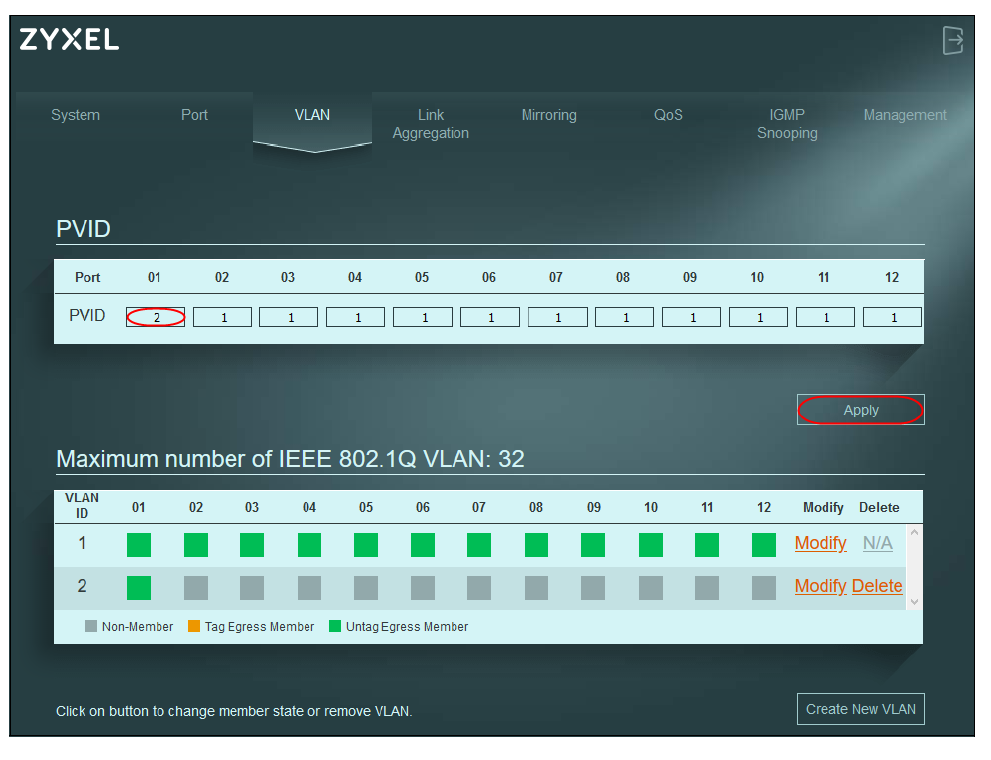

Notă! De obicei, puteți folosi doar 1 membru netagged pe port. Vă recomandăm să configurați VLAN 2 ca "Tag Egress Member" (membru portocaliu) și nu netagged în acest scenariu.

3) Agregarea legăturilor / Echilibrarea încărcării

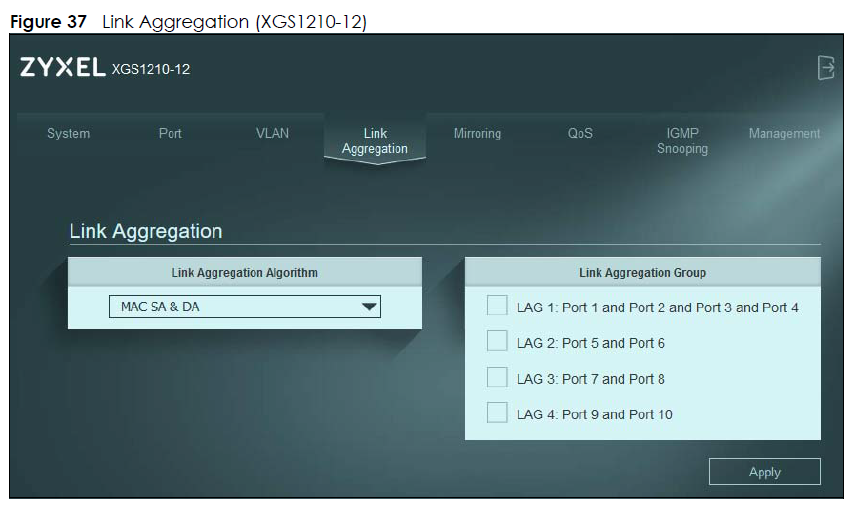

Agregarea legăturilor (LAG) constă în combinarea a două porturi într-unul singur pentru a obține o capacitate mai mare (viteză sau fiabilitate) pe legătură. Citiți mai multe aici.

Configurarea agregării legăturilor pe aceste switch-uri este foarte ușoară, dar și limitată ca personalizare.

Aveți patru opțiuni:

- Agregarea legăturilor pentru porturile 1, 2, 3 și 4

- Agregarea legăturilor pentru porturile 5 și 6

- Agregarea legăturilor pentru porturile 7 și 8 și/sau;

- Agregarea legăturilor pentru porturile 9 și 10

3.1 Abrevieri LAG

MAC SA - Distribuie traficul bazat pe adresa MAC sursă a pachetului

MAC DA - Distribuie traficul bazat pe adresa MAC destinație a pachetului

MAC SA & DA - Distribuie traficul bazat pe o combinație între adresa MAC sursă și destinație a pachetului

4) Actualizare Firmware

Această secțiune vă va arăta cum să faceți upgrade firmware-ului dispozitivului la cea mai recentă versiune software.

4.1 Folosind utilitarul ZON

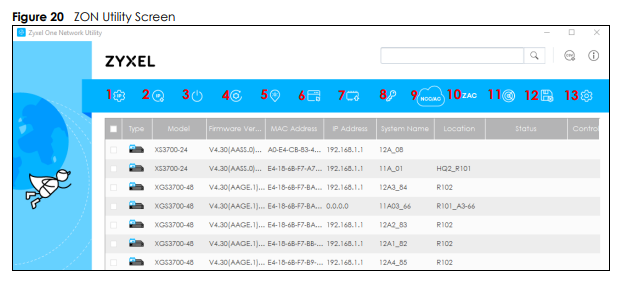

Descărcați Zyxel One Network Utility (ZON) și instalați-l.

Selectați (marcați) dispozitivul și apoi faceți clic pe Firmware upgrade pentru a actualiza firmware-ul pe dispozitivul selectat (7).

4.2 Folosind Web GUI

Mai întâi descărcați cel mai recent firmware de pe https://download.zyxel.com, sau mergeți direct la pagina de descărcare pentru dispozitivul dumneavoastră aici:

GS1200-8HPv2 - Pagina de descărcare

XGS1250 - Pagina de descărcare

XGS1210 - Pagina de descărcare

Descărcați firmware-ul și salvați-l pe PC. Asigurați-vă că dezarhivați fișierul descărcat înainte de a continua.

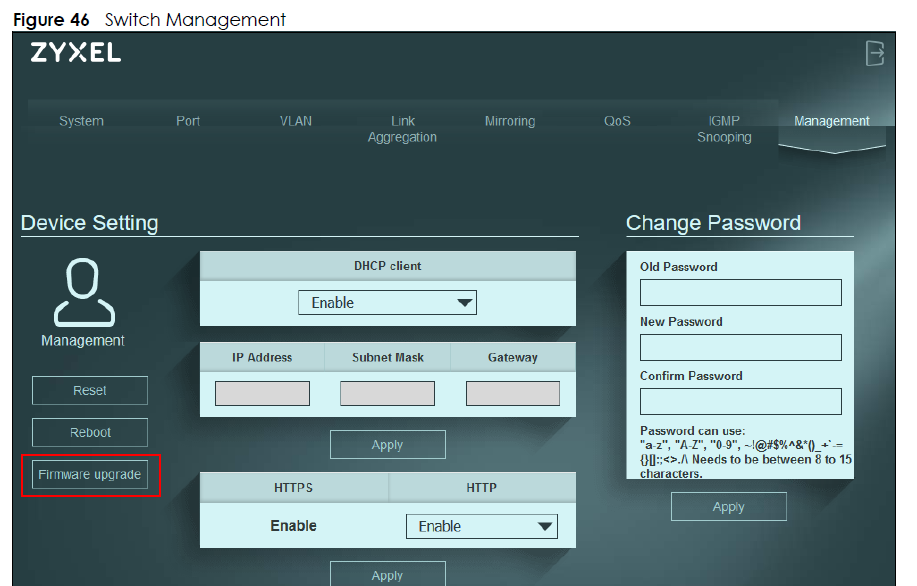

Următor, autentificați-vă pe switch (dacă întâmpinați probleme, faceți clic aici) și navigați la Management -> Firmware Upgrade

Alegeți fișierul firmware dezarhivat făcând clic pe butonul "Path" și după ce ați selectat firmware-ul, faceți clic pe upgrade.

5) Depanare

5.1 Resetarea switch-ului

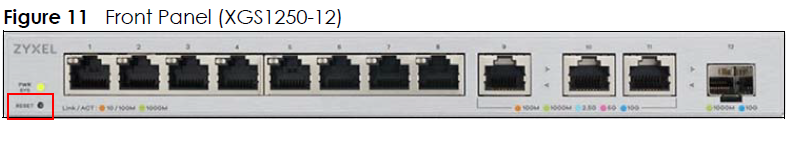

Dacă întâmpinați probleme cu switch-ul, este o idee foarte bună să resetați switch-ul la setările din fabrică. Pentru a reseta acest switch, porniți dispozitivul și apoi țineți apăsat butonul RESET timp de 15 secunde, situat în partea stângă jos a carcasei, apoi eliberați-l.

5.2 Negociere automată - Link-ul este doar de 100 Mbit/s

Implicit, switch-ul ar trebui să negocieze automat 1000 Mbit/s (1 Gbit) pe port cu dispozitivul conectat la acel port, însă în unele cazuri, acest lucru poate să nu reușească și veți vedea doar 100 Mbit/s pe un port.

Soluțiile posibile sunt;

a) Schimbați cablul

Adesea, cablurile defecte conectate la switch sunt principala cauză pentru care link-ul este doar 100 Mbit/s. Dacă încercați să forțați 1000 Mbit/s pe switch, probabil va afișa "link down". Prin urmare, switch-ul nu poate seta viteza static la 1 Gbit/s pentru a forța portul să negocieze deoarece link-ul va cădea.

b) Încercați un alt port

Următoarea soluție este să schimbați portul pentru a vedea dacă toate porturile se comportă la fel.

c) Încercați un alt dispozitiv cu același port și același cablu

Acest lucru va determina dacă există o problemă cu placa de rețea a dispozitivului conectat la switch.

5.3 Probleme cu furtuna de broadcast și bucle

Dacă suspectați că aveți furtuni de broadcast/multicast în rețeaua dvs. și pe switch, puteți activa "Broadcast Storm Control" și setați-l la 100 pps (pachete pe secundă), precum și dezactivați "Loop Prevention" pentru a vedea dacă se schimbă ceva.

5.4 Protecție la supraîncălzire (doar XGS1250)

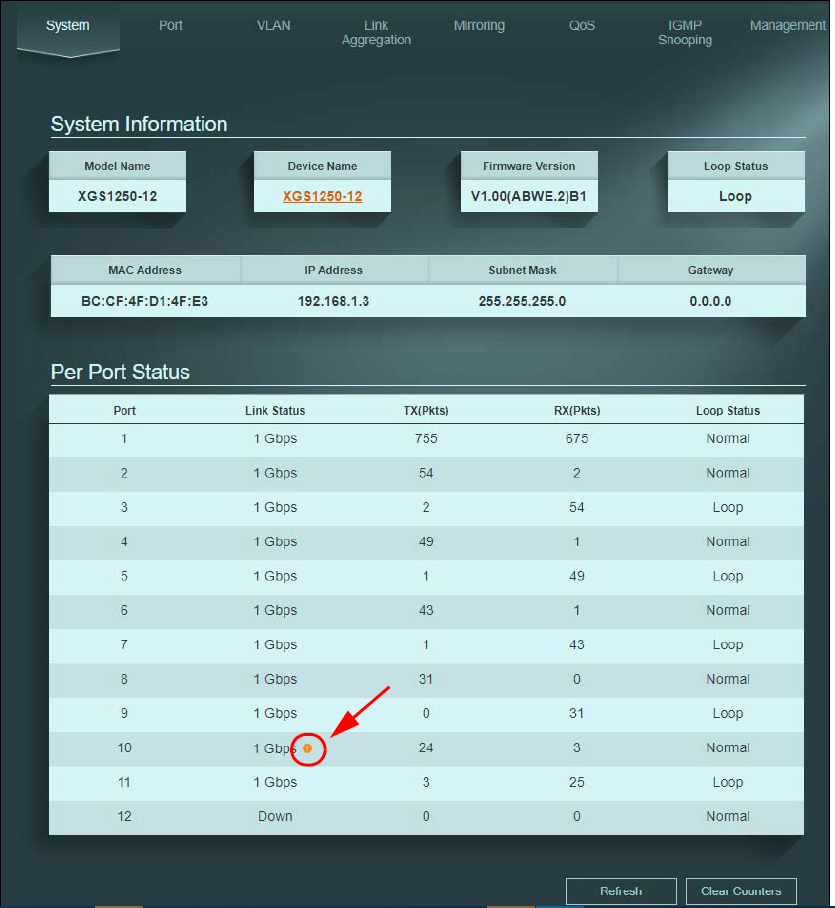

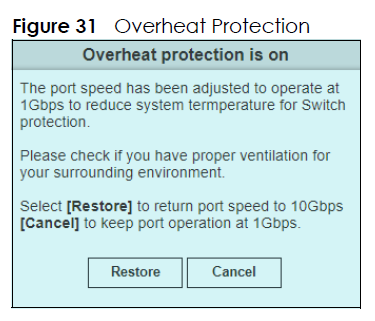

Dacă porturile de 10 gigabiți se supraîncălzesc prea mult timp, acestea vor reduce automat viteza portului la 1 Gbit pentru protecție. Veți vedea o mică pictogramă galbenă de exclamare lângă starea link-ului pe ecranul sistemului. Asigurați-vă că mediul nu depășește 40 grade Celsius.

Faceți clic pe semnul de exclamare pentru a reveni la viteza de 10 Gbit pe portul de 10 Gbit.
