Izolarea VLAN [Comutator de rețea] - Configurați izolarea de nivel 2, cu excepția Serverelor sau Imprimantelor.

Introducere

Izolarea VLAN (Virtual Local Area Network - Rețea locală virtuală) este o caracteristică crucială a comutatoarelor Zyxel, care le permite administratorilor de rețea să controleze eficient traficul de rețea și să îmbunătățească securitatea, permițând comunicarea numai între anumite dispozitive specifice din cadrul unui VLAN. Acest articol oferă o înțelegere în profunzime a izolării VLAN, a funcționalității sale și instrucțiuni pas cu pas despre cum să o configurați pe switch-ul Zyxel. În plus, vom explora un scenariu din lumea reală pentru a ilustra aplicarea practică a izolării VLAN.

Ce este izolarea VLAN?

Izolarea VLAN este o configurație de rețea care permite segmentarea dispozitivelor din cadrul aceluiași VLAN. Aceasta vă permite să izolați dispozitive specifice, permițând în același timp comunicarea cu excepțiile desemnate, cum ar fi serverele sau imprimantele. Izolarea VLAN îmbunătățește securitatea rețelei prin prevenirea comunicării neautorizate în cadrul unui VLAN și asigură o gestionare eficientă a traficului.

Cum funcționează izolarea VLAN

Izolarea VLAN funcționează pe baza următoarelor principii:

1. Izolarea porturilor în cadrul unui VLAN

• Izolarea VLAN simplifică izolarea porturilor în cadrul unui VLAN, permițându-vă să specificați ce porturi nu trebuie izolate. Acest lucru se realizează prin adăugarea acestor porturi la "lista de porturi promiscue".
• Comutatorul clasifică automat porturile rămase în cadrul aceluiași VLAN ca porturi izolate și restricționează traficul între ele.

2. 2. Porturi promiscue

• Porturile promiscue sunt excepții în cadrul unui VLAN. Dispozitivele conectate la aceste porturi pot comunica cu orice port din cadrul aceluiași VLAN, inclusiv cu alte porturi promiscue și porturi izolate.
• Porturile promiscue sunt alocate de obicei unor dispozitive precum serverele sau imprimantele care trebuie să interacționeze cu diverse dispozitive din cadrul VLAN-ului.

3. 3. Porturile izolate

• Porturileizolate constituie majoritatea porturilor din cadrul unui VLAN. Dispozitivele conectate la porturile izolate pot comunica numai cu porturile promiscue din cadrul aceluiași VLAN.
• Comunicarea între porturile izolate este blocată automat de către switch pentru a impune izolarea.

Configurarea izolării VLAN

Iată un ghid pas cu pas despre cum să configurați izolarea VLAN pe switch-ul Zyxel:

1. Configurarea comutatorului de acces: Conectați-vă la interfața de gestionare bazată pe web a comutatorului Zyxel.

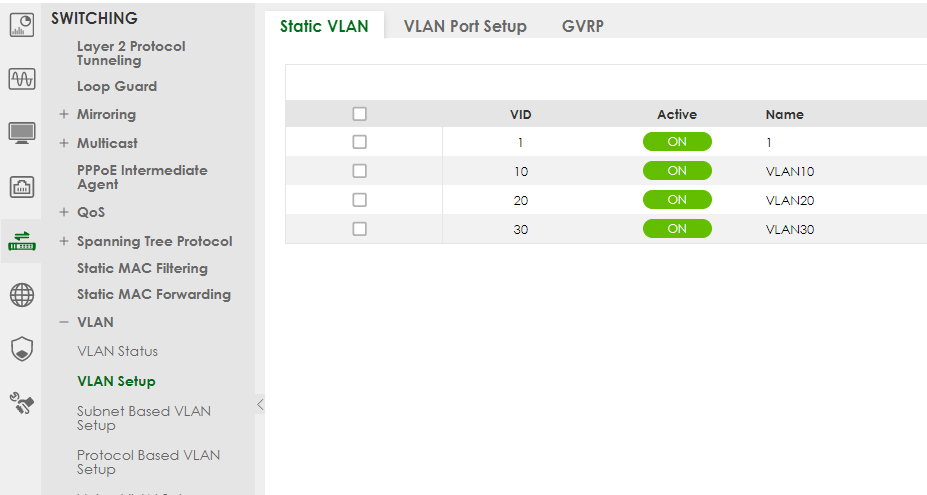

2. Configurați VLAN-urile: Asigurați-vă că ați configurat deja VLAN-urile pe switch-ul dumneavoastră. Izolarea VLAN depinde de configurațiile VLAN preexistente. Navigați la:

   • SWITCHING > VLAN > VLAN Setup > Static VLAN

     •

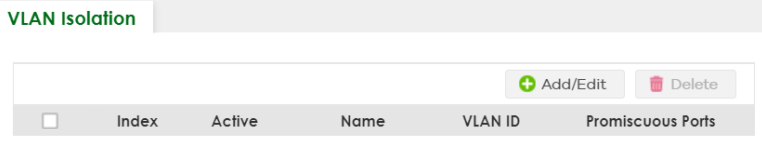

3. Accesați VLAN Isolation Settings (Setări de izolare VLAN): Navigați la"SWITCHING > VLAN Isolation" în interfața de management.


4. Creați o regulă nouă: Faceți clic pe "Add/edit" (Adăugare/modificare) pentru a crea o nouă regulă de izolare VLAN.


5. Activați regula: Activați regula făcând clic pe butonul "Active" (Activare).

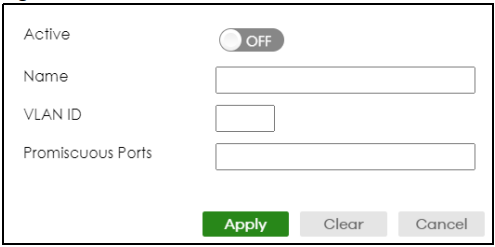

6. Configurați detaliile regulii:

   • Name (Nume): Introduceți un nume descriptiv pentru regula de izolare VLAN.
   • VLAN ID: Specificați ID-ul VLAN pentru care doriți să aplicați izolarea.
   • Promiscuous Ports: Promiscuous Ports: Adăugați portul sau porturile care trebuie desemnate ca porturi promiscue. Aceste porturi vor avea o comunicare nerestricționată în cadrul VLAN-ului.


7. Save Configuration (Salvați configurația): După introducerea detaliilor necesare, salvați configurația.

Scenariu practic: Izolarea VLAN în acțiune

Să explorăm un scenariu din lumea reală pentru a ilustra aplicarea practică a izolării VLAN pe un switch Zyxel GS1920-8HP:

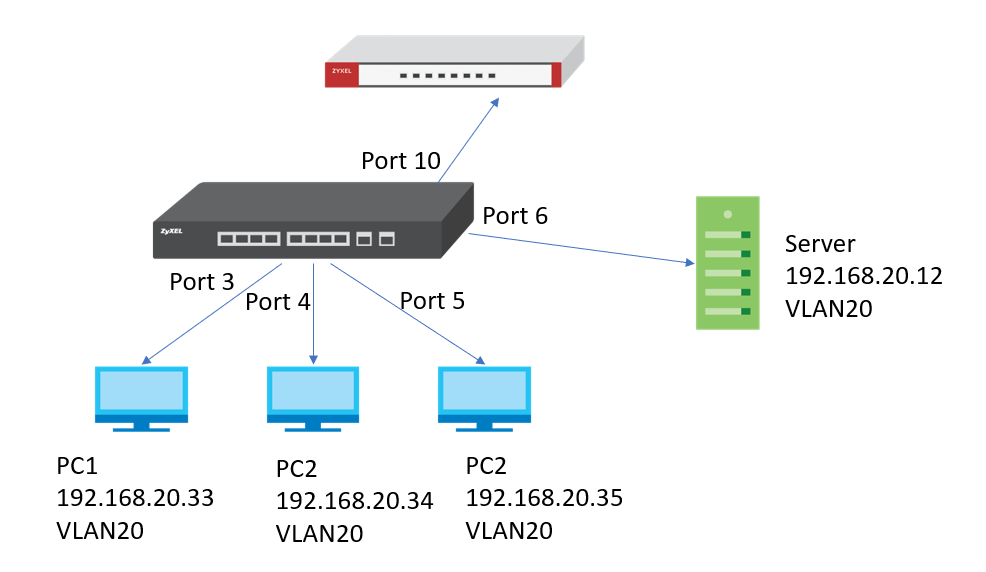

Scenariu: Aveți un switch Zyxel GS1920-8HP cu dispozitive conectate după cum urmează:

• PC-uri conectate la porturile 2, 3 și 4.
• Un server conectat la portul 6.
• Firewall-ul dvs. conectat la portul 10.

Toate aceste dispozitive fac parte din același VLAN, VLAN20. Iată ce doriți să realizați:

• PC-urile nu trebuie să poată comunica între ele.
• PC-urile ar trebui să poată comunica cu serverul și cu firewall-ul.

Pentru a realiza acest lucru, urmați acești pași:

1. Configurarea comutatorului de acces: Conectați-vă la interfața de gestionare bazată pe web a comutatorului GS1920-8HP.

2. Configurați VLAN-urile: Asigurați-vă că ați configurat VLAN20 pe switch-ul dumneavoastră, inclusiv prin atribuirea porturilor respective (2, 3, 4, 6, 10) la acest VLAN.

3. Accesați setările de izolare VLAN: Navigați la "SWITCHING > VLAN Isolation" în interfața de management.

4. Creați o regulă nouă: Faceți clic pe "Add/edit" (Adăugare/editare) pentru a crea o nouă regulă de izolare VLAN pentru VLAN20.

5. Activați regula: Activați regula făcând clic pe butonul "Active" (Activare).

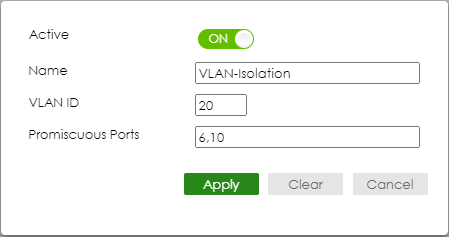

6. Configurați detaliile regulii:

   • Name (Nume): Dați regulii un nume descriptiv, de exemplu, "VLAN20 Isolation".
   • VLAN ID: Setați ID-ul VLAN la 20 (care să corespundă configurației VLAN-ului dumneavoastră).
   • Promiscuous Ports: Promiscuous Ports: Adăugați porturile 6 și 10 la lista de porturi promiscue. Aceste porturi vor permite comunicarea cu serverul și cu firewall-ul.


7. Save Configuration (Salvați configurația): După introducerea detaliilor, salvați configurația.

Acum, în acest scenariu, PC-urile din VLAN20 nu pot comunica între ele din cauza izolării VLAN. Cu toate acestea, ele pot comunica cu serverul (conectat la portul 6) și cu firewall-ul (conectat la portul 10), deoarece ambele porturi sunt desemnate ca fiind promiscue. Această configurație asigură menținerea comunicării esențiale, prevenind în același timp traficul inutil între PC-urile din cadrul VLAN-ului.

Urmând acești pași, puteți implementa cu succes izolarea VLAN pentru a spori securitatea rețelei și a optimiza comunicarea în cadrul VLAN-urilor pe switch-ul Zyxel.
