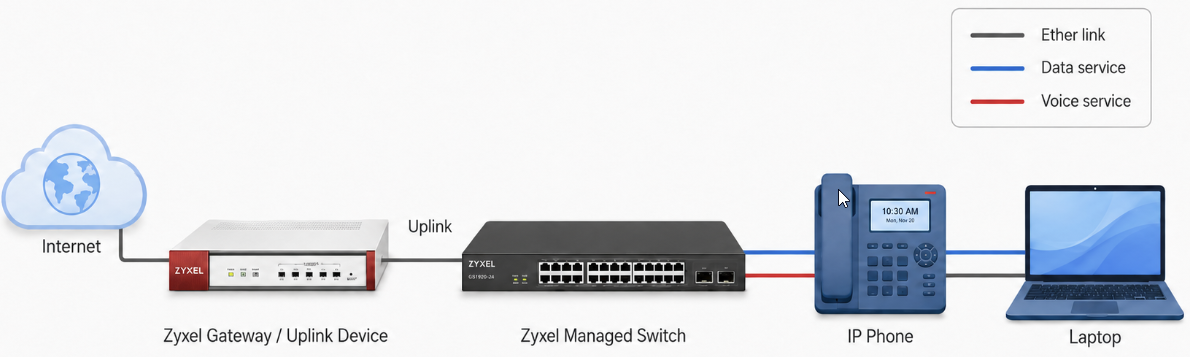

Într-o configurație obișnuită, un telefon IP este conectat direct la switch, în timp ce un PC sau laptop este conectat în spatele telefonului. În acest scenariu, Voice VLAN ajută la separarea traficului vocal de traficul de date obișnuit și permite switch-ului să prioritizeze pachetele vocale de la telefonul IP.
Scopul acestei configurații este de a separa traficul între telefonul IP și PC fără a configura manual etichete VLAN individuale pe fiecare dispozitiv. Switch-ul va gestiona traficul vocal și de date separat și îl va transmite către uplink cu setările VLAN necesare.
Exemplu de design VLAN:
| Tip trafic | ID VLAN | Scop |
|---|---|---|
| Data VLAN | 5 | Trafic PC / laptop |
| Voice VLAN | 100 | Trafic telefon IP |
Notă: ID-urile VLAN din acest articol sunt exemple. Folosiți ID-urile VLAN necesare pentru propriul design de rețea.
Notă: Acest articol descrie configurarea Voice VLAN pe switch-urile Zyxel independente. Dacă căutați configurarea Voice VLAN în Nebula sau VLAN bazat pe Vendor ID, vă rugăm să consultați articolele aferente: Zyxel Nebula Switch - Voice VLAN vs Vendor ID-based VLAN: Diferențe și Configurare
Comportamentul așteptat al telefonului IP
Comportamentul telefonului IP depinde de faptul dacă etichetarea VLAN este activată pe telefon și dacă ID-ul VLAN configurat corespunde cu Voice VLAN pe switch.
| Setare telefon IP | Comportament switch | Setare necesară port switch |
|---|---|---|
| Telefonul IP are VLAN activat și folosește același ID VLAN ca Voice VLAN | Switch-ul păstrează eticheta Voice VLAN și aplică setarea de prioritate configurată traficului telefonului IP. Telefonul IP va recunoaște doar traficul etichetat. | Portul telefonului trebuie să fie etichetat în Voice VLAN. Activați Tx Tagging pentru acest port în Voice VLAN. |
| Telefonul IP are VLAN activat, dar folosește un ID VLAN diferit față de Voice VLAN al switch-ului | Switch-ul nu va modifica traficul VoIP de la telefonul IP. | Verificați ca ID-ul VLAN configurat pe telefon să corespundă cu ID-ul Voice VLAN configurat pe switch. |
| Telefonul IP are VLAN dezactivat și trimite trafic neetichetat | Switch-ul atribuie Voice VLAN și setarea de prioritate traficului VoIP al telefonului IP. Telefonul IP va trimite și va primi trafic neetichetat. | Portul telefonului trebuie să fie neetichetat în Voice VLAN. Dezactivați Tx Tagging pentru acest port în Voice VLAN. |
Dacă telefonul IP nu se comportă conform așteptărilor, verificați configurația VLAN pe telefon, ID-ul Voice VLAN pe switch și setarea Tx Tagging pe portul telefonului.
Configurare (Crearea interfețelor VLAN)

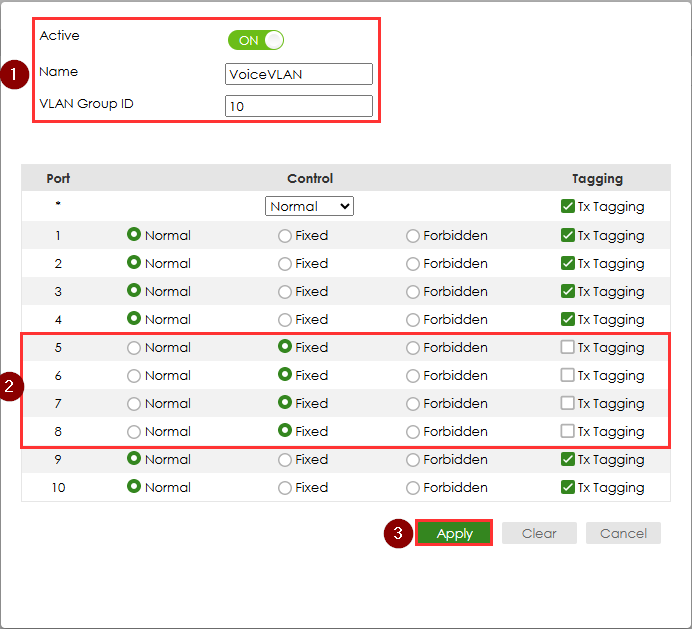

Creați un VLAN pentru transmiterea pachetelor vocale, selectați porturile conectate la telefonul IP și deselectați Tx tagging pentru a evita efortul de a configura VLAN pe fiecare telefon.
SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit
Creați un VLAN pentru transmiterea pachetelor vocale, selectați porturile conectate la telefonul IP, deselectați Tx tagging pentru a economisi efortul configurării VLAN pe fiecare telefon.

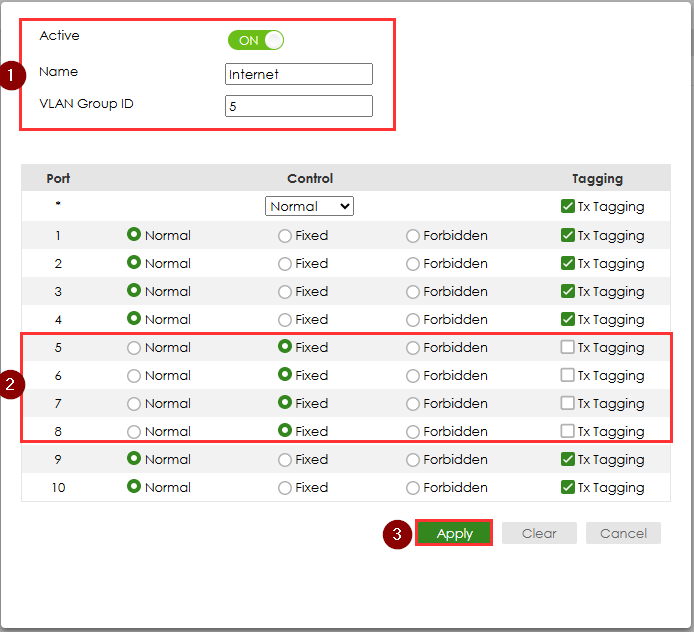

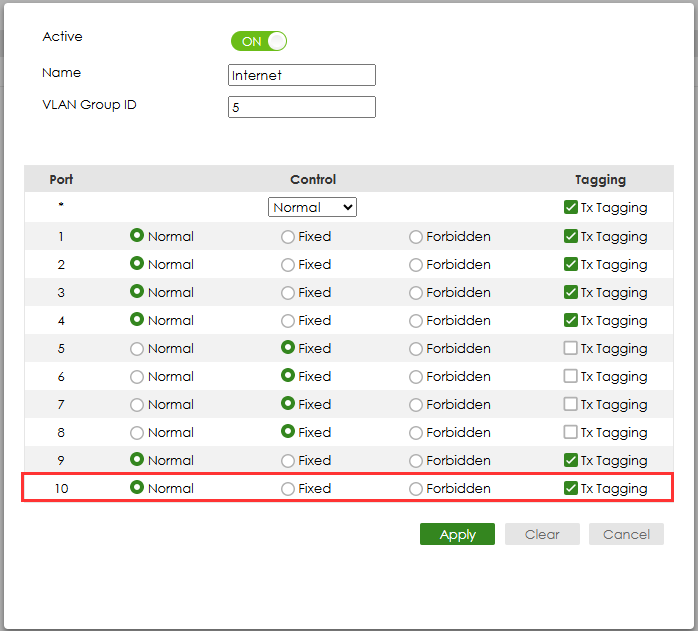

| Creați un alt VLAN pentru pachetele de date, selectați porturile membre și deselectați Tx tagging. | Portul 10, portul uplink, trebuie să aibă Tx tagging activat pentru a transmite pachete cu etichete VLAN |

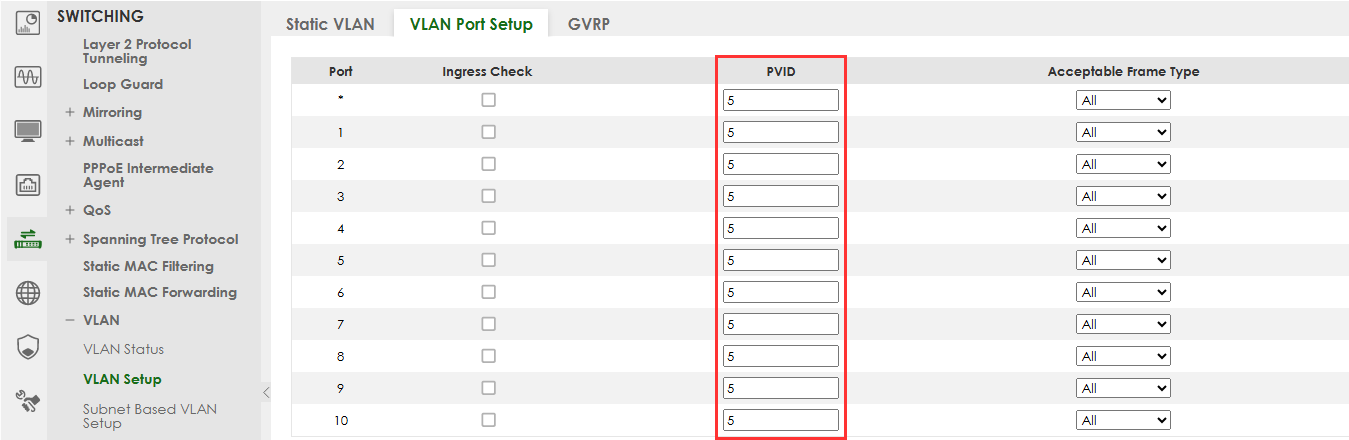

Configurați PVID pentru a separa pachetele de date de cele vocale. Numărul PVID trebuie să fie același cu numărul VLAN creat pentru pachetele de date.
Notă! Puteți scrie PVID 5 pe * ceea ce va face ca toate porturile să aibă același PVID:
După setarea PVID pentru pachetele de date, următorul pas este să configurați funcția „Voice VLAN” pentru ca switch-ul să identifice pachetele vocale.
Configurați Voice VLAN

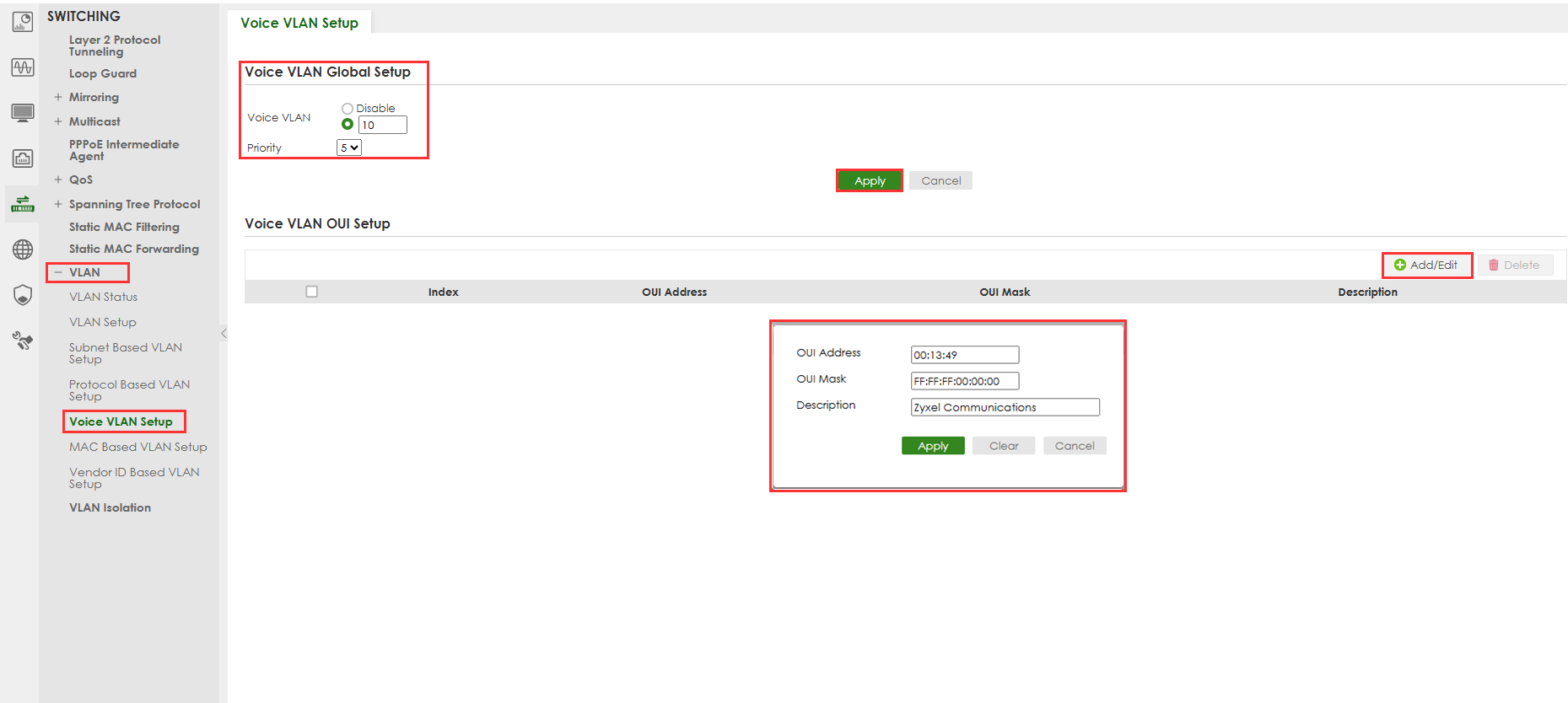

Configurați numărul și prioritatea Voice VLAN pentru a prioritiza pachetele vocale. Numărul Voice VLAN trebuie să fie același cu numărul VLAN creat anterior pentru pachetele serviciului vocal.
Specificați adresele OUI. OUI reprezintă primii 3 octeți ai unei adrese MAC care identifică producătorul. Prin specificarea adresei MAC a telefonului IP, switch-ul poate identifica corespunzător traficul vocal. Switch-ul Zyxel suportă până la 6 OUI-uri de la furnizori.
Acest ghid demonstrează ușurința configurării Voice VLAN pe switch-urile independente. În general, separarea VLAN-urilor și stabilirea regulilor pentru date și voce atinge scopul de a prioritiza traficul vocal fără configurări suplimentare pe telefoanele IP.
