Configurarea comutării la rețeaua WAN secundară și echilibrarea sarcinii pe USG FLEX H cu FWA515

Scopul acestui articol este de a oferi îndrumări tehnice pentru implementarea accesului la internet dual-WAN cu comutare automată și distribuție opțională a traficului. Acest document prezintă o configurație practică a două interfețe WAN pe un Zyxel USG FLEX 200H în mediul Nebula. Conexiunea principală este o legătură ISP cu fir, în timp ce a doua WAN utilizează un router Zyxel FWA5015 5G. Pe baza documentației oficiale, se furnizează următorul proces de configurare pas cu pas.

• Failover — utilizarea unei a doua WAN (FWA515) ca canal de rezervă.
• Echilibrarea încărcării — funcționarea simultană a două WAN-uri prin intermediul unui trunchi WAN.

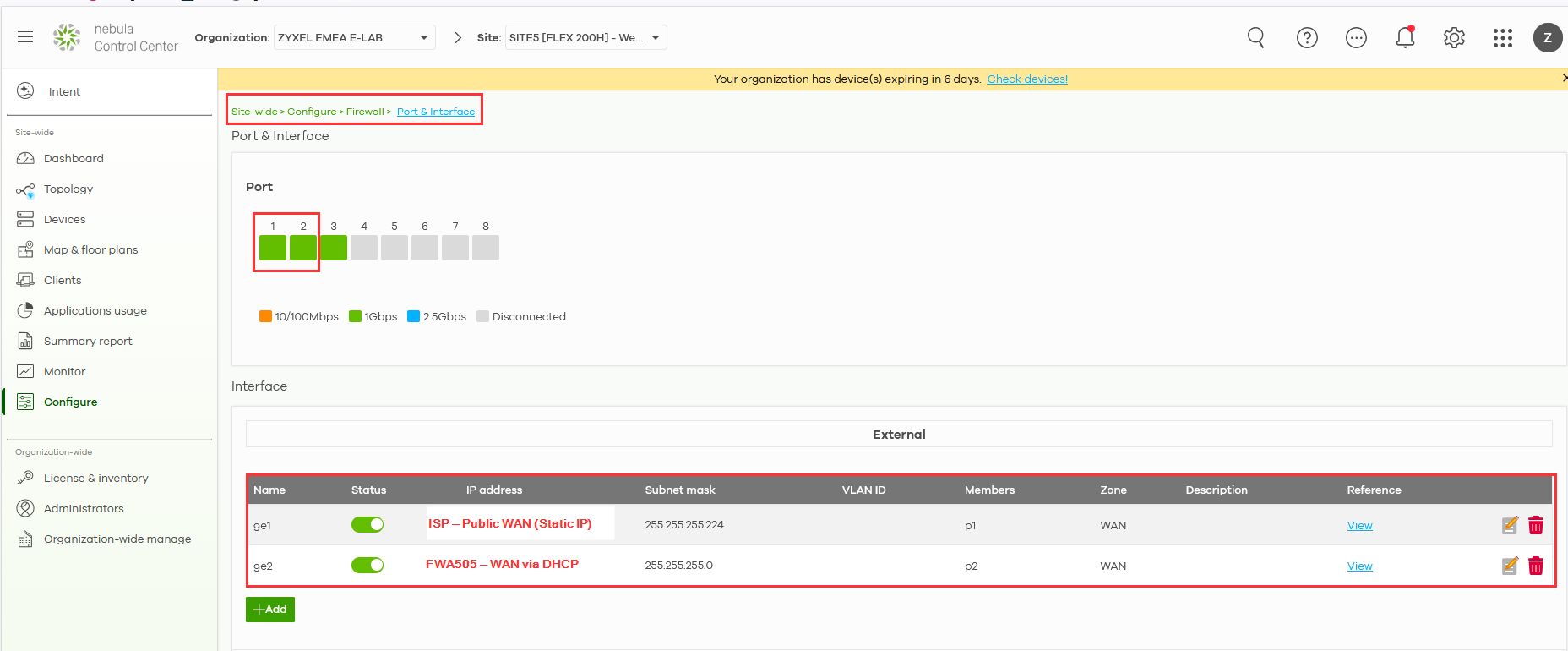

În Nebula, accesați Site-wide > Configure > Firewall > Interface, setați WAN1 în conformitate cu parametrii ISP și configurați WAN2 ca client DHCP atunci când FWA505 funcționează în modul router.

Configurați o rețea WAN principală și una de rezervă

Notă: Echilibrarea sarcinii și configurarea trunchiului pot fi efectuate în prezent numai din interfața web locală, deci trebuie să vă conectați la dispozitiv prin intermediul GUI-ului local pentru a configura acest lucru.

Notă privind selectarea unui algoritm de echilibrare a sarcinii

Scenarii practice pentru backup WAN

Acest scenariu descrie modul de configurare a unei conexiuni WAN de rezervă în care legătura WAN primară este utilizată în condiții normale, iar legătura WAN secundară este activată automat numai dacă legătura primară eșuează. Aceasta este o configurare obișnuită și recomandată pentru birourile care necesită acces stabil și neîntrerupt la internet.

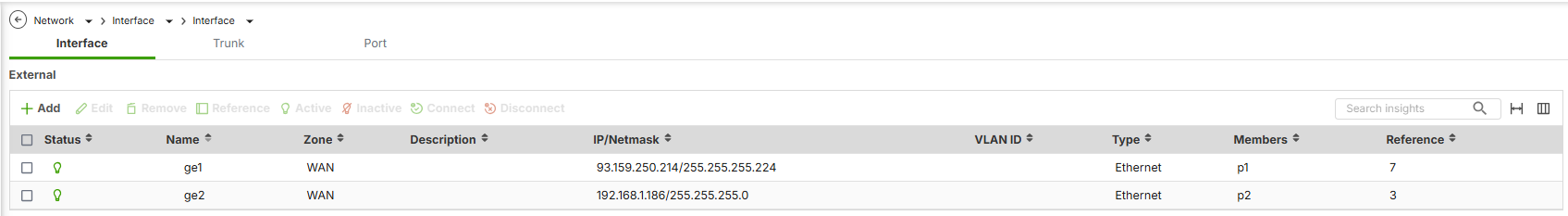

Verificați interfețele WAN

Înainte de a configura trunchiul WAN, asigurați-vă că ambele interfețe WAN sunt create corect și active.

Calea de meniu:
Rețea → Interfață → Interfață

Verificați următoarele:

• Ambele interfețe (de exemplu, ge1 și ge2) sunt atribuite zonei WAN

• Fiecare interfață are o configurație IP validă:

  • Adresă IP statică sau

  • DHCP, în funcție de ISP

• Porturile fizice sunt conectate și starea legăturii este Up

Exemplu:

• ge1 (WAN) — conexiune principală la internet

• ge2 (WAN) — conexiune de rezervă la internet

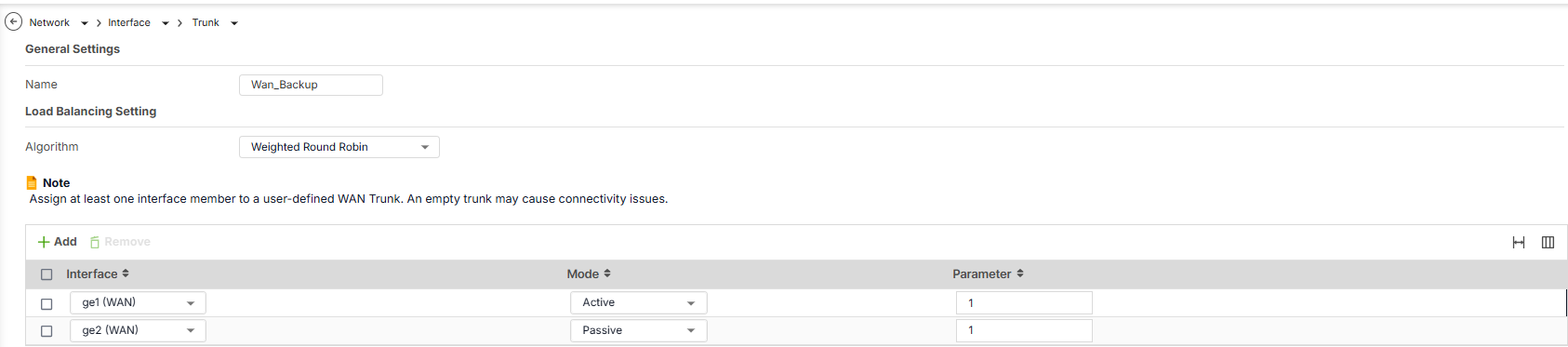

Creați un trunchi WAN definit de utilizator

(Foto 2: Crearea trunchiului și setările membrilor)

Accesați:
Rețea → Interfață → Trunk

Faceți clic pe Adăugare și configurați:

• Nume: Wan_Backup

• Algoritm: Weighted Round Robin (WRR)

Adăugați interfețe WAN la trunchi:

• ge1 (WAN) → Mod: Activ

• ge2 (WAN) → Mod: Pasiv

Acest lucru asigură că WAN-ul de rezervă este utilizat numai atunci când WAN-ul principal nu funcționează.

Scenarii practice pentru echilibrarea încărcării WAN

Scenariu de revărsare

• WAN primar (WAN1): lățime de bandă nelimitată, preferat pentru traficul obișnuit.
• WAN secundar (WAN2): conexiune contorizată, utilizată numai atunci când rețeaua principală depășește 800 Mbps.
• Rezultat: Traficul regulat utilizează WAN1, iar numai traficul în exces se revarsă către WAN2, economisind costurile pentru utilizarea contorizată.

Scenariu cu încărcare minimă mai întâi

• Conexiuni WAN multiple: capacități diferite de lățime de bandă.
• Rezultat: Traficul este rutată dinamic către interfața cu cea mai mică încărcare, optimizând utilizarea lățimii de bandă disponibile și îmbunătățind performanța generală a rețelei.

Configurarea echilibrării sarcinii WAN

• Navigați la Interfața de rețea:
  • Accesați secțiunea Rețea din interfața de configurare a firewall-ului.
  • Selectați Interfață și apoi Trunk.

• Creați un trunchi definit de utilizator:
  • Faceți clic pe butonul Adăugare pentru a crea un nou trunk.
  • Alegeți algoritmul de echilibrare a încărcării.
• Setați indicele de echilibrare a încărcării:
  • Selectați indicele de echilibrare a încărcării adecvat (Intrare, Ieșire sau Sumă).
• Adăugați interfețe:
  • Adăugați interfețele WAN pe care doriți să le includeți în trunchi.
  • Specificați limitele de lățime de bandă pentru fiecare interfață.

Setați rutarea implicită a trunchiului:

• După crearea unui trunchi definit de utilizator, accesați secțiunea Rețea și selectați Interfață.
• Faceți clic pe Trunchi implicit și alegeți profilul trunchiului definit de utilizator pentru a-l seta ca politică implicită de echilibrare a încărcării WAN.
