Simple Network Management Protocol (SNMP) este un protocol de nivel de aplicație utilizat pentru a gestiona și monitoriza dispozitivele bazate pe TCP/IP. SNMP este utilizat pentru a face schimb de informații de gestionare între sistemul de gestionare a rețelei (NMS) și un element de rețea (NE).
O rețea gestionată prin SNMP este formată din două componente principale: Agenți și un manager.
Un agent este un modul software de gestionare care se află într-un comutator gestionat (Switch). Un agent traduce informațiile de gestionare locală de la switch-ul gestionat într-o formă compatibilă cu SNMP.
Mai mult, acesta conține variabile de obiect/obiecte gestionate care definesc fiecare informație care urmează să fie colectată despre un Switch. Exemple de variabile includ numărul de pachete primite, starea portului nodului și așa mai departe. O bază de informații de management (MIB) este o colecție de obiecte gestionate. SNMP permite unui manager și agenților să comunice în scopul accesării acestor obiecte.
Managerul este consola prin intermediul căreia administratorii de rețea realizează funcțiile de gestionare a rețelei. Acesta execută aplicații care controlează și monitorizează dispozitivele gestionate.
În plus, acesta poate gestiona și monitoriza comutatorul prin intermediul rețelei prin SNMP versiunea 1 (SNMPv1), SNMP versiunea 2c sau SNMP versiunea 3.
1) Configurați SNMP
Acest tutorial vă va arăta cum să configurați configurația SNMP de bază pe switch-urile noastre.
1. Accesați dispozitivul introducând adresa IP a acestuia în linia de adresă a browserului și conectați-vă folosind credențialele dispozitivului
2. În tabloul de bord, faceți clic pe Quick Link SNMP Status (Legătură rapidă SNMP Status)

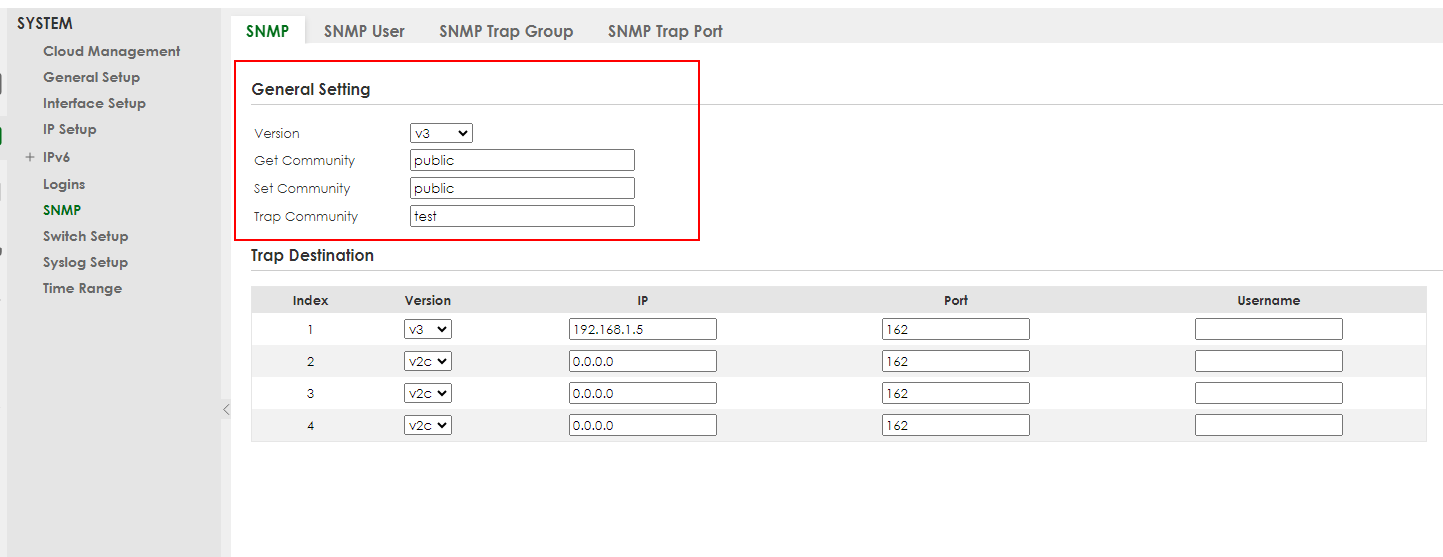

3. Selectați versiunea SNMP pe care doriți să o coborâți mai jos și apoi configurați Get, Set și Trap Community în funcție de software-ul dvs. de gestionare SNMP (implicit: public)
5. 6. Configurați o destinație Trap Destination (Destinație Trap) pentru ca switch-ul dvs. să poată trimite Trap-uri (notificări) către software-ul de management SNMP cu grupul Trap configurat de utilizator, apoi "Apply" (Aplicați)
6. Mergeți la:
SYSTEM > SNMP > SNMP Trap Group
ecranul Trap Group pentru a specifica tipurile de capcane SNMP care trebuie trimise către managerul SNMP și apoi utilizați ecranul Trap Port pentru a selecta ce tip de Trap Group este primit pe ce port al comutatorului
8. Dacă utilizați SNMPv3, trebuie să configurați mai jos unii parametri specifici utilizatorului
9. Pentru a crea un utilizator, trebuie să mergeți la ecranul SNMP User (Utilizator SNMP) și să adăugați utilizatorul acolo
Apoi, navigați la:
dyn_repppppppp_1
2) Configurați SNMP pe Legacy GUI
Acest tutorial vă va arăta cum să configurați configurația SNMP de bază pe switch-urile noastre.

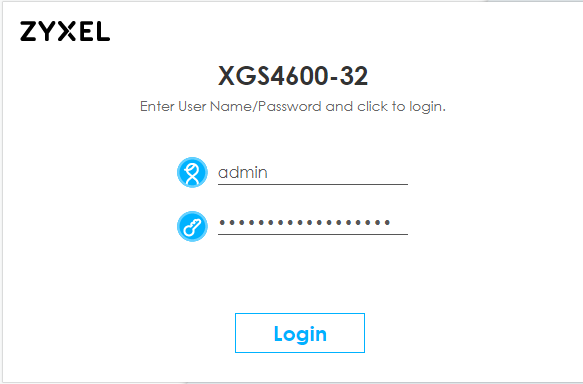

1. Accesați dispozitivul introducând adresa IP a acestuia în linia de adresă a browserului și conectați-vă folosind credențialele dispozitivului

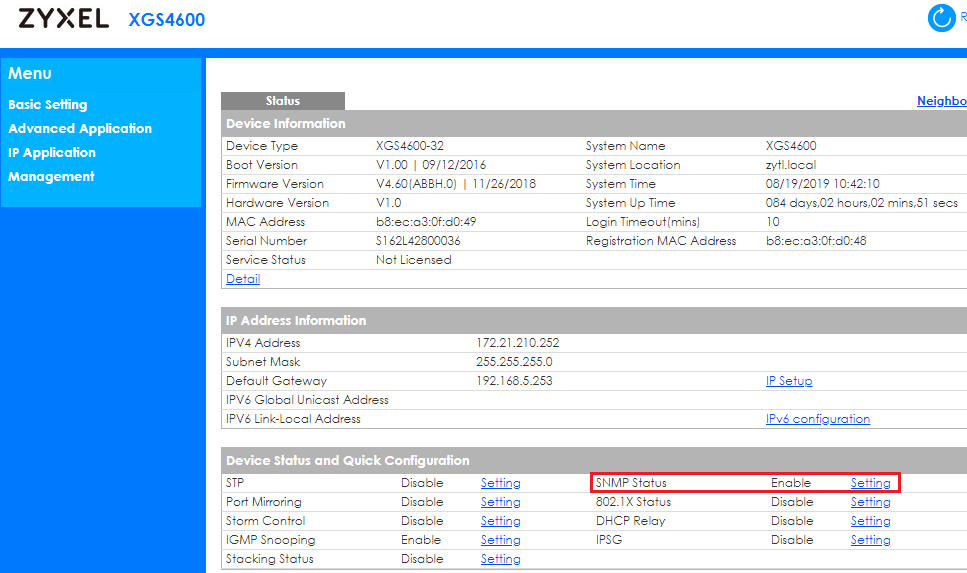

2. În tabloul de bord, faceți clic pe Quick Link SNMP Status > Setting (Legătură rapidă SNMP Status > Setare)
3. Selectați aici versiunea SNMP pe care doriți să o utilizați
4. Configurați Get, Set și Trap Community în conformitate cu software-ul de gestionare SNMP (implicit: public)
5. Configurați o Destinație Trap pentru ca switch-ul dvs. să poată trimite Trap-uri (notificări) către software-ul de management SNMP cu grupul de capcane configurat de utilizator, apoi "Apply" (Aplicați)
6. Mergeți la ecranul Trap Group (Grup de capcane) pentru a specifica tipurile de capcane SNMP care trebuie trimise către managerul SNMP
7. Utilizați ecranul Trap Port (Port Trap) pentru a selecta ce tip de Trap Group este primit pe ce port al comutatorului
8. Dacă utilizați SNMPv3, trebuie să configurați unii parametri specifici utilizatorului
9. Pentru a crea un utilizator, trebuie să mergeți la ecranul SNMP User și să adăugați utilizatorul acolo
