Zyxel VMG Series [Router fără fir] - Configurați VLAN și grupul VLAN pe Routerul fără fir VMG

Acest ghid cuprinzător oferă instrucțiuni detaliate privind configurarea rețelelor locale virtuale (VLAN) pe dispozitivele dvs. VMG, care pot fi necesare pentru stabilirea conexiunii la internet sau pentru depanarea problemelor. Acest ghid este util dacă dețineți orice model de dispozitiv VMG: VMG1312, VMG3625, VMG3925, VMG3927 sau VMG8825. Configurarea VLAN-urilor poate rezolva adesea problema atunci când conexiunea dvs. la internet nu funcționează corect. VLAN-urile vă permit să segmentați traficul de rețea, îmbunătățind performanța și securitatea rețelei. Urmând pașii descriși în acest ghid, puteți configura grupuri VLAN pe dispozitivul VMG, asigurându-vă că conexiunea dvs. la internet este configurată corect și că puteți menține un mediu de rețea stabil și sigur. Fie că configurați o nouă conexiune la internet, fie că rezolvați o problemă de conectivitate existentă, acest ghid vă va ghida prin pașii necesari pentru a configura VLAN-urile pe dispozitivul VMG.

Conectați-vă direct la dispozitiv pe portul LAN și asigurați-vă că aveți o adresă IP în intervalul 192.168.1.2 - 192.168.1.254 și introduceți următoarea adresă în browserul dvs. web (Google Chrome/Safari):

Vă puteți conecta la router prin http://192.168.1.1 Nume utilizator standard admin și parolă 1234

Configurați VLAN

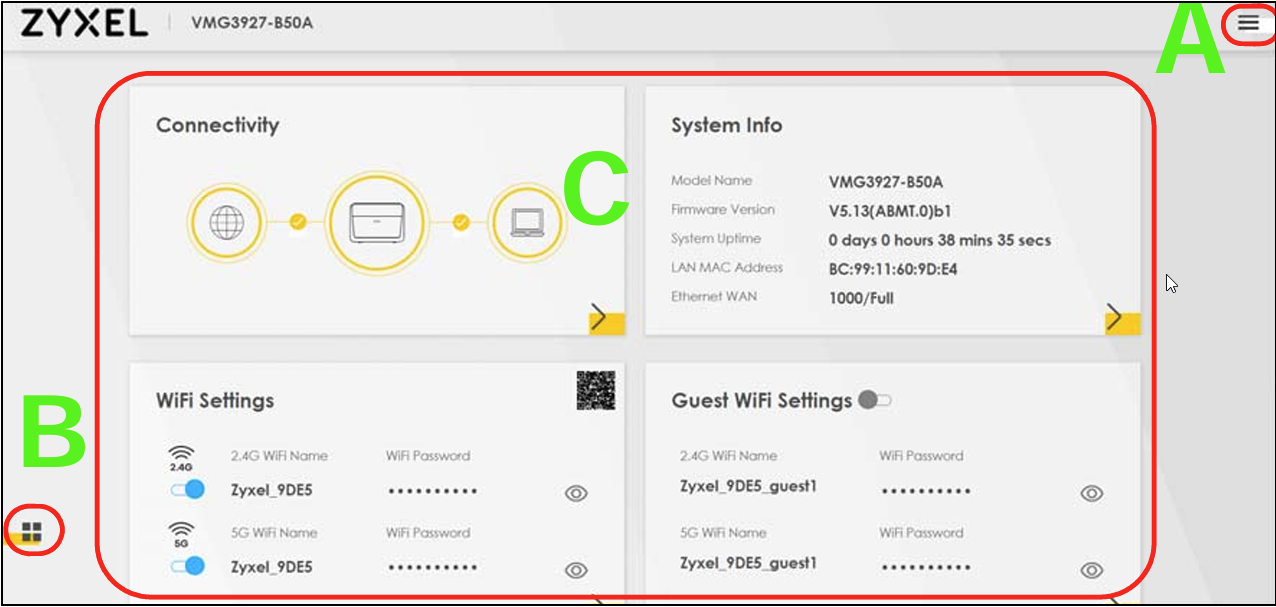

Navigați la "Menu" (Meniu) găsit în colțul din dreapta sus al ecranului [A], prezentat în imaginea de mai jos:

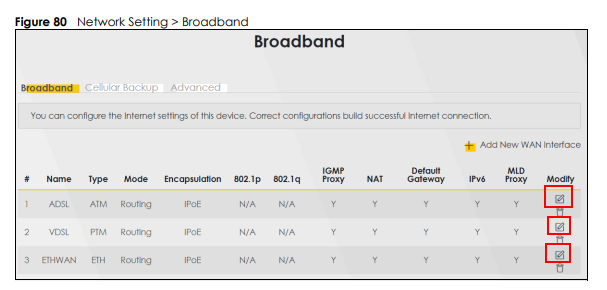

Navigate to "Network Setting -> Broadband -> Add/Edit New WAN Interface":

Apoi configurați 802.1p ca "0", iar 802.1q este ID-ul VLAN (de exemplu, 7) pe care l-ați primit de la furnizorul dvs. de internet pentru a-l configura. Dacă nu sunteți sigur ce trebuie să configurați aici, vă rugăm să vă contactați furnizorul de servicii de internet (ISP). Apoi configurați 802.1p ca "0" și 802.1q este ID-ul VLAN (de exemplu 7) pe care l-ați primit de la furnizorul dvs. de internet pentru a-l configura.

Configurați grupul VLAN

Iată un exemplu de VMG8924-B10D, FW V5.13(ABGQ.3)C0

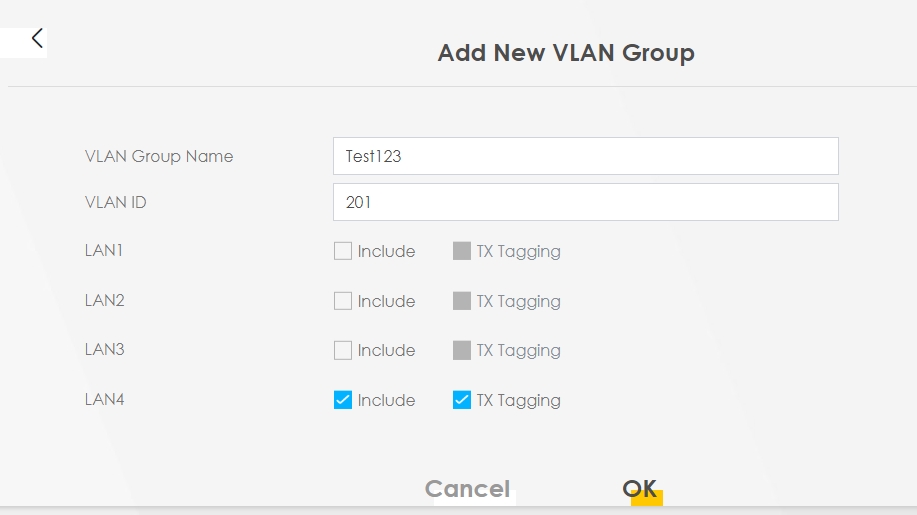

Pasul 1: Crearea unui grup VLAN

Navigate to GUI > Network Setting > Vlan Group, click Add New VLAN Group

• Creați un nume de grup
• Introduceți ID-ul VLAN de care aveți nevoie
• Faceți clic pe LAN pe care doriți să o utilizați; Etichetarea TX înseamnă că atunci când traficul de descărcare merge în direcția de la CPE la clientul LAN, acesta va avea o etichetă VLAN. Dacă dispozitivul dvs. este conștient de VLAN și are nevoie de etichetare VLAN, vă rugăm să faceți clic pe opțiunea de etichetare
• Faceți clic pe OK pentru a termina acest pas.

Creați un grup de interfețe

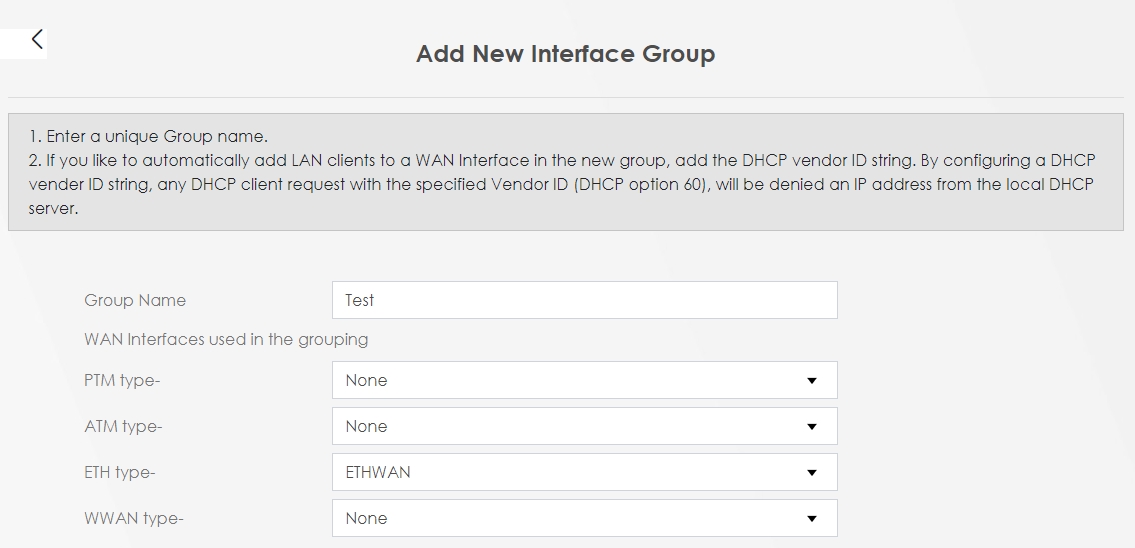

Go to GUI > Network Setting > Interface Grouping, click Add New Interface Group

• Introduceți numele grupului
• Indică o interfață WAN pentru acest grup va utiliza

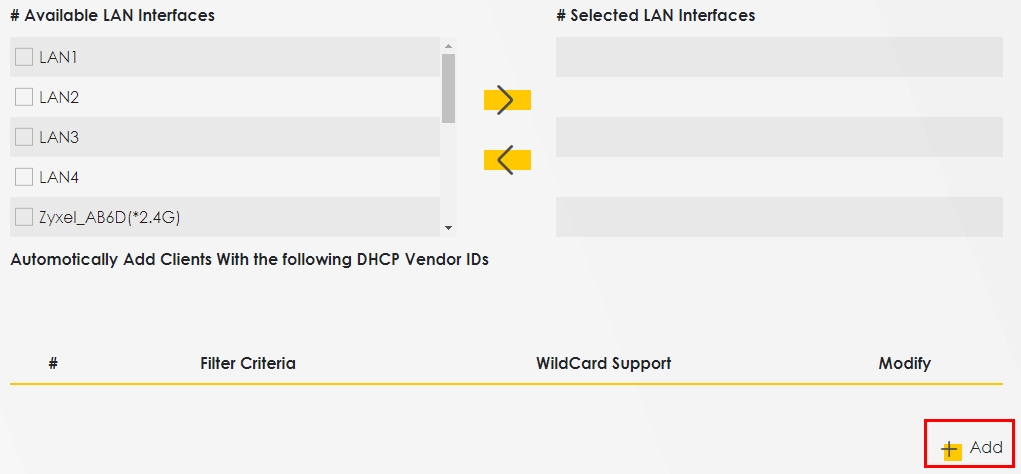

• Pentru un client LAN, faceți clic acum pe LAN4 și vă rugăm să derulați în jos pentru a alege "+Add".

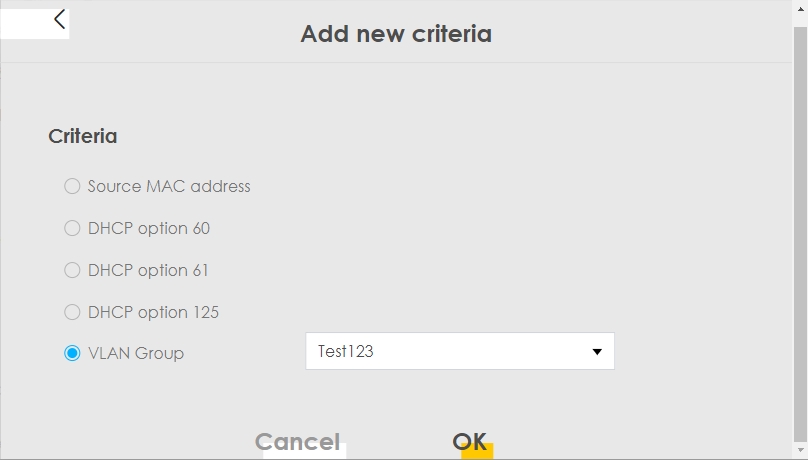

• Condiția grupului VLAN trebuie selectată în acest grup, nu numărul portului LAN. Prin urmare, setăm criteriile grupului aici, nu selectăm portul LAN 4.

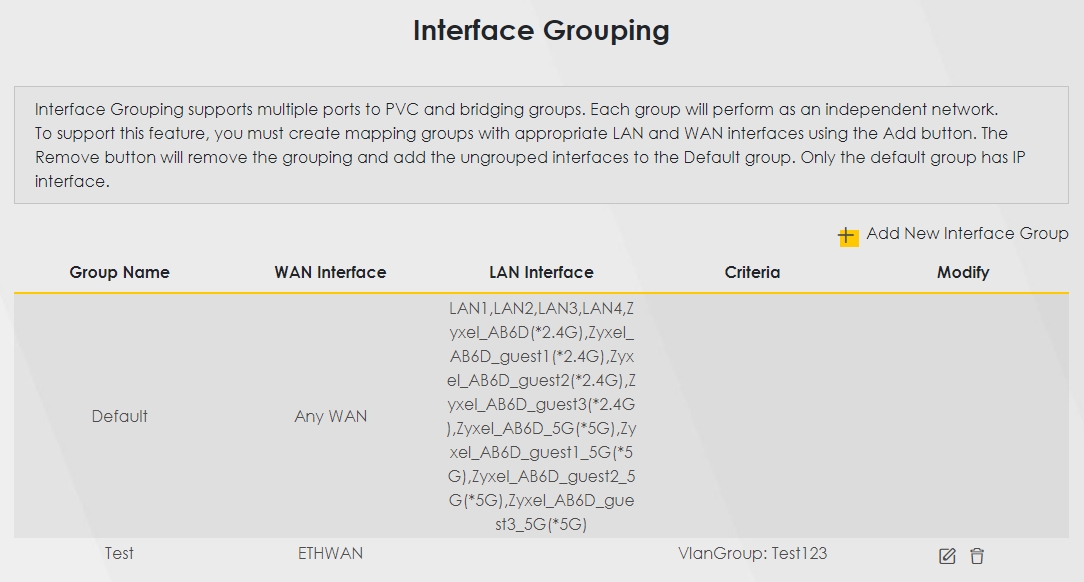

• Configurați rezultatul

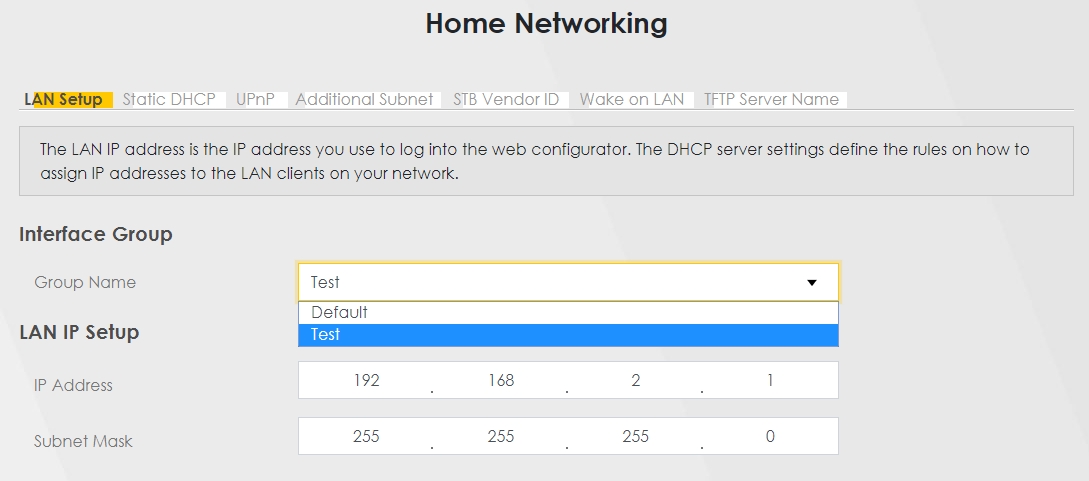

Modificarea intervalului DHCP

Go to GUI > Network Setting > Home Networking, Add New Interface Group

• Acum puteți vedea că a fost creat un nou grup și că puteți modifica gazda LAN și intervalul DHCP Pool în funcție de nevoile dvs.
