Zyxel Network-Attached Storage [NAS] - Configurarea agregării legăturilor / Port Trunking pe Zyxel NAS

Zyxel NAS Link Aggregation (LAG), cunoscut și ca port trunking sau bonding, este o caracteristică de rețea care combină mai multe interfețe de rețea într-o singură legătură logică. Această configurație îmbunătățește performanța rețelei prin oferirea unei lățimi de bandă mai mari, redundanță și echilibrare îmbunătățită a sarcinii.

Notificare privind sfârșitul duratei de viață a produsului: Regretăm să vă informăm că produsul "Zyxel NAS Devices" a ajuns la sfârșitul duratei sale de viață. Ca urmare, asistența tehnică pentru acest dispozitiv poate fi limitată. Vă rugăm să fiți conștienți de faptul că orice manipulare sau utilizare a unui dispozitiv care a ajuns deja la sfârșitul duratei de viață este în întregime pe propriul dvs. risc. Puteți găsi o listă a dispozitivelor învechite, inclusiv datele de retragere și de încetare a suportului, la link-ul de mai jos. Această pagină oferă, de asemenea, cea mai recentă versiune actualizată pentru dispozitivul dumneavoastră: Sfârșitul de viață

Cum funcționează LAG pe NAS Zyxel

LAG combină interfețe precum LAN1 și LAN2 într-o singură legătură logică, rezultând o lățime de bandă mai mare și toleranță la erori. Ambele interfețe utilizează aceeași adresă IP și MAC. Această configurație necesită ca switch-ul Ethernet conectat să suporte și să fie configurat corect pentru agregarea legăturilor.

Configurarea LAG pe NAS Zyxel

Accesarea configurației NAS:

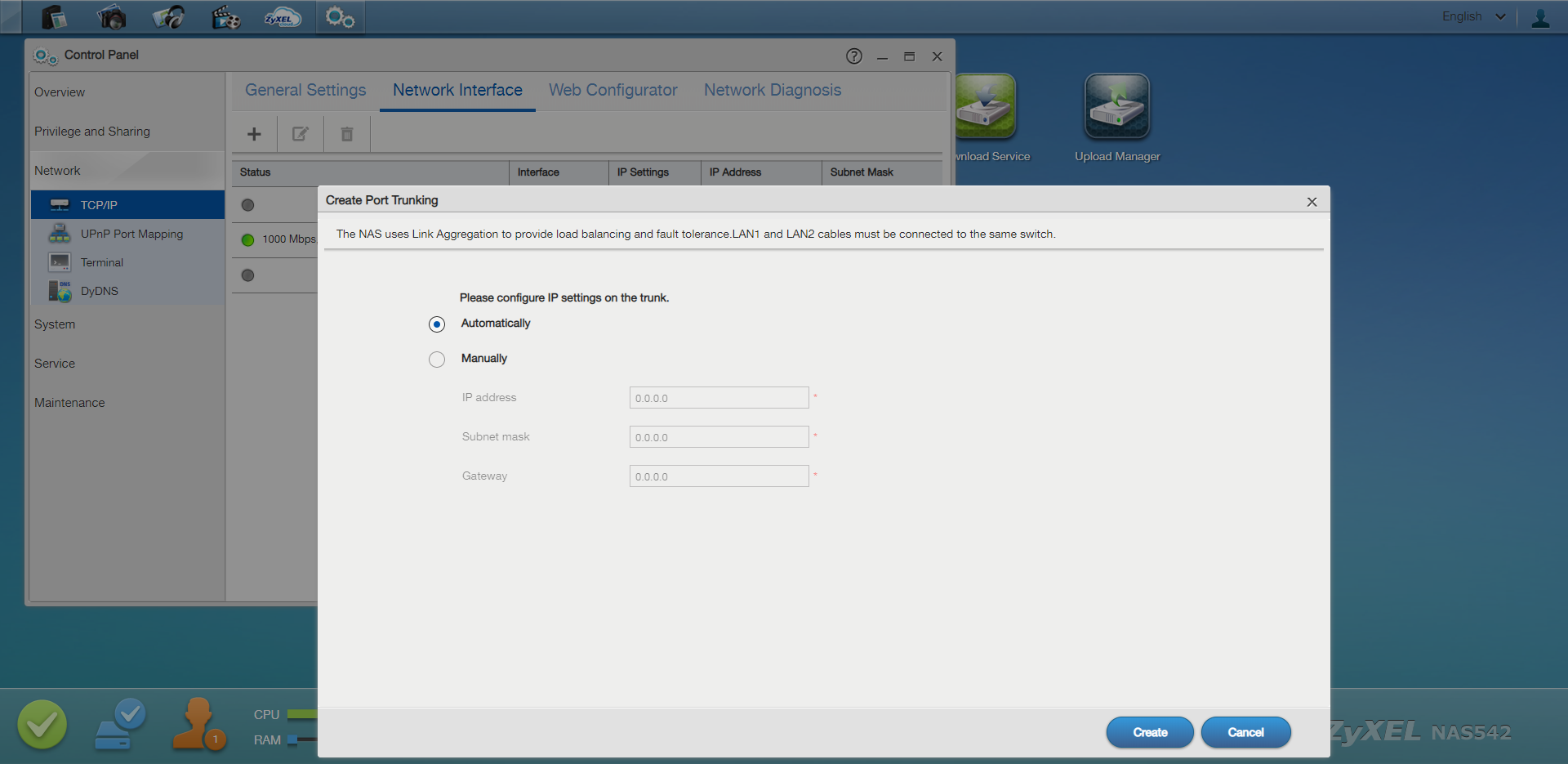

1. • Navigați la Control Panel > Network > TCP/IP > Network Interface > Create.
   • Selectați opțiunea pentru echilibrarea încărcării sau port trunking.

Setări Port Trunking:

1. • Asigurați-vă că LAN1 și LAN2 sunt conectate la același comutator Ethernet.
   • Configurați comutatorul pentru LAG cu setările corespunzătoare pentru a se potrivi cu cele de pe NAS.

Opțiuni de echilibrare a sarcinii:

Pot fi aleși diverși algoritmi de echilibrare a sarcinii, cum ar fi:

• Round-Robin: Distribuie pachetele secvențial pe toate legăturile.
• Backup activ: O interfață este activă, în timp ce cealaltă este de rezervă.
• XOR (OR exclusiv): Echilibrează traficul pe baza adreselor MAC sau IP sursă și destinație.

Configurare adresă IP:

• Pentru o adresare IP consecventă prin DHCP, LACP are limitări. Este recomandat să configurați un IP static pentru NAS pentru a vă asigura că acesta primește întotdeauna aceeași adresă IP.

Probleme comune și soluții

• Limitarea vitezei unui singur flux:
  • Fiecare flux de trafic individual este limitat la viteza unui singur port fizic, de obicei 1 Gbps. Lățimea de bandă combinată este realizată prin mai multe fluxuri simultane.
• Compatibilitatea comutatorului:
  • Asigurați-vă că switch-ul conectat suportă și este configurat corect pentru LAG. Unele modele Zyxel, cum ar fi XGS1210-12, nu acceptă LACP dinamic (IEEE 802.3ad) și pot necesita setări LAG statice.
• Considerații privind firmware-ul și modelul:
  • Pentru caracteristici avansate, cum ar fi LACP, luați în considerare utilizarea modelelor superioare, cum ar fi seriile XGS1930 sau GS1900, care oferă un suport mai bun pentru agregarea dinamică a legăturilor.

Exemplu de scenariu de configurare

Conectarea NAS:

1. • Conectați LAN1 și LAN2 de la NAS la două porturi de pe un switch.

Configurarea comutatorului:

1. • Pe comutator, configurați un grup LAG static pentru cele două porturi.

Setări de rețea NAS:

• Pe NAS, navigați la Control Panel > Network > TCP/IP > Network Interface > Create.
• Selectați Port Trunking și alegeți algoritmul de echilibrare a sarcinii dorit.
• Atribuiți o adresă IP statică NAS-ului pentru un acces consistent la rețea.

Doar un avertisment: Dispozitivele NAS Zyxel au ajuns la sfârșitul perioadei de suport. Înțelegem că acest lucru ar putea fi incomod, așa că, pentru a vă ajuta, vă rugăm să vizitați forumul nostru sau să explorați secțiunea NAS din baza noastră de cunoștințe pentru toate detaliile. De asemenea, puteți găsi o listă a dispozitivelor ieșite din uz și termenele lor de suport la link-ul de mai jos.

• Sfârșitul duratei de viață (EOL/EoL) / Sfârșitul suportului (EOS/EoS)
• Forumul comunității Personal Cloud Storage

Vă mulțumim foarte mult pentru înțelegere și răbdare!
