Acest exemplu demonstrează cum se configurează comutatorul pentru a face trafic separat între departamente.
Utilizând VLAN static, gazdele care accesează același VLAN vor putea comunica doar între ele.

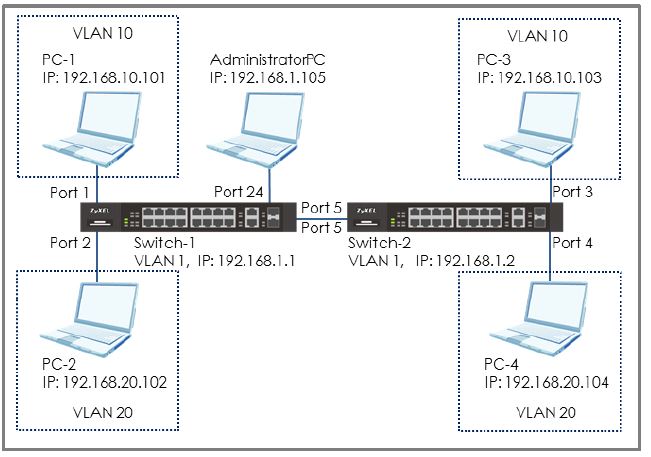

Configurați VLAN pentru a separa traficul între departamente

Configurați Switch-1

1. Configurați VLAN1 pe Switch-1:
Port 1, 2 ca Normal (Împiedicați pachetele de difuzare VLAN1 către porturile 1, 2). 2. Intrați în interfața web GUI și mergeți la:

SWITCHING > VLAN > VLAN Setup > Static VLAN

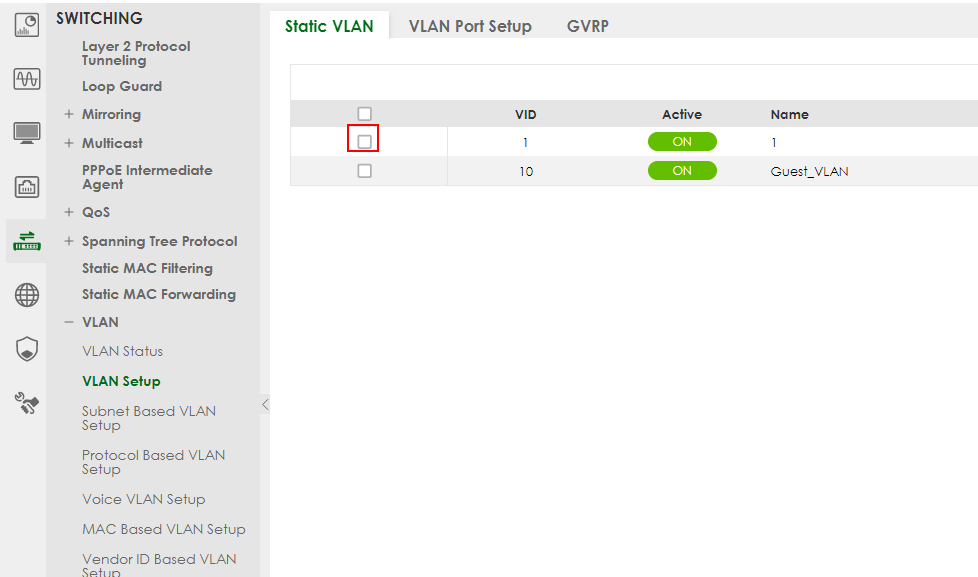

Apoi selectați VLAN1 (VID1) și faceți clic pe "Add/Edit" (Adăugare/modificare):

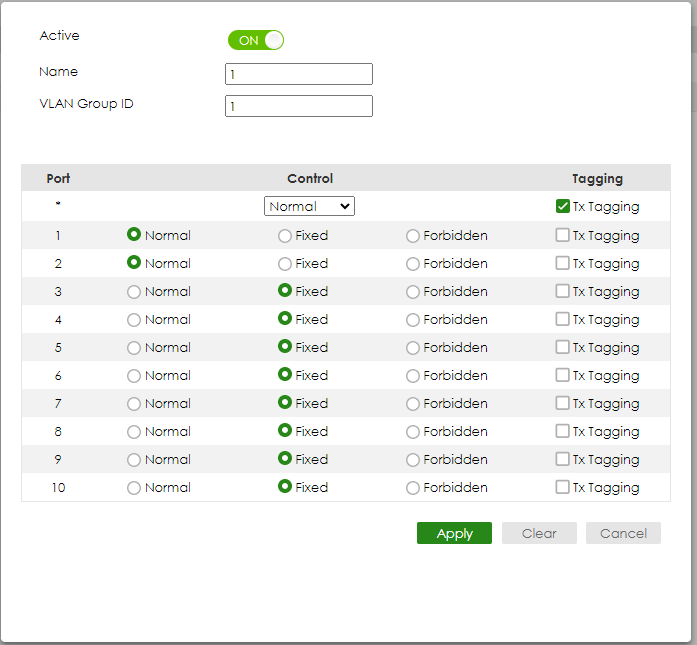

Selectați portul 1, 2 ca Normal. Faceți clic pe "Add".

Creați VLAN10 pe Switch-1:
Intrați în GUI web și accesați:

dyn_repppppppp_1

Apoi faceți clic pe Add/Edit (Adăugare/modificare):

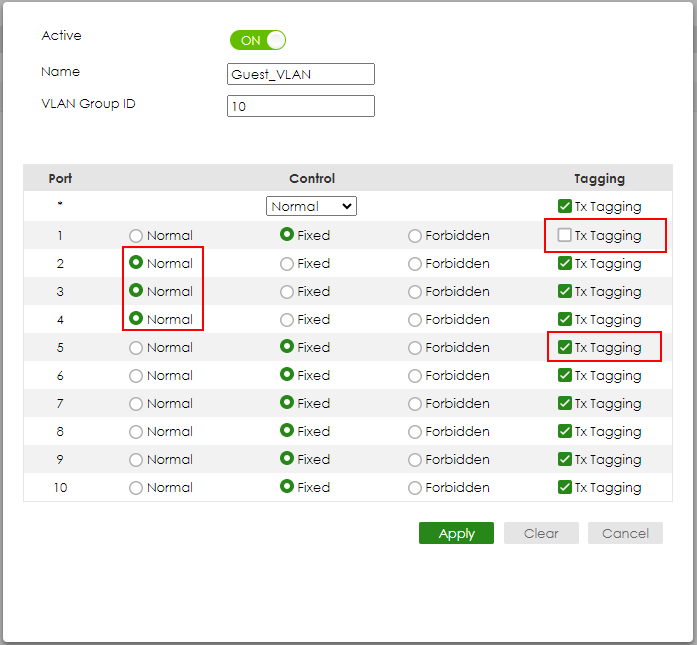

Bifați "ACTIVE" Introduceți numele și ID-ul grupului VLAN=10. Selectați porturile 1, 5 ca Fixed și debifați Tx Tagging (Untagged) pe portul 1 și bifați Tx Tagging(Tagged) pe portul 5. Faceți clic pe "Apply".

Creați VLAN20 pe Switch-1:
Intrați în GUI web și accesați:

dyn_repppppppp_2

Faceți clic pe Add/Edit (Adăugare/modificare).

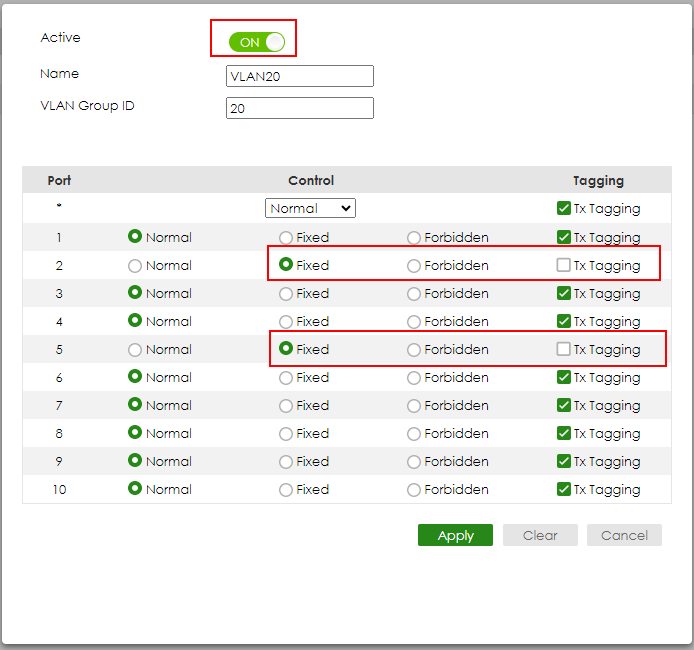

Apoi bifați "ACTIVE" Introduceți numele și ID-ul grupului VLAN=20. Selectați portul 2, 5 ca Fixed și debifați Tx Tagging (Untagged) pe portul 2 și bifați Tx Tagging(Tagged) pe portul 5. Faceți clic pe "Apply".

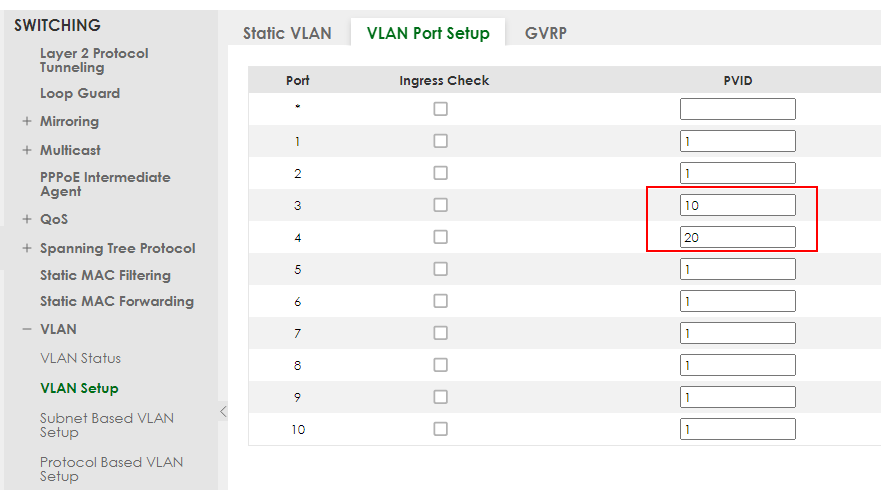

Setați PVID pe Switch-1:
Mergeți la:

dyn_repppppppp_3

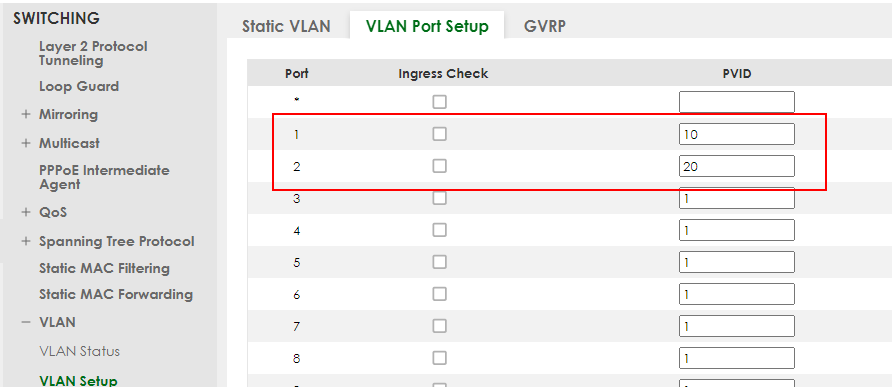

Setați portul 1 ca PVID=10 (VLAN 10) și portul 2 ca PVID=20 (VLAN 20).

Configurați comutatorul 2

Configurați VLAN1 pe Switch-2:
Porturile 3, 4 ca port normal (acest lucru împiedică VLAN1 să difuzeze pachete către porturile 3, 4). Intrați în GUI web și accesați

SWITCHING > VLAN > VLAN Setup > Static VLAN > Select VID1 > Add/Edit

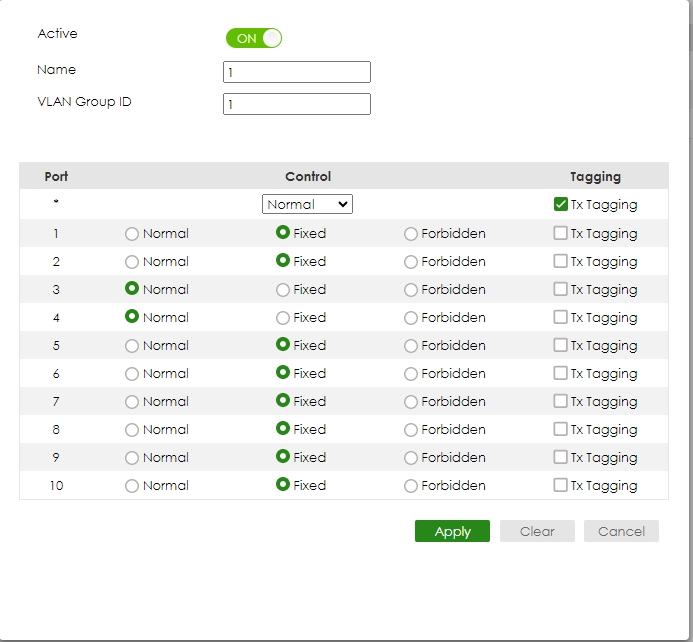

Selectați portul 3, 4 ca Normal.
Faceți clic pe "Add" (Adăugare).

Creați VLAN10 pe Switch-2:
Intrați în GUI web și mergeți la:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Bifați "ACTIVE" Introduceți numele și VLAN Group ID=10.

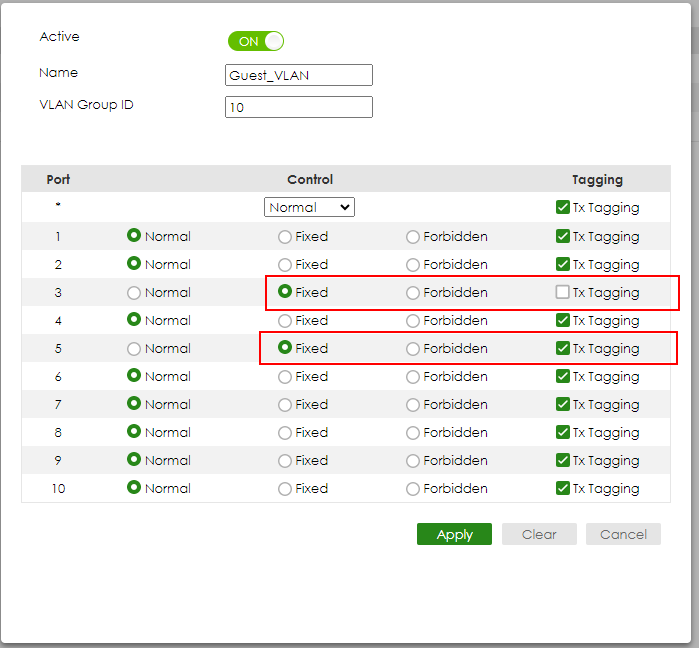

Selectați porturile 3, 5 ca Fixed și debifați Tx Tagging (Untagged) pe portul 3 și bifați Tx Tagging(Tagged) pe portul
Faceți clic pe "Apply".

Creați VLAN20 pe Switch-2:
Intrați în interfața web GUI și mergeți la:

dyn_repppppppp_6

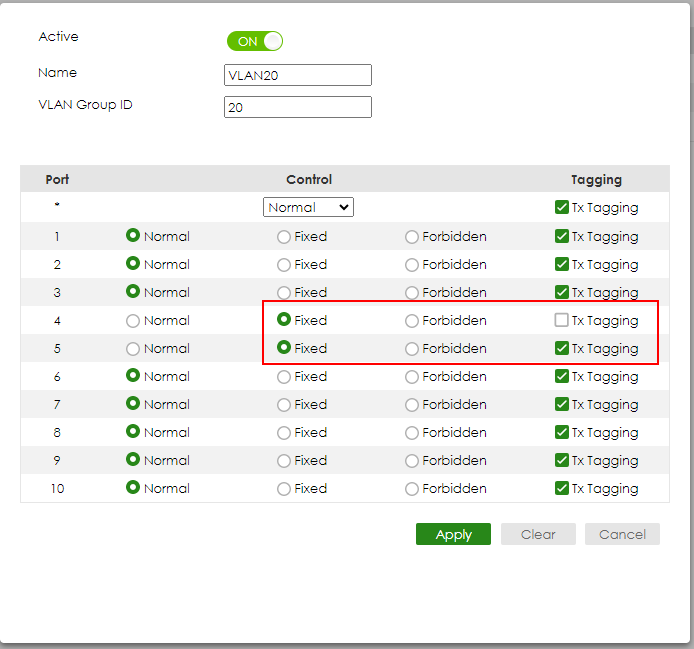

Bifați "ACTIVE" Introduceți numele și ID-ul grupului VLAN=20. Selectați portul 4, 5 ca Fixed și debifați Tx Tagging (Untagged) pe portul 4 și bifați Tx Tagging(Tagged) pe portul

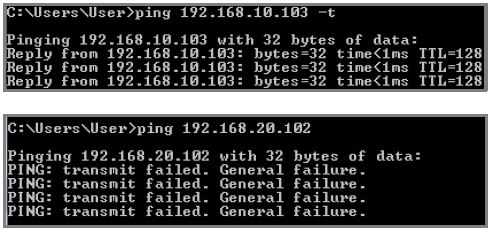

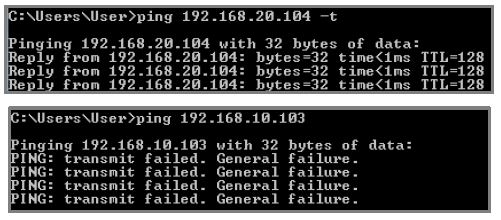

Faceți clic pe "Apply".
