Comutator [VLAN] - Configurați interrutarea între diferite VLAN-uri

Creat - Actualizat
Serhii Boiarynov
Idea generator
Great answers
Master (Platinum)
Print Friendly and PDF
Aveți mai multe întrebări? Trimitere solicitare

Aviz important:
Stimate client, vă rugăm să fiți conștienți de faptul că folosim traducerea automată pentru a furniza articole în limba dvs. locală. Este posibil ca nu toate textele să fie traduse cu acuratețe. În cazul în care există întrebări sau discrepanțe privind acuratețea informațiilor din versiunea tradusă, vă rugăm să consultați articolul original aici: Versiunea originală

Acest articol va examina rutarea inter-VLAN pe switch-urile noastre XS3800, XGS4700 și alte switch-uri L3

În ceea ce privește scenariul nostru, dorim să reducem traficul către Security Gateway și să folosim XS3800 ca router pentru traficul inter-VLAN.


În primul rând, trebuie să adăugăm VLAN-ul la Security Gateway.

dyn_repppppppp_0


Acum adăugăm aceleași VLAN-uri pe Switch.

dyn_repppppppp_1

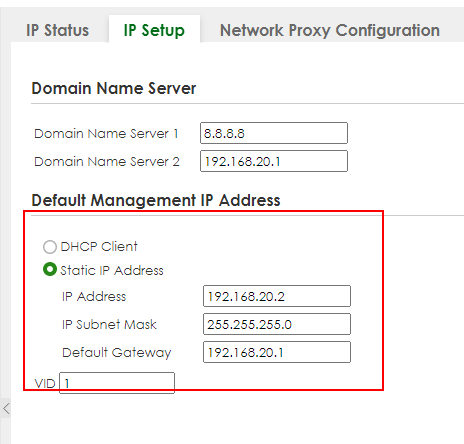

Apoi trebuie să atribuim Switch-ului un IP în fiecare dintre aceste VLAN-uri

dyn_repppppppp_2

Apoi, mergeți la Management IP Address (Adresă IP de management) și adăugați VLAN-urile dvs. la Management IP Address Records (Înregistrări de adrese IP de management).

În continuare, trebuie să modificăm routerul implicit/ gateway-ul implicit pentru clienții de rețea

dyn_repppppppp_3


Clienții Network folosesc acum comutatorul ca gateway/router.
