Acest articol vă va arăta cum să configurați și să instalați noul dvs. comutator XMG1930 [în modul de sine stătător, pentru Nebula faceți clic aici ] prin intermediul expertului de configurare care apare când vă conectați pentru prima dată la comutator. Acest ghid vă va arăta cum să rulați acest expert pentru a configura Basic (adresă IP, parolă de administrator, SNMP, Link Aggregation (LAG)), Protecție (Loop Guard, Broadcast Storm Control), VLAN și QoS (Calitatea serviciului).

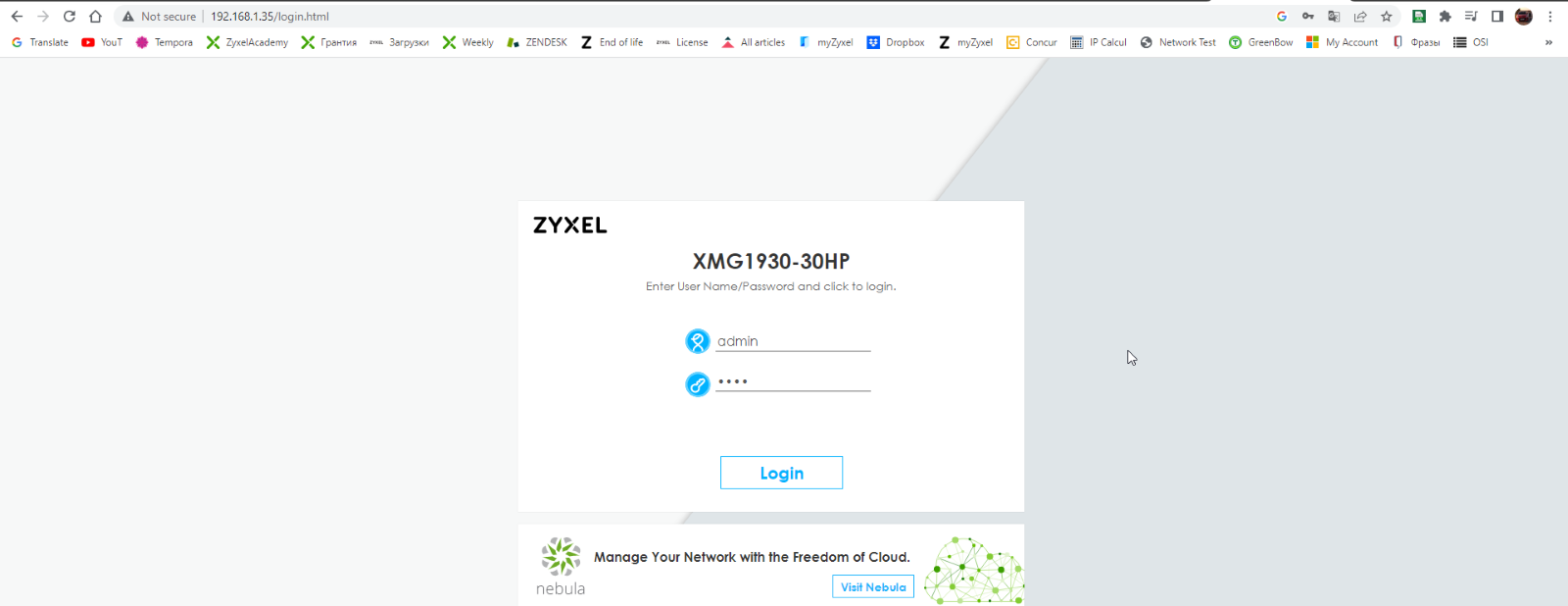

Să începem prin a vă conecta la comutator utilizând browserul dvs. web pentru a introduce https://192.168.1.1 și apoi introduceți acreditările: nume de utilizator: admin și parola implicită: 1234

Dacă nu vă puteți autentifica la comutator, vă rugăm să consultați acest articol .

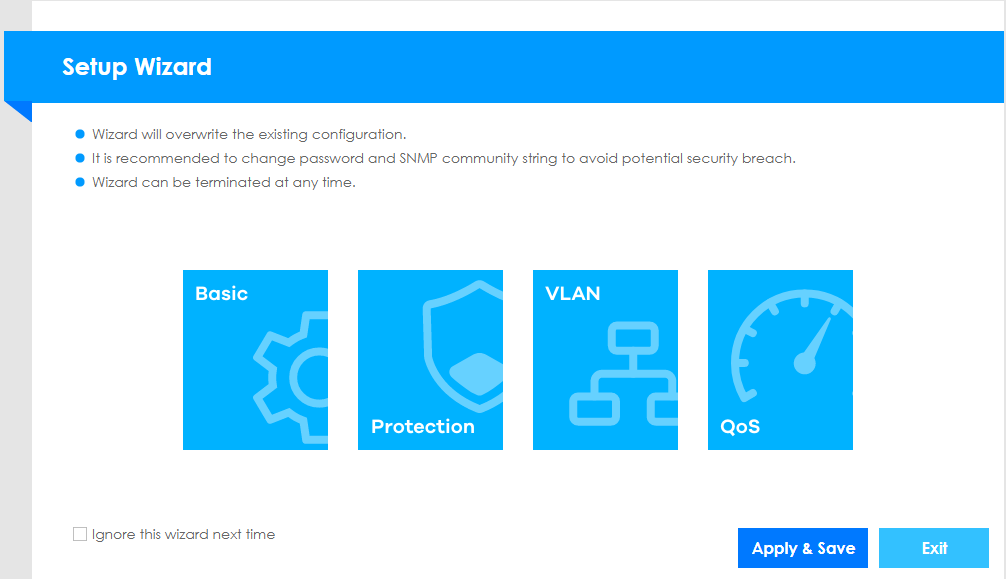

Acum ați ajuns la Expertul de configurare.

Cuprins

1) De bază

1.1 Configurare IP

1.2 Parola de administrator și SNMP

1.3 Agregarea legăturilor

1.3.3 Configurați agregarea legăturilor

2) Protecție

2.1 Loop Guard

2.2 Difuzați controlul furtunii

3) Configurați VLAN

3.1 Selectați porturile și atribuiți ID-ul VLAN

3.2 Pași de configurare VLAN

3.2.1 Creați până la 5 VLAN-uri introducând ID-ul VLAN (2-4094)

3.2.2 Selectați porturile și specificați VID pentru atribuirea de membri neetichetate VLAN

3.2.3 Selectați porturile care să fie membru de port etichetat Trunk pentru toate VLAN-urile

4) QoS (Calitatea serviciului)

1) De bază

1.1 Configurare IP

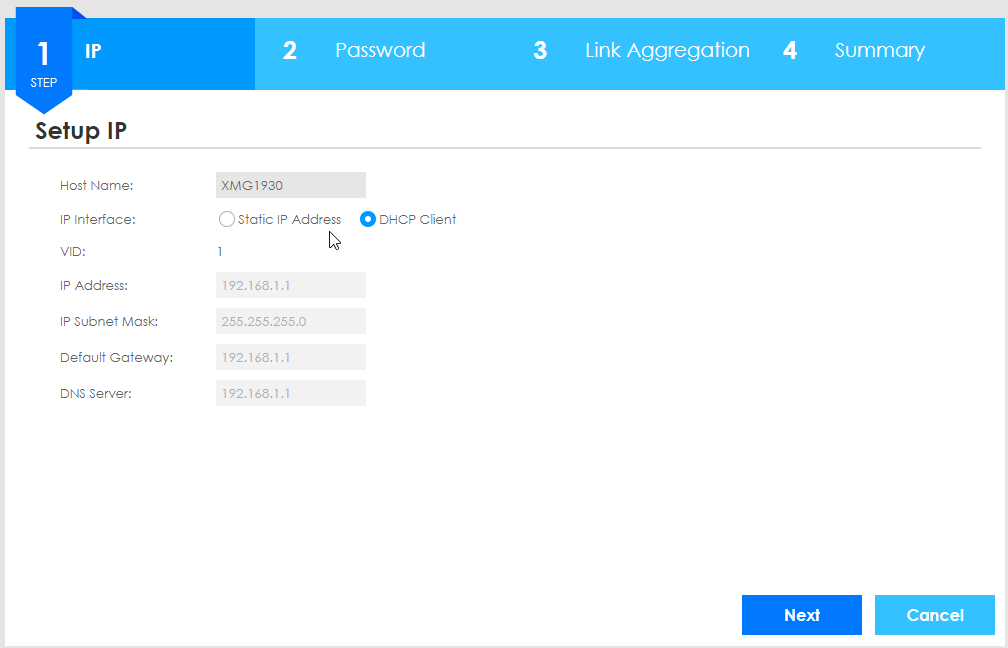

Mai întâi trebuie să configuram adresa IP a comutatorului, astfel încât fie putem folosi alocarea adresei IP statice (unde decideți ce IP va primi comutatorul), dar asigurați-vă că nu folosește o adresă IP care există deja în rețeaua dvs. . Sau alegeți clientul DHCP, care este recomandat și cea mai bună practică în majoritatea mediilor de rețea. Acest lucru face ca routerul (sau serverul DHCP) să dea automat un IP comutatorului.

1.2 Parola de administrator și SNMP

Disclaimer! Indiferent dacă sunt active sau nu, șirurile comunității implicite SNMP (Simple Network Management Protocol) trebuie modificate pentru a menține securitatea. Dacă serviciul rulează cu autentificatoarele implicite, oricine poate aduna date despre sistem și rețea și poate folosi informațiile pentru a compromite integritatea sistemului sau a rețelelor. Este foarte recomandat ca SNMP versiunea 3

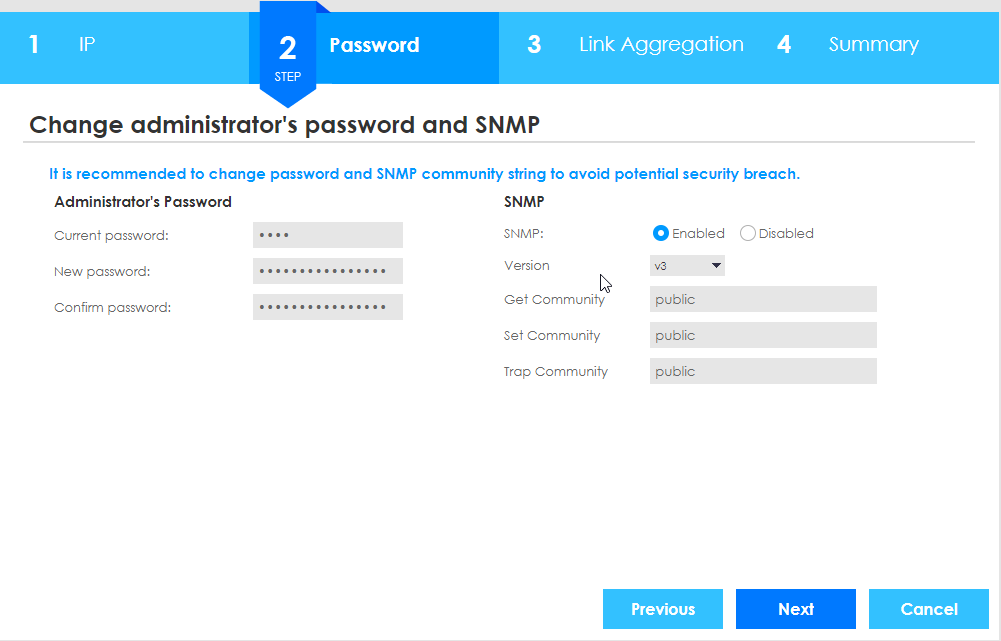

Aici puteți dezactiva SNMP dacă nu sunteți sigur dacă va fi folosit sau nu și puteți schimba parametrii comunității la „privat” în loc de „public” (dacă îl lăsați activat cu public, este în regulă, totuși, vă rugăm să rețineți declinarea răspunderii de mai sus) și, de asemenea, este foarte recomandat să vă schimbați parola cu o parolă puternică (cel puțin o lungime a parolei de 12 și cu: 1 caracter majuscule și minuscule, 1 număr, 1 semn special).

1.3 Agregarea legăturilor

Link Aggregation (LAG) preia două porturi și le combină/grupează într-unul singur pentru a obține o capacitate mai mare (viteză sau fiabilitate) pe legătură. Acest lucru se face fie prin Static, fie prin LACP (Link Aggregation Control Protocol). Static LAG este utilizat dacă configurați totul manual (dacă porturile sunt configurate ca membri statici ai unui grup de trunchiuri), în timp ce LACP este utilizat atunci când porturile sunt configurate să se alăture unui grup de trunchiuri deja existent prin LACP folosind protocolul pentru a comunica.

Dacă doriți să aflați mai multe despre Link Aggregation, faceți clic aici .

1.3.3 Configurați agregarea legăturilor

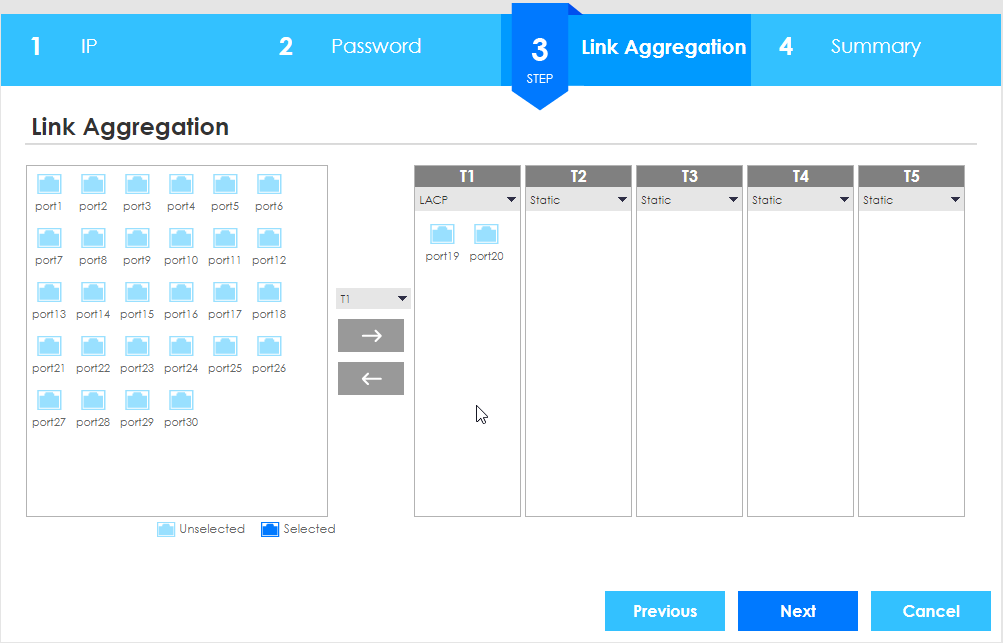

Utilizați această fereastră pentru a grupa porturile în „Grupuri de trunchi” (de la T1 la T5), aceasta înseamnă că există 5 grupuri LAG posibile în comutator. Selectați Port 19 și 20 în T1 și utilizați Static dacă nu sunteți sigur de ce trebuie să utilizați. Aceasta va combina porturile 19 și 20 într-un „un singur port” (puteți folosi maximum 8 porturi într-un grup de trunchi).

Faceți clic pe porturi pentru a le marca ca „selectate” și apoi le puteți muta cu săgeata dreapta la T1. Utilizați lista derulantă „T1” de deasupra săgeților gri pentru a alege celelalte grupuri de trunchiuri (T2-5).

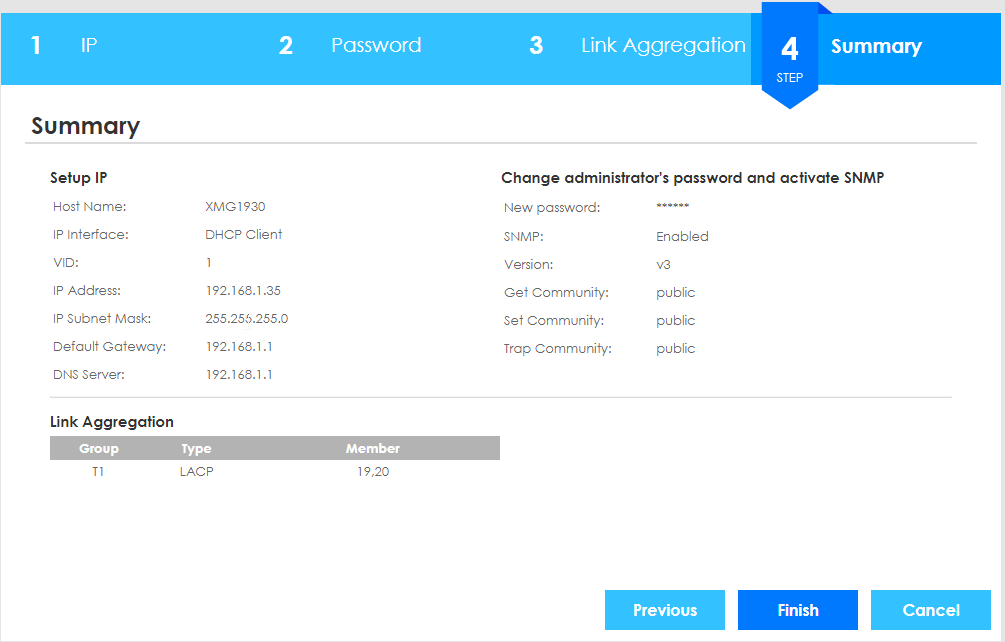

Dacă nu doriți să configurați Link Aggregation (LAG), faceți clic pe „Next” și apoi faceți clic pe „Finish” pe pagina următoare:

2) Protecție

2.1 Loop Guard

Loop Guard este un sistem de prevenire care va preveni orice bucle în rețea prin blocarea portului (porturilor) necesar pentru a preveni această buclă. Acest lucru ar putea crea pierderi de pachete și alte probleme dacă există o buclă în rețea, cu toate acestea, aceasta nu va inunda rețeaua.

Loop Guard este utilizat dacă aveți o configurație complexă de rețea care ar putea avea nevoie de această configurație. În caz contrar, cea mai bună practică este să lăsați Loop Guard dezactivat . Din experiența noastră, protecția buclei este utilizată în principal atunci când există o problemă de rețea legată de comutator, unde protecția buclei poate fi activată pentru a ajuta la depanarea și pentru a preveni suprainundarea în rețea.

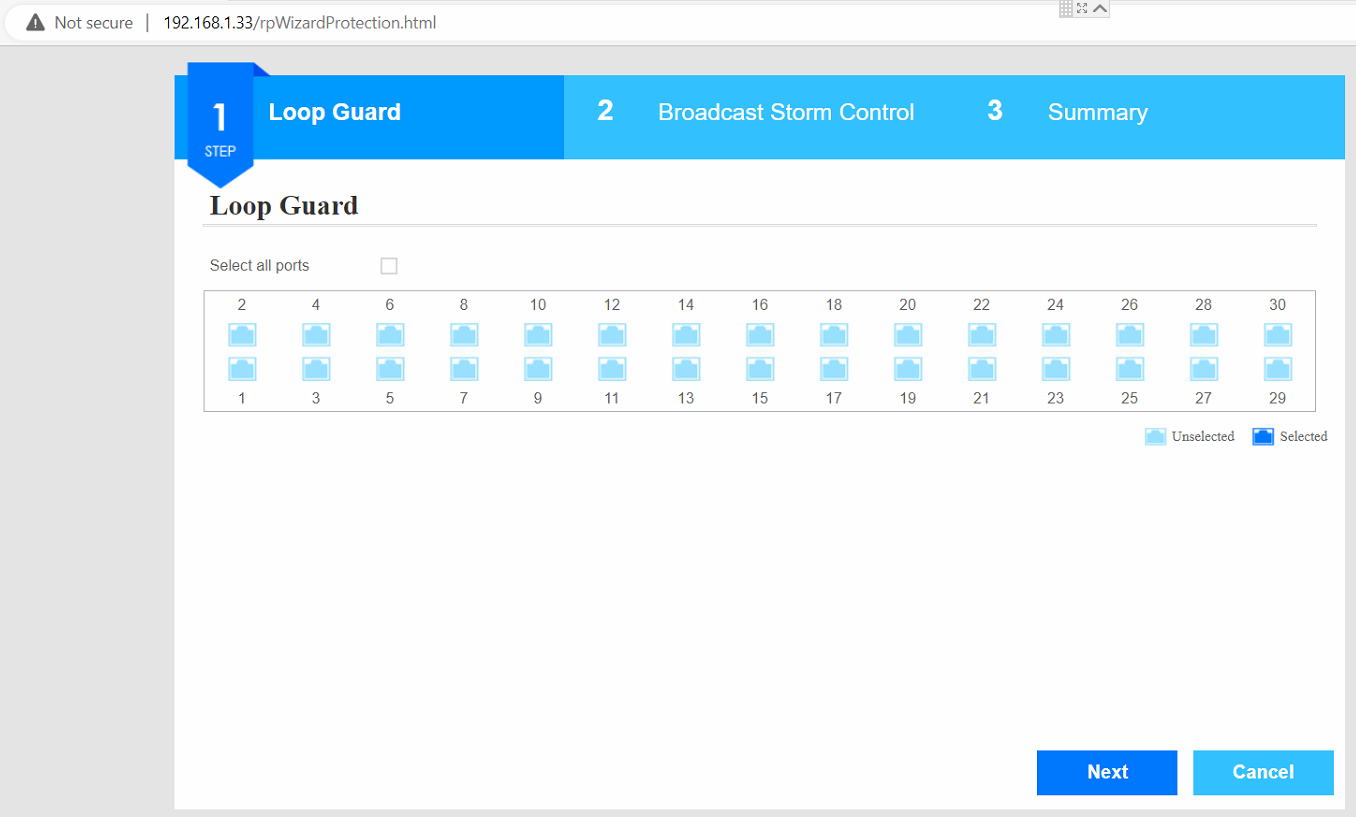

Dacă doriți să configurați Loop Guard, selectați porturile pe care doriți să utilizați loop guard, marcându-le „Selectate”, apoi faceți clic pe următorul.

2.2 Difuzați controlul furtunii

Broadcast Storm Control este utilizat pentru a preveni orice inundare a rețelei prin difuzarea mesajelor trimise de dispozitivele dvs. în rețea. Pachetele de difuzare includ - solicitări DHCP, mesaje „în viață” și alte mesaje care mențin dispozitivele din rețea la cunoștință de dispozitivul care trimite mesajele difuzate.

Dacă întâmpinați o latență ridicată și pierderi de pachete în rețeaua dvs., aceasta poate fi folosită pentru a preveni orice inundare a comutatorului prin limitarea cantității de pachete pe care comutatorul le va accepta și transmite. Dacă există prea multe pachete simultan, comutatorul va renunța la aceste pachete de difuzare și va ajuta la scoaterea acestor pachete din rețea.

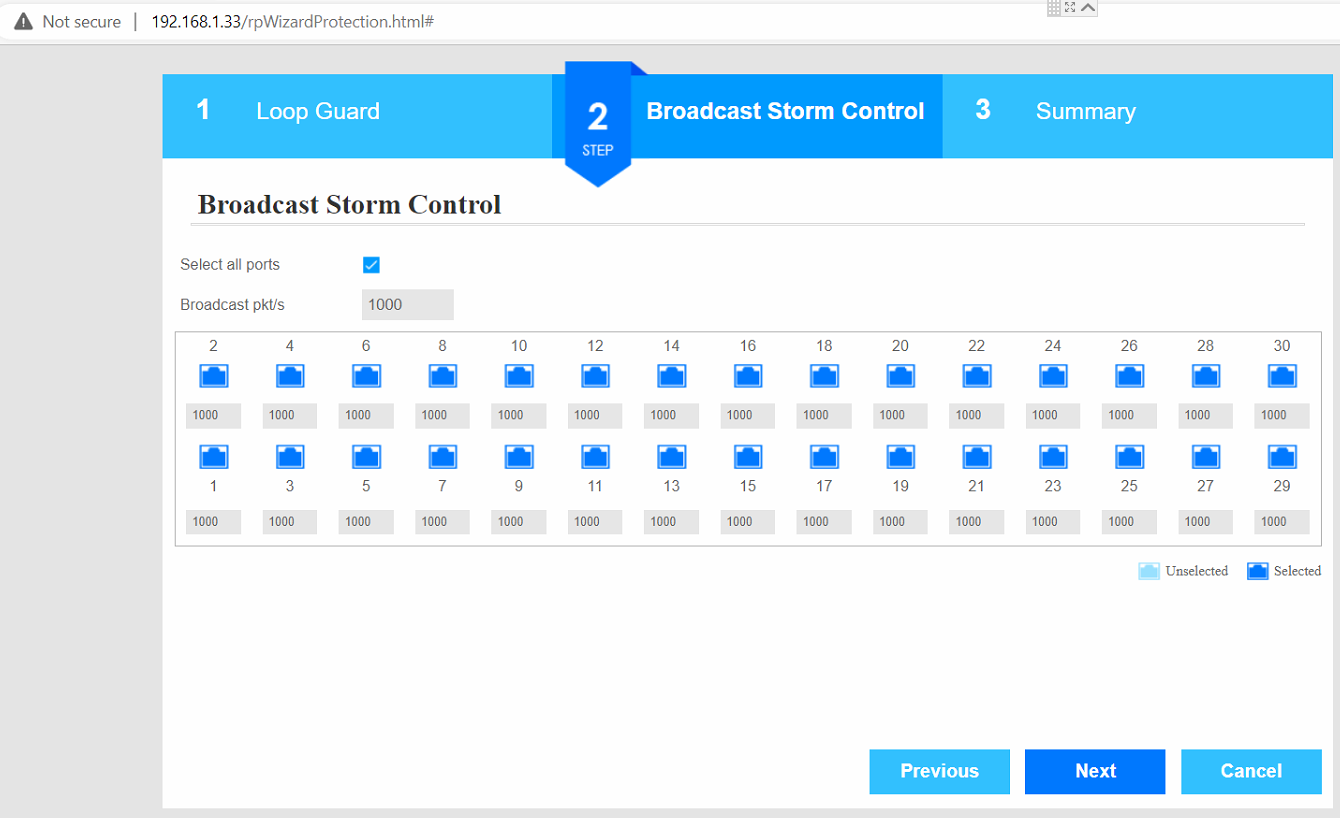

Dacă doriți să configurați Broadcast Storm Control, selectați porturile pe care doriți să utilizați Storm Control, marcându-le „Selectate”, selectați cantitatea de pachete de difuzare pe care doriți să o limitați pe secundă ( cea mai bună practică ar fi să o dezactivați , sau utilizați 150 de pachete de difuzare pe secundă într-o rețea de dimensiuni mici-medii ) și apoi faceți clic pe următorul.

3) Configurați VLAN

Utilizați această fereastră de mai jos pentru a atribui porturile în „Porturi membre VLAN” (5 grupuri de membri VLAN), aceasta înseamnă că sunt posibile 5 grupuri VLAN în Expertul de configurare. Dacă nu doriți să utilizați VLAN-uri, vă rugăm să faceți clic pe „Next”.

3.1 Selectați porturile și atribuiți ID-ul VLAN

Selectați porturile pe care doriți să le atribuiți primului grup de membri VLAN și atribuiți acel grup de membri cu un ID VLAN. Faceți clic pe porturi pentru a le marca ca „selectate” și apoi le puteți muta cu săgeata dreapta la grupul de membri VLAN „x”. Utilizați lista derulantă „VLAN20” de deasupra săgeților gri pentru a alege celelalte grupuri de trunchiuri (VLAN „x” 1-5).

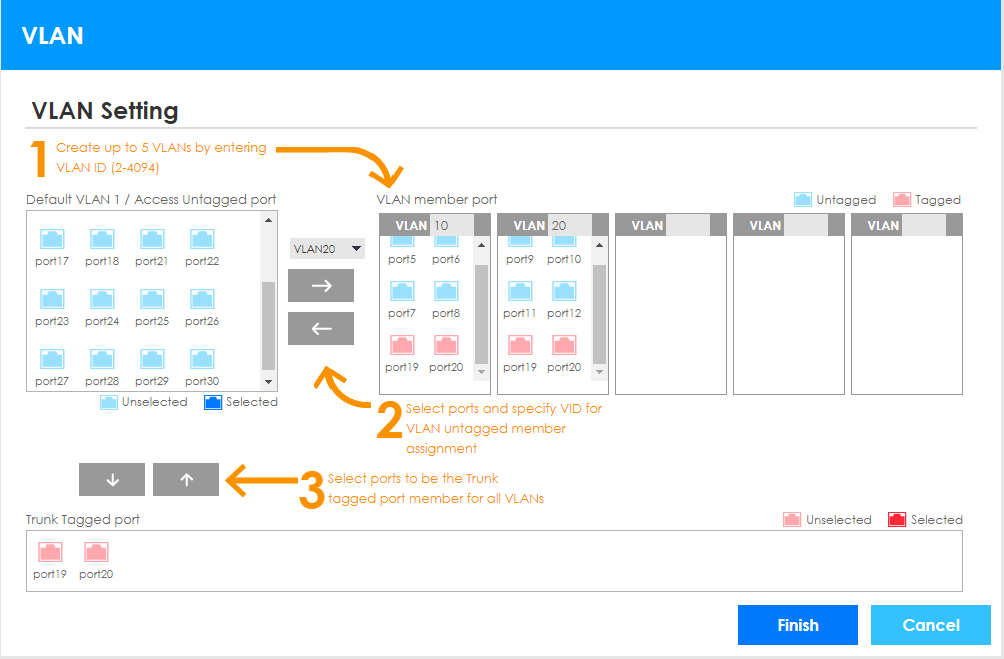

3.2 Pași de configurare VLAN

3.2.1 Creați până la 5 VLAN-uri introducând ID-ul VLAN (2-4094)

3.2.2 Selectați porturile și specificați VID pentru atribuirea de membri neetichetate VLAN

3.2.3 Selectați porturile care să fie membru de port etichetat Trunk pentru toate VLAN-urile

Porturile trunchiului înseamnă că comutatorul va redirecționa TOATE VLAN-urile necunoscute și cunoscute.

Amintiți-vă că puteți avea oricâte abonamente etichetate pe port doriți, dar doar un singur neetichetat (VLAN implicit) per port.

Dacă doriți să aflați mai multe despre VLAN-uri, puteți arunca o privire la acest articol .

4 ) QoS ( Calitatea Serviciului )

QoS este o tehnică comună de prioritizare a traficului, centrată pe furnizarea de trafic către clasele deservite în rețea. Traficul per port din setările QoS poate fi configurat cu prioritate mare, medie și scăzută. Pentru mediile de afaceri, porturile pentru oaspeți ar putea dori să aibă prioritate scăzută pentru trafic, unde serverele de afaceri și alte echipamente IT vitale ar putea dori o prioritate ridicată.

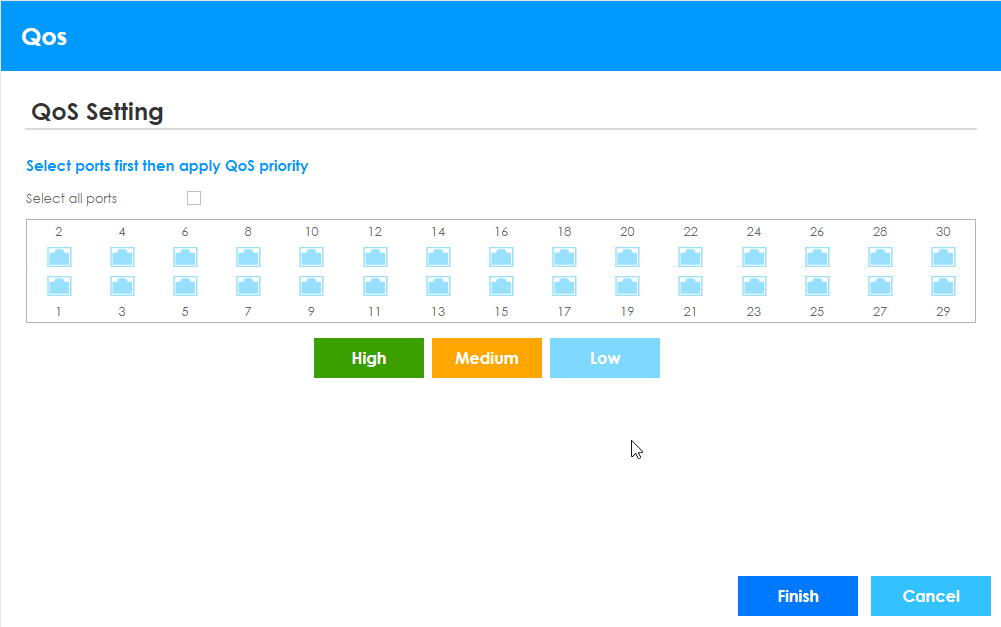

Dacă doriți să configurați QoS, selectați porturile pe care doriți să utilizați QoS marcându-le „Selectate”, faceți clic pe „High”, „Medium” sau „Low” și clasificați prioritizarea traficului.

Faceți clic pe „Finish” pentru a finaliza Setup Wizard.
