Zyxel NR2301 [5G Router] - обзор и базовая конфигурация

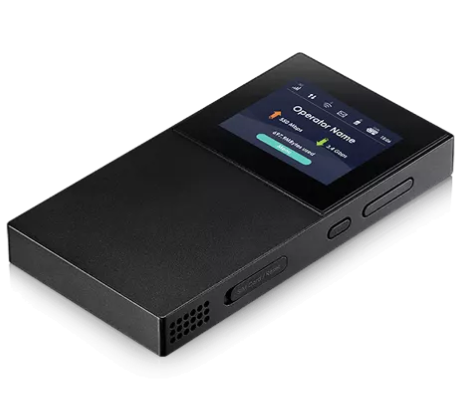

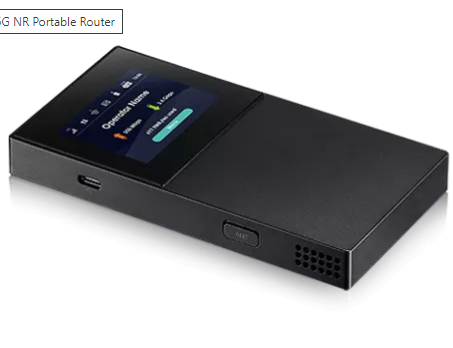

Zyxel NR2301 - это чудо современных технологий, воплощающее в себе идеальное сочетание портативности и мощных возможностей подключения. Разработанный как портативный маршрутизатор 5G NR, он соответствует стандарту 3GPP release 16, обеспечивая безупречную совместимость с сетями 4G. Это устройство не только обеспечивает высокоскоростную широкополосную связь через WiFi 6, но и отличается высокой безопасностью сети, поддерживая до 32 устройств одновременно. Компактный дизайн делает его идеальным спутником для тех, кому необходимо постоянное подключение в дороге.

Оригинальное руководство пользователя - нажмите для загрузки

Основные характеристики

• Скорость загрузки 5G NR: До 3,4 Гбит/с
• 4G LTE Скорость загрузки: До 1,6 Гбит/с
• Поддержка WiFi 6: Скорость до 1,8 Гбит/с с 2x2 UL/DL MU-MIMO
• Повышенная безопасность сети: Надежное и безопасное соединение
• Поддержка нескольких устройств: Подключение до 32 устройств одновременно
• Компактный и портативный дизайн: Идеально подходит для использования в дороге
• Внешняя антенна: 2 разъема TS9 на боковой стороне для подключения внешней антенны

Способы управления NR2301

NR2301 предлагает два основных способа управления:

• Интерфейс ЖК-экрана
• Используйте интерфейс ЖК-экрана и кнопки на правой стороне NR2301 для управления устройством.
• Веб-конфигуратор
• Для повседневного управления рекомендуется использовать веб-конфигуратор. Доступ к нему можно получить с помощью поддерживаемого веб-браузера.

Доступ к веб-интерфейсу

Чтобы получить доступ к веб-конфигуратору устройства NR2301, выполните следующие действия:

• Включите устройство: Используйте кнопку на боковой панели для включения устройства.
• Подключите устройство: Используйте прилагаемый USB-кабель для подключения NR2301 к компьютеру.

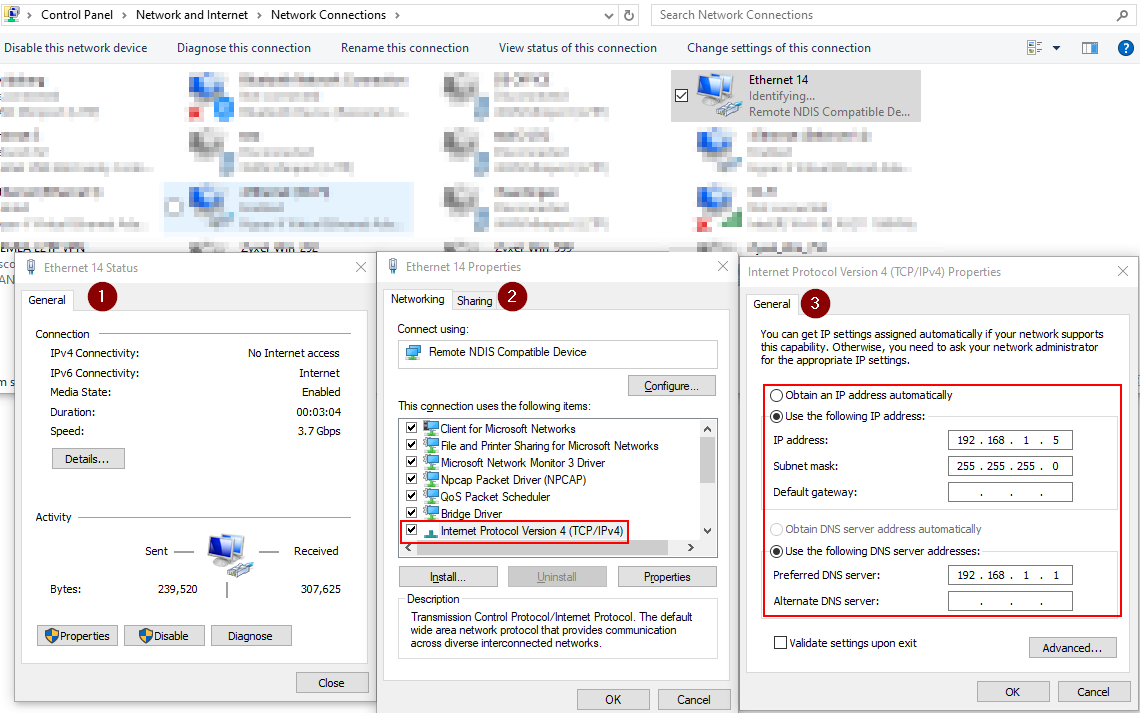

• Настройка IP-адреса: Убедитесь, что IP-адрес вашего компьютера находится в той же подсети, что и NR2301, в идеале в диапазоне от 192.168.1.2 до 192.168.1.254.

• Запустите веб-браузер: Откройте веб-браузер и перейдите по адресу http://192.168.1.1.

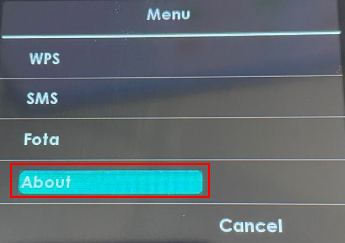

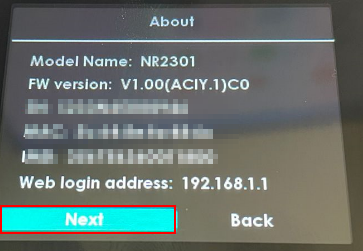

• Имя пользователя и пароль: Имя пользователя: "admin" и пароль для доступа к веб-интерфейсу NR2301 на самом устройстве вы можете найти на ЖК-экране устройства, выберите пункт "Меню", затем выберите раздел "О программе" и нажмите кнопку "Далее", после выполнения этих действий вы увидите пароль администратора.

Примечание: Если пароль администратора был ранее изменен (это можно сделать через веб-интерфейс), необходимо использовать пользовательский пароль, а не пароль по умолчанию, указанный в меню устройства. Если пользовательский пароль забыт, устройство можно вернуть к заводским настройкам, нажав кнопку "Сброс".

• Войдите в веб-конфигуратор: Появится экран входа в систему. Введите имя пользователя по умолчанию 'admin' и пароль.

Базовая конфигурация

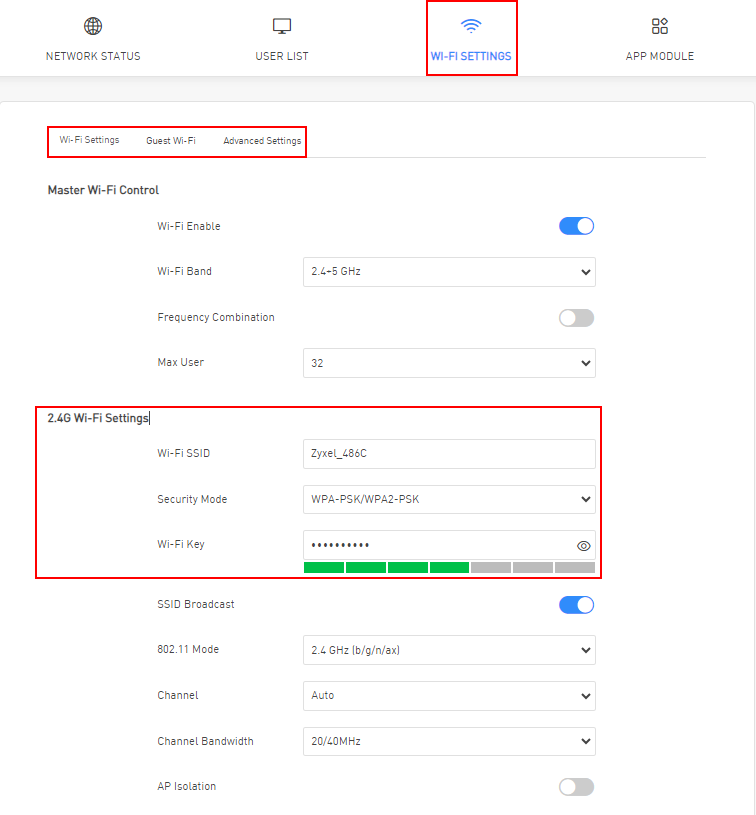

• Перейдите в раздел "НАСТРОЙКИ WIFI" на вашем устройстве.
• Измените основные настройки, такие как имя SSID, пароль беспроводной сети и выберите предпочтительный режим безопасности.
• Кроме того, у вас есть возможность настроить отдельную гостевую WIFI-сеть и установить расписание активности для SSID.
• Примечание: Настройка гостевой сети WIFI добавляет дополнительный уровень безопасности для вашей основной сети, а установка расписания активности позволяет повысить энергоэффективность и контролировать доступ к сети.

Как управлять PIN-кодом SIM-карты через веб-интерфейс маршрутизатора NR2301

Ниже описано, как ввести пин-код, как изменить пин-код или как отключить проверку пин-кода для Zyxel NR2301.

• Подключите NR2301 к компьютеру с помощью USB-кабеля, чтобы получить доступ к веб-интерфейсу, или воспользуйтесь мобильным телефоном и подключитесь через WIFI.
• Вы можете войти в веб-интерфейс маршрутизатора Zyxel, введя IP-адрес маршрутизатора (http://zyxel.home/login.html или 192.168.1.1) в веб-браузере.

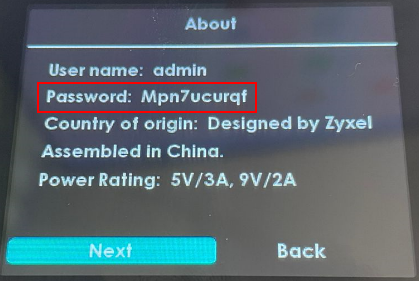

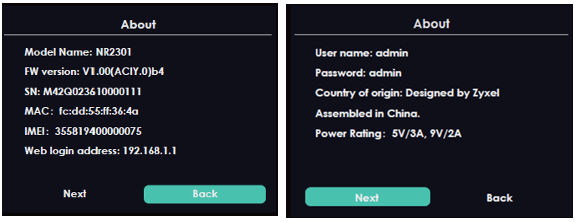

• Имя пользователя по умолчанию - "admin", а пароль можно найти на экране меню устройства. Перейдите в раздел "О программе" и выберите "Далее".На экране появится ваш пароль, как показано в примере ниже.

• Введите имя пользователя и пароль в веб-интерфейсе устройства, как показано на рисунке ниже.

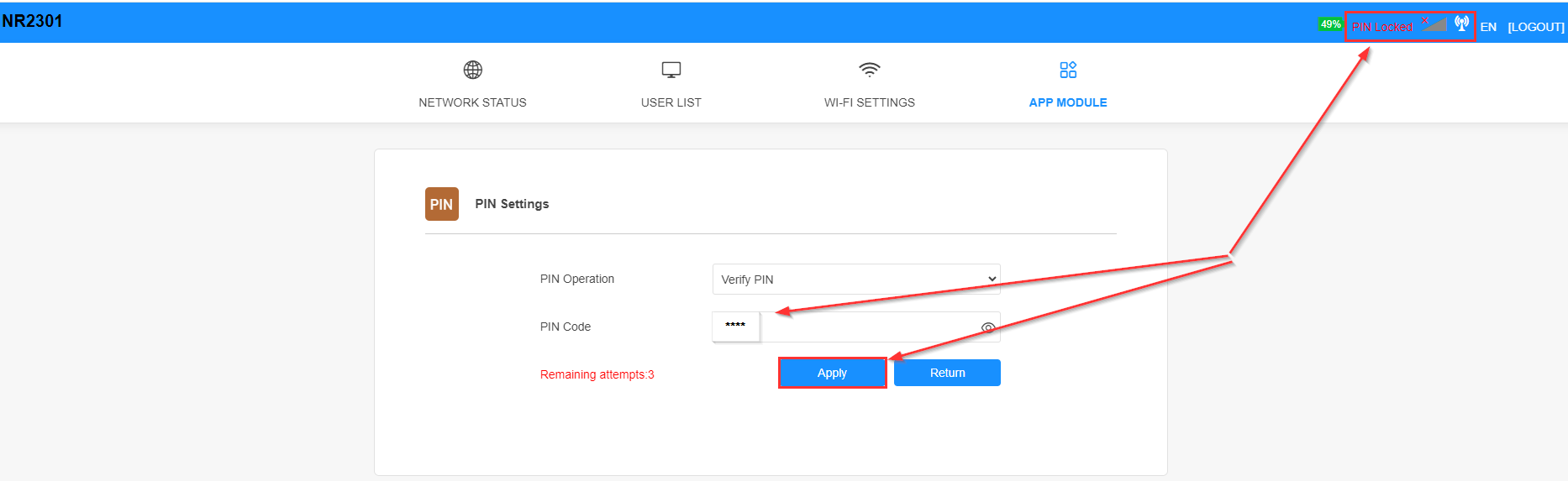

• В правом верхнем углу нажмите на "PIN Locked".
• Введите PIN-код в появившемся окне и нажмите "Применить".

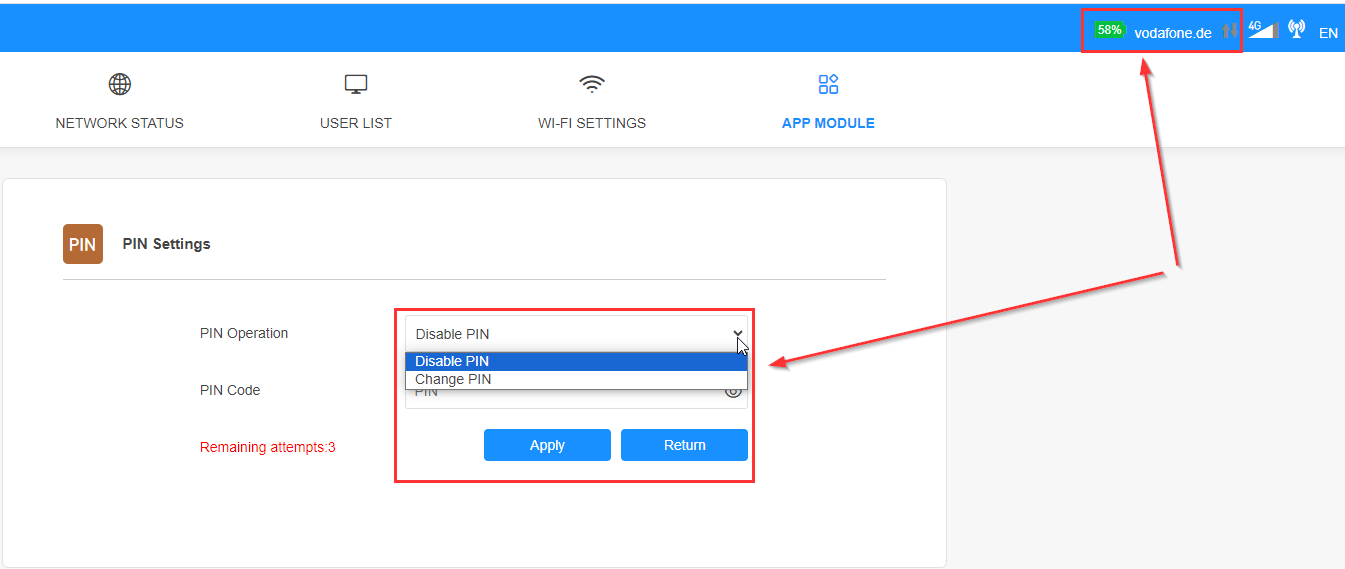

• Статус соединения в правом верхнем углу должен измениться, если PIN-код введен правильно и с SIM-картой нет проблем. Теперь вы можете отключить PIN-код на этой карте или изменить его при необходимости.

Дополнительные настройки

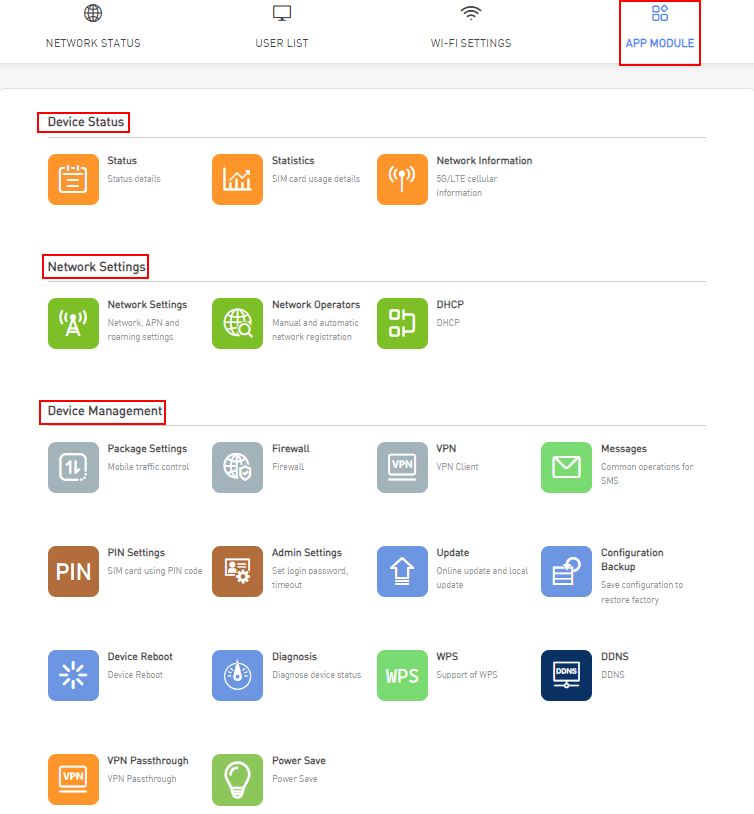

В разделе "APP MODULE" вы найдете более широкий функционал устройства, который включает в себя три раздела:

• Статус устройства
• Сетевые настройки
• Управление устройством

Настройки пакета

Настройки пакета NR2301 позволяют пользователям контролировать использование мобильных данных и устанавливать лимиты данных на определенные периоды. Доступ к этой функции осуществляется через APP MODULE > Package Settings. Опции, доступные в этом разделе, могут отличаться в зависимости от выбранного типа пакета.

Брандмауэр

NR2301 предлагает различные настройки брандмауэра:

• URL Filter: Эта функция позволяет администраторам блокировать доступ к определенным веб-сайтам в своей сети.
• Port Forward: Позволяет перенаправлять входящие запросы на обслуживание на определенные серверы в локальной сети.
• Port Trigger и Port Filter: Эти параметры используются для изменения настроек триггерных портов и создания правил брандмауэра для блокировки нежелательного трафика.
• UPnP: Universal Plug and Play можно включить или отключить для упрощения подключения и обеспечения безопасности.
• Удаленное управление: Эта настройка контролирует возможность пользователей глобальной сети пинговать или настраивать NR2301.

Переадресация портов

Переадресация портов в NR2301 используется для направления входящих запросов на определенные серверы в локальной сети. Это особенно полезно при размещении серверов, например веб-серверов или FTP-серверов, которые должны быть доступны извне локальной сети.

Настройки DMZ

NR2301 позволяет включить демилитаризованную зону (DMZ), чтобы отделить внешние сервисы от внутренней сети. Это особенно полезно для размещения публичных сервисов, таких как веб-сайты, при сохранении безопасности остальной части сети.

VPN

NR2301 поддерживает различные протоколы VPN:

• VPN Passthrough: включает поддержку протоколов L2TP, IPSEC и PPTP. Эту функцию можно включить в разделе VPN Passthrough в APP MODULE.
• Настройки VPN-клиента: Устройство позволяет настраивать параметры VPN-клиента, обеспечивая безопасный удаленный доступ к сети.

Резервное копирование конфигурации

NR2301 позволяет пользователям создавать резервные копии и восстанавливать конфигурацию устройства:

• Резервное копирование: Пользователи могут сохранить файл конфигурации с расширением ".bin" на своем компьютере. Это удобно для сохранения настроек, которые могут быть восстановлены позже.
• Восстановление: Ранее сохраненные файлы конфигурации могут быть восстановлены с компьютера пользователя на NR2301. Этот процесс автоматически перезапускает NR2301 после успешной загрузки файла конфигурации.
