Zyxel Switch — настройка Voice VLAN для улучшения качества голосового трафика

Голосовой трафик очень чувствителен к задержкам, джиттеру и потере пакетов. Voice VLAN от Zyxel помогает улучшить качество звонков, автоматически помещая трафик IP-телефонов в выделенную VLAN и назначая ему более высокий приоритет 802.1p. Это гарантирует, что голосовые пакеты будут иметь приоритет перед обычным дата-трафиком, что помогает поддерживать стабильную и чёткую VoIP-связь даже при высокой нагрузке на сеть.

В этом примере используется Voice VLAN с ID 100 и приоритетом 802.1p 6. В конфигурации показано, как определить IP-телефоны по их OUI (префикс MAC-адреса), автоматически назначить их в Voice VLAN и проверить настройку с помощью зеркалирования портов и Wireshark.

Примечание: IP-адреса и маски подсети, указанные в этой статье, являются примерными. Замените их на значения, используемые в вашей сети.

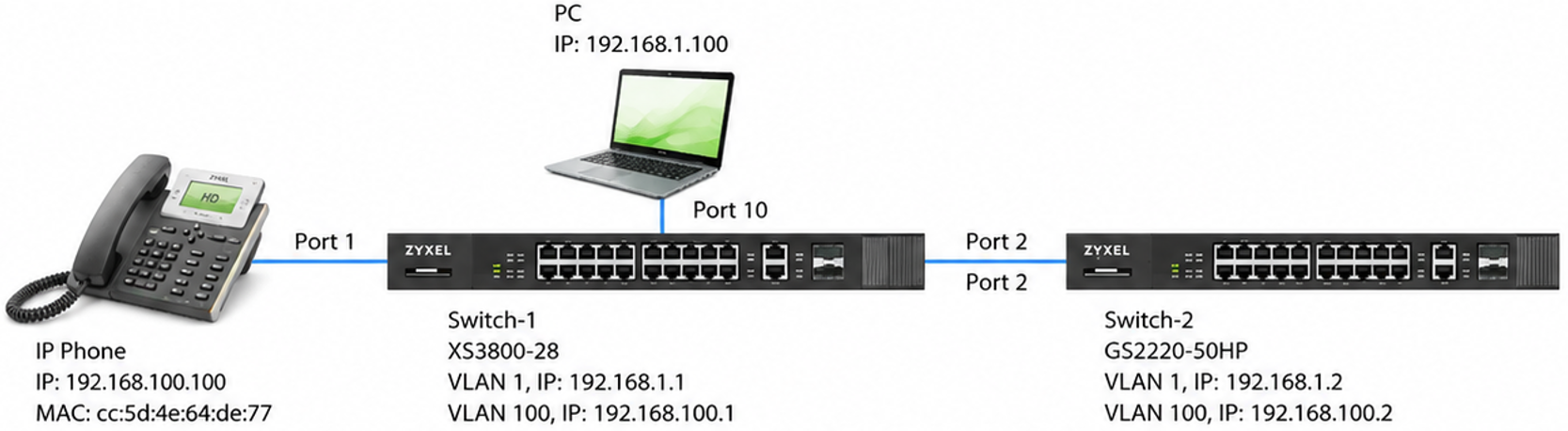

Топология сети

Пример топологии включает в себя:

• IP-телефон, подключённый к Switch-1 (XS3800-28).
• ПК, подключённый к Switch-1.
• Switch-1, подключённый к Switch-2 (GS2220-50HP).
• Голосовой трафик передаётся через VLAN 100, а управление остаётся в VLAN 1.

Шаг 1 – Настройка Voice VLAN

Перед включением Voice VLAN создайте VLAN 100 на обоих коммутаторах.

Убедитесь, что:

• VLAN 100 существует на Switch-1 и Switch-2.
• VLAN 100 разрешена на межкоммутаторной линии (trunk).
• Устройства в VLAN 100 могут обмениваться данными между обоими коммутаторами.

Шаг 2 – Настройка Voice VLAN

Перейдите в меню:

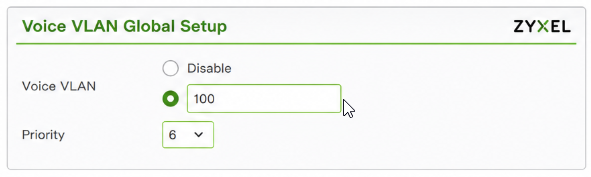

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN Global Setup

Настройте следующие параметры:

• Voice VLAN: 100
• Priority: 6

Нажмите Add.

Настроенный приоритет (802.1p CoS) маркирует голосовые пакеты, чтобы коммутаторы могли приоритизировать их перед обычным дата-трафиком.

Настройка OUI для Voice VLAN

Далее настройте OUI (уникальный идентификатор организации), используемый для распознавания поддерживаемых IP-телефонов.

Перейдите в меню:

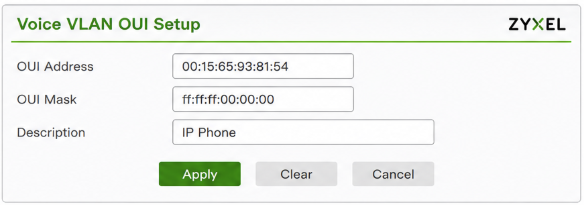

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN OUI Setup

Настройте следующие параметры:

• OUI Address: 00:15:65:93:81:54
• OUI Mask: ff:ff:ff:00:00:00
• Description: IP Phone

Нажмите Add (или Apply, в зависимости от версии прошивки).

Примечание: С этой настройкой коммутатор автоматически распознаёт устройства, MAC-адреса которых соответствуют указанному OUI, и назначает их трафик в настроенную Voice VLAN.

Шаг 3 – Настройка зеркалирования портов (проверка)

Чтобы проверить корректность работы Voice VLAN, настройте зеркалирование портов.

Перейдите в меню:

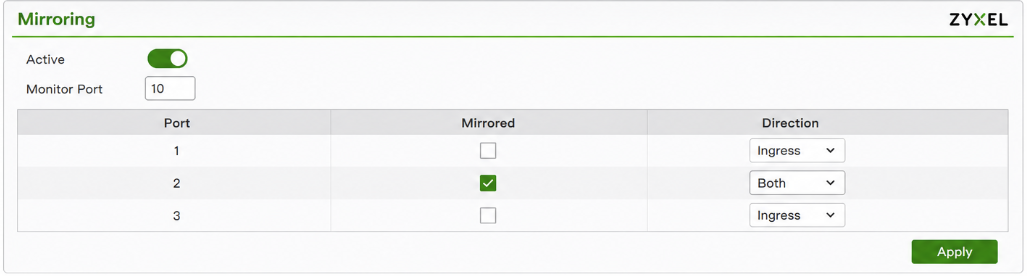

Menu → Switching → Mirroring → Mirroring

Настройте следующие параметры:

• Active: Включено
• Monitor Port: Порт, подключённый к ПК для мониторинга
• Mirrored Port: Порт, подключённый к IP-телефону (в этом примере Порт 2)
• Direction: Оба направления

Нажмите Apply.

Зеркалирование портов позволяет Wireshark захватывать весь трафик, проходящий через выбранный порт коммутатора, для последующей проверки.

Шаг 4 – Проверка настройки

Подключите ПК для мониторинга к настроенному мониторинговому порту.

Откройте Wireshark и примените следующий фильтр отображения:

arp || igmp

Далее:

1. Войдите в Switch-2.

2. Перейдите в меню:

   Menu → Management → Diagnostic → Ping Test

3. Выполните ping IP-телефона.

Ping должен пройти успешно.

(Вставьте улучшенный скриншот Wireshark здесь.)

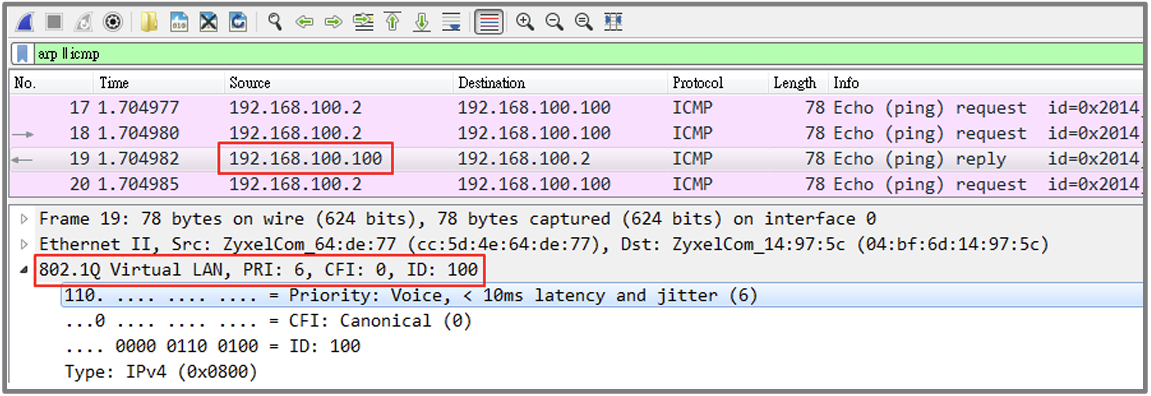

Просмотрите захваченные пакеты в Wireshark.

Ethernet-кадр должен показывать:

• 802.1Q VLAN ID: 100
• 802.1p Priority: 6

Это подтверждает, что коммутатор корректно идентифицировал IP-телефон, назначил его в настроенную Voice VLAN и применил заданный приоритет QoS.

Результат

После завершения настройки:

• IP-телефоны автоматически обнаруживаются по их OUI.
• Голосовой трафик автоматически назначается в Voice VLAN 100.
• Голосовые пакеты получают приоритет 802.1p 6.
• Голосовой и дата-трафик остаются логически разделёнными.
• Wireshark подтверждает правильное применение тегирования VLAN и приоритета QoS.

Эта настройка улучшает производительность VoIP, обеспечивая более высокий приоритет обработки голосового трафика во всей инфраструктуре коммутаторов Zyxel.
