Zyxel VMG4005-B50A [Руководство пользователя] - краткое руководство пользователя для VMG4005-B50A

Добро пожаловать в краткое руководство по эксплуатации Zyxel VMG4005-B50A! Это руководство поможет вам быстро запустить устройство. Следуйте приведенным ниже инструкциям, чтобы обеспечить беспроблемную и легкую установку.

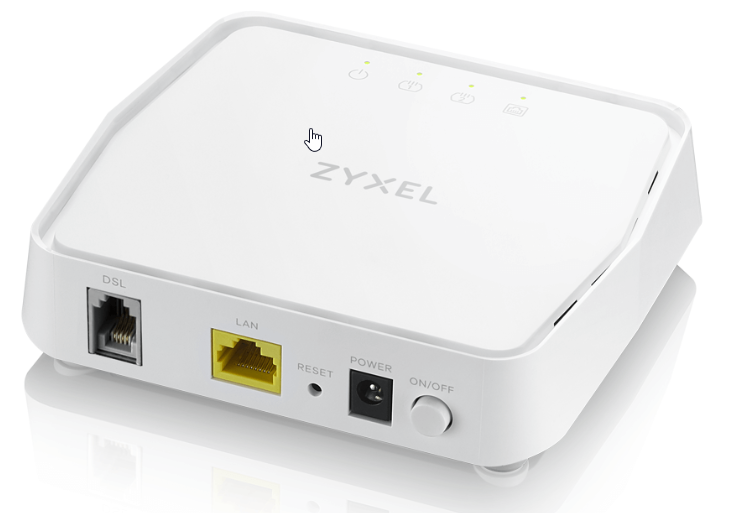

Zyxel VMG4005-B50A - это мост VDSL2 17a Bonding и 35b Single Line Bridge, который обеспечивает превосходную скорость линии премиум-класса до 200 Мбит/с при 17a bonding или 300 Мбит/с при 35b single line для широкополосных услуг, расширяя зону покрытия и производительность для улучшения пользовательского опыта.

Данная модель способна объединять пары, то есть физически использовать 2 отдельные линии и объединять их как одну линию. Таким образом, внутренние контакты 2 + 3 предназначены для телефонной линии 1, а внешние контакты 1 + 4 - для телефонной линии 2.

Примечание: VMG4005-B50B был разработан специально для интернет-провайдера для использования его клиентами. Если устройство было поставлено поставщиком услуг Интернета (ISP) и у вас возникли дополнительные вопросы или проблемы с устройством, сначала обратитесь к своему ISP и только потом - в местную службу поддержки Zyxel для получения дополнительной поддержки.

Распаковка и проверка содержимого

Прежде чем приступить к работе, убедитесь, что у вас есть все компоненты:

• Устройство Zyxel VMG4005-B50A
• Адаптер питания
• Ethernet-кабель
• DSL-сплиттер или телефонная розетка
• Руководство по быстрому запуску

Понимание устройства

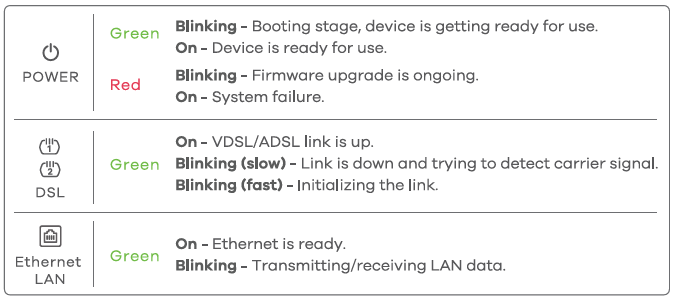

Индикаторы передней панели:

• Светодиод питания: Указывает на состояние питания устройства.
• СВЕТОДИОД DSL: Показывает сигнал несущей.
• Светодиод Ethernet: Показывает состояние соединения Ethernet.

Быстрый запуск

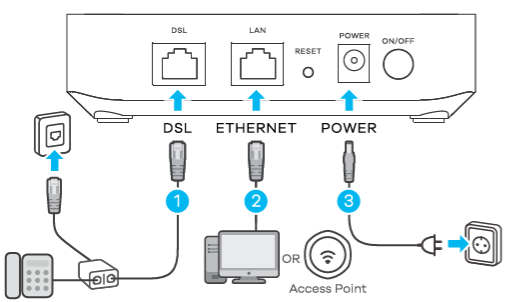

• С помощью телефонного кабеля подключите порт DSL к сплиттеру DS или непосредственно к телефонной розетке.
• Подключите компьютер или точку доступа к порту LAN с помощью кабеля Ethernet.
• С помощью прилагаемого адаптера питания подключите гнездо питания к соответствующему источнику питания.
• Нажмите кнопку POWER, чтобы включить VMG4005.
• Убедитесь, что светодиодные индикаторы уже загорелись.

Доступ к веб-конфигуратору

1. Убедитесь, что ваш компьютер имеет IP-адрес в той же подсети, что и VMG. Ваш компьютер должен иметь IP-адрес от 192.168.1.2 до 192.168.1.254.

2. Если VMG автоматически не перенаправляет вас на экран входа в систему, перейдите по адресу http://192.168.1.1.

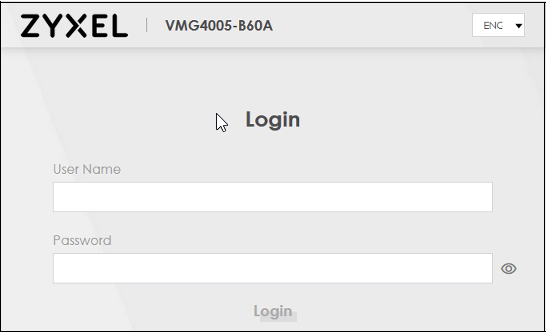

3. Отобразится экран входа в систему. Выберите язык, который вам больше нравится.

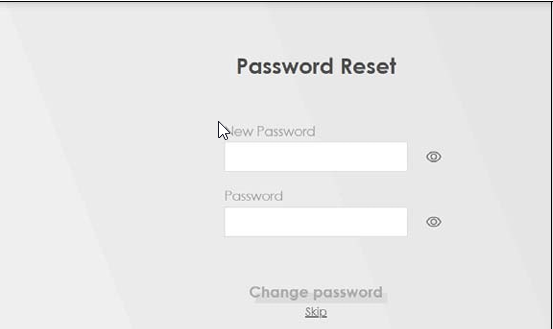

4. Чтобы получить доступ к административному веб-конфигуратору и управлять VMG, введите имя пользователя admin и случайно назначенный пароль по умолчанию (см. этикетку устройства) на экране входа в систему и нажмите кнопку Войти. Если вы изменили пароль, введите свой пароль и нажмите Войти.

5. Логин по умолчанию: admin Пароль: см. этикетку устройства

Быстрый мастер настройки

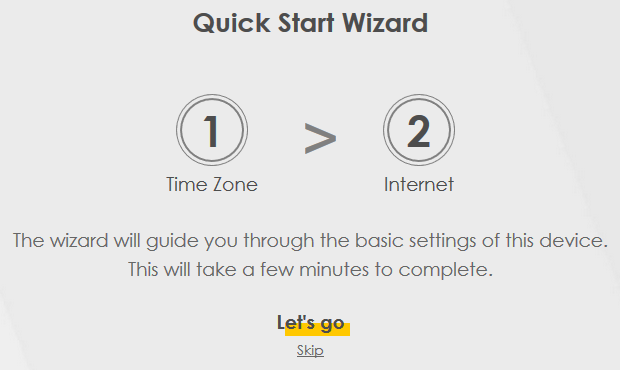

• Нажмите кнопку Go, чтобы перейти к настройкам часового пояса, базового доступа в Интернет и беспроводной сети. Это займет у вас несколько минут.
• Выберите часовой пояс вашего местоположения. Нажмите кнопку Далее.

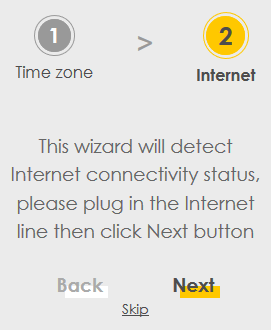

• VMG автоматически проверит состояние Интернета. Нажмите Далее, чтобы продолжить. Вы также можете нажать Пропустить, чтобы пропустить проверку подключения к Интернету в мастере.

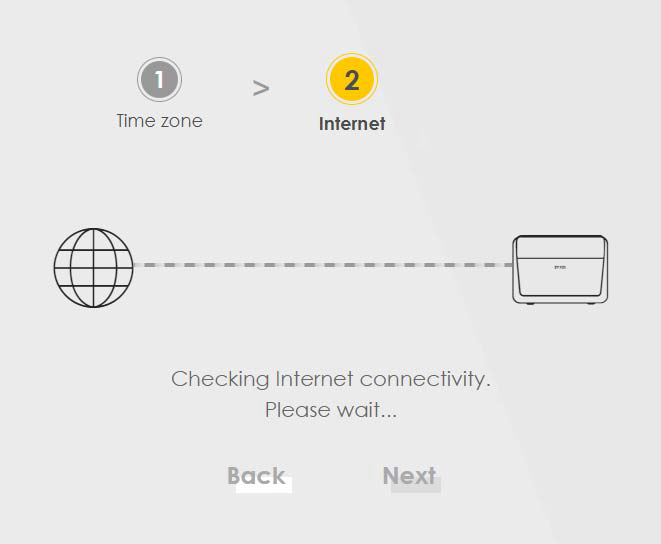

• VMG проверяет состояние Интернета.

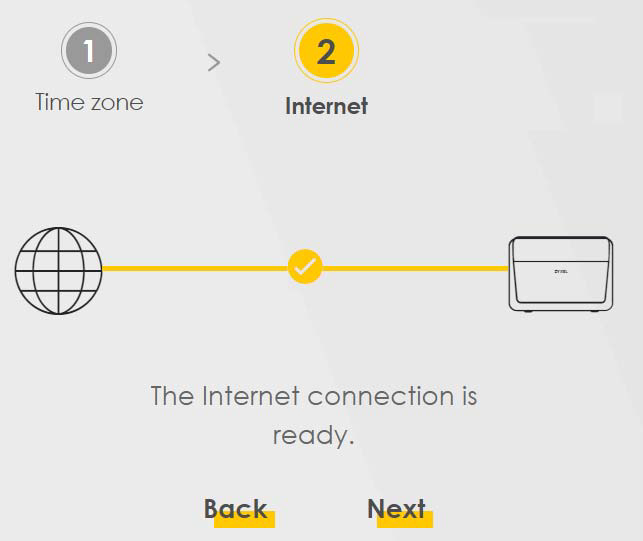

• VMG имеет доступ к Интернету. Нажмите Далее, чтобы вернуться к экрану состояния.

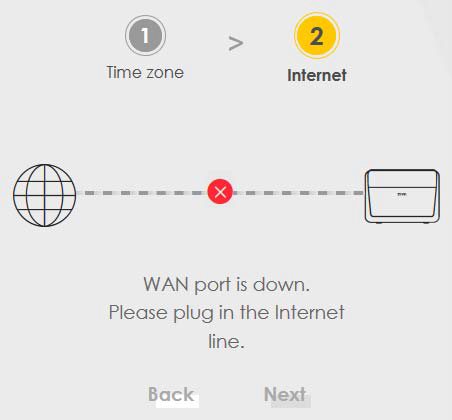

• Если VMG не обнаружил подключение к глобальной сети, подключите DSL-кабель для доступа в Интернет, если он еще не подключен.

Обновление микропрограммы

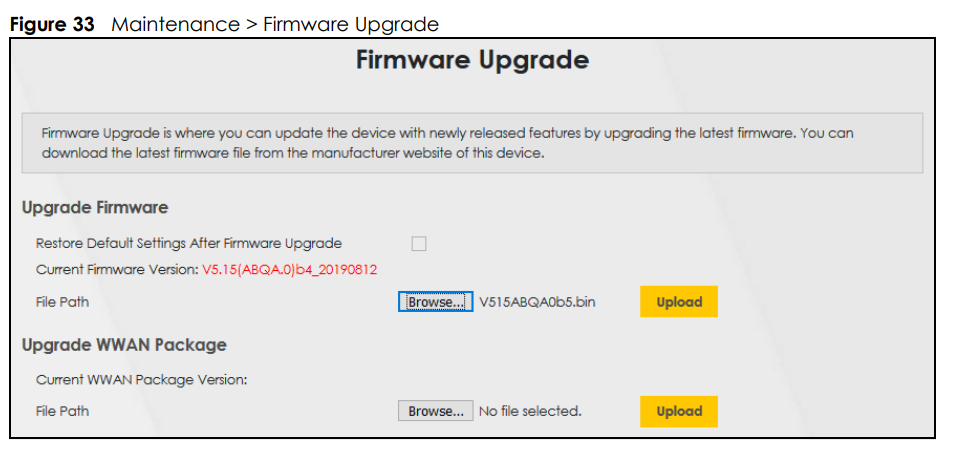

Для обновления прошивки устройства перейдите в раздел "Обслуживание -> Обновление прошивки".

Затем загрузите прошивку отсюда: https://download.zyxel.com.

Материалы для скачивания

Дополнительную информацию о VMG4005-B50A вы можете найти по ссылкам ниже:

• Обновления и другие материалы: VMG4005-B50A

• Устранение неполадок: VMG Series Troubleshooting

• Руководство пользователя: Подробные инструкции по настройке см. в руководстве пользователя VMG4005-B50A.

• Форум сообщества: Для получения дополнительной поддержки и советов от других пользователей посетите форум сообщества Zyxel.
