Настройка отказоустойчивости и балансировки нагрузки с двумя WAN-соединениями на USG FLEX H с FWA515

Создан 11/12/2025 10:10 - Обновлено 12/01/2026 15:00

Serhii Boiarynov

Важное уведомление:
Уважаемый клиент, обратите внимание, что мы используем машинный перевод для предоставления статей на вашем местном языке. Не весь текст может быть переведен точно. Если у вас есть вопросы или замечания по поводу точности информации в переведенной версии, пожалуйста, ознакомьтесь с оригинальной статьей здесь:Оригинальная версия

Цель этой статьи — предоставить технические рекомендации по реализации доступа в Интернет через две сети WAN с автоматическим переключением и опциональным распределением трафика. В этом документе представлена практическая конфигурация двух интерфейсов WAN на Zyxel USG FLEX 200H в среде Nebula. Основное соединение представляет собой проводное соединение с интернет-провайдером, а второй WAN использует маршрутизатор Zyxel FWA5015 5G. На основе официальной документации представлен следующий пошаговый процесс настройки.

Отказоустойчивость — использование второго WAN (FWA515) в качестве резервного канала.
Балансировка нагрузки — одновременная работа двух WAN через магистраль WAN.

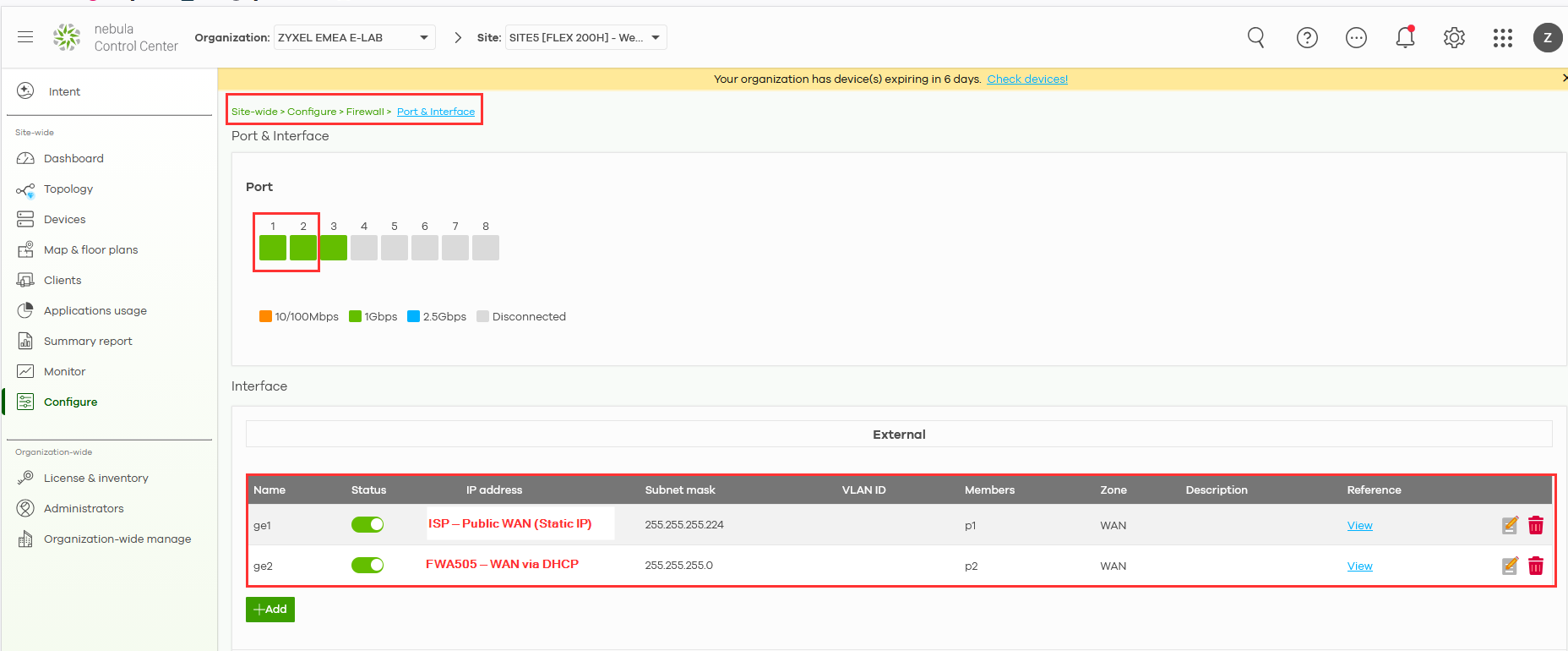

В Nebula перейдите в раздел «Site-wide» > «Configure» > «Firewall» > «Interface», настройте WAN1 в соответствии с параметрами интернет-провайдера и настройте WAN2 как DHCP-клиент, когда FWA505 работает в режиме маршрутизатора.

Настройка основной и резервной WAN

Примечание: В настоящее время балансировка нагрузки и настройка магистрали могут выполняться только из локального веб-интерфейса, поэтому для настройки необходимо войти в устройство через его локальный графический интерфейс.

Примечание по выбору алгоритма балансировки нагрузки

В конфигурациях, специально разработанных для сценария резервного копирования WAN, где основная WAN настроена как активная, а вторичный интерфейс назначен как пассивный, выбор алгоритма балансировки нагрузки (Weighted Round Robin, Least Load First или Spillover) не влияет на распределение трафика. Пассивный интерфейс не участвует в балансировке и используется исключительно в качестве резервного канала.

В результате настройка «Основной + резервный» всегда функционирует как чистое переключение при сбое: весь трафик проходит через WAN1, а WAN2 активируется только в том случае, если основное соединение становится недоступным. Для таких конструкций обычно выбирается перераспределение, поскольку оно логически соответствует подходу «основной + резервный WAN» и позволяет впоследствии добавлять пороги нагрузки, если становится желательным частичное распределение нагрузки.

Однако при работе с тремя интерфейсами WAN поведение зависит от конкретной конфигурации и от того, какие интерфейсы настроены как активные или пассивные.

Практические сценарии для резервного WAN

В этом сценарии описывается, как настроить резервное WAN-соединение, при котором основное WAN-соединение используется в нормальных условиях, а вторичное WAN-соединение активируется автоматически только в случае сбоя основного соединения. Это распространенная и рекомендуемая настройка для офисов, которым требуется стабильный и бесперебойный доступ в Интернет.

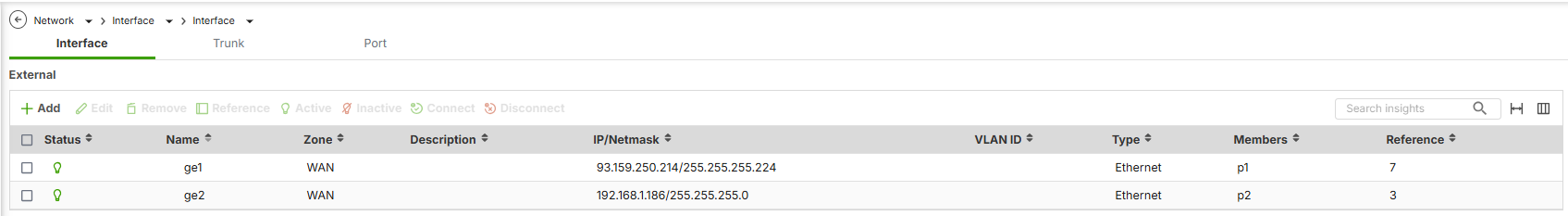

Проверка интерфейсов WAN

Перед настройкой магистрали WAN убедитесь, что оба интерфейса WAN созданы правильно и активны.

Путь к меню:
Сеть → Интерфейс → Интерфейс

Проверьте следующее:

Оба интерфейса (например, ge1 и ge2) назначены зоне WAN
Каждый интерфейс имеет действительную конфигурацию IP:
- Статический IP-адрес или
- DHCP, в зависимости от интернет-провайдера
Физические порты подключены, а состояние соединения — Up

Пример:

ge1 (WAN) — основное интернет-соединение
ge2 (WAN) — резервное интернет-соединение

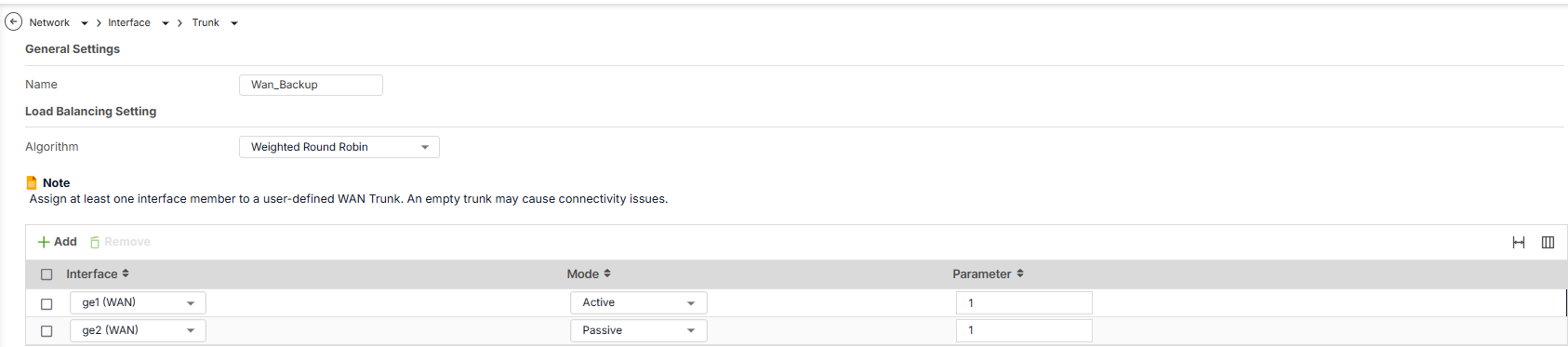

Создание пользовательского WAN-транка

(Фото 2: Создание магистрали и настройки членов)

Перейдите в:
Сеть → Интерфейс → Магистраль

Нажмите «Добавить » и настройте:

Имя: Wan_Backup
Алгоритм: Weighted Round Robin (WRR)

Добавьте интерфейсы WAN к магистрали:

ge1 (WAN) → Режим: Активный
ge2 (WAN) → Режим: пассивный

Это гарантирует, что резервная WAN будет использоваться только в случае сбоя основной WAN.

Практические сценарии балансировки нагрузки WAN

Сценарий перелива

Основная WAN (WAN1): неограниченная пропускная способность, предпочтительна для обычного трафика.
Вторичная WAN (WAN2): соединение с измерением трафика, используется только в случае превышения 800 Мбит/с на основной сети.
Результат: обычный трафик использует WAN1, и только избыточный трафик перетекает в WAN2, что позволяет сэкономить на тарифицируемом использовании.

Сценарий «Наименьшая нагрузка первая»

Несколько подключений WAN: разные пропускные способности.
Результат: трафик динамически направляется на интерфейс с наименьшей нагрузкой, что оптимизирует использование доступной пропускной способности и улучшает общую производительность сети.

Настройка балансировки нагрузки WAN

Перейдите к сетевому интерфейсу:
- Перейдите в раздел «Сеть» в интерфейсе настройки брандмауэра.
- Выберите «Интерфейс», а затем «Транк».

Создайте пользовательский магистральный канал:
- Нажмите кнопку «Добавить», чтобы создать новый магистральный канал.
- Выберите алгоритм распределения нагрузки.
Установите индекс балансировки нагрузки:
- Выберите соответствующий индекс балансировки нагрузки (входящий, исходящий или суммарный).
Добавьте интерфейсы:
- Добавьте интерфейсы WAN, которые вы хотите включить в магистраль.
- Укажите ограничения пропускной способности для каждого интерфейса.

Установите маршрутизацию магистрали по умолчанию:

После создания пользовательского магистрального соединения перейдите в раздел «Сеть» и выберите «Интерфейс».
Нажмите «Транк по умолчанию» и выберите пользовательский профиль транка, чтобы установить его в качестве политики балансировки нагрузки WAN по умолчанию.
