В нашем тестовом сценарии будем захватывать пакеты ping запросов c 192.168.1.35 в LAN1 на 192.168.2.35 в LAN2.
Пошаговая инструкция
- Войдите в веб-интерфейс USG
- Перейдите в раздел Обслуживание > Диагностика > Захват пакетов.

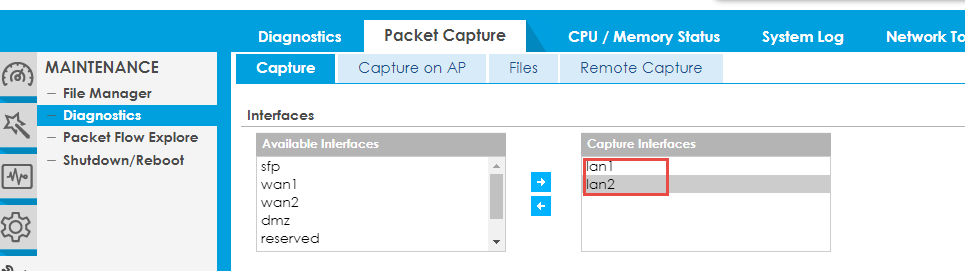

- Выберите интерфейсы LAN1 и LAN2

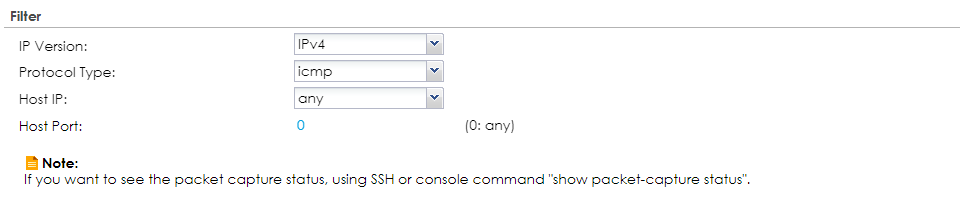

- В разделе "Фильтр" выберите IPv4 в качестве версии IP и ICMP в качестве типа протокола.

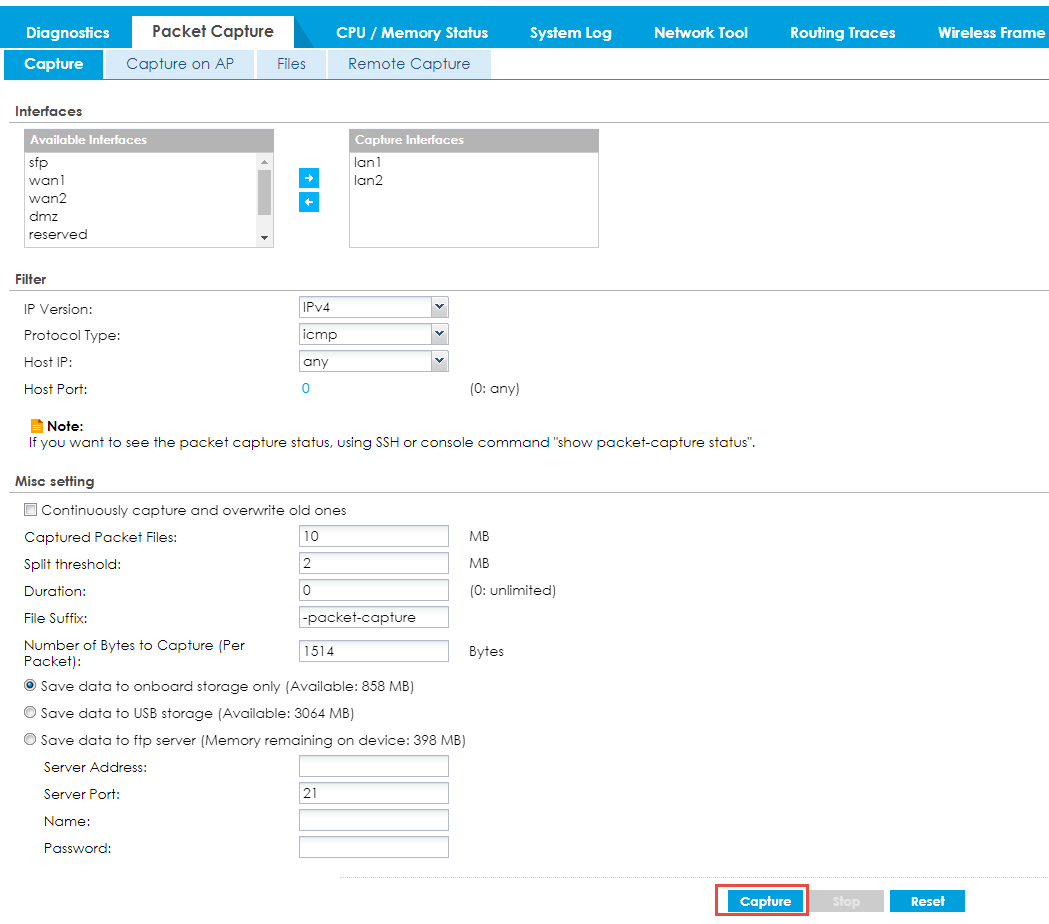

- Нажатие кнопки "Захват трафика" запускает захват. Отправляйте ping запросы сразу после запуска захвата.

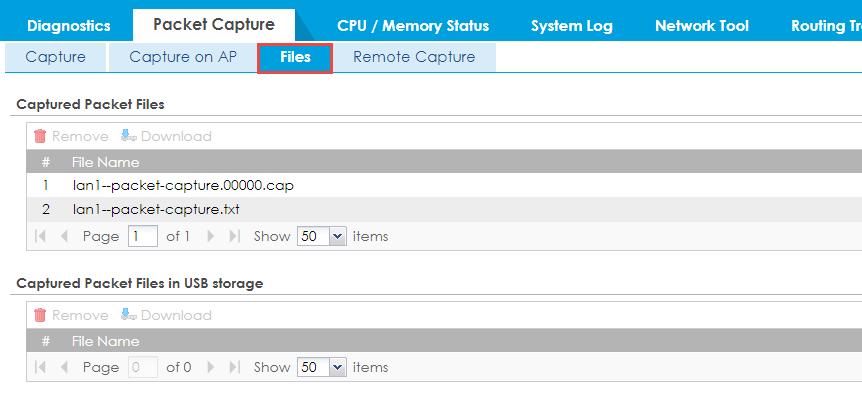

- После нажатия Стоп файл для каждого интерфейса можно найти в разделе Обслуживание > Диагностика > Захват пакетов > Файлы.

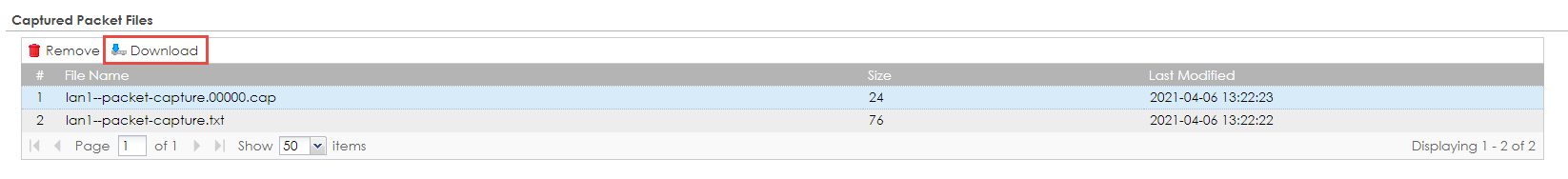

- После скаыивания файлов Вы можете открыть их с помощью утилиты Wireshark.
Также есть возможность собрать захват пакетов в командной строке.
1. Войдите в USG через SSH или консоль с помощью такой программы, как Putty или TeraTerm.
2. Введите следующую команду через интерфейс командной строки, чтобы отобразить захват пакетов в реальном времени:
Router# packet-trace interface lan1 ip-proto icmp
3. То же самое можно сделать в LAN2 с помощью следующей команды:
Router# packet-trace interface lan2 ip-proto icmp
Видео:
