VLAN over WDS (беспроводная система распределения) - Беспроводной мост

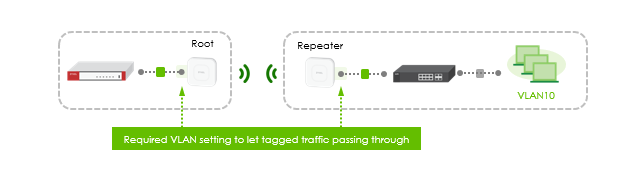

В этом пошаговом руководстве показано, как настроить VLAN через WDS (беспроводную систему распределения). При использовании беспроводного моста мы также хотим убедиться, что все VLAN также могут использоваться через соединение WDS.

Вот также список поддерживаемых моделей:

Беспроводной мост и поддерживаемые модели

Сценарий

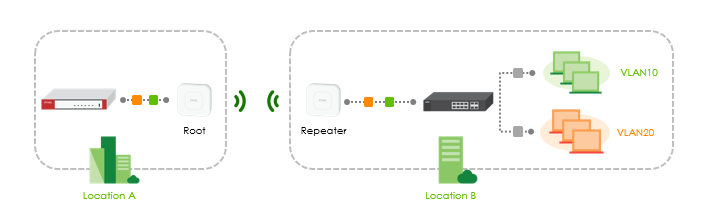

Когда два физических местоположения необходимо соединить в глобальных местах, может быть дешевле соединить их по беспроводной сети, чем подключать Ethernet. Например, главный офис хочет построить мост точка-точка с филиалом. Также должны быть VLAN из главного офиса, доступные в филиале.

Что для этого нужно?

- AP с поддержкой беспроводного моста, например WAC

- Коммутатор с поддержкой VLAN

Таблица содержания

1. Настройте точки доступа в автономном режиме.

2. Второй AP

3. Конфигурация канала

4. Информация о WDS Link

5. Создание сетей VLAN.

6. Проверьте результаты.

1. Настройте точки доступа в автономном режиме

Настройте точки доступа в автономном режиме. По умолчанию используйте https://192.168.1.2 или наши полезные инструменты, такие как ZON или ZAC.

Перейдите к

Configuration > Wireless > AP Management

Установите первую точку доступа как корневую и нажмите «Применить».

2. Второй AP

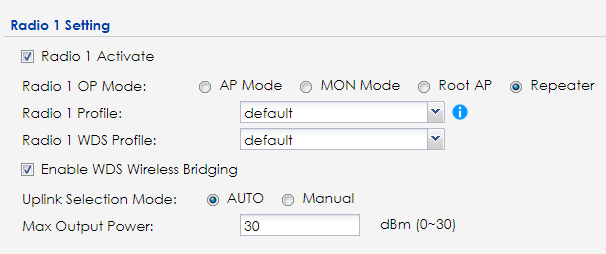

Выберите вашу вторую точку доступа в качестве повторителя и включите «Беспроводной мост WDS».

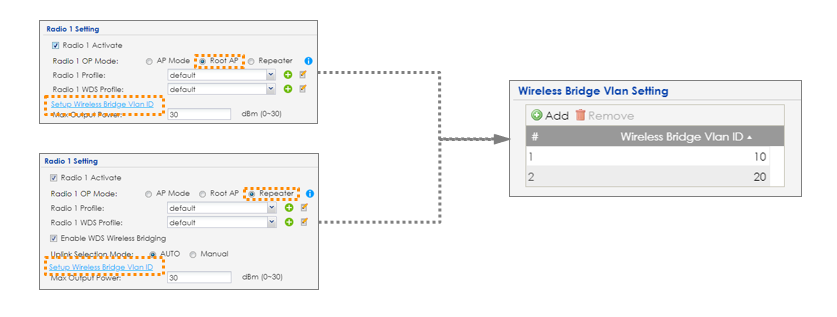

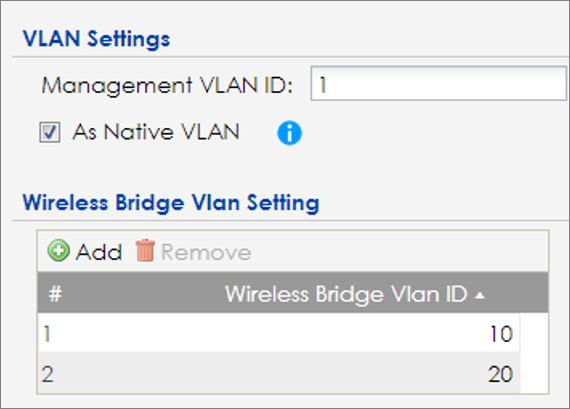

После этого вы можете напрямую использовать недавно добавленные гиперссылки для создания необходимых настроек VLAN:

-> Профиль WDS

в разделе « Конфигурация»> «Объект»> «Профиль WDS» его можно настроить. Здесь можно настроить SSID WDS и общий ключ. SSID WDS будет скрыт.

3. Конфигурация канала

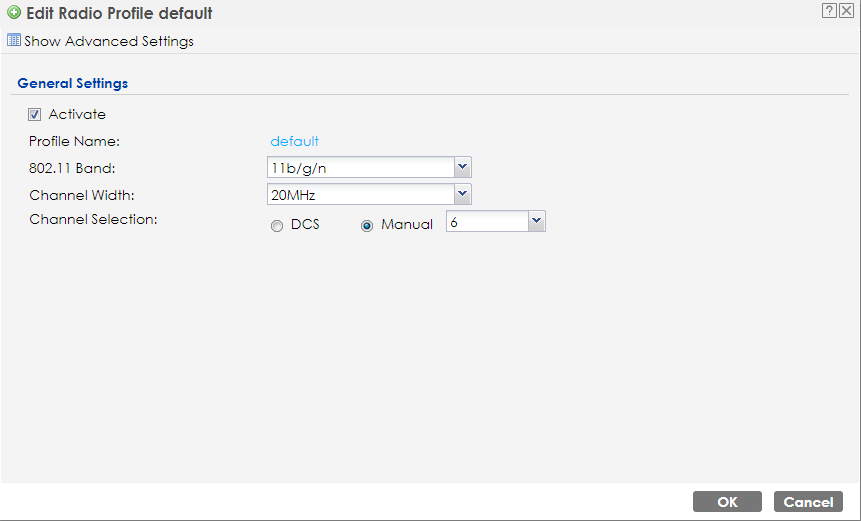

Убедитесь, что точки доступа не переключают свои каналы, настроив их вручную.

Configuration > Object > AP Profile > Radio

отредактируйте радио (2,4 G или 5 G) на обеих точках доступа одинаково. Следите за монтажом радио, которое используется для построения беспроводного моста.

- отметьте «руководство» и выберите желаемый канал.

4.Информация о WDS Link

Перейти к

Monitor > WDS Link Info

Здесь вы можете проверить, работает ли соединение WDS. Если соединение работает, оно должно выглядеть так:

5. Создание сетей VLAN.

Теперь, когда это закончилось, пришло время создать сети VLAN.

Перейти к:

Configuration > Network > VLAN

При необходимости добавьте сети VLAN.

Примечание. Напомните о необходимости создания и добавления обеих точек доступа к VLAN.

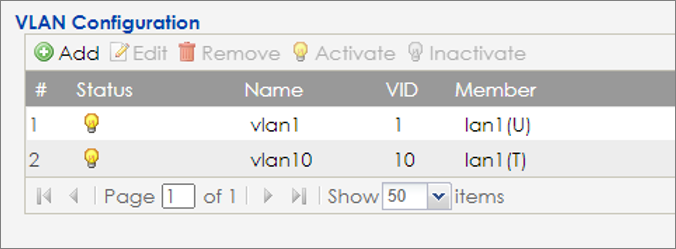

Пример создания VLAN:

В следующих статьях показано, как ...

настроить VLAN на устройстве USG

настроить VLAN в коммутаторах Ethernet

6. Проверьте результаты.

Теперь подключите клиента к коммутатору, который работает только с точкой доступа ретранслятора. Вы должны получить доступ к Интернету с другого сайта или проверить связь с устройствами на другом сайте. Клиенты должны получить IP-адрес, как в конфигурации, которую вы сделали.
