Настройка IPSec VPN туннеля с аутентификацией 802.1X на Android

В этой статье мы рассмотрим, как настроить VPN-туннель IPSec с xAuth на устройстве Android.

Конфигурация Zyxel USG / ATP / VPN

• Настройка объектов

• Настройка пользователя и группы пользователей

• Настройка Adress-Object

• Настройка правил Security Policy

• Настройка VPN Gateway

• Настройка VPN Connection

Конфигурация Android

• Доступ к меню VPN

• Добавление VPN-соединения

• Проверка VPN-соединения

Конфигурация Zyxel USG / ATP / VPN

Авторизуйтесь на устройство.

Настройки по умолчанию:

Настройка объектов.

Добавление пользователя:

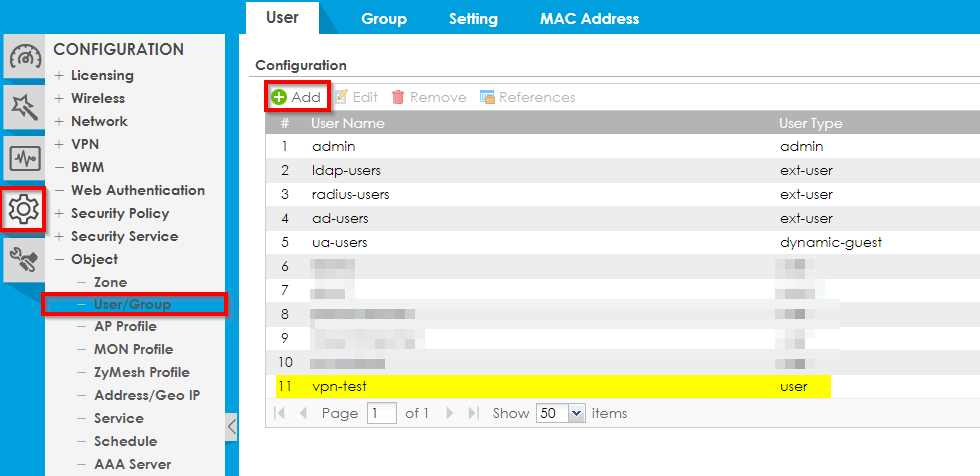

Configuration -> User/group -> User

Нажмите «Add»

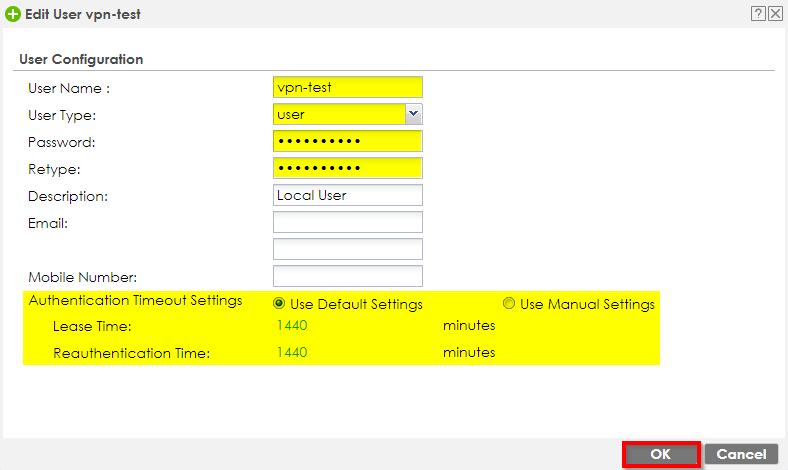

Заполните необходимую информацию.

В примере используем:

Значение по умолчанию - 1440 минут или 24 часа. Вы можете изменить время, в течение которого пользователь может оставаться в системе без повторной аутентификации.

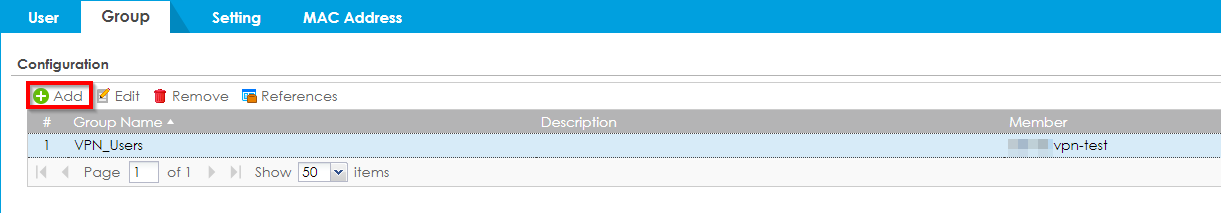

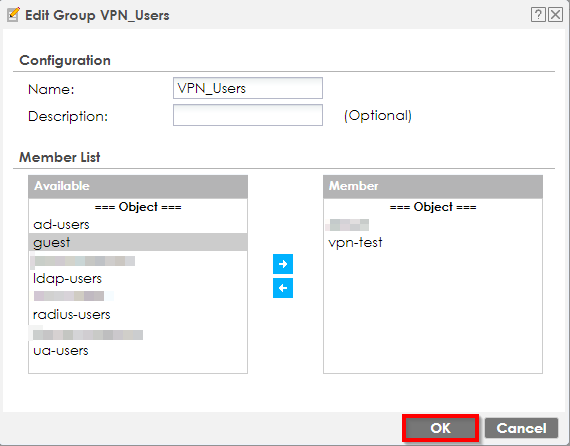

Если необходимо разрешить подключение нескольким пользователям, создайте группу из пользователей:

Настройка Adress-Object.

Теперь нам нужно настроить некоторые адреса-объекты, которые нам понадобятся позже.

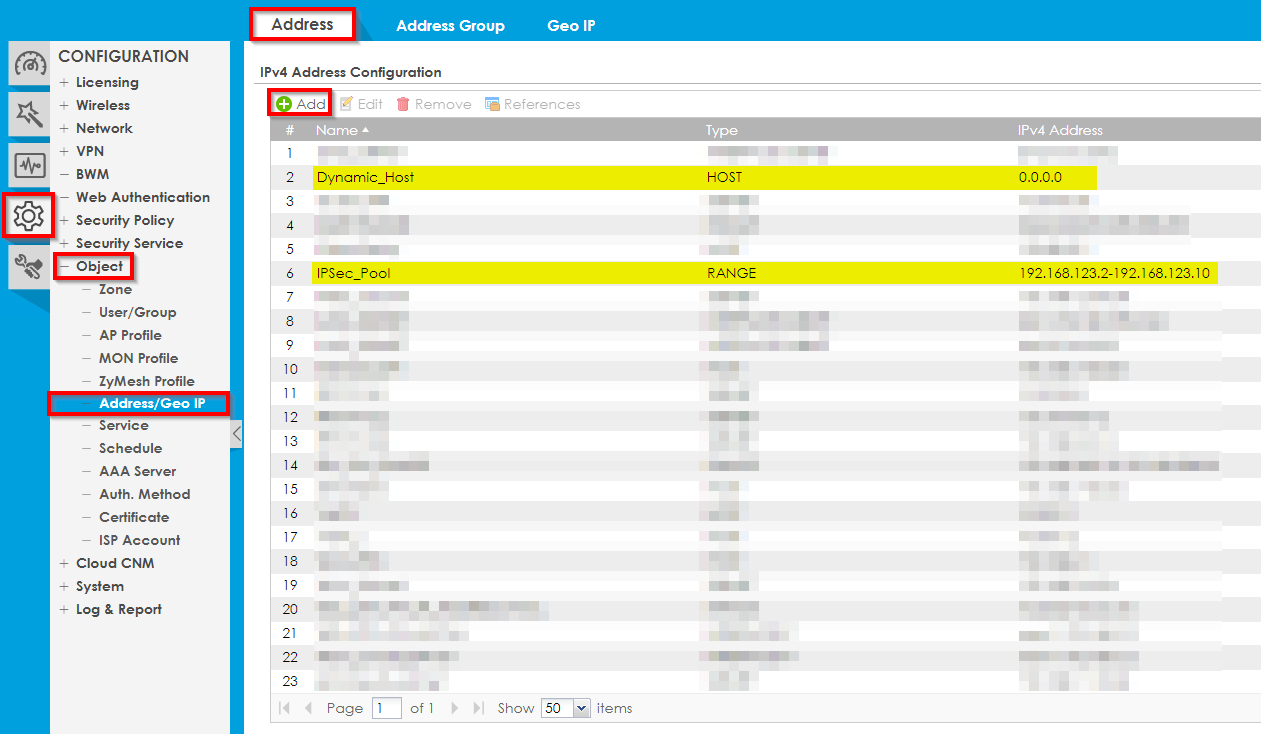

Configuration -> Object -> Address/Geo IP -> Address

Нажмите «Add»

создайте 2 необходимых объекта по примеру:

IP-пул адресов может отличаться

Пул адресов НЕ ДОЛЖЕН совпадать с уже имеющийся сетью на маршрутизаторе

Настройка правил Security Policy.

Убедитесь, что у вас имеется два разрешающих правила для VPN, указанные ниже:

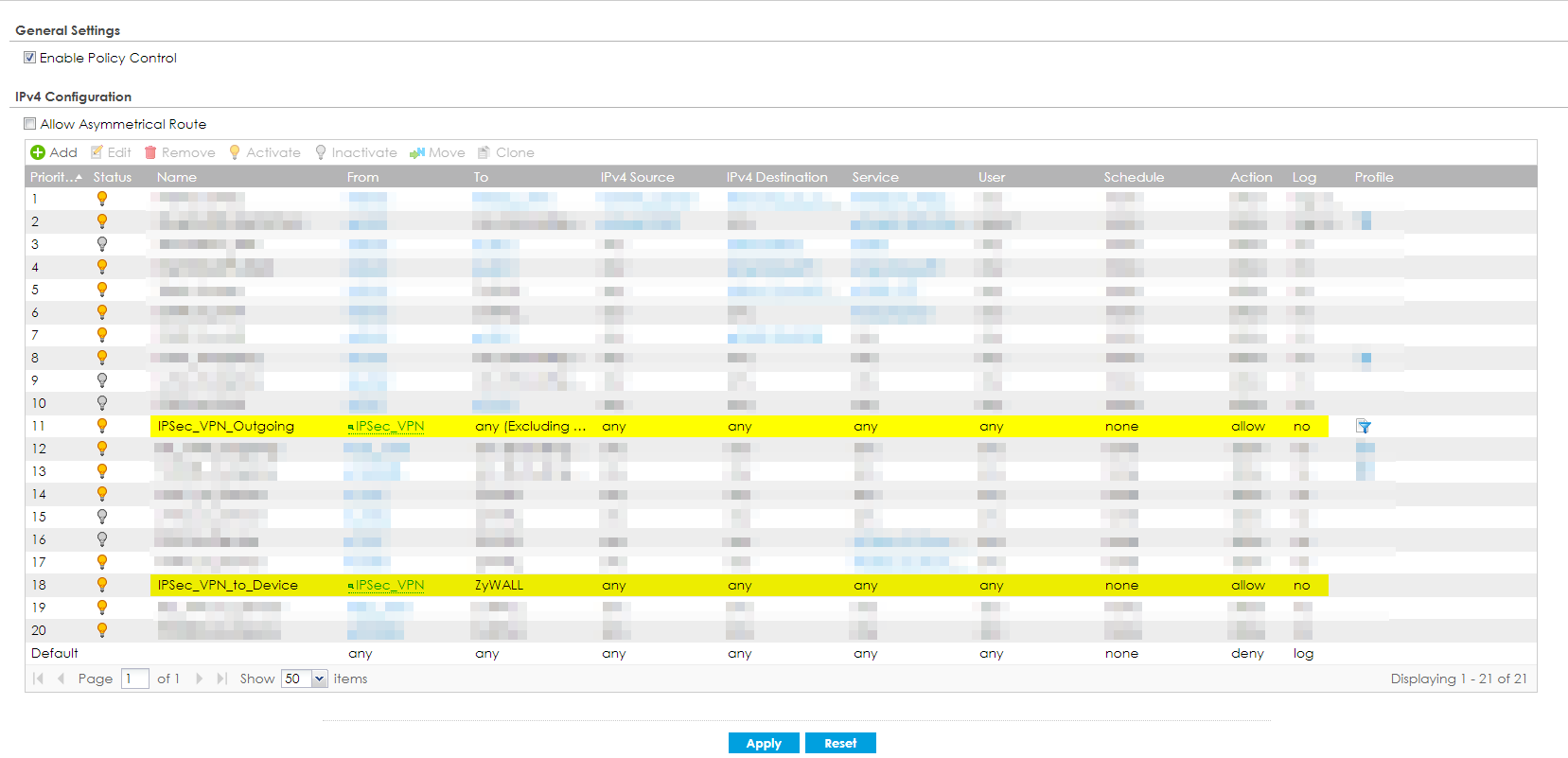

Configuration -> Security Policy -> Policy Control

По умолчанию, правила названы как:

IPSec_VPN_Outgoing
IPSec_VPN_to_Device

Настройка VPN Gateway.

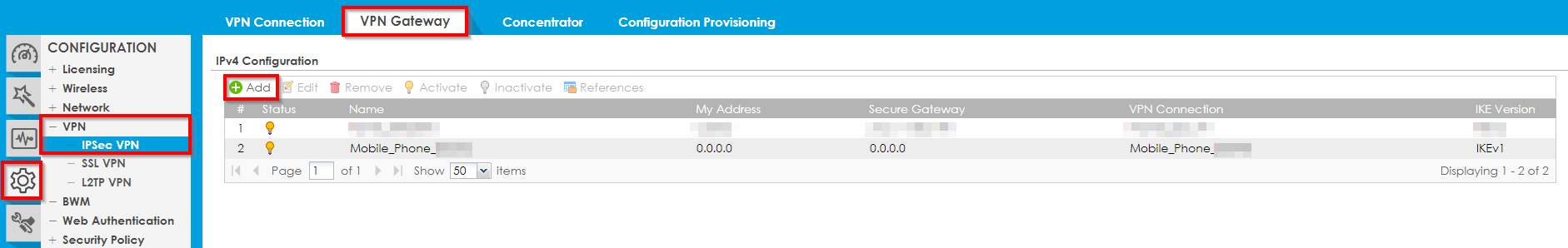

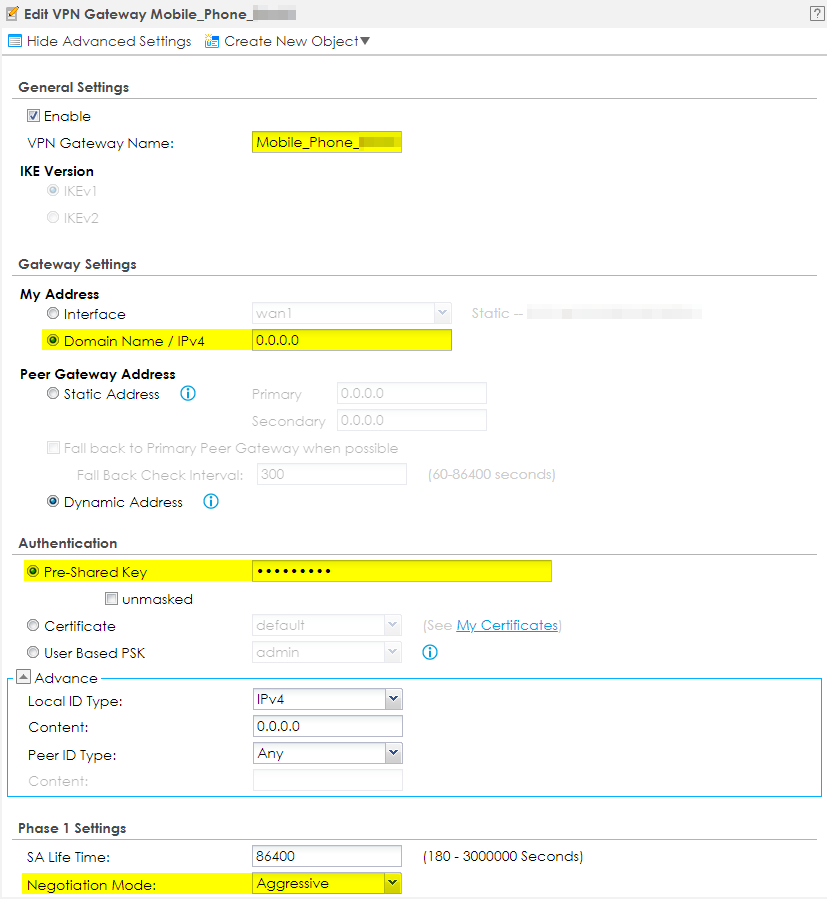

Configuration -> VPN -> IPSec VPN -> VPN Gateway

Нажмите «Add»

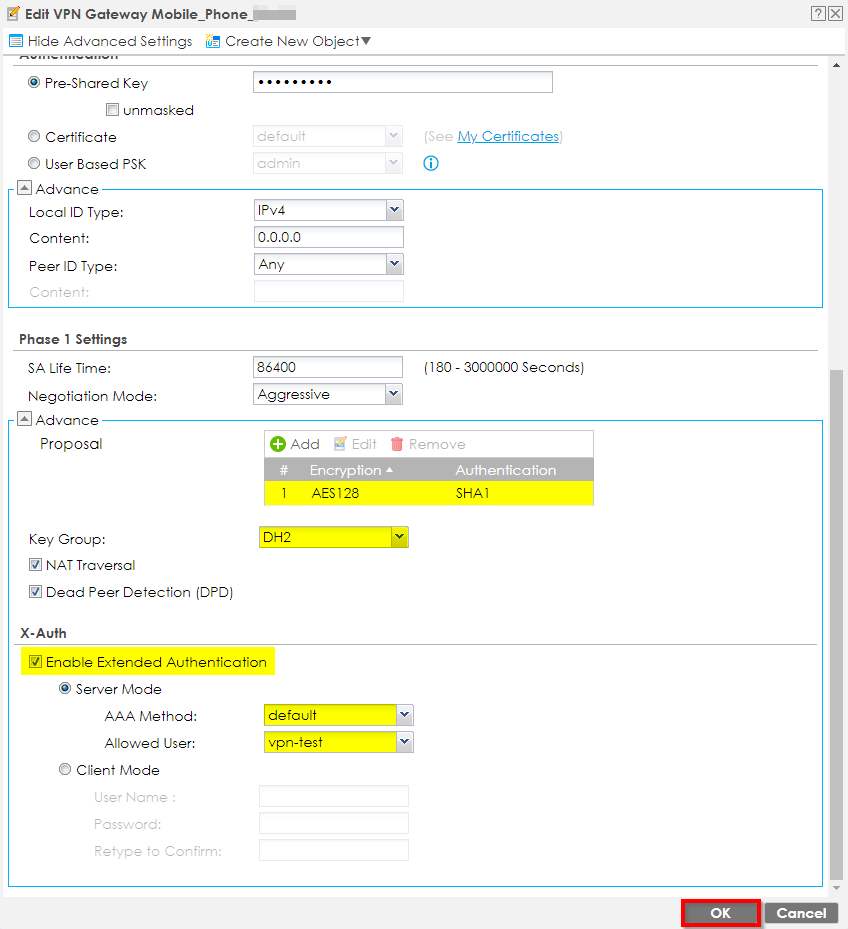

заполните следующее:

В качестве «Pre-shared key» в примере используем «123456789». Задайте ваш ключ:

в качестве «Allowed User» укажите пользователя либо группу пользователей, созданную ранее

Настройка VPN соединения.

На этом этапе мы настраиваем VPN-соединение для правила VPN Gateway.

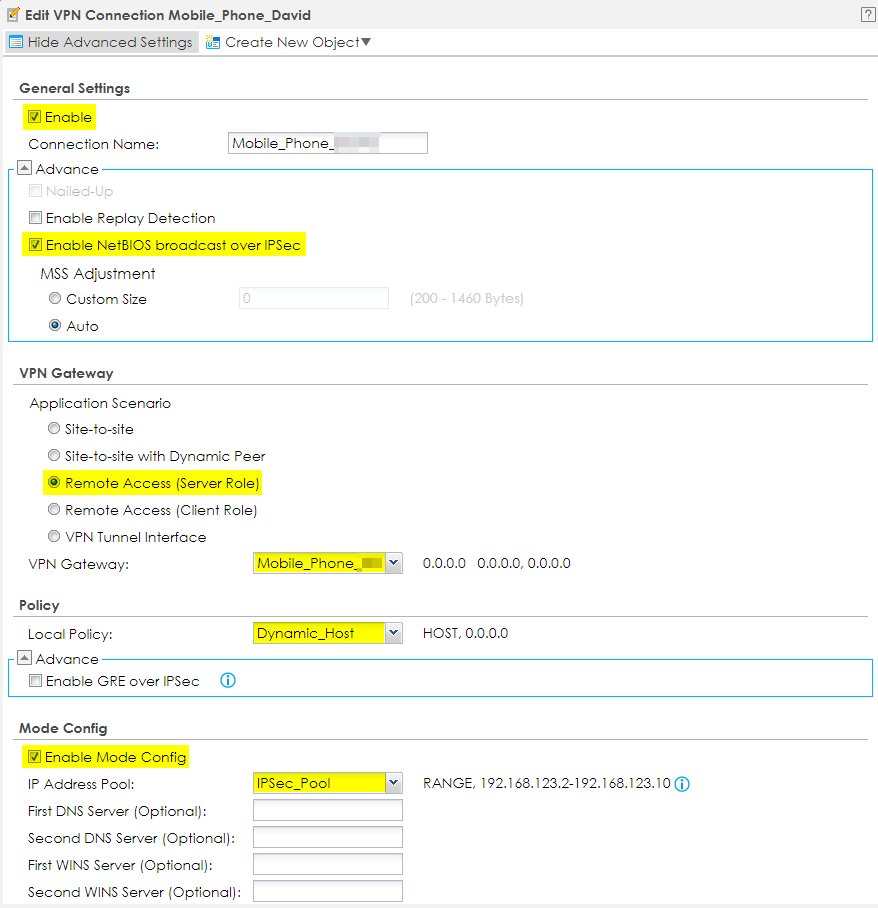

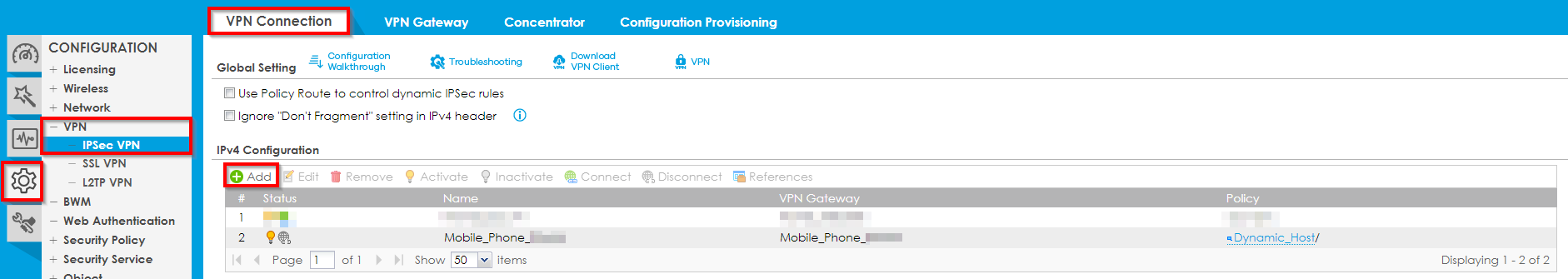

Configuration -> VPN -> IPSec VPN -> VPN Connection

Нажмите «Add»

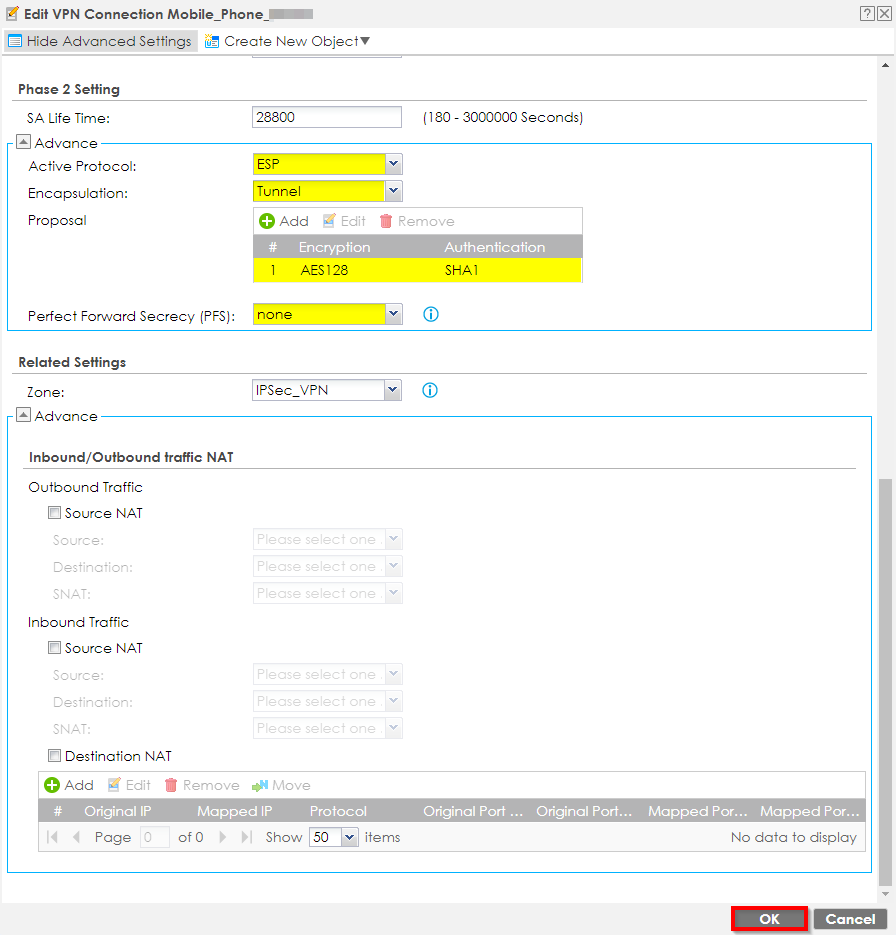

и заполните необходимую информацию.

В примере активировали функцию  «Enable NetBIOS broadcast over IPSec» для того, чтобы удалённые пользователи смогли бы иметь доступ к локальным компьютерам по имени.

Конфигурация на Android

Доступ к меню VPN:

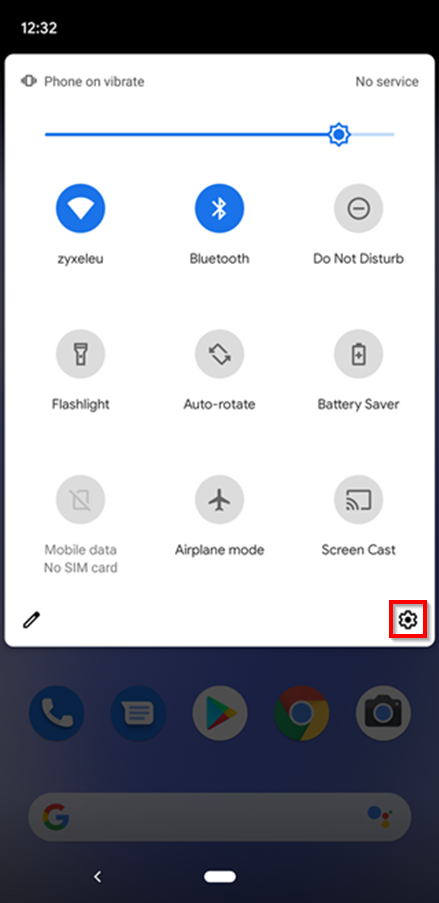

Перейдите в раздел Конфигурация:

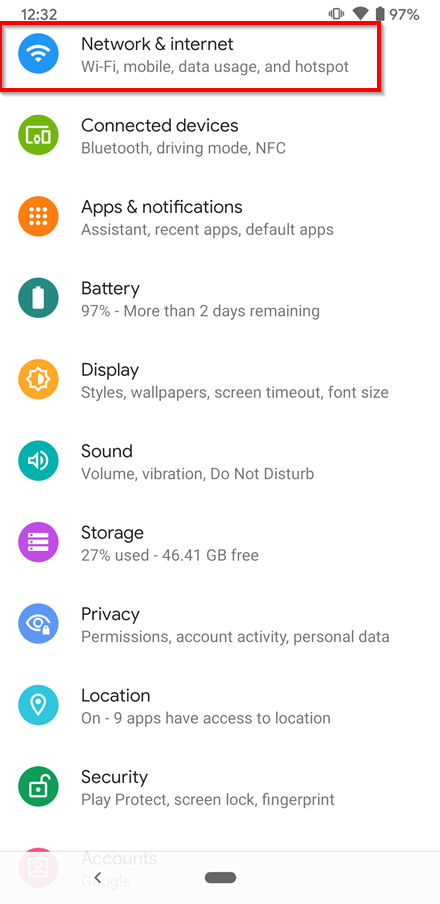

Выберите «Сеть и Интернет»

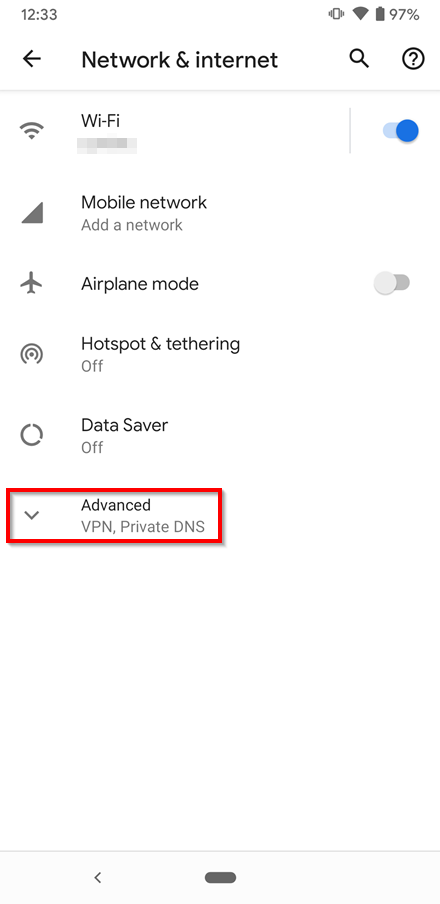

Нажмите «Дополнительно»

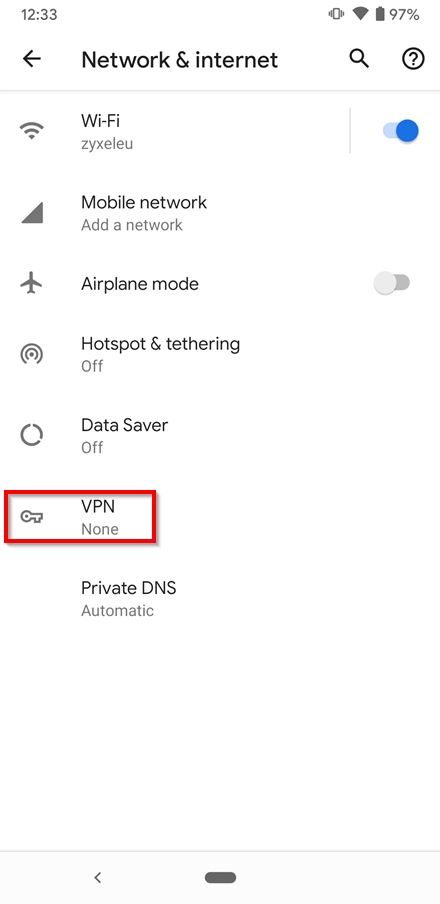

и выберите «VPN»

Добавьте новое VPN-соединение:

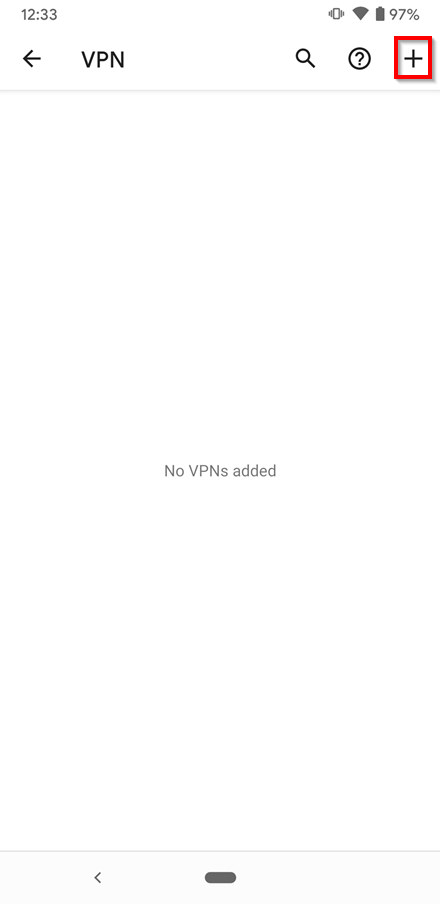

Нажмите на символ «+»

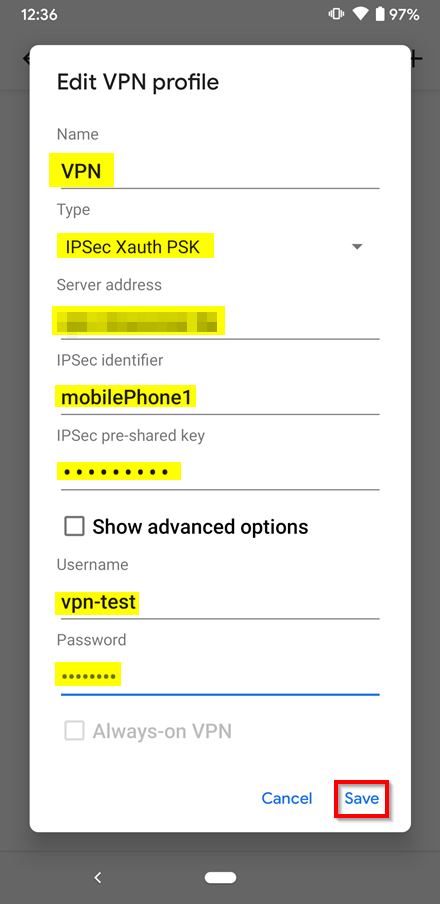

Заполните данные о новом VPN-соединении, которое было создано ранее, и нажмите «Сохранить».

В качестве IPSec identifier можно указать любое слово, но идентификатор должен быть уникальным для каждого устройства.

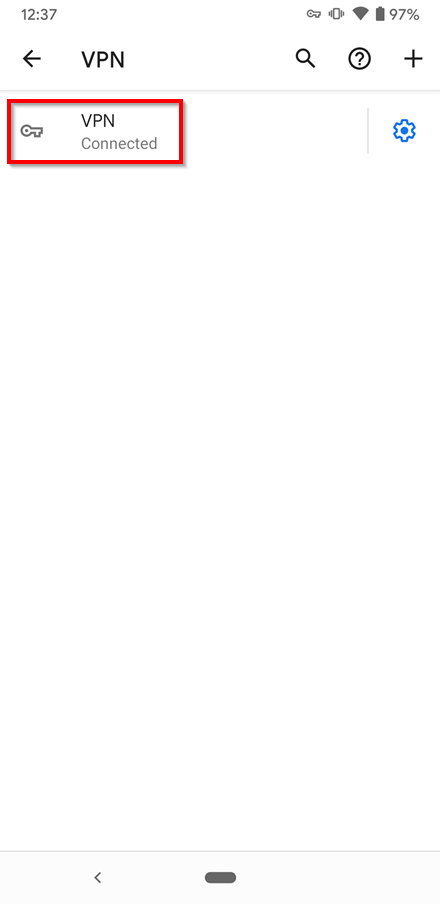

Тест VPN-соединения:

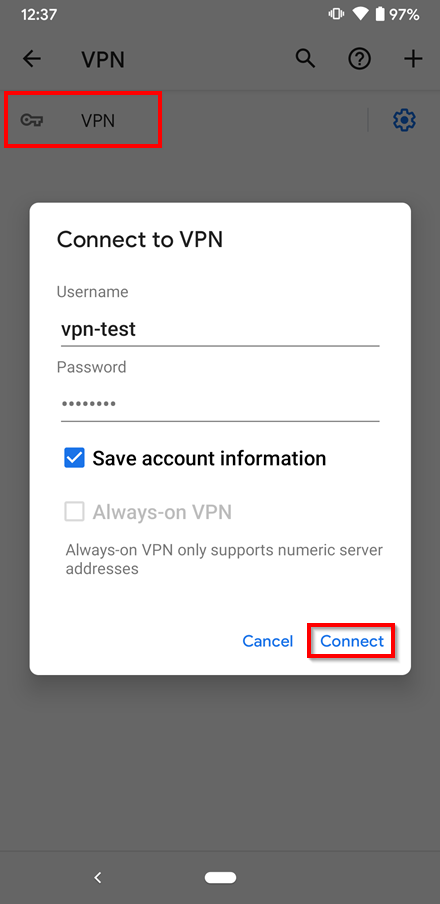

Выберите VPN и нажмите «Подключиться»
