Маршрутизация трафика через VPN-туннель - это очень популярный сценарий настройки для предоставления доступа между филиалами и центральными офисами. IP-телевидение (IPTV) также часто используется в корпоративных сетях.

В некоторых случаях, пользователям может потребоваться перенаправить трафик видео вещания (IPTV) в удаленный офис через VPN. В таких случаях, нужно использовать сценарий настройки IGMP over IPSec.

Следуйте инструкции этой статьи, чтобы настроить VPN туннель и IGMP Proxy для реализации данной задачи.

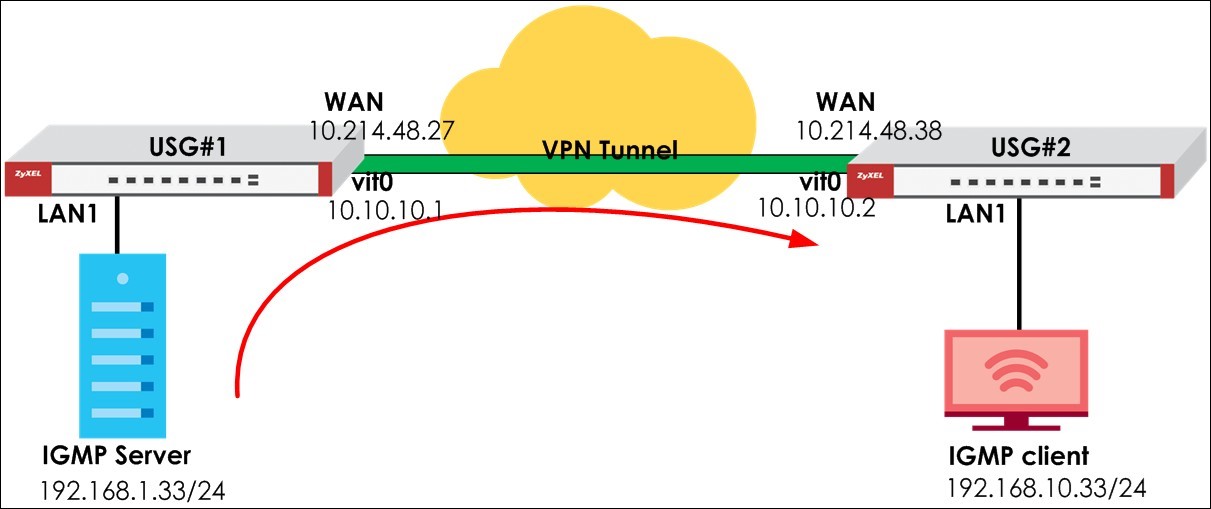

Топология

Конфигурация

Шаг 1. Настройка IPSec VPN-туннеля и интерфейса VTI на обоих USG

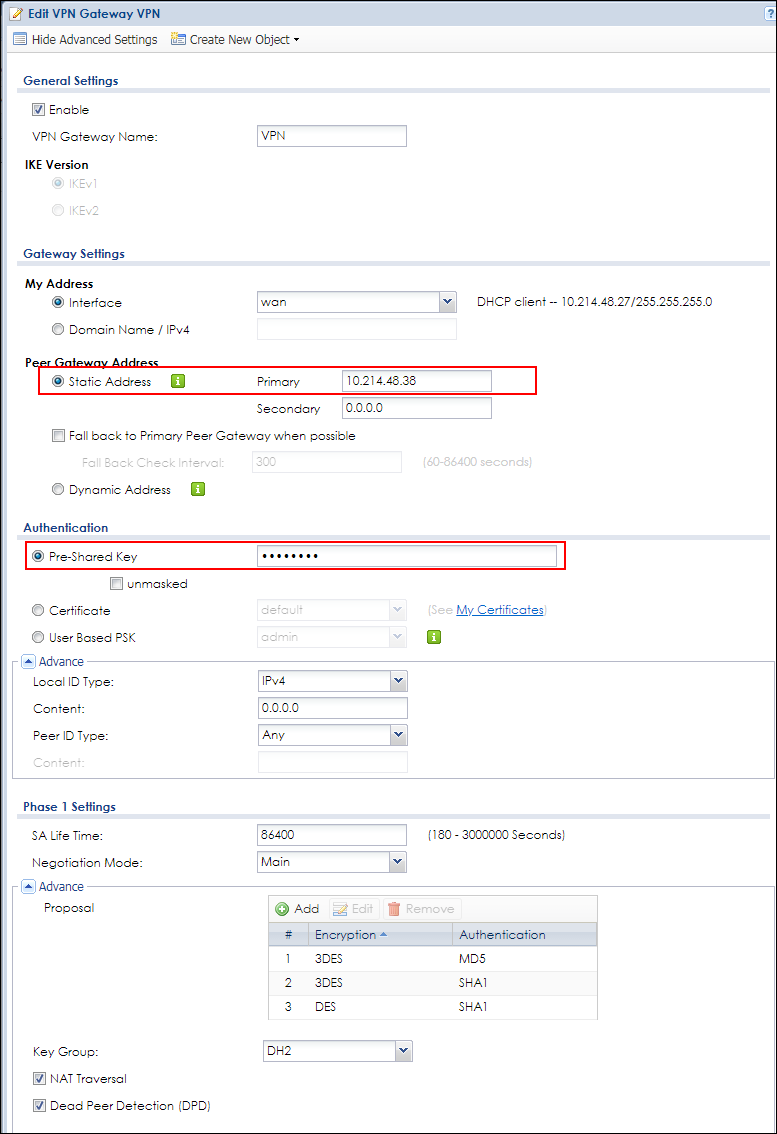

На шлюзе USG # 1 перейдите в

Configuration > VPN > IPSec VPN > VPN Gateway

нажмите "add", чтобы создать VPN шлюз (VPN Gateway).

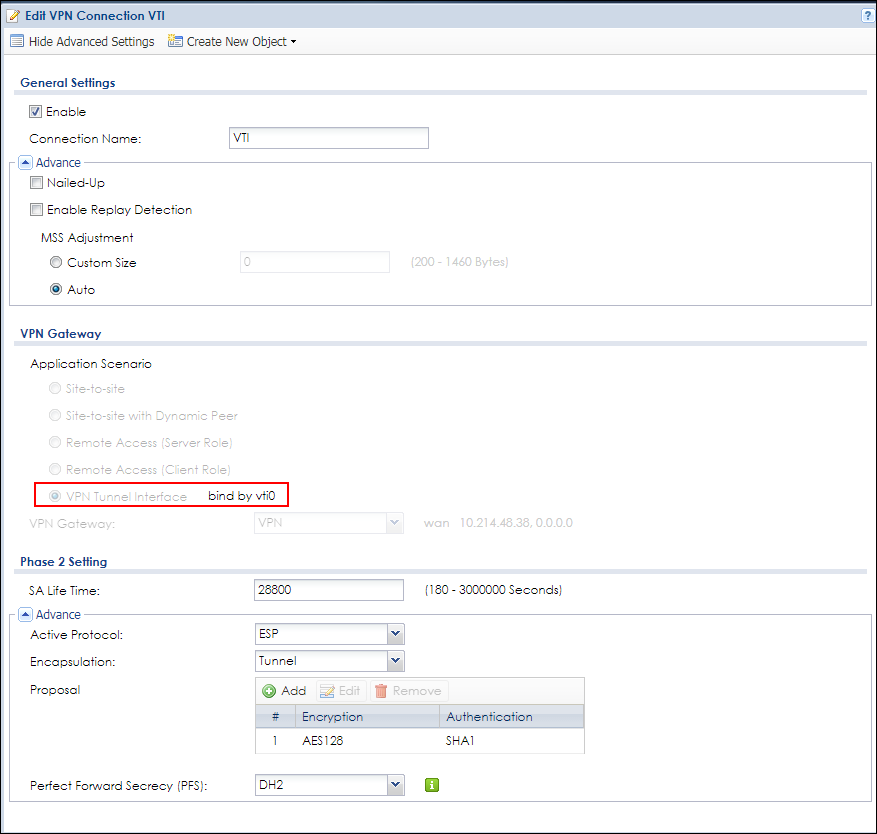

Перейдите в

Configuration > VPN > IPSec VPN > VPN Connection

нажмите "add", чтобы создать VPN-подключение (VPN Connection).

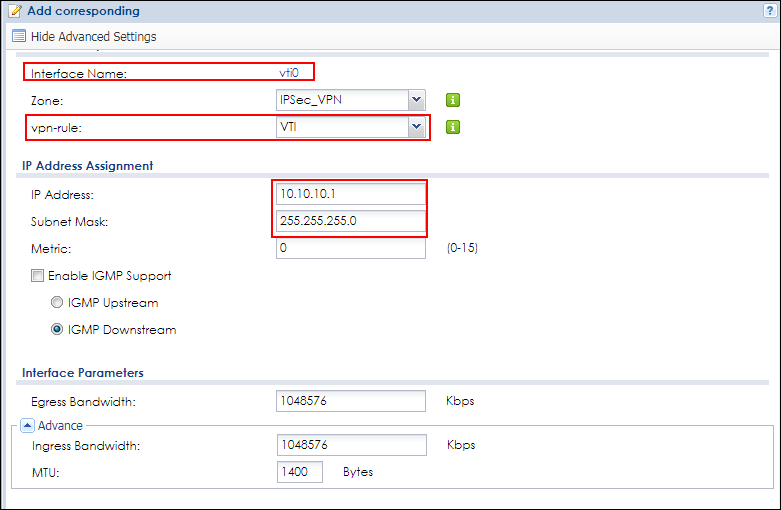

Перейдите в

Configuration > Network > Interface > VTI

нажмите кнопку "add" , чтобы создать интерфейс VTI.

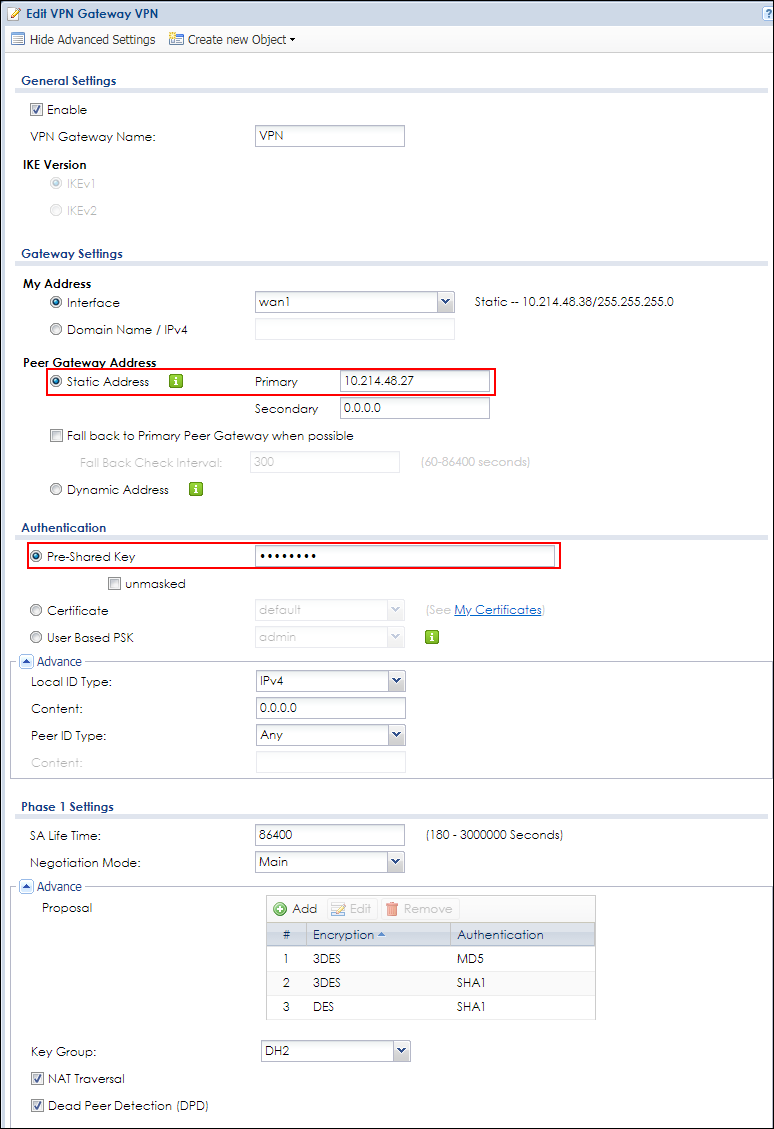

На шлюзе USG # 2 перейдите в

Configuration > VPN > IPSec VPN > VPN Gateway

Нажмите кнопку "add", чтобы создать VPN шлюз (VPN Gateway).

Перейдите в

Configuration > VPN > IPSec VPN > VPN Connection

Нажмите кнопку "add", чтобы создать VPN-подключение (VPN Connection).

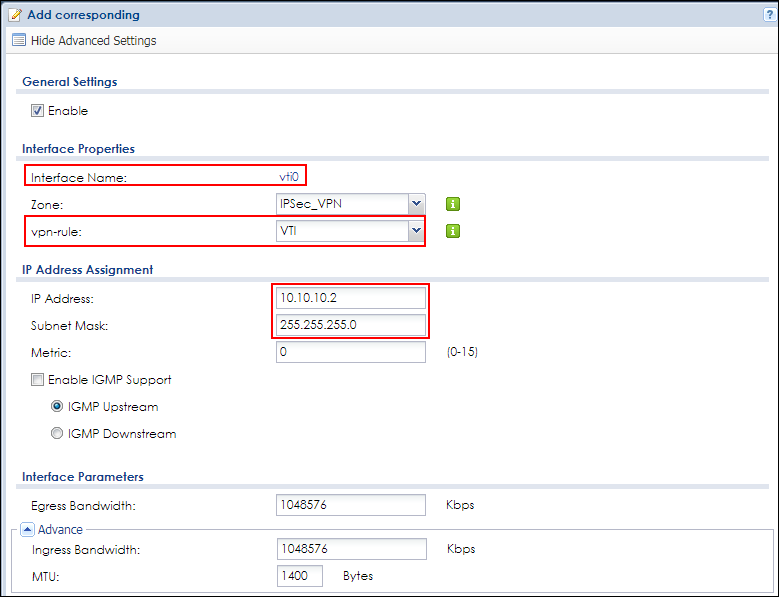

Перейдите в

Configuration > Network > Interface > VTI

нажмите кнопку "add", чтобы создать интерфейс VTI.

Шаг 2. Настройка IGMP Proxy на обоих USG

На USG # 1 перейдите в Configuration > Network > Interface.

• Отредактируйте интерфейс WAN1: включите функцию IGMP Support и установить ее как Downstream
• Отредактируйте интерфейс LAN1: включите функцию IGMP Support и установите ее как Upstream

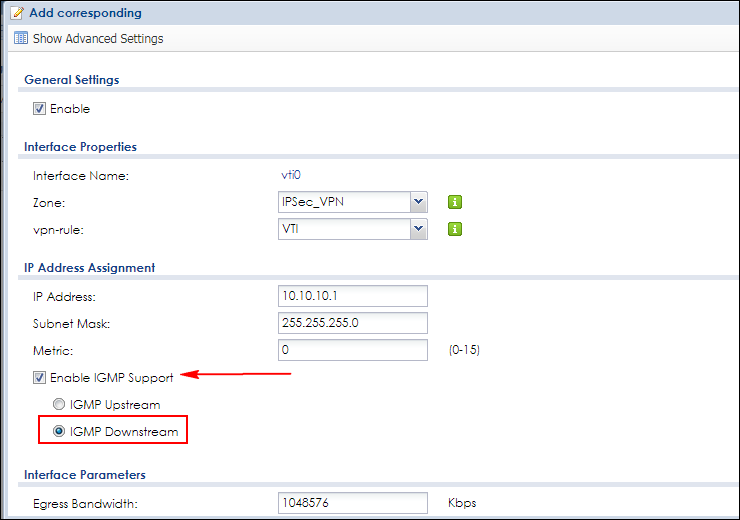

• Отредактируйте интерфейс vti0: включите функцию IGMP Support и установить ее как Downstream

На USG # 2 перейдите в:

 Configuration > Network > Interface

• Отредактируйте интерфейс WAN1: включите функцию IGMP Support и установить ее как Upstream.
• Отредактируйте интерфейс LAN1: включите функцию IGMP Support и установить ее как Downstream

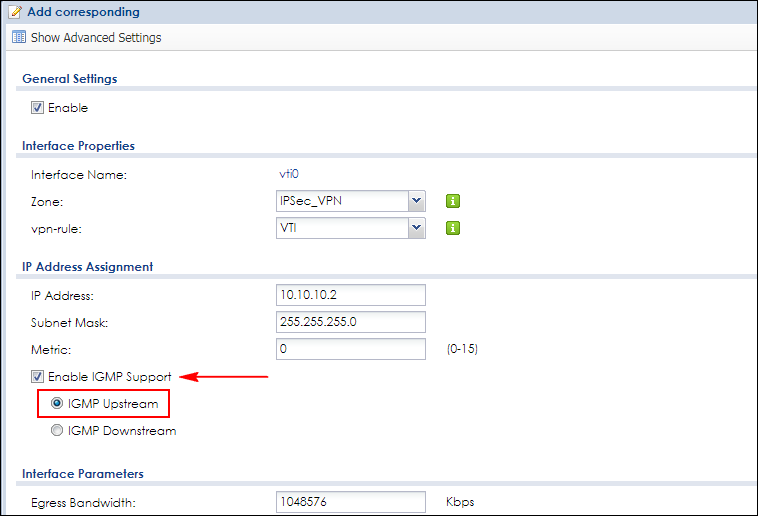

• Отредактируйте интерфейс vti0: включить функцию IGMP Support и установить ее как Upstream

Шаг 3. Добавление политик маршрутизации для IGMP трафика.

На обоих USG создайте объект-IP адрес типа "Range" для IGMP диапазона.

Перейдите в

Configuration > Object > Address/GeoIP

Нажмите кнопку "add".

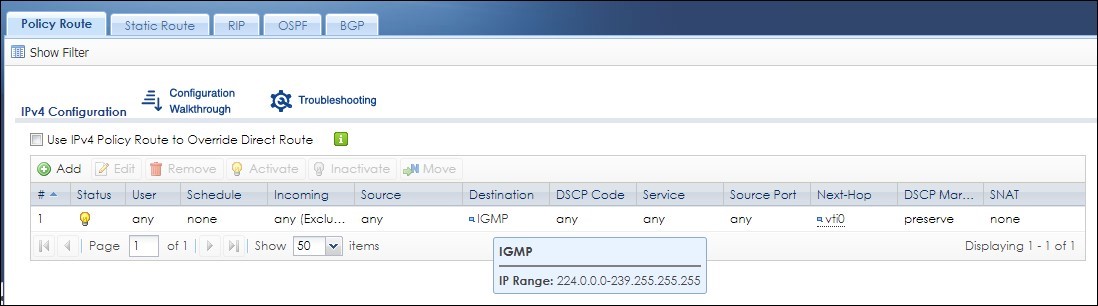

На обоих USG создайте политику маршрутизации для перенаправления IGMP трафика в удаленный VPN-туннель.

Перейдите в

Configuration > Network > Routing > Policy Route

Нажмите кнопку "add".

Проверка

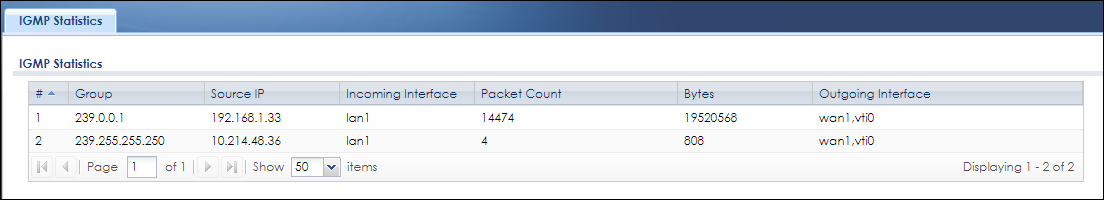

После настройки, перейдите в меню Monitor>IGMP Statistics и убедитесь, что IGMP работает (что количество пакетов увеличивается).

Примечание

Функция IGMP Proxy может направлять IGMP трафик в VPN-туннель.

При настройке IGMP Proxy, нужно выбрать верное направление IGMP трафика (Upstream/Downstream).
