В этом руководстве показано, как заменить неисправное устройство в настройке device ha.

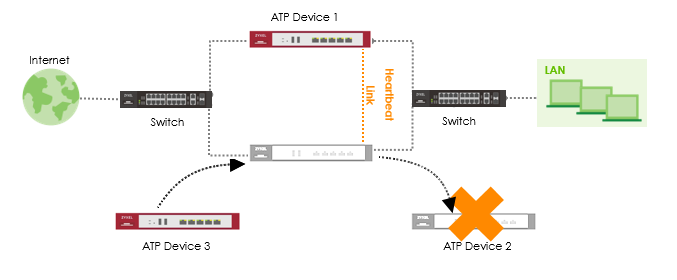

Сценарий и топология

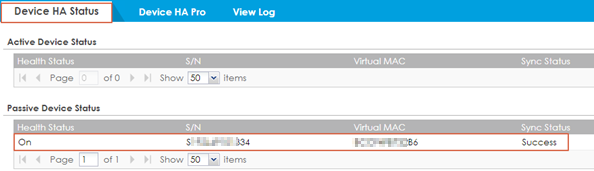

В этом примере необходимо заменить устройство 2.

Перед переразвертыванием среды HA-Pro

1. Убедитесь, что все лицензии находятся на оставшемся устройстве.

2. Убедитесь, что на странице HA-Pro был введен правильный серийный номер оставшегося устройства.

Configuration > Device HA > Device HA-Pro

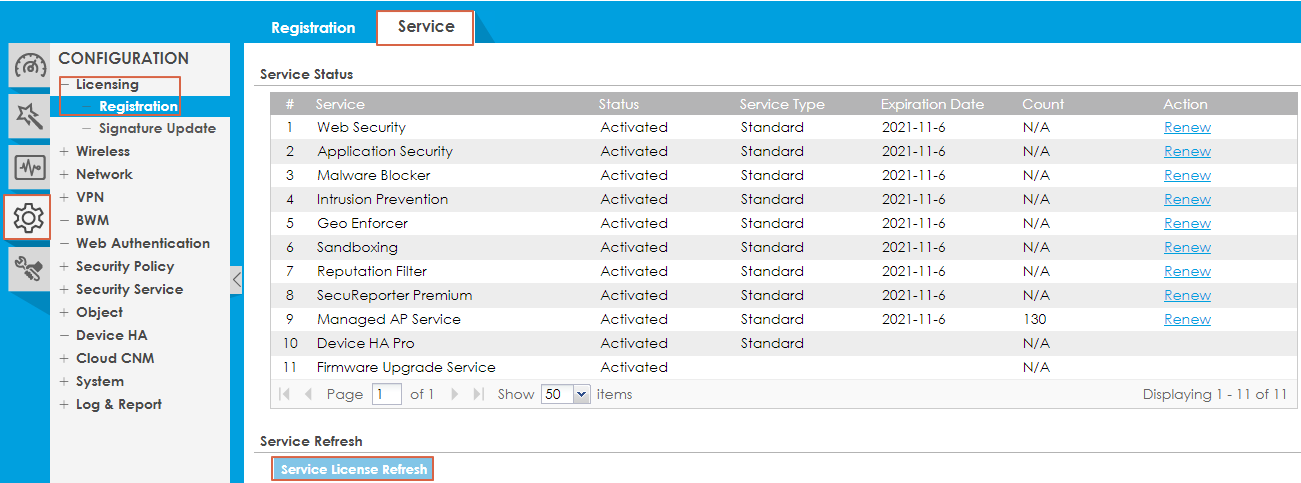

3. Нажмите "Service License Refresh" на странице Device 1 , чтобы проверить наличие обновлений лицензии с сайта myzyxel.com.

Configuration > Licensing > Registration > Service > Service License Refresh

После получения нового устройства (устройство 3)

1. Создайте резервную копию конфигурации устройства 1

2. Устройство 3 должно использовать конфигурацию системы по умолчанию

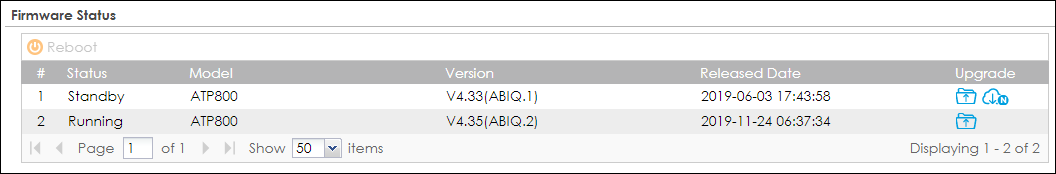

3. Версия встроенного ПО должна быть одинаковой на обоих устройствах.

4. Запущенный раздел должен быть одинаковым на обоих устройствах.

Активный (устройство 1) - запущена прошивка 4.35(ABIQ.2)

Пассивный (устройство 3) - запущена прошивка 4.35(ABIQ.2)

Конфигурация на устройстве 1

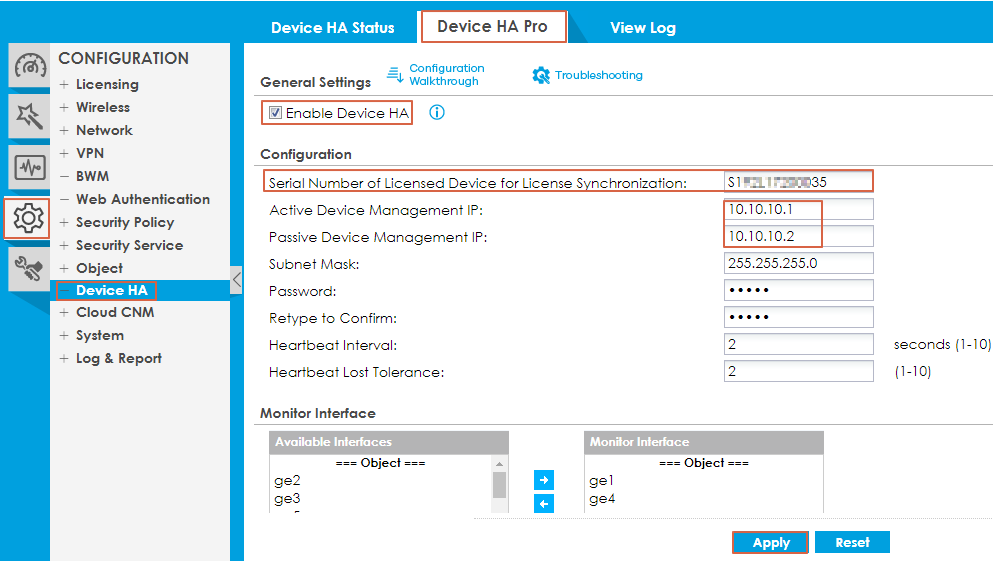

Перейдите к следующим настройкам и отметьте "Enable Device HA":

Configuration > Device HA > Device HA Pro

Убедитесь в правильности конфигурации каждого поля. (IP-адрес управления активного и пассивного устройства, пароль...)

Далее, нажмите кнопку "Применить".

Конфигурация на устройстве 3

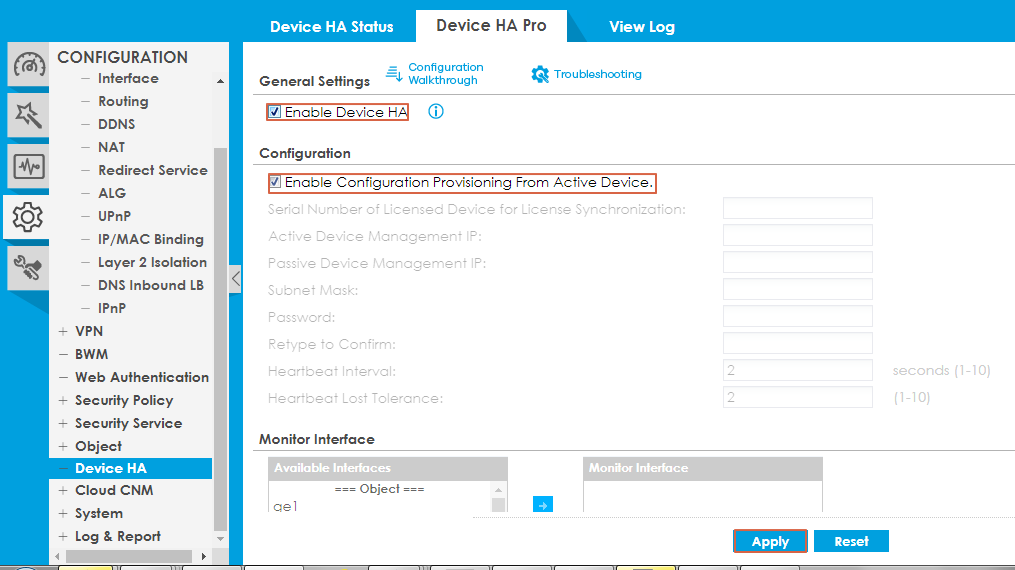

Перейдите к следующим настройкам и отметьте "Enable Configuration Provisioning From Active Device" и"Enable Device HA", затем нажмите Apply:

Configuration > Device HA > Device HA Pro

Нажмите OK , чтобы завершить настройку пассивного устройства.

Теперь подключите порт сердцебиения (последний медный порт ethernet) и дождитесь полной синхронизации.

В этом примере порт сердцебиения ATP800 - это порт 12.

Примечание:
Не изменяйте конфигурацию до завершения синхронизации.

Первая полная синхронизация занимает около 10 минут.

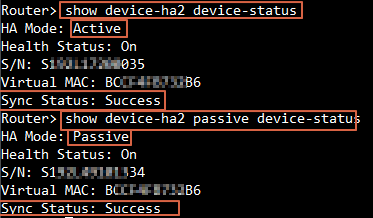

Состояние синхронизации можно также проверить через консоль.

Команды:

# show device-ha2 device-status
# show device-ha2 passive device-status

# show device-ha2 sync summary

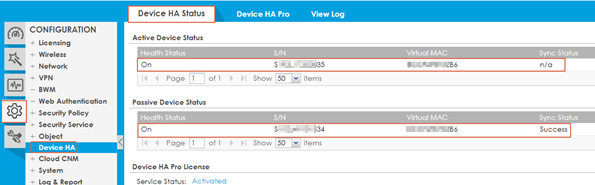

Верификация

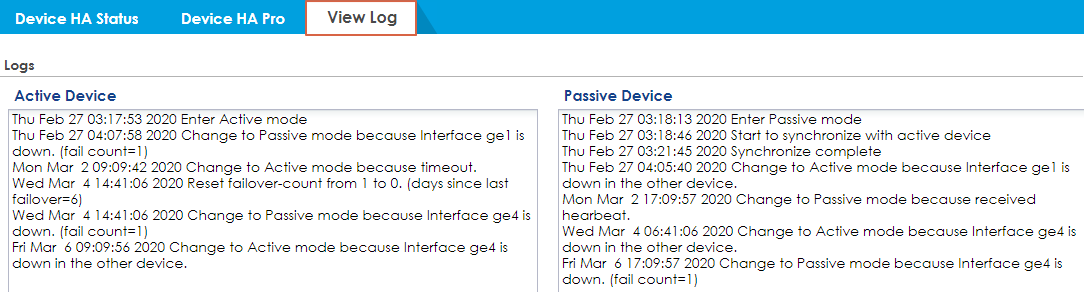

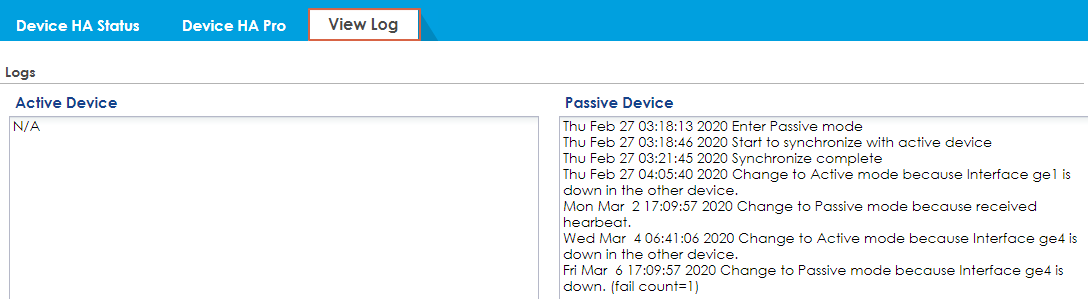

Проверить, все ли работает, можно в журнале состояния устройства HA.
При успешной настройке вы должны увидеть следующие сообщения:

Устройство 1 (активная роль)

Устройство 3 (пассивная роль)
