Важное уведомление: |
В этой статье представлен подробный обзор того, как настроить сервер Active Directory (AD) через туннель L2TP VPN с использованием метода аутентификации USG FLEX/ATP VPN. Кроме того, представленные здесь рекомендации применимы к VPN-конфигурациям IPsec IKEv2 и IKEv1.
VPN-туннели являются критически важным компонентом при создании сетей, которые по своей природе являются обширными, например глобальных корпоративных сетей или основных сайтов, связанных с филиалами.
Фундаментальной характеристикой корпоративных сетей является процесс аутентификации пользователей на сервере, что позволяет продемонстрировать надежность и получить доступ к внутренним ресурсам. Цель этого руководства - предоставить вам необходимые инструменты для настройки аутентификации на сервере аутентификации через VPN-туннель.

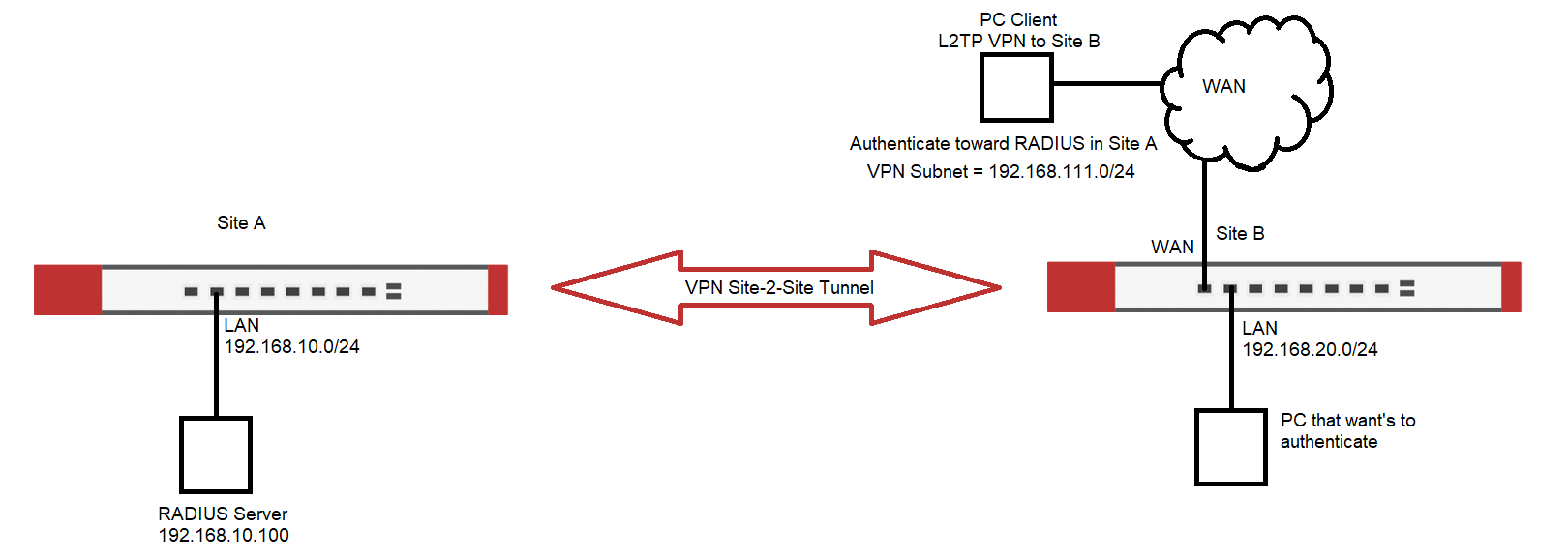

Два брандмауэра соединены через Site-to-Site VPN, и на главном сайте A есть RADIUS-сервер в локальной сети. На сайте B может быть несколько клиентов, которые хотят аутентифицироваться на сервере RADIUS на сайте A. На сайте B мы находим либо локальных клиентов, которым нужно подключение к серверу RADIUS на сайте A, либо клиентов L2TP VPN, которым требуется аутентификация на RADIUS сайта A.
Здесь мы должны сделать важное различие между VPN-клиентом и LAN-клиентом на сайте B - в то время как клиент с сайта B, скорее всего, сможет без проблем аутентифицироваться в RADIUS сайта A, L2TP VPN-клиенты, скорее всего, не смогут этого сделать. Почему так?
VPN от сайта к сайту настраиваются с помощью локальной политики и удаленной политики. Эти политики определяют, какие сетевые маршруты создаются при создании туннеля, то есть каким сетям разрешено "разговаривать друг с другом". В данном случае мы предполагаем, что маршрутизация между 192.168.10.0/24 и 192.168.20.0/24 будет нормальной. L2TP VPN, которая по своей сути должна быть другой подсетью, чем локальные подсети на сайте B, не может взаимодействовать с сайтом A, поскольку он не включен в политику Local или Remote.
То есть, если мы не добавим дополнительные маршруты политики. С помощью таких маршрутов мы можем заставить любую попытку аутентификации, исходящую из L2TP VPN, направить в пункт назначения на сайте A. Сначала нам нужно определить, что аутентификация на сайте B будет направлена в RADIUS сайта A.
Настройте сервер AAA

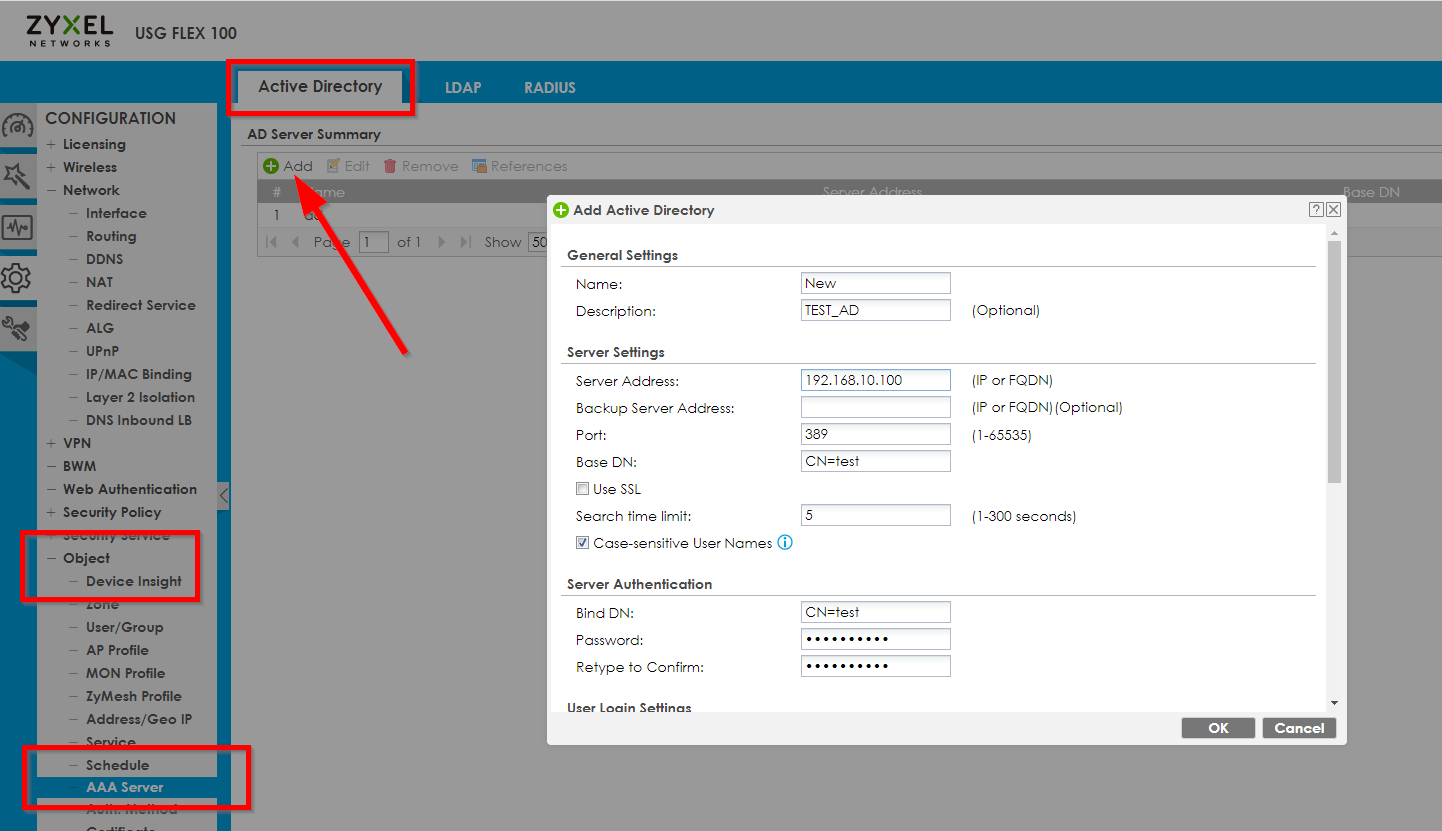

Конфигурация > Объект > Сервер AAAи настройте объект аутентификации на IP 192.168.10.100:

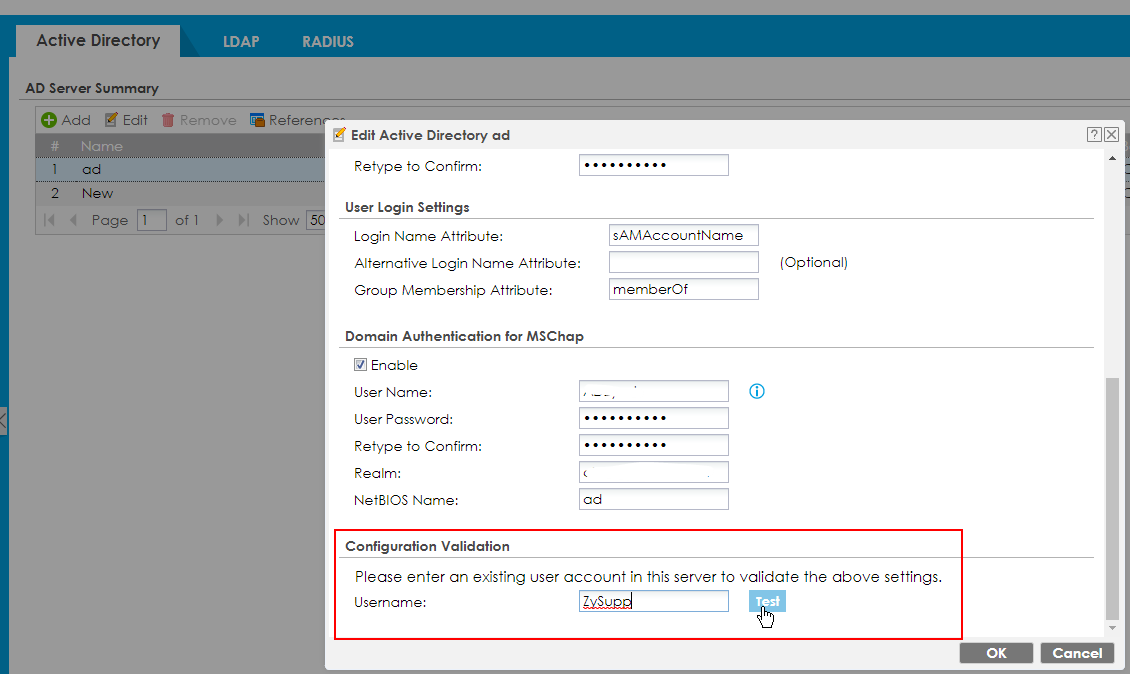

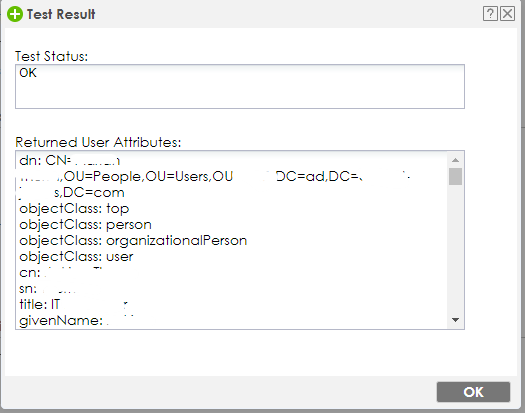

Проверка аутентификации AD
Конфигурация -> Объект -> Сервер AAAОбязательно сохраните конфигурацию перед проверкой.
| Хороший результат | Плохой результат |
Настройте аутентификацию. Method
Этот объект AAA Server-Object теперь должен быть объединен с методом аутентификации, который, в свою очередь, будет установлен в качестве основной аутентификации для нашей VPN. Сначала перейдите в меню

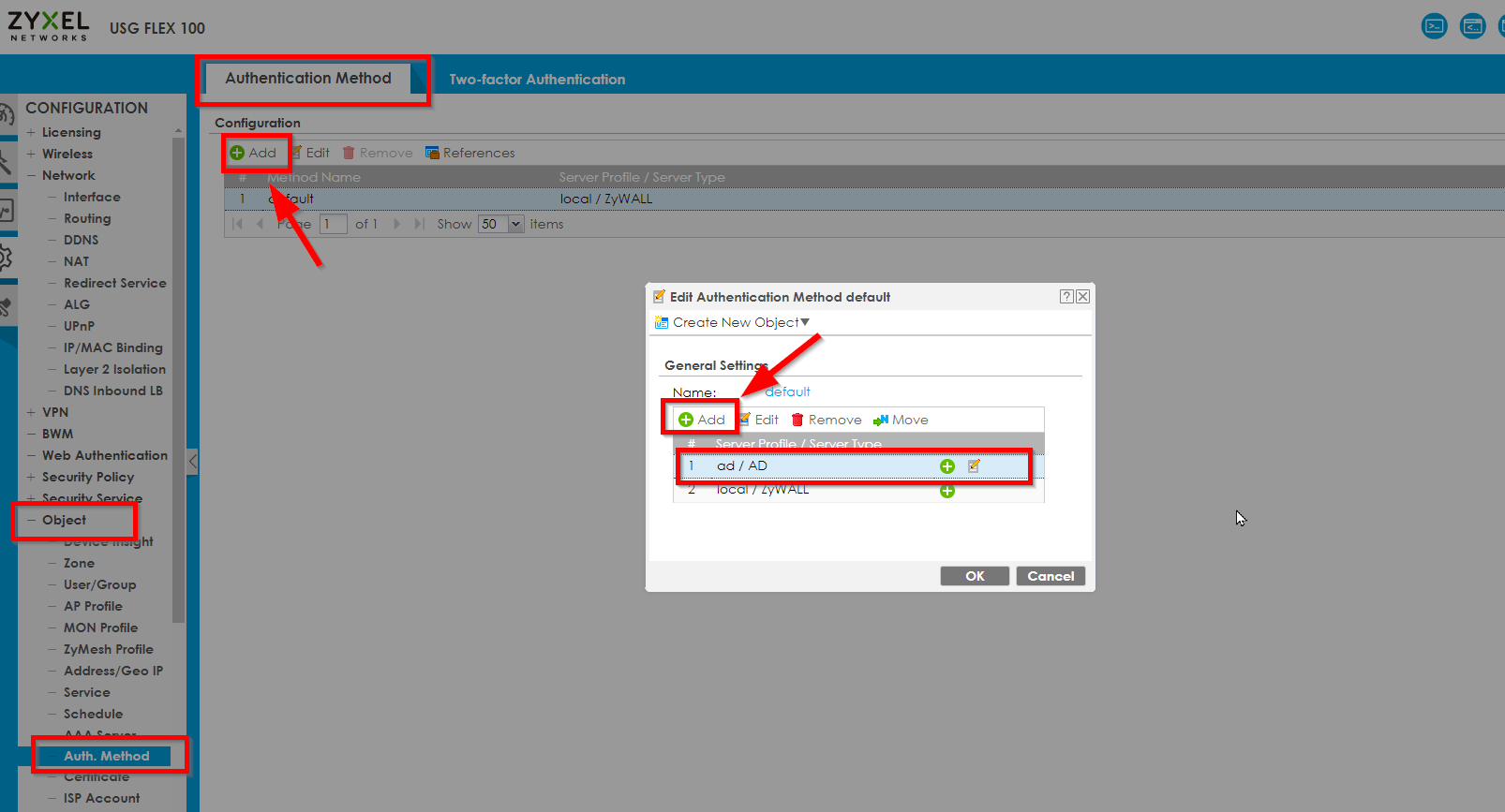

Конфигурация > Объект > Auth. Methodи добавьте только что созданный AAA-сервер в стандартный Auth. Method:
Заставьте брандмауэр присоединиться к серверу AD
Затем USG необходимо присоединиться к домену AD с доменным именем сервера AD
Перейдите в Конфигурация -> Система -> Имя хоста

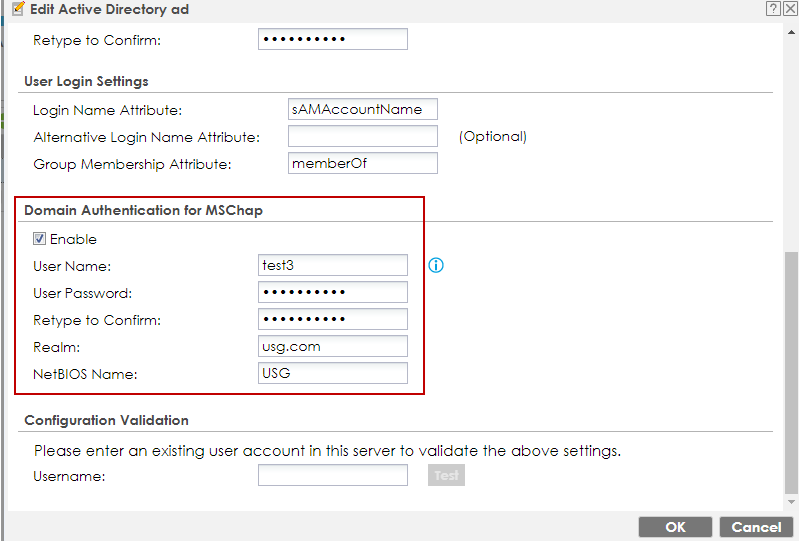

Realm - это доменное имя сервера объявлений, а NetBIOS имя - это домен.
Чтобы направить брандмауэр на сервер AD, нам нужно создать DNS-запись для успешного поиска сервера AD по IP-адресу сервера AD:
Настройка VPN
Через IKEv2

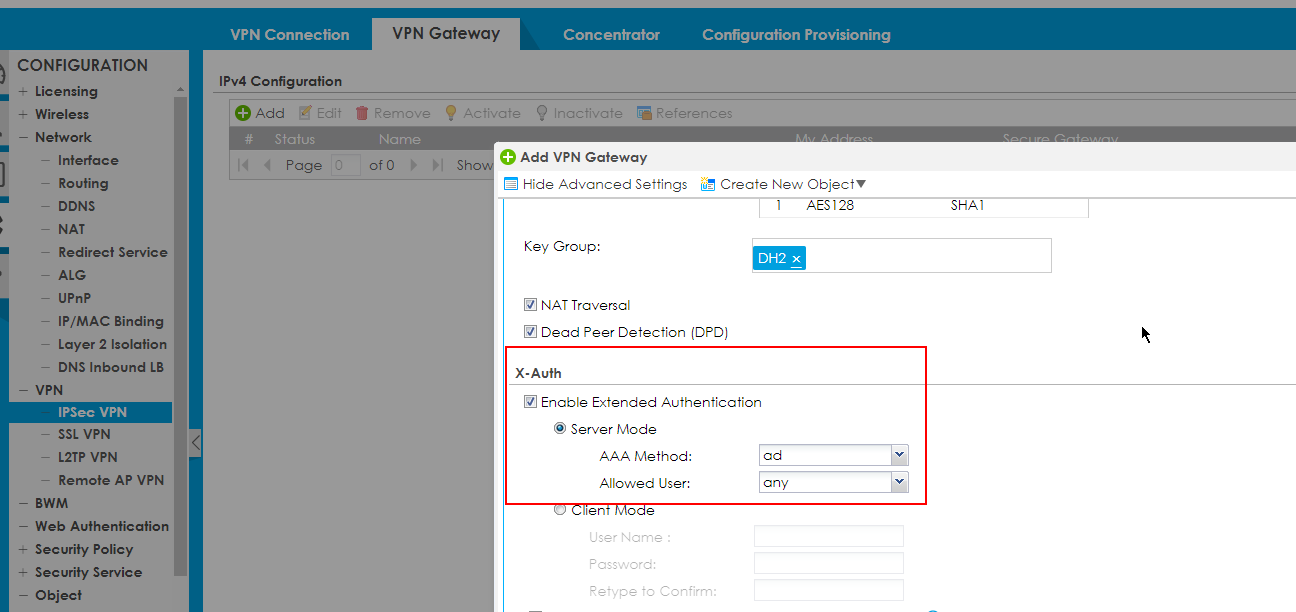

Конфигурация -> VPN -> IPSec VPN -> VPN Gateway - Добавить/редактироватьНажмите "Показать дополнительные параметры", включите "Расширенный протокол аутентификации" и выберите режим сервера.
Затем выберите метод AAA (Auth. Method) и разрешенного пользователя.
Через L2TP
После этого мы выбираем этот Auth. Method для использования через L2TP VPN через

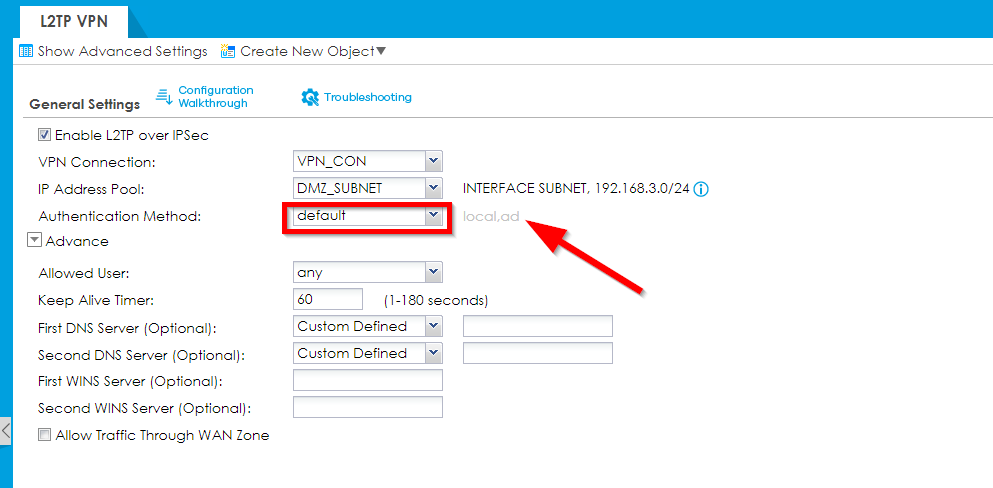

Конфигурация > VPN > L2TP через IPSec VPN(Обратите внимание, что пул IP-адресов не соответствует топологии, нарисованной выше, так как это просто пример настройки L2TP-туннеля)

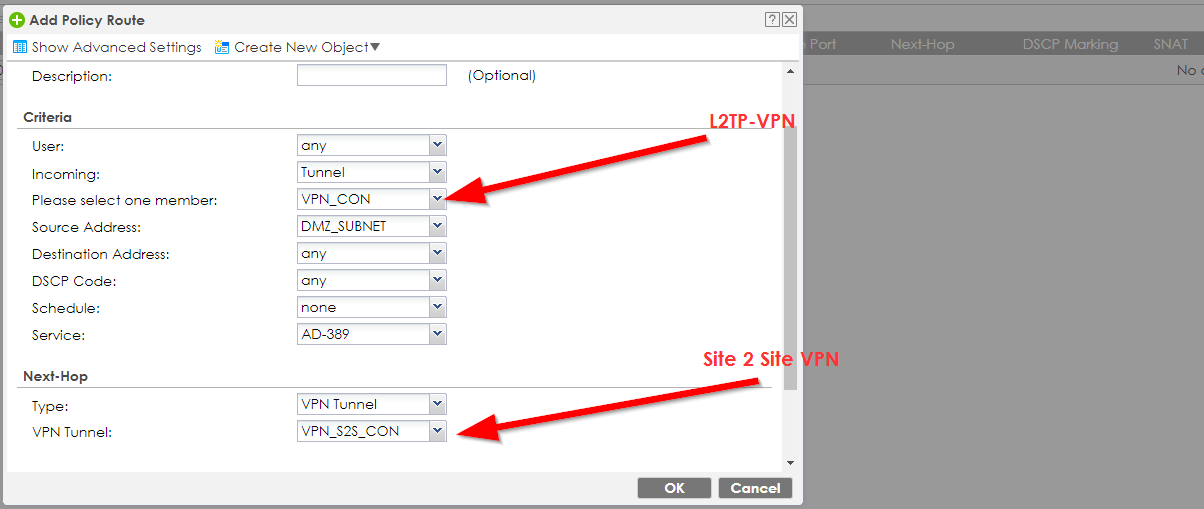

Теперь, когда L2TP VPN настроен с аутентификацией, которая должна направляться к RADIUS на сайте A, нам нужно создать маршруты политики:
Первый маршрут политики будет направлять все, что приходит из любого источника, который хочет двигаться к IP-адресу 192.168.10.100, в туннель к сайту A - это означает также попытку аутентификации от нашей L2TP VPN. Второй маршрут политики будет направлять все, что предназначено для подсети L2TP VPN, обратно в L2TP VPN.
На другом сайте нам теперь нужно просто дополнить это соответствующим правилом, которое будет выталкивать все из подсетей, отличающихся от LAN сайта B (например, попытки нашей подсети L2TP VPN), обратно в туннель к сайту B, запуская наш маршрут политики, который мы установили на этом сайте.
Следуя этому простому руководству, вы теперь сможете аутентифицировать своих клиентов в RADIUS на другом удаленном VPN-месте.
Настройка переадресации DNS для домена AD (рекомендуется)
Чтобы обеспечить правильное разрешение имен AD, настройте переадресацию DNS в дополнение к локальной записи DNS:
Перейдите в раздел Configuration → System → DNS → Domain Zone Forwarder, добавьте свой домен AD (например,
company.local) и установите DNS-сервер AD в качестве переадресатора.В разделе VPN Connection → Client Settings назначьте DNS-сервер AD (или IP-адрес локальной сети брандмауэра, если переадресация включена) в качестве первого DNS-сервера.
(Необязательно) Добавьте маршрут политики, если DNS-запросы должны принудительно проходить через VPN.
Проверьте с помощью команды: nslookup dc1.company.local.
Устранение неполадок и проверка результатов
Перейдите в

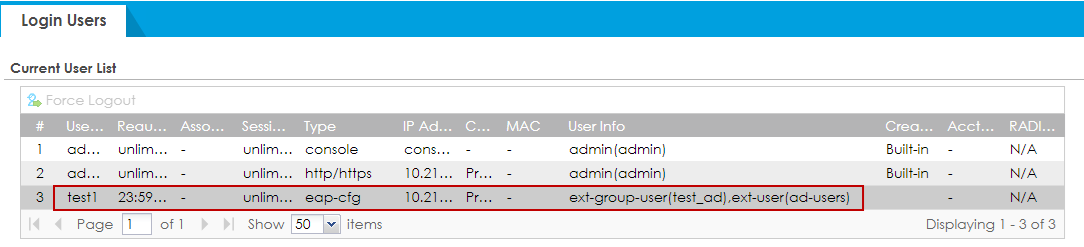

Монитор -> Состояние сети -> Вход пользователейПерейдите в

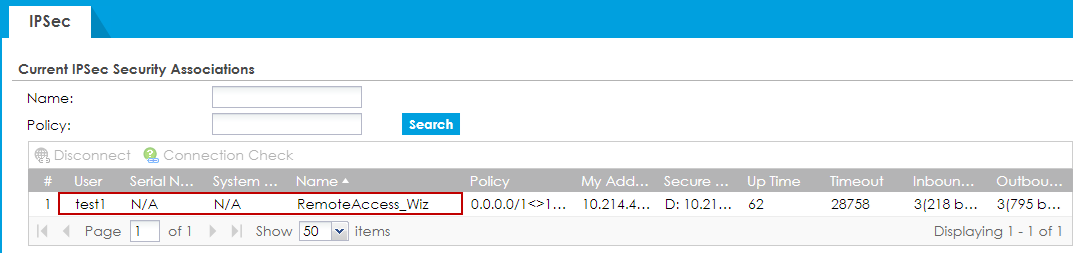

Монитор -> Монитор VPN -> IPSecУстранение неполадок
Перейдите в веб-консоль брандмауэра или подключитесь к нему по SSH и выполните следующую команду
debug domain-auth test profile-name [имя рекламного профиля] имя пользователя [имя пользователя] пароль [пароль]Замените ad profile name на Active Directory "AD Server Summary" Name и используйте имя пользователя и пароль для аутентификации домена через MSCHAP.
