В этой статье мы рассмотрим маршрутизацию между виртуальными локальными сетями на наших коммутаторах XS3800, XGS4700 и других коммутаторах L3.

Что касается нашего сценария, мы хотим уменьшить трафик на шлюз безопасности и использовать XS3800 в качестве маршрутизатора для межвкладочного трафика.


Сначала нам нужно добавить VLAN на шлюз безопасности.

Configuration > Network > Interface > VLAN > Add


Теперь добавим те же VLAN на коммутатор.

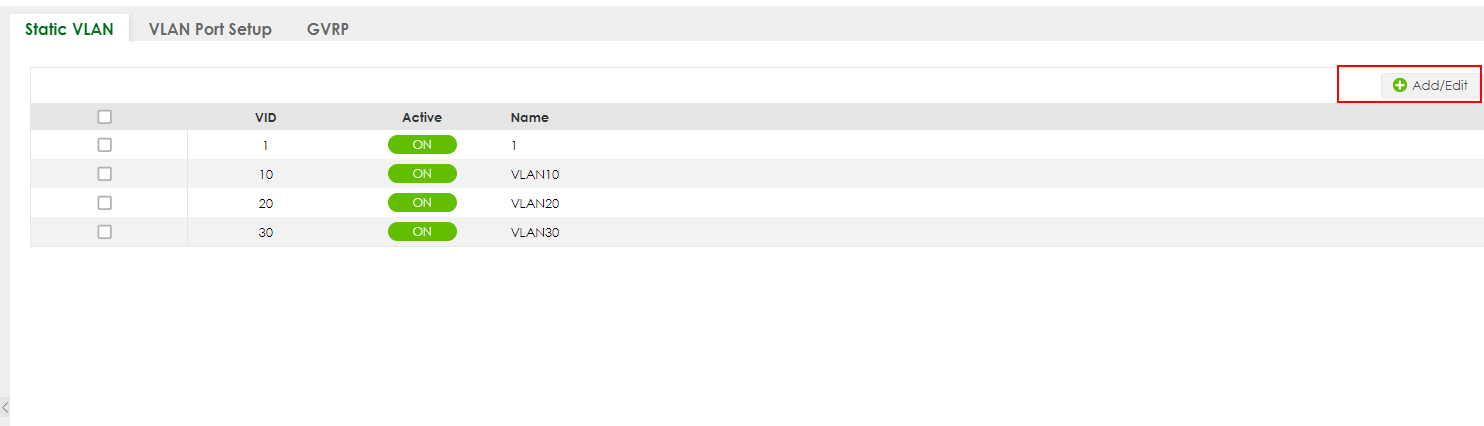

SWITCHING > VLAN > VLAN Setup > Static VLAN

Затем нам нужно присвоить коммутатору IP-адрес в каждой из этих VLAN

SYSTEM > IP Setup > IP Setup

Затем перейдите в Management IP Address и добавьте свои VLAN в записи Management IP Address.

Далее нам нужно изменить маршрутизатор/шлюз по умолчанию для клиентов сети

Configuration > Network > Interface > VLAN > Edit


Теперь клиенты Network используют коммутатор в качестве шлюза/маршрутизатора.
