USG FLEX H extern captive portal med SignLogger RADIUS-autentisering

Med detta tredjepartsintegrerade alternativ med RADIUS-autentisering omdirigeras en gäst användare till en portal som är värd på en extern server. Gästanvändaren autentiseras av en RADIUS-server när användaren loggar in på den externa portalen.

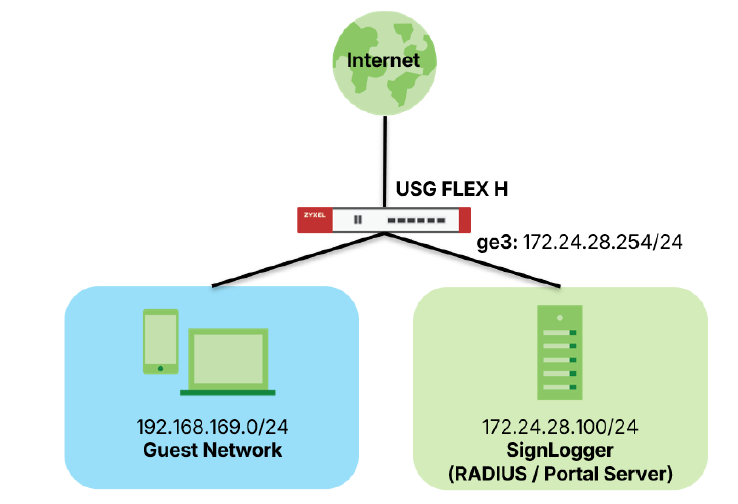

Följande konfiguration baseras på ovanstående figur som ett exempel. Adressen till den externa SignLogger RADIUS/Portal-servern är 172.24.28.100/24 Gästnätverkets subnät för USG FLEX H är 192.168.169.0/24

Steg 1:

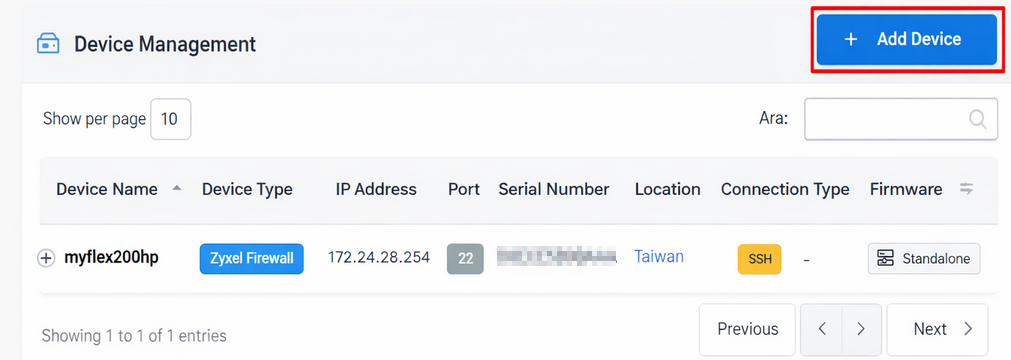

På servern > Enhetshantering. Skapa en USG FLEX H-enhet.

Steg 2:

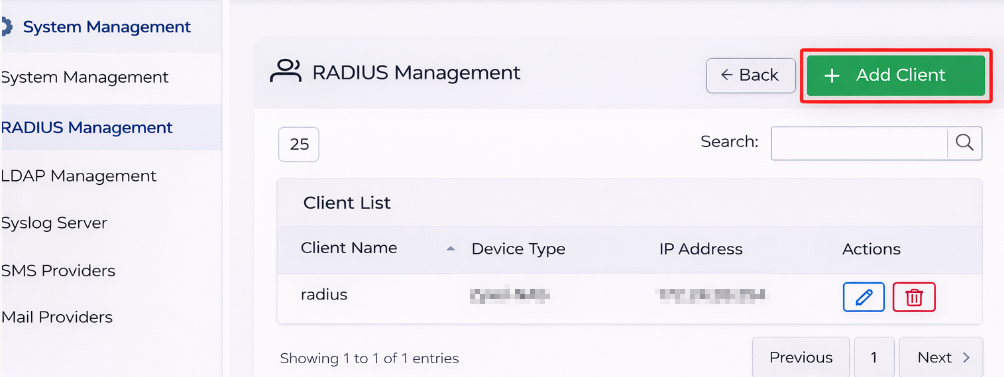

På SignLogger-servern > RADIUS-hantering > RADIUS-klienter. Skapa en RADIUS-klient för USG FLEX H-enheten.

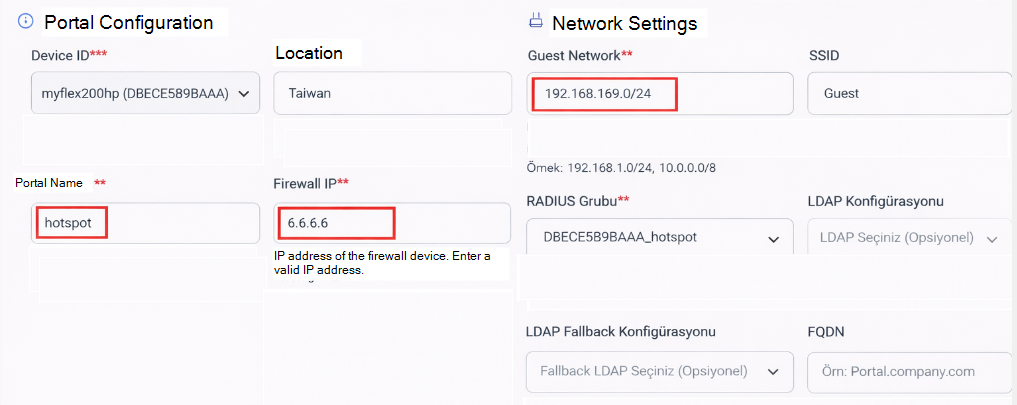

• Gästnätverk: skriv in subnätet för gästnätverket. I detta exempel är det 192.168.169.0/24
• Brandväggs-IP: Skriv in captive portal SignLogger Radius-serverns adress som är inställd på din USG FLEX H
• Standardvärdet är 6.6.6.6

Observera: Du måste skriva in captive portal SignLogger Radius-serverns adress istället för någon gränssnitts-IP-adress på din USG FLEX H.

Portalnamn: Skriv in portalnamnet, och detta namn kommer att vara URL-sökvägen till portalsidan på SignLogger Radius-servern
I detta exempel är portalnamnet ”hotspot” och SignLogger Radius-serverns adress är ”172.24.28.100” och porten är 8080.
Då blir den externa portalens URL http://172.24.28.100:8080/hotspot

Omdirigerings-URL: Skriv in URL:en som gästen omdirigeras till efter inloggning. Du kan skriva in http://6.6.6.6 för att visa inloggningssessionens sida.

Steg 4:

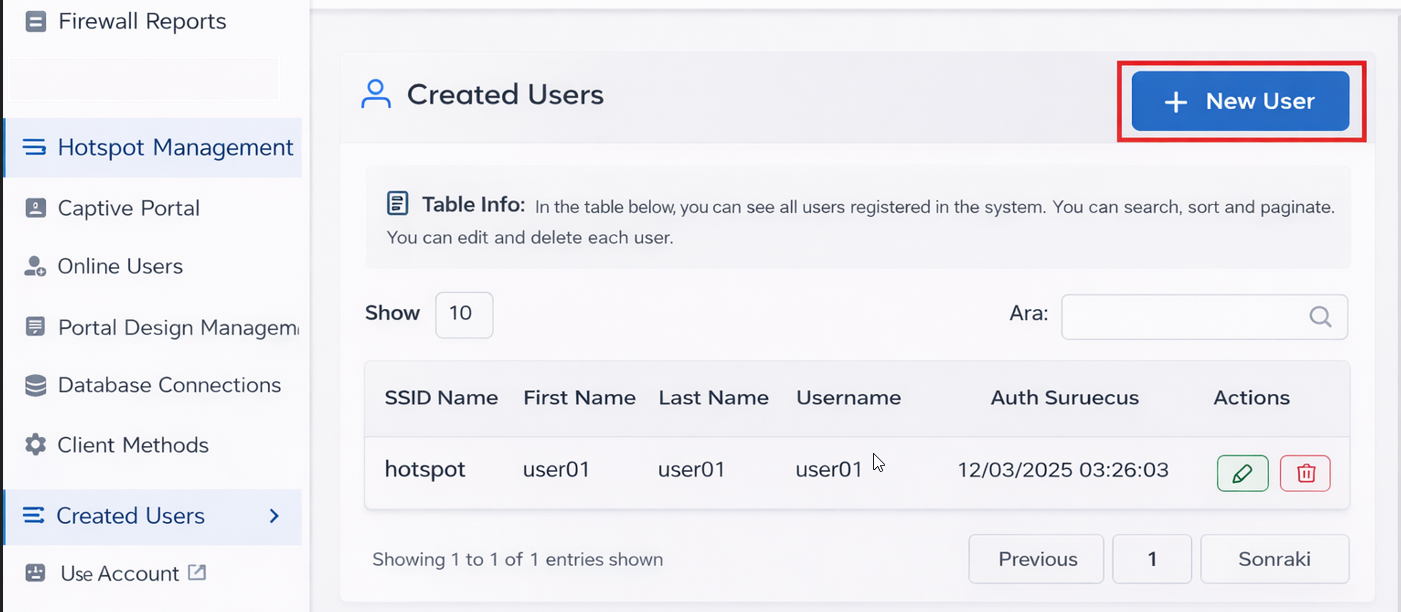

På SignLogger-servern > Hotspot-hantering > Skapade användare. Skapa ett testanvändarkonto för inloggningstest.

Steg 5:

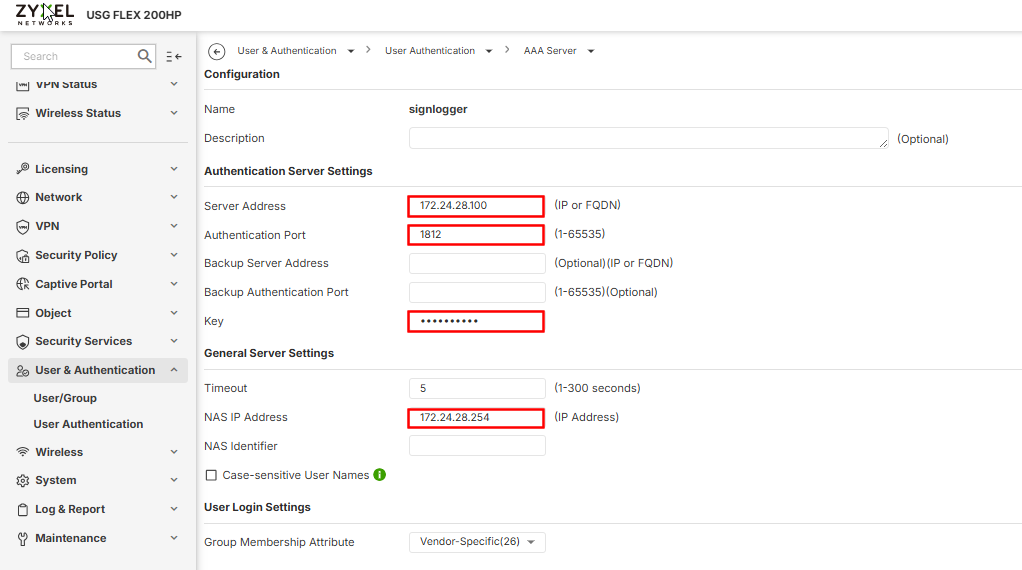

• På USG FLEX H > Användare & autentisering > Användarautentisering.
• Namn: Namnet på detta autentiseringsserverobjekt. I detta exempel är det ”signlogger”.
• Serveradress: IP-adressen till SignLogger-servern, 172.24.28.100 i detta exempel.
• Autentiseringsport: 1812
• Nyckel: Den RADIUS-hemlighet som skapades i steg 2.
• NAS IP-adress: IP-adressen för hanteringsgränssnittet på USG FLEX H, 172.24.28.254 i detta exempel.

Steg 6:

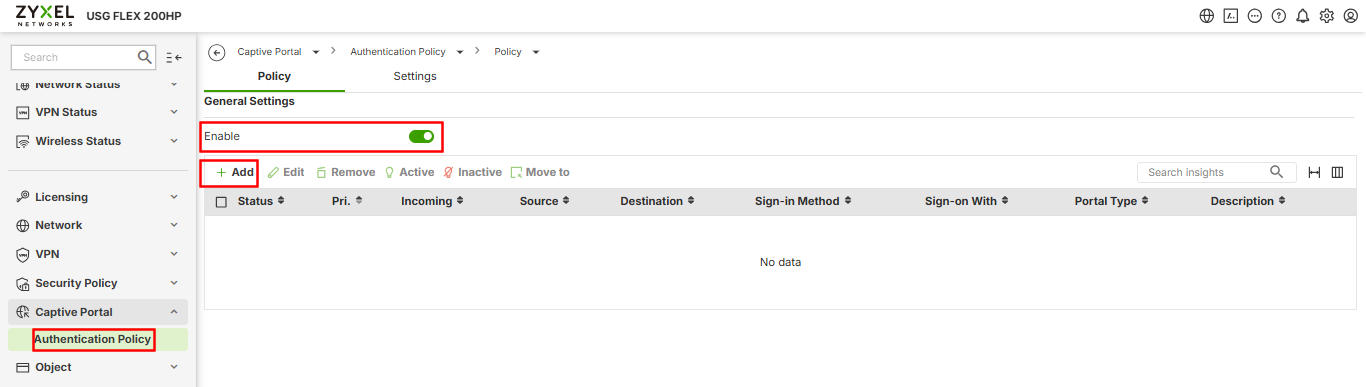

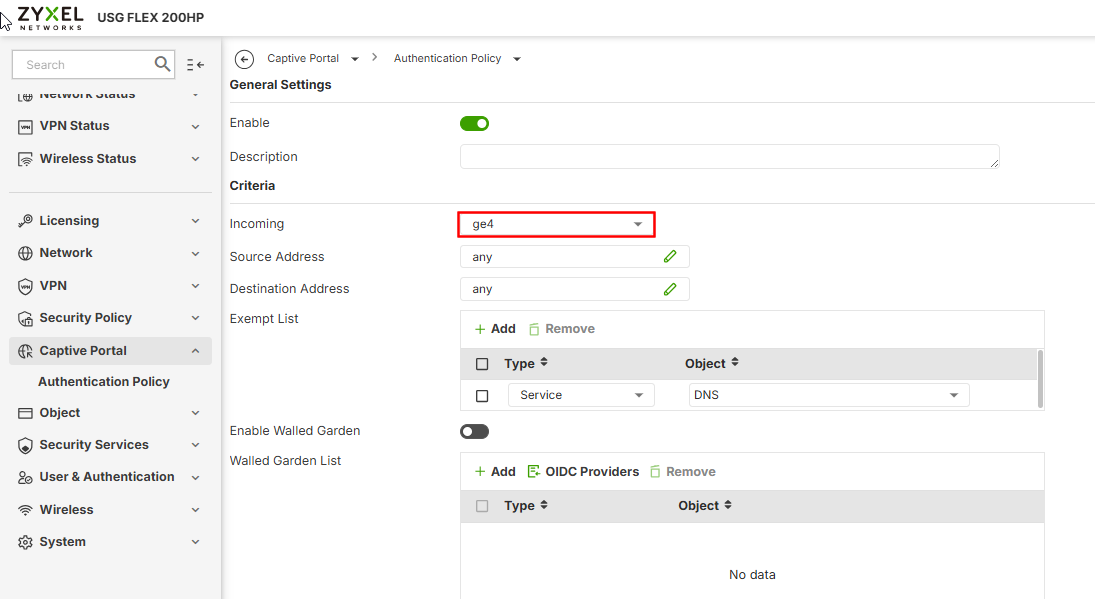

På USG FLEX H > Captive Portal > Autentiseringspolicy > Policy. Aktivera captive portal.

• Klicka sedan på Lägg till för att skapa autentiseringspolicy.
• Inkommande: välj det gränssnitt som är anslutet till gästnätverket. I detta exempel är det ge4 (192.168.169.0/24).

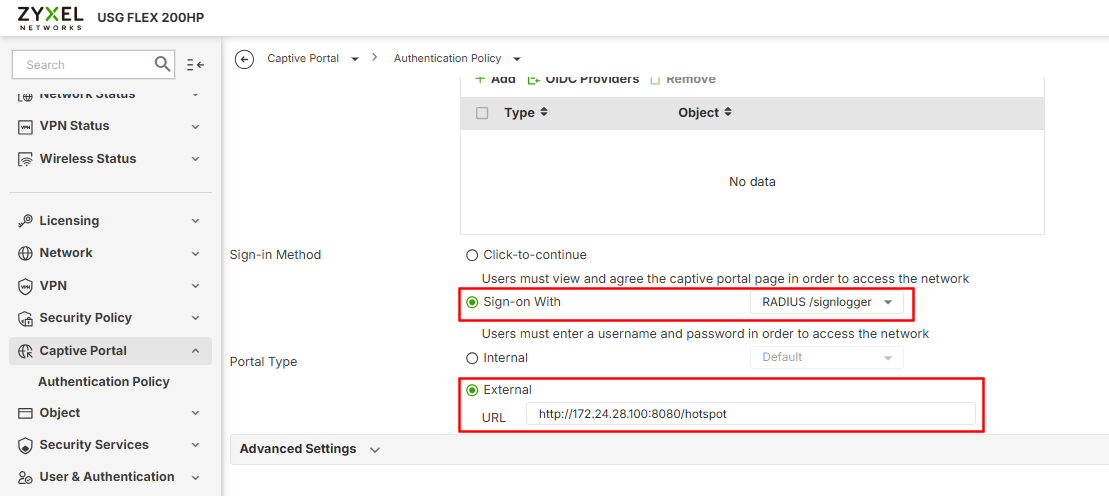

• Inloggningsmetod: Välj Inloggning med och välj RADIUS-autentiseringsservern som skapades i steg 5. I detta exempel är det ”RADIUS/signlogger”.
• Portaltyp: Välj Extern och skriv in den externa portal-URL:en för SignLogger-servern som skapades i steg 3. I detta exempel är det http://172.24.28.100:8080/hotspot .
