VPN - Konfigurera Failover med Dual-WAN (Trunk Failover & VPN Concentrator)

Viktigt meddelande:
Kära kund, var medveten om att vi använder maskinöversättning för att tillhandahålla artiklar på ditt lokala språk. Det är inte säkert att all text översätts korrekt. Om det finns frågor eller avvikelser om riktigheten i informationen i den översatta versionen, vänligen granska originalartikeln här:Originalversion

Den här artikeln visar hur du konfigurerar en VPN-anslutnings failover med USG FLEX / ATP / VPN-serien med hjälp av en plats-till-plats-tunnel med Trunk Failover och VPN Concentrator. Använda Dual-WAN för att utföra failover på en hub-and-spoke VPN med HQ ZyWALL/USG som hub och spoke VPN till filialerna A och B.

1) Konfigurera VPN Failover via Trunk Failover

Scenario (överkoppling av trunk)

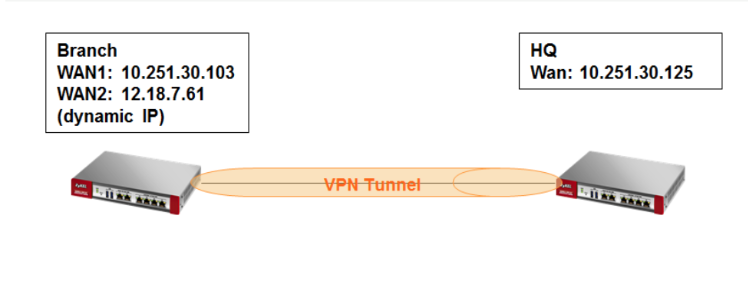

Kunden har två olika WAN-IP:n med två VPN-anslutningar på filialplatsen. En av dem är en dynamisk IP.

Om WAN1-anslutningen av någon anledning går ner ska WAN2-gränssnittet användas som Failover för att hålla tunneln vid liv.

Hur konfigurerar man Failover för VPN-klientanslutningen?


1.1 Konfigurera WAN Failover via trunkinställningar

I webbgränssnittet går du till skärmen Konfiguration > Nätverk > Gränssnitt > Trunk > Användarkonfiguration > Lägg till.

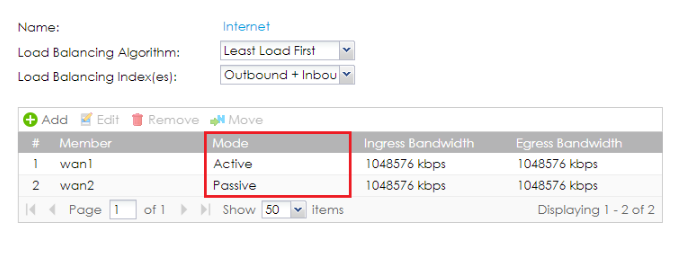

Ställ in WAN2:s läge på Passive.


1.2 Konfigurera frånkopplingsanslutningar innan du faller tillbaka

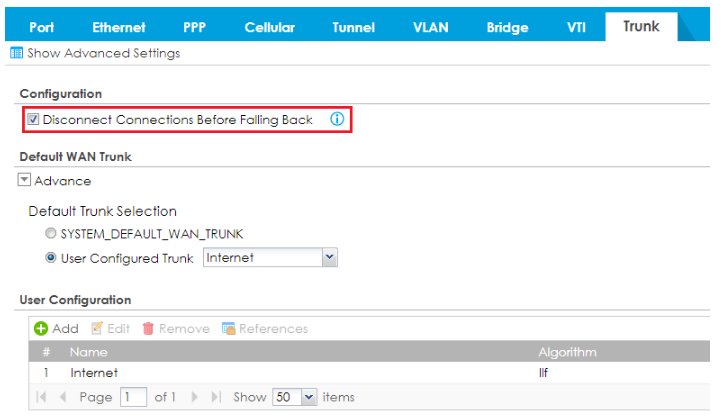

Aktivera "Koppla bort anslutningar innan de faller tillbaka".


1.3 Konfigurera VPN-gatewayen

Gå till Konfiguration > VPN > IPSec VPN > VPN Gateway.

På Branch-sidan:

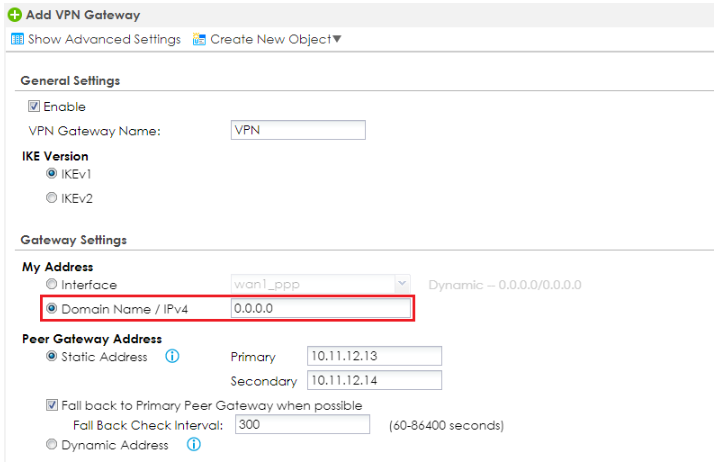

Ställ in My Address-> Domain Name/IPvSet4 till "0.0.0.0.0.0.0" (USG ansluter först till det aktiva WAN-gränssnittet).

På huvudkontorets sida:
Eftersom IP-adressen för WAN2-gränssnittet på filialsidan är dynamisk måste "Peer Gateway Address" på huvudkontorssidan ställas in på "Dynamic address". Alternativt kan en dynamisk DNS konfigureras och användas i fältet "Static Address".

Se till att använda konnektivitetskontrollen på båda sidor:

1.4 Konfigurera Client-side-VPN-Failover via SSH

Ange följande kommando via SSH på enheten:

dyn_repppppppp_0

Därefter kommer tunneln automatiskt att falla tillbaka till WAN1 när WAN1-anslutningen har återställts.

2) Konfigurera VPN Failover via VPN Concentrator

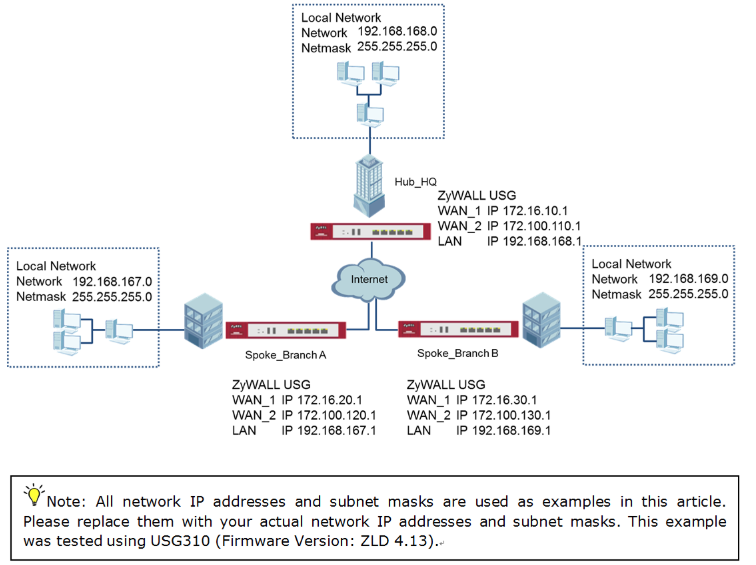

Scenario (VPN Concentrator)


När VPN-tunneln är konfigurerad passerar trafiken mellan filialerna via navet (HQ).
Trafik kan också passera mellan spoke-and-spoke via hubben. Om det primära WAN-gränssnittet inte är tillgängligt används WAN-gränssnittet i reserv.
När det primära WAN-gränssnittet är tillgängligt igen kommer trafiken att använda det gränssnittet igen.





2.1 Konfigurera Hub_HQ-till-Branch_A

1 Gå till CONFIGURATION > VPN > IPSec VPN > VPN Gateway och välj Enable.
Skriv VPN Gateway Name som används för att identifiera denna VPN-gateway.

Konfigurera IP för Primary Gateway som filial A:s wan1-IP-adress (i exemplet 172.16.20.1) och IP för Secondary Gateway som filial A:s wan2 IP-adress (i exemplet 172.100.120.1).
Välj Fall back to Primary Peer Gateway när det är möjligt och ställ in önskat kontrollintervall för Fall Back.

Skriv en säker Pre-Shared Key (8-32 tecken) som måste matcha din Branch A:s Pre-Shared Key och klicka på OK.

KONFIGURATION > VPN > IPSec VPN > VPN-gateway



2 Gå till KONFIGURATION > VPN > IPSec VPN > VPN-anslutning och välj Aktivera.
Skriv Connection Name som används för att identifiera den här VPN-anslutningen.

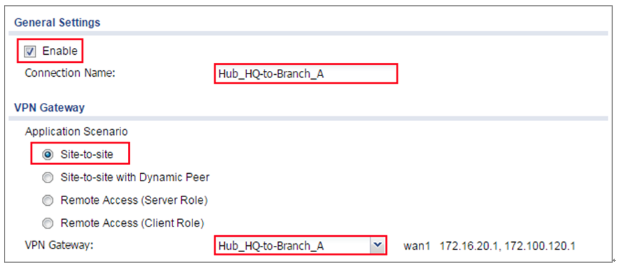

Välj scenario som Site-to-site och VPN Gateway som konfigureras i steg 1.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Allmänna inställningar och VPN-gateway


Klicka på Create new Object för att lägga till adressen till det lokala nätverket bakom Hub_HQ och en adress till det lokala nätverket bakom Branch A.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Skapa nytt objekt

Ställ in Local Policy till Hub_HQ och Remote Policy till Branch_A som nyligen har skapats. Klicka på OK.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Policy


2.2 Konfigurera Hub_HQ-till-Branch_B

1 Gå till KONFIGURATION > VPN > IPSec VPN> VPN Gateway och välj Aktivera. Skriv VPN Gateway Name som används för att identifiera denna VPN-gateway.

Konfigurera sedan Primary Gateway IP som filial B:s wan1 IP-adress (i exemplet 172.16.30.1) och Secondary Gateway IP som filial B:s wan2IP-adress(i exemplet 172.100.130.1).
Välj Fall back to Primary Peer Gateway när det är möjligt och ställ in önskat kontrollintervall för Fall Back.

Skriv en säker Pre-Shared Key (8-32 tecken) som måste matcha din Branch A:s Pre-Shared Key och klicka på OK.

KONFIGURATION > VPN > IPSec VPN > VPN-gateway

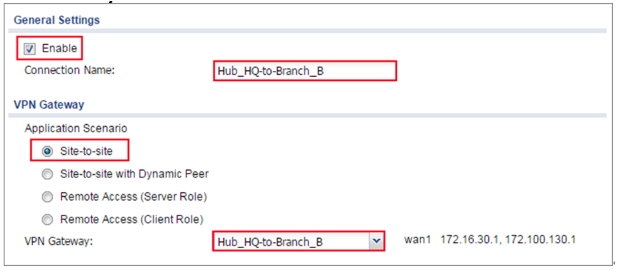

2 Gå till KONFIGURATION > VPN > IPSec VPN > VPN -anslutning för att aktivera VPN-anslutning. Välj scenario som Site-to-site och VPN Gateway som konfigureras i steg 1.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Allmänna inställningar och VPN Gateway



Klicka på Create new Object för att lägga till en adress för det lokala nätverket bakom Hub_HQ och en adress för det lokala nätverket bakom Branch B.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Skapa nytt objekt

Ange att lokal policy ska vara Hub_HQ och fjärrpolicy ska vara Branch_B som nyligen skapats. Klicka på OK.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Policy

2.3 Konfigurera Hub_HQ Concentrator

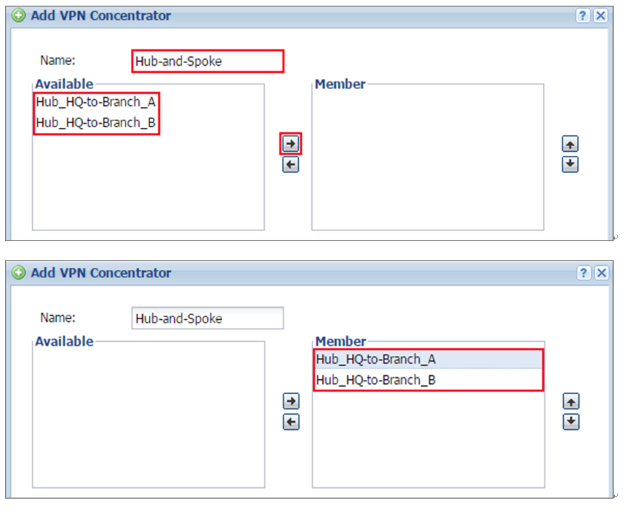

1 I ZyWALL/USG, gå till KONFIGURATION > VPN > IPSec VPN > Concentrator, lägg till en VPN Concentrator-regel. Välj VPN-tunnlar till samma medlemsgrupp och klicka på Spara.

2.4 Konfigurera Spoke_Branch_A

1 Gå till KONFIGURATION > VPN > IPSec VPN > VPN Gateway och välj Aktivera. Skriv VPN Gateway Name som används för att identifiera den här VPN-gatewayen.

Konfigurera sedan Primary Gateway IP som Hub_HQ:s wan1 IP-adress (i exemplet 172.16.10.1) och Secondary Gateway IP som Hub_HQ:s wan2 IP-adress (i exemplet 172.100.110.1). Välj Fall back to Primary Peer Gateway när det är möjligt och ställ in önskat kontrollintervall för Fall Back.

Skriv en säker Pre-Shared Key (8-32 tecken) som måste matcha din Hub_HQ:s Pre-Shared Key och klicka på OK.

KONFIGURATION > VPN > IPSec VPN > VPN-gateway

2 Gå till KONFIGURATION > VPN > IPSec VPN > VPN-anslutning och välj Aktivera. Skriv Connection Name som används för att identifiera den här VPN-anslutningen. Välj scenario som Site-to-site och VPN Gateway som konfigureras i steg 1.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Allmänna inställningar och VPN-gateway



Klicka på Create new Object för att lägga till adressen till det lokala nätverket bakom Branch A och en adress till det lokala nätverket bakom Hub_HQ

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Skapa nytt objekt

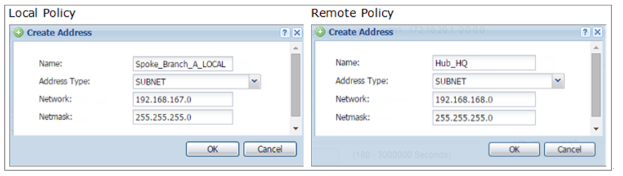

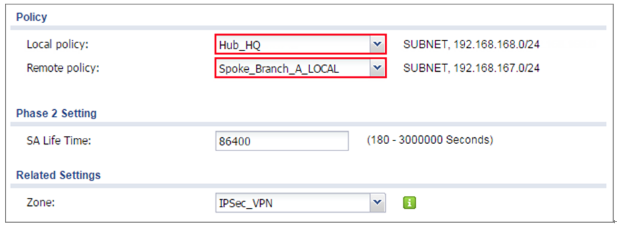

Ställ in lokal policy till Spoke_Branch_A_LOCAL och fjärrpolicy till Hub_HQ som nyligen skapats. Klicka på OK.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Policy



3 Gå till Nätverk > Routning > Policyväg för att lägga till en policyväg som tillåter trafik från Spoke_Branch_A till Spoke_Branch_B.

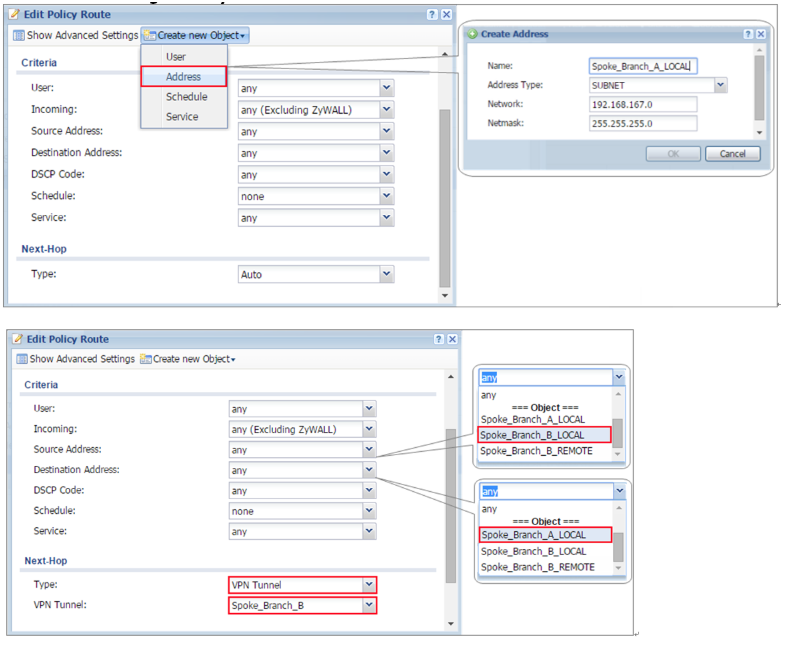

Klicka på Skapa nytt objekt och ange att adressen ska vara det lokala nätverket bakom Spoke_Branch_B. Välj Source Address så att det blir det lokala nätverket bakom Spoke_Branch_A. Bläddra sedan nedåt i listan Destination Address för att välja den nyskapade adressen Spoke_Branch_B_LOCAL . Klicka på OK.

Nätverk > Routning > Policyväg


2.5 Konfigurera Spoke_Branch_B

1 Gå till KONFIGURATION > VPN > IPSec VPN > VPN Gateway och välj Aktivera. Skriv VPN Gateway Name som används för att identifiera den här VPN-gatewayen.

Konfigurera sedan Primary Gateway IP som Hub_HQ:s wan1 IP-adress (i exemplet 172.16.10.1) och Secondary Gateway IP som Hub_HQ:s wan2 IP-adress (i exemplet 172.100.110.1). Välj Fall back to Primary Peer Gateway när det är möjligt och ställ in önskat kontrollintervall för Fall Back.

Ange en säker Pre-Shared Key (8-32 tecken) som måste matcha din Hub_HQ:s Pre-Shared Key och klicka på OK.

KONFIGURATION > VPN > IPSec VPN > VPN-gateway

2 Gå till KONFIGURATION > VPN > IPSec VPN > VPN-anslutning och välj Aktivera. Skriv Connection Name som används för att identifiera den här VPN-anslutningen. Välj scenario som Site-to-site och VPN Gateway som konfigureras i steg 1.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Allmänna inställningar och VPN-gateway



Klicka på Create new Object för att lägga till adressen till det lokala nätverket bakom Branch B och en adress till det lokala nätverket bakom Hub_HQ.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Skapa nytt objekt

Ställ in lokal policy till Spoke_Branch_B_LOCAL och fjärrpolicy till Hub_HQ som nyligen har skapats. Klicka på OK.

KONFIGURATION > VPN > IPSec VPN > VPN-anslutning > Policy

3 Gå till Nätverk > Routning > Policy väg för att lägga till en policyväg som tillåter trafik från Spoke_Branch_B till Spoke_Branch_A.

Klicka på Skapa nytt objekt och ange att adressen ska vara det lokala nätverket bakom Spoke_Branch_A. Välj Source Address till att vara det lokala nätverket bakom Spoke_Branch_B. Bläddra sedan nedåt i listan Destination Address för att välja den nyskapade adressen Spoke_Branch_A_LOCAL . Klicka på OK.

Nätverk > Routning > Policyväg


2.6 Testa IPSec VPN-tunneln

1 Gå till ZyWALL/USG CONFIGURATION > VPN > IPSec VPN > VPN Connection, klicka på Connect i det övre fältet. Statusanslutningsikonen är tänd när gränssnittet är anslutet.

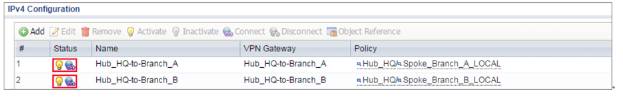

Hub_HQ > KONFIGURATION > VPN > IPSec VPN > VPN-anslutning

Spoke_Branch_A > KONFIGURATION > VPN > IPSec VPN > VPN-anslutning

Spoke_Branch_B > KONFIGURATION > VPN > IPSec VPN > VPN-anslutning

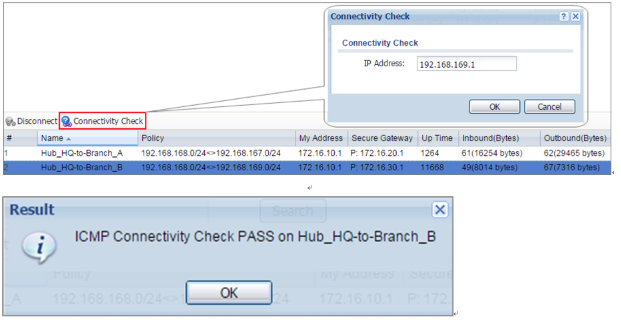

2 Gå till ZyWALL/USG MONITOR > VPN Monitor > IPSec och verifiera tunnelns upptid och den inkommande (Bytes)/utgående (Bytes) trafiken. Klicka på Connectivity Check för att verifiera resultatet av ICMP Connectivity.

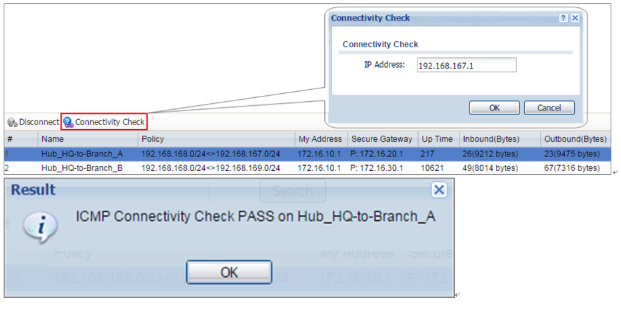

Hub_HQ > MONITOR > VPN Monitor > IPSec > Hub_HQ-till-Branch_A


Hub_HQ > MONITOR > VPN Monitor > IPSec > Hub_HQ-till-Branch_B

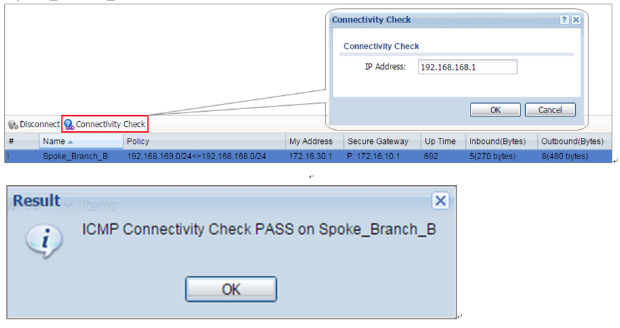

Spoke_Branch_B > MONITOR > VPN-monitor > IPSec

Spoke_Branch_A > MONITOR > VPN Monitor > IPSec

2.7 Vad kan gå fel?

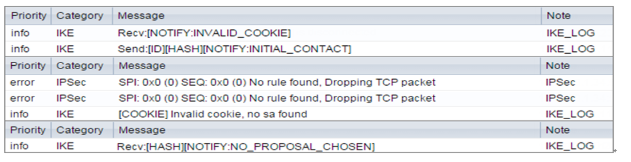

1 Om du ser [info] eller [fel] loggmeddelande som nedan, kontrollera ZyWALL/USG fas 1-inställningar. Alla ZyWALL/USG-enheter måste använda samma Pre-Shared Key, kryptering, autentiseringsmetod, DH-nyckelgrupp och ID-typ för att upprätta IKE SA.

2 Om du ser att fas 1 IKE SA-processen är klar men fortfarande får [info] loggmeddelande enligt nedan, kontrollera ZyWALL/USG fas 2-inställningar. Alla ZyWALL/USG-enheter måste använda samma protokoll, inkapsling, kryptering, autentiseringsmetod och PFS för att upprätta IKE SA.

3 Kontrollera att alla ZyWALL/USG-enheters säkerhetspolicyer tillåter IPSec VPN-trafik. IKE använder UDP-port 500, AH använder IP-protokoll 51 och ESP använder IP-protokoll 50.

4 Som standard är NAT-traversering aktiverad på ZyWALL/USG, så se till att den avlägsna IPSec-enheten också har NAT-traversering aktiverad.
