I den här artikeln förklaras hur du aktiverar fler PoE-enheter (PD), vad som är skillnaden mellan 802..3af, legacy, pre-802.3at & 802.3at mode samt skillnaden mellan klassificering och förbrukningsläge i Power over ethernet på din switch (GS1920/GS1900/XGS1930/XS1930 etc.).

1) Vad är skillnaden mellan PoE-strömuppsättningslägena?

Navigera till:

PORT > PoE Setup

• 802.3af-läge: En port är strömförsörjd i IEEE 802.3af-läge
• Äldre: En port strömförsörjs med hög inkopplingsström, vilket används av äldre PD:er med ett effektbehov som är större än 15 W vid uppstart.
• Före 802.3at: En port strömförsörjs i IEEE 802.3af-läget initialt och växlar till IEEE 802.3at-läget med hög effekt inom 75 msek efter uppstart. Använd detta läge om PD inte utför lager 2-klassificering, eller om switchen utför lager 1-klassificering med två händelser.
• 802.3at: En port är strömförsörjd i IEEE 802.3af-läge. Om PD-klassen som detekteras av omkopplaren inte är klass 4 (typ 2), kommer porten fortfarande att driva PD:n, men endast klass 4 PD:er kan drivas i IEEE 802.3at-läget.

2) Klassificering kontra förbrukningsläge

När du ansluter ett visst antal PoE-enheter (PD) till en Zyxel PoE-switch kan det hända att endast ett visst antal PD startar upp. Detta beror på att PoE-switchen har en fast tilldelad kapacitet för att tillhandahålla PoE-ström (se enhetens datablad för detaljer om deras tilldelade kapacitet för PoE). Så om den totala användningen av PD:er når switchens tilldelade kapacitet, kommer den lägre prioriterade PD:n inte att få ström från switchen. Under denna begränsning kan du fortfarande utöka antalet anslutna PD:er så mycket som möjligt genom att ändra switchens PoE-läge.

På PoE-switchen finns det två olika PoE-lägen tillgängliga:

Klassificering:
PD:ns maxeffekt (mW) kommer att reserveras för varje PD enligt varje ports prioritetsnivå.

Förbrukning:
Effekten kommer att fördelas så att varje enhet får ström. Den effekt som tilldelas av switchen kan vara mindre än PD:ns maxeffekt (mW).

I fabriksinställningen är PoE-läget inställt på klassificering.

Vid användning av klassificering följer switchen den standard som definierats för att ge PD-enheterna maximal effekt. Det är för att garantera att PD:n kan ha tillräckligt med ström när som helst. Den tilldelade effekten reserveras endast för denna PD:s användning, oavsett om den behöver ström eller inte vid det aktuella tillfället.

PD:n behöver dock inte alltid maximal effekt under körstatus. Användningen av förbrukningsläget gör att switchen kan fördela effekten mer effektivt. I förbrukningsläget låter switchen alla anslutna PD-enheter få ström och tillhandahåller endast ström enligt PD-enhetens begäran. På så sätt kan den koppla in fler PD:er än med klassificering.

Observera att om switchen står inför en situation med låg PoE-ström, oavsett vilka lägen du använder, kommer switchen att basera sig på prioriteten för PoE-inställningen för varje port för att tillhandahålla PD-ström.

Steg för genomgång

Om du använder en GS2210-8HP eller en liknande switch och bara använder några få portar för att tillhandahålla PoE och dina anslutna PD:er inte startar som förväntat kan du prova dessa steg:

1. Logga in på switchen med hjälp av dess lokala IP-adress och autentiseringsuppgifter.
2. Navigera till:

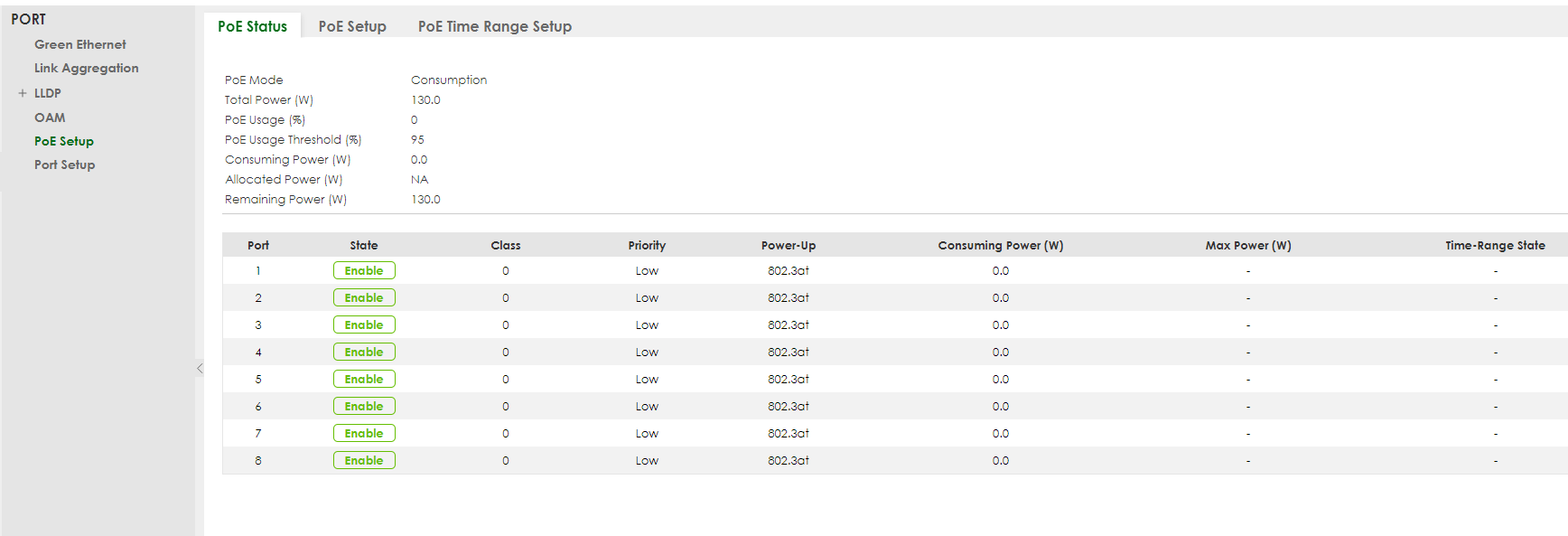

PORT > PoE Setup > PoE Status

3. PoE-läget är som standard inställt på Klassificering. Ändra detta till Förbrukningsläge och tillämpa/spara denna konfiguration.

Navigera till:

PORT > PoE Setup > PoE Setup

4. Återanslut PD:erna till switchen.
