VLAN över WDS (trådlöst distributionssystem) - Trådlös brygga

Den här steg -för -steg -guiden visar hur du konfigurerar VLAN över WDS (trådlöst distributionssystem). När vi använder en trådlös brygga vill vi också se till att alla VLAN också är användbara över WDS -anslutningen.

Här är också en lista över modeller som stöds:

Wireless Bridge och dess modeller som stöds

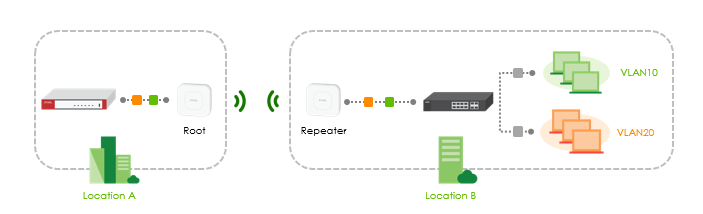

Scenario

När två fysiska platser måste anslutas på stora platser kan det vara billigare att överbrygga dem trådlöst än att ansluta Ethernet. Till exempel vill huvudkontoret bygga upp en punkt till punkt -bro till filialen. Det bör också finnas VLAN från huvudkontoret i ett filialkontor.

Vad behöver du för det?

- Wireless Bridge -stödda AP: er, till exempel ett WAC

- VLAN -kompatibel switch

Innehållsförteckning

1. Konfigurera AP: n fristående

2. Andra AP

3. Kanalkonfiguration

4. WDS -länkinformation

5. Skapa VLAN

6. Kontrollera resultaten

1.Konfigurera AP: n fristående

Konfigurera AP: n fristående. Som standard, använd https://192.168.1.2 eller använd våra användbara verktyg som ZON eller ZAC.

Navigera till

Configuration > Wireless > AP Management

Ställ in den första AP: n till root AP och klicka på "Apply".

2. Andra AP

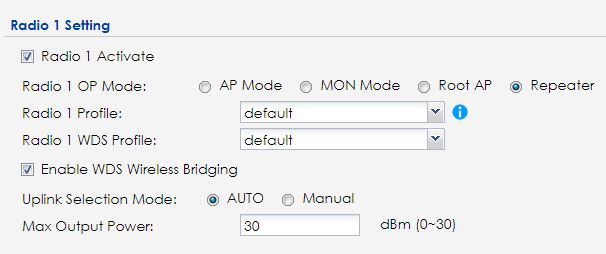

Välj din andra AP som repeater och aktivera "WDS Wireless Bridging".

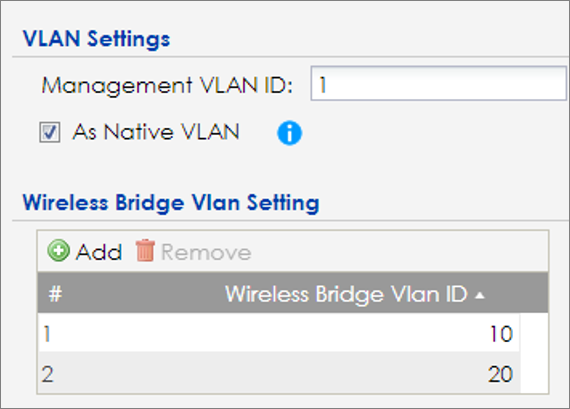

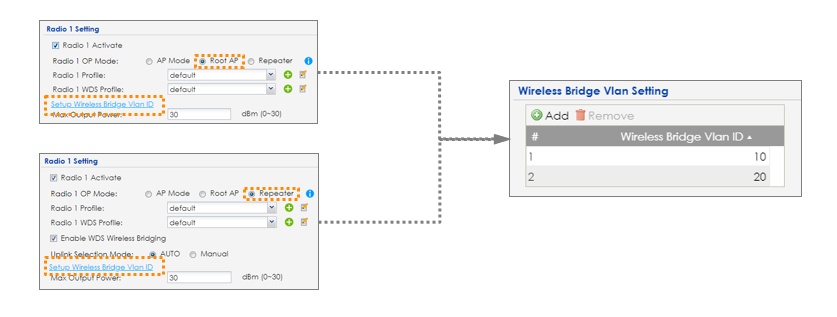

Efteråt kan du direkt använda de nyligen tillagda hyperlänkarna för att skapa de nödvändiga VLAN -inställningarna:

-> WDS -profil

under Konfiguration> Objekt> WDS -profil, kan den konfigureras. WDS SSID och den fördelade nyckeln kan konfigureras här. WDS SSID kommer att döljas.

3. Kanalkonfiguration

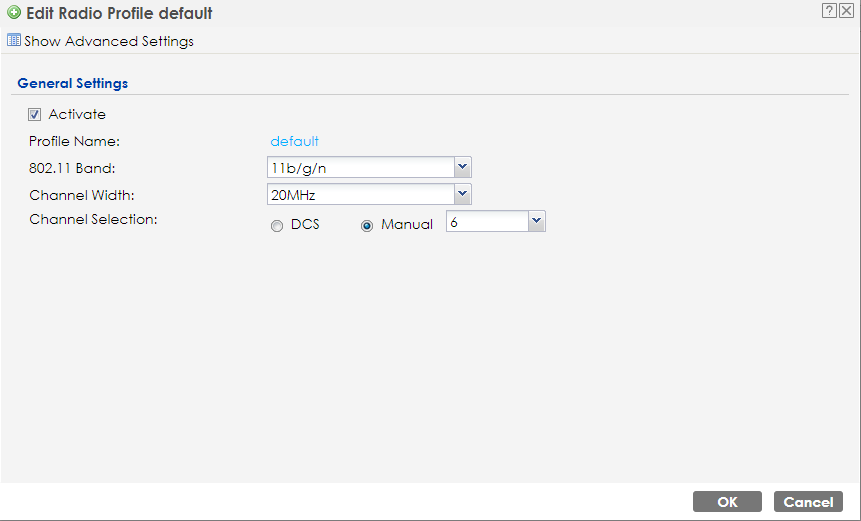

Se till att AP: erna inte byter kanal genom att konfigurera dem som manuella gå till

Configuration > Object > AP Profile > Radio

redigera radion (2,4 G eller 5 G) på båda AP: erna till samma. Titta efter redigering av radion, som används för att bygga den trådlösa bron.

- kolla "manuell" och välj en kanal efter önskemål

4.WDS -länkinformation

Gå till

Monitor > WDS Link Info

Här kan du kontrollera om WDS -anslutningen fungerar. Om anslutningen fungerar ska den se ut så här:

5. Skapa VLAN

Nu, efter att ha avslutat det, är det dags att skapa VLAN.

Gå till:

Configuration > Network > VLAN

Lägg till VLAN enligt önskemål.

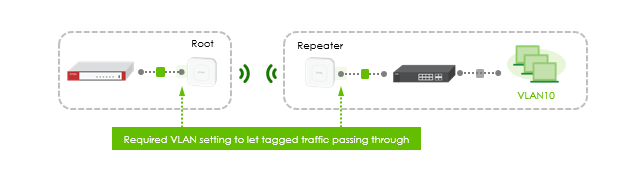

Obs! Påminn dig om att skapa och lägga till båda AP: erna till VLAN

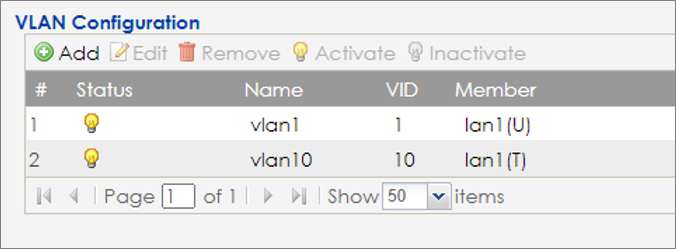

Exempel på VLAN -skapande:

Följande artiklar visar hur du ...

konfigurera ett VLAN på en USG -enhet

konfigurera VLAN i Ethernet -switchar

6. Kontrollera resultaten

Anslut nu en klient till strömbrytaren, som bara finns med repeaterns AP. Du bör komma åt internet från den andra webbplatsen eller ping -enheter på den andra webbplatsen. Klienterna bör få en IP -adress som den konfiguration du har gjort.
