Hur konfigurerar jag en IPSec-tunnel med 802.1X-autentisering på Android?

I den här artikeln kommer vi att titta på hur du konfigurerar en IPSec VPN-tunnel med xAuth på en Android-enhet.

Vi kommer att gå igenom följande steg:

Konfiguration av Zyxel USG / ATP / VPN

• Ställa in nödvändiga objekt

• Ställa in användaren och vid behov en användargrupp

• Ställa in de nödvändiga adressobjekten

• Bekräfta Firewall-reglerna

• Ställa in VPN Gateway

• Ställa in VPN-anslutningen

Konfiguration på din Android

• Öppna VPN-menyn

• Lägga till VPN-anslutningen

• Testa VPN-anslutningen

Konfiguration av Zyxel USG / ATP / VPN

Logga in på din enhet.

Standardinställningar:

Objektuppsättning:

Användarinställning:

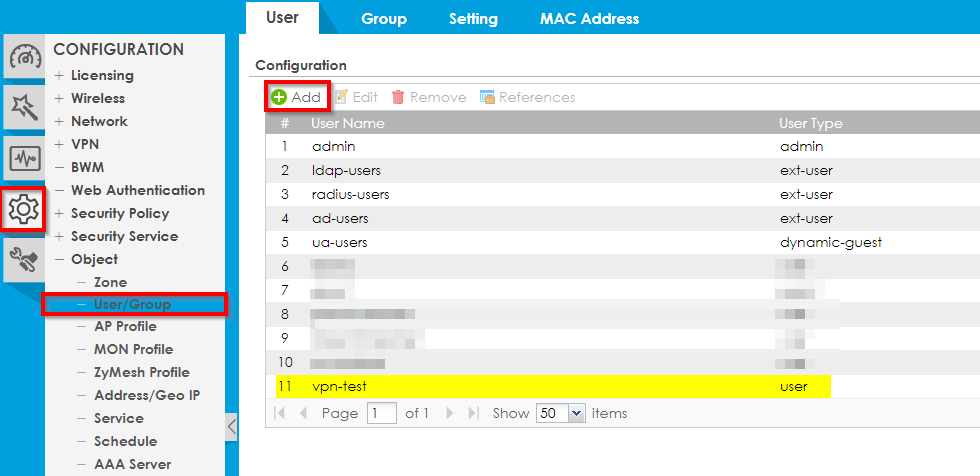

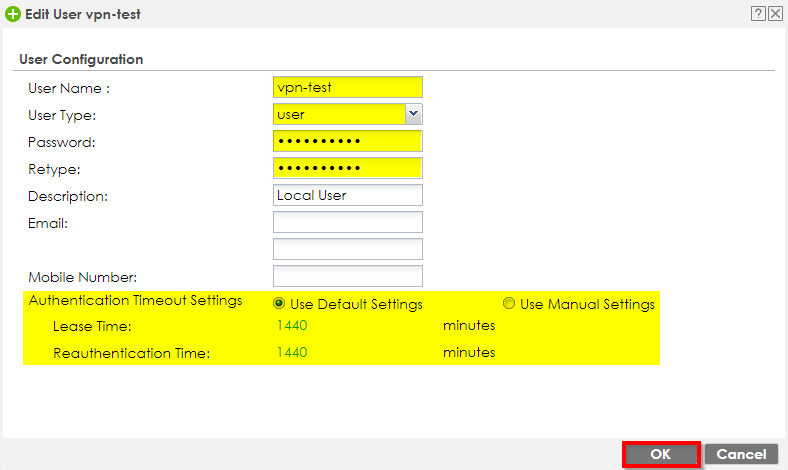

Configuration -> User/group -> User

Klicka på "Lägg till"

och fyll i den nödvändiga informationen.

I det här exemplet använder jag:

Dessutom kan du ändra den tid som användaren kan hålla sig inloggad utan att återintifiera.

Standardinställningen här är 1440 minuter eller 24 timmar.

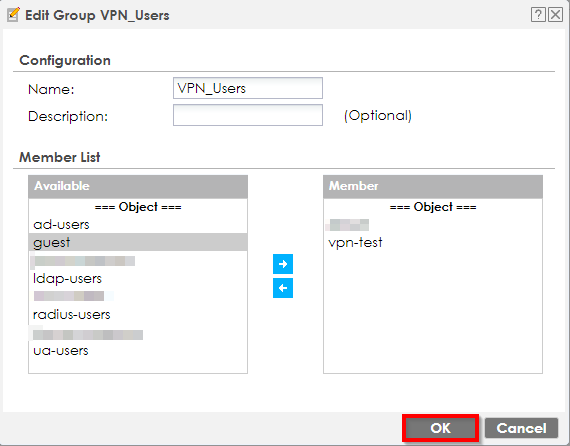

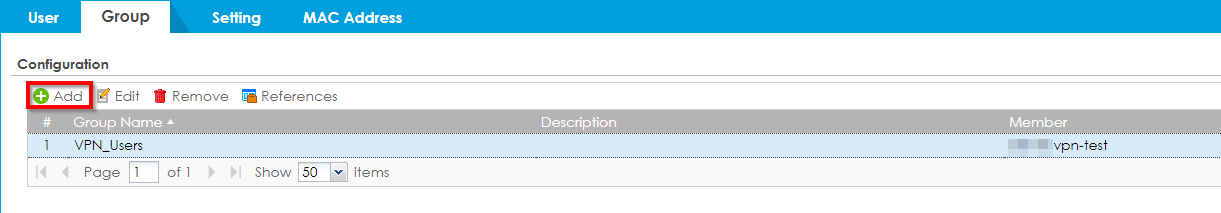

Om du vill använda VPN med flera användare kan du också skapa en användargrupp.

Ställa in de nödvändiga adressobjekten:

Nu måste vi ställa in några adressobjekt som vi kommer att behöva senare.

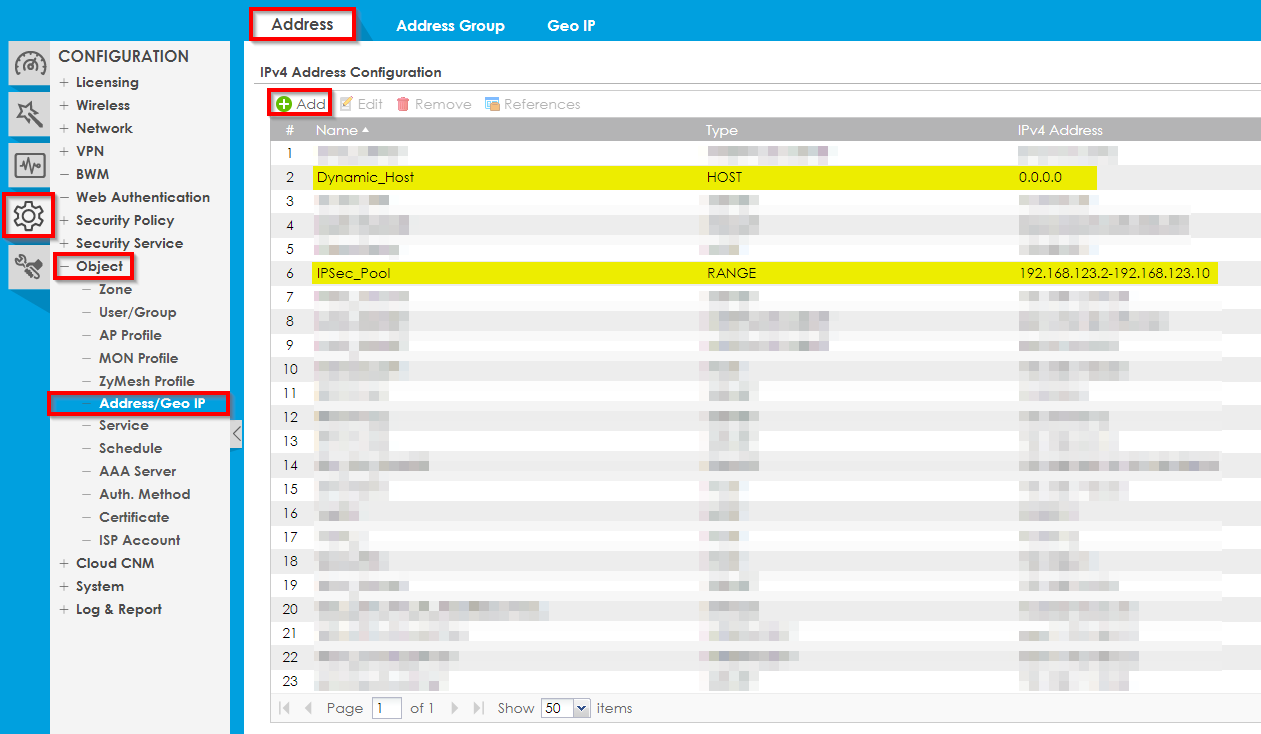

Configuration -> Object -> Address/Geo IP -> Address

Klicka på "Lägg till"

och skapa de två objekt som behövs:

IP-poolen jag använder kan skilja sig åt i ditt användningsområde!

! (Det är viktigt att intervallet inte används av något annat gränssnitt / zon / site2Site-tunnel / ...)!

Bekräfta Firewall-reglerna:

Nu bekräftar vi att vi har 2 mycket viktiga Firewall regler:

Configuration -> Security Policy -> Policy Control

Reglerna i fråga är följande standardregler:

IPSec_VPN_Outgoing
IPSec_VPN_to_Device

Ställa in VPN Gateway

Nu kan vi ställa in VPN Gateway.

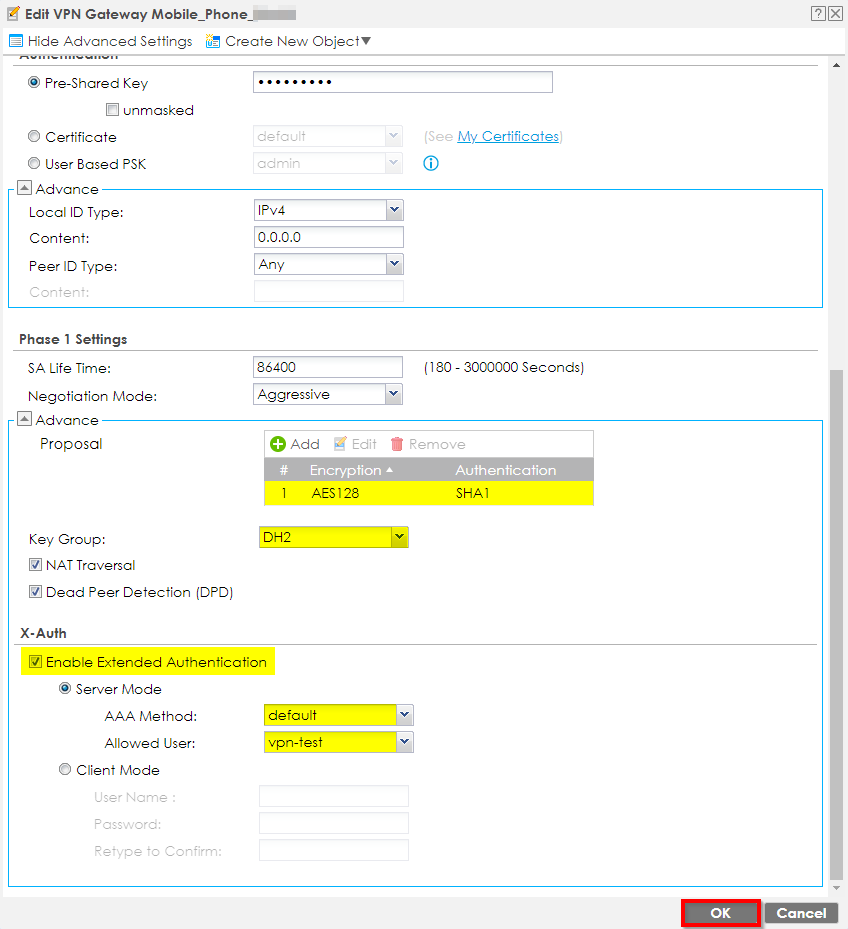

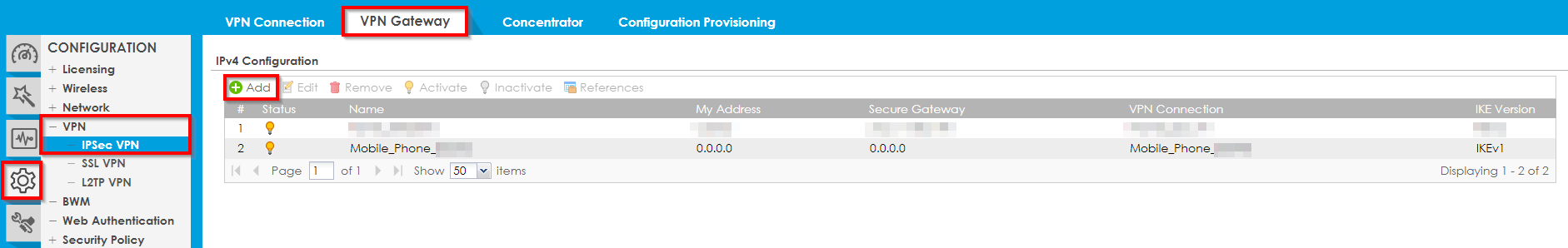

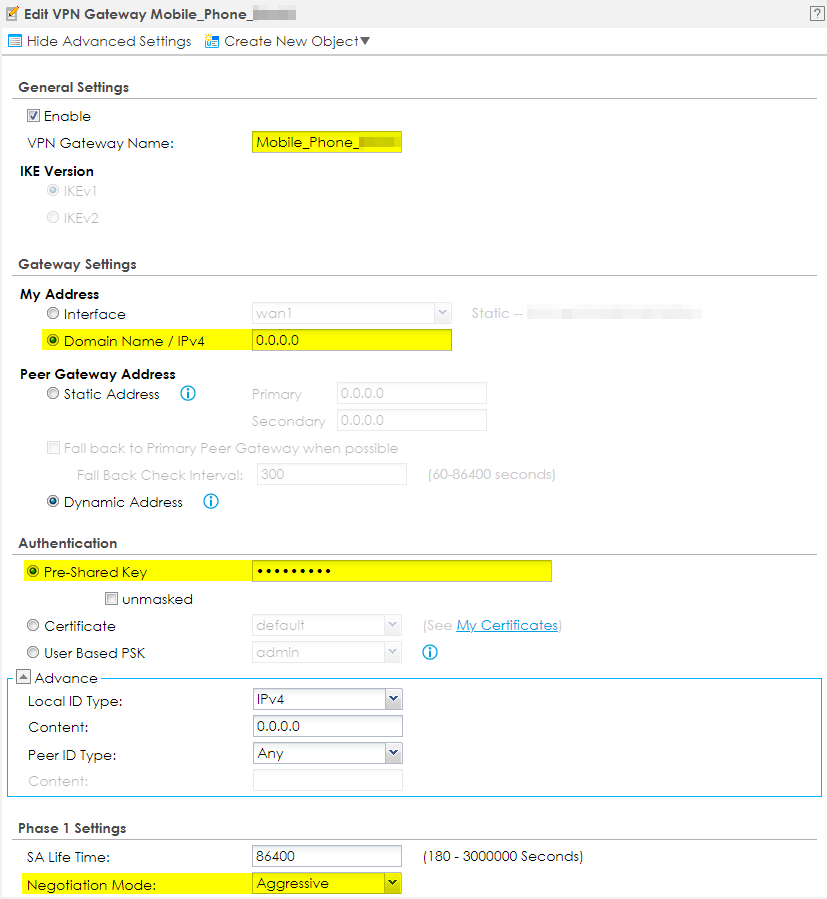

Configuration -> VPN -> IPSec VPN -> VPN Gateway

Klicka på "Lägg till"

och fyll i följande:

Som "Preshared-Key" använde jag "123456789" men du kan uppenbarligen använda vad du vill.

som "Tillåten användare" Du kan välja den användare eller gruppen som vi skapade i det första steget

( Användarinställning )

Ställa in VPN-anslutningen

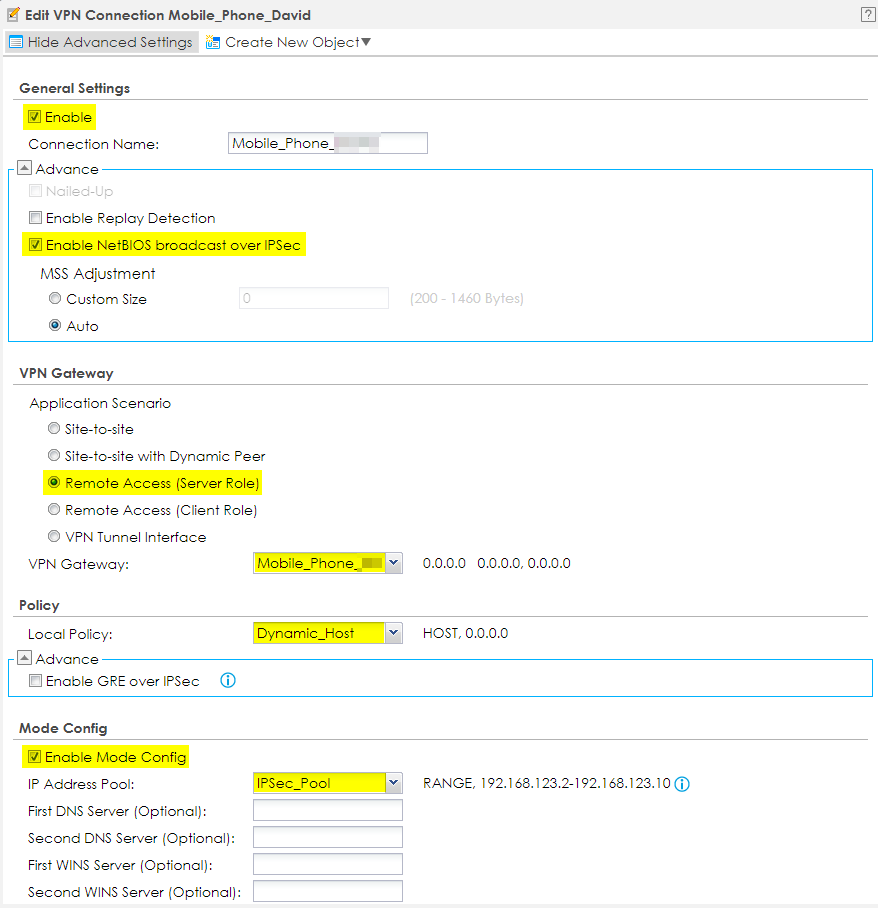

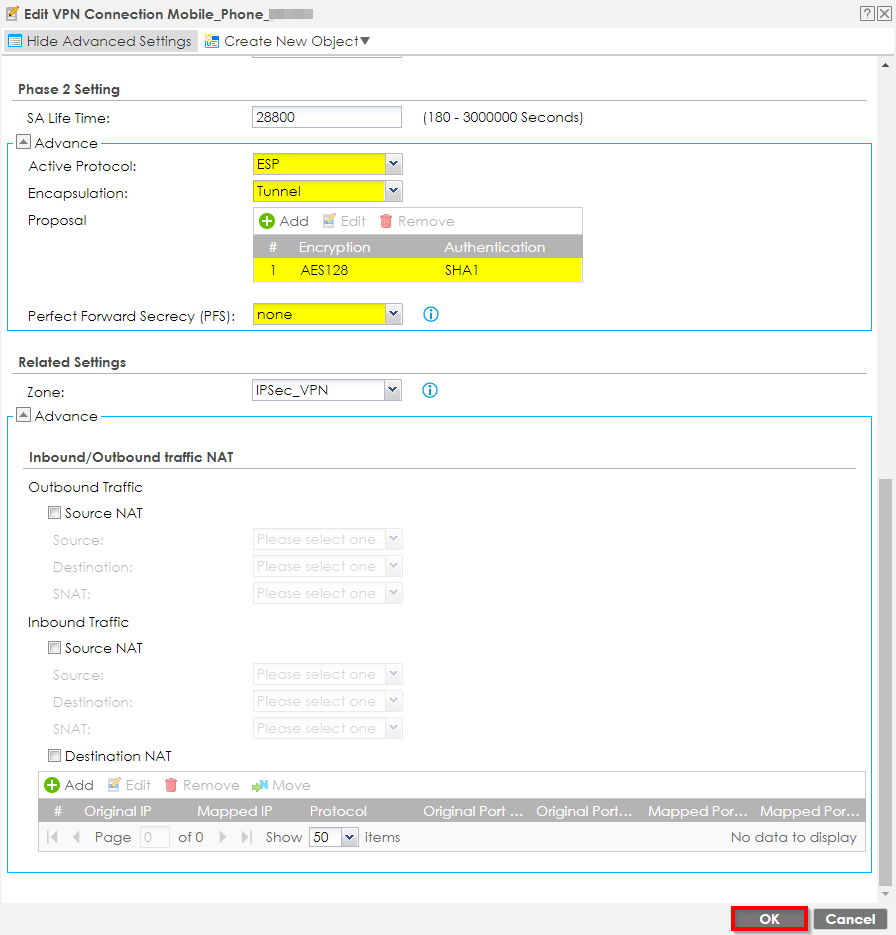

I det här steget konfigurerar vi VPN-anslutningen för Gateway.

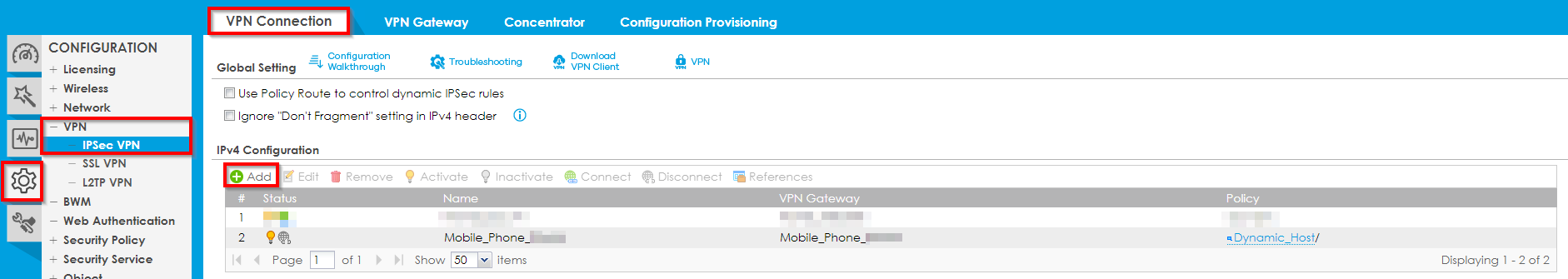

Configuration -> VPN -> IPSec VPN -> VPN Connection

Klicka på "Lägg till"

och fyll i önskad information.

I det här scenariot aktiverade jag "Aktivera NetBIOS-sändning via IPSec", eftersom jag använde en app som fungerade med NetBIOS Name Resolution.

Det är detta och nu vidare till konfigurationen på Android-enheten.

Konfiguration på din Android

Öppna VPN-menyn:

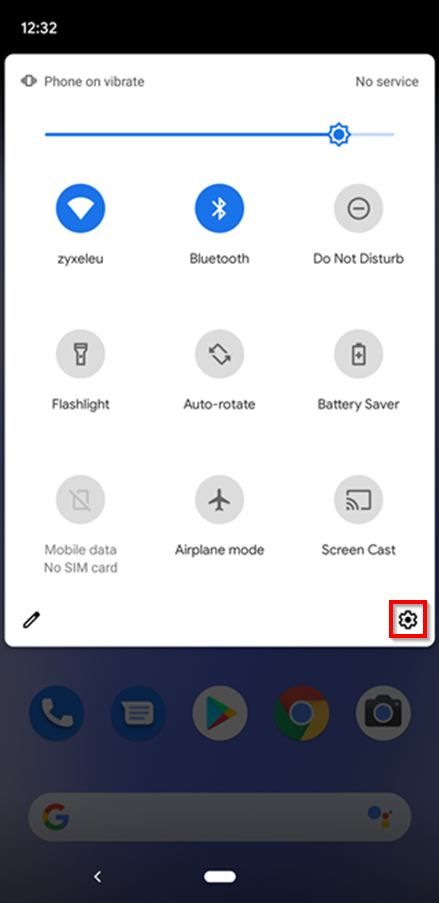

Använd Dropdown Access och välj den lilla symbolen "redskap".

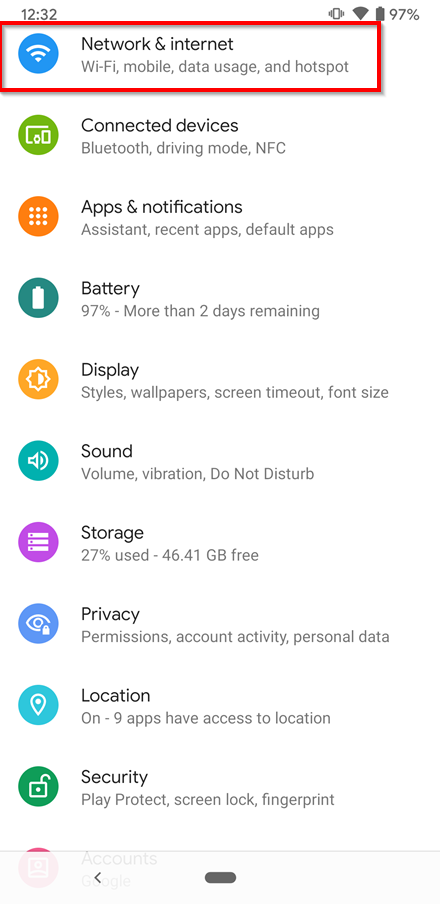

Välj "Nätverk & Internet"

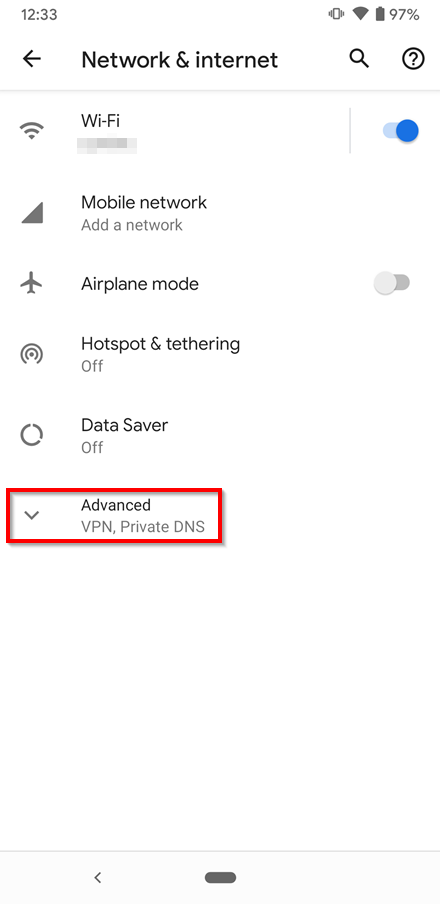

Klicka på "Avancerat"

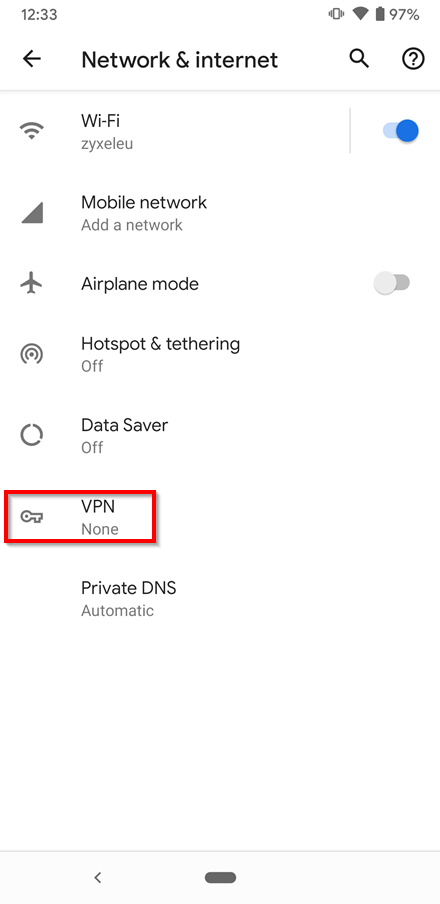

och välj "VPN"

Lägga till VPN-anslutningen:

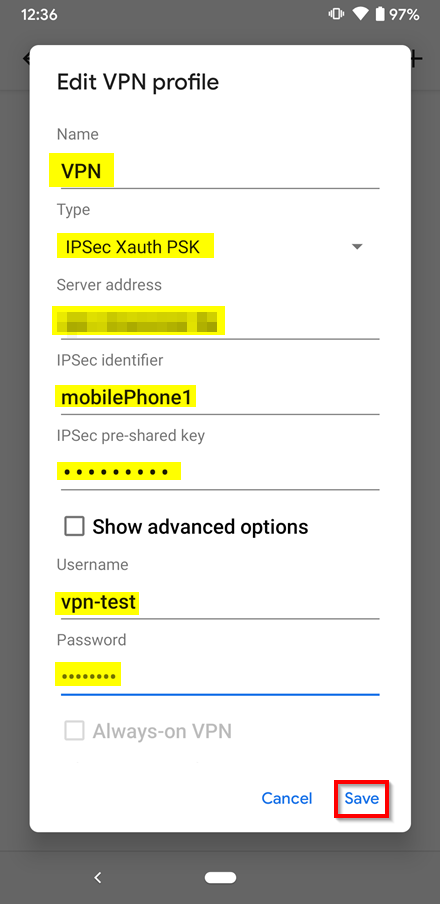

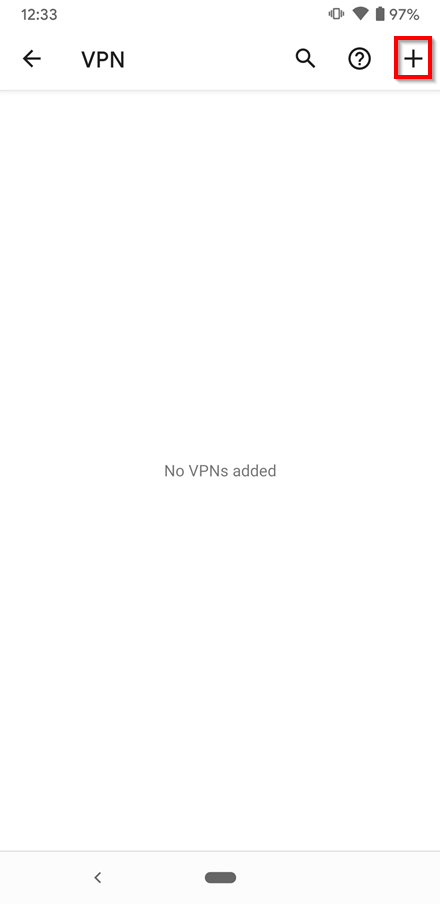

Klicka på symbolen "+"

och fyll i informationen från VPN-anslutningen som vi skapade tidigare och klicka på "Spara".

( Skapa en VPN-anslutning )

Som IPSec-identifierare Du kan sätta nästan! något.

! Identifieraren måste vara unik per enhet!

Testa VPN-anslutningen:

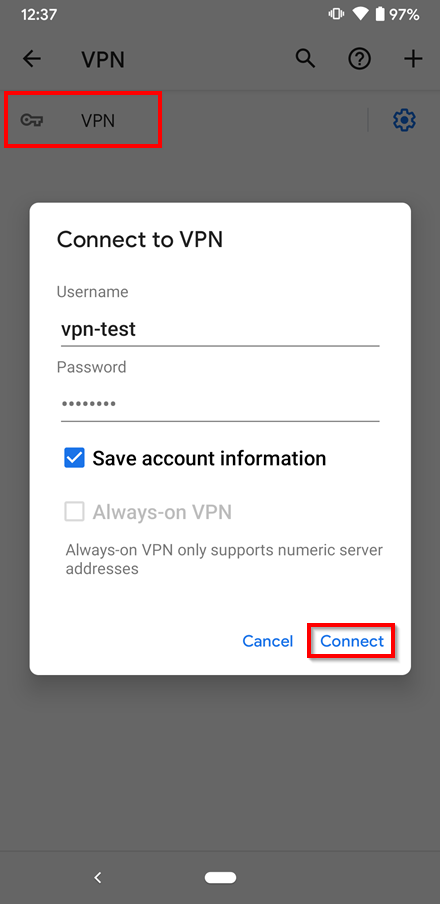

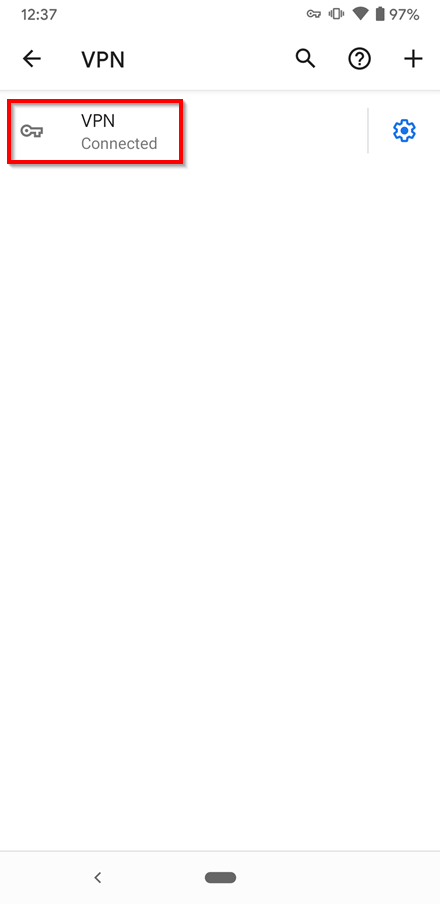

Välj VPN och klicka på "Anslut"

Och vi är klara.
