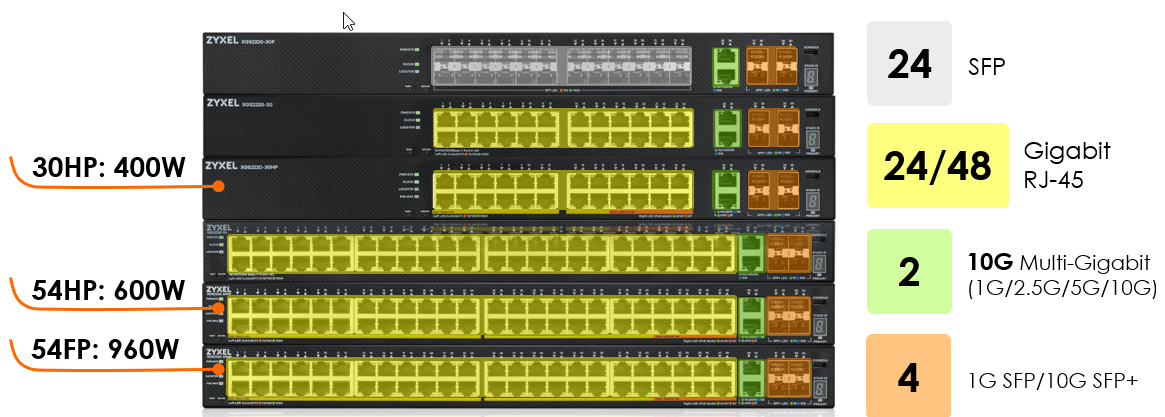

XGS2220 PoE-switchar stöder både PoE+ och PoE++ (60W) för att möta en mängd olika WiFi 6/6E AP-adaptioner och PTZ-kameror med hög strömförbrukning. 10G Multi-Gig PoE-portarna banar också väg för framtida WiFi 7-teknik. För att maximera utnyttjandet av systemets strömbudget är XGS2220 redo att arbeta med ett brett utbud av Zyxel WiFi 6/6E AP för alla nätverk.

Överblicka och hantera omfattande funktioner via användarvänligt webbgränssnitt

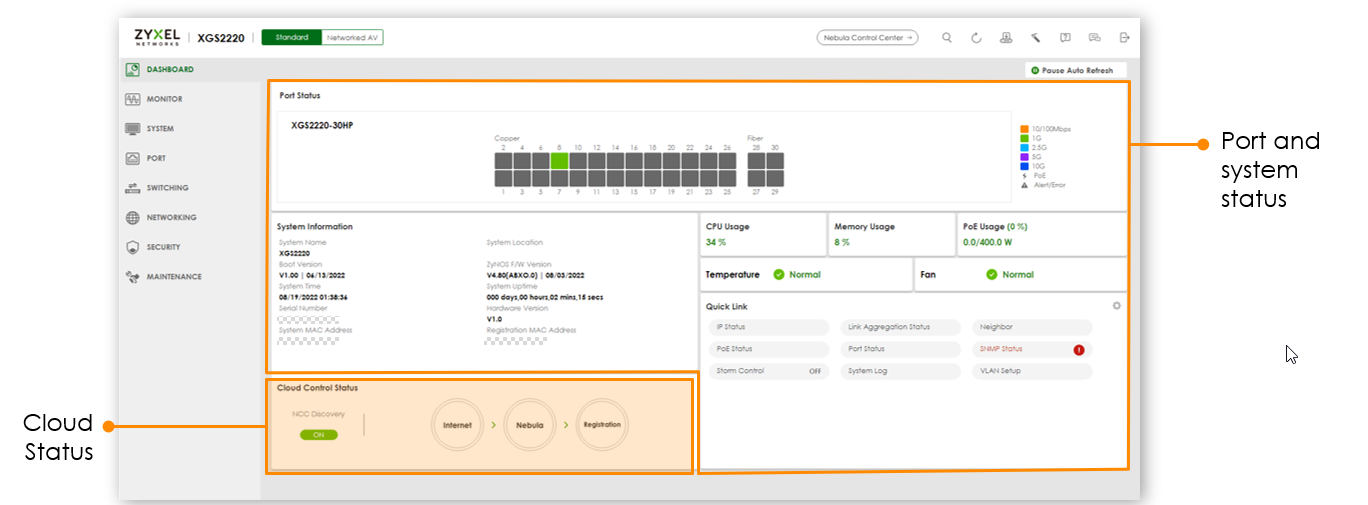

Det uppdaterade webbgränssnittet ger switchstatus i realtid med grafiska vyer.

Den kraftfulla migreringen

XGS2220-serien är efterföljaren till XGS2210-serien (och NSW200-serien), som har mer kraftbudget och avancerade systemfunktioner.

* I framtida firmwareversioner

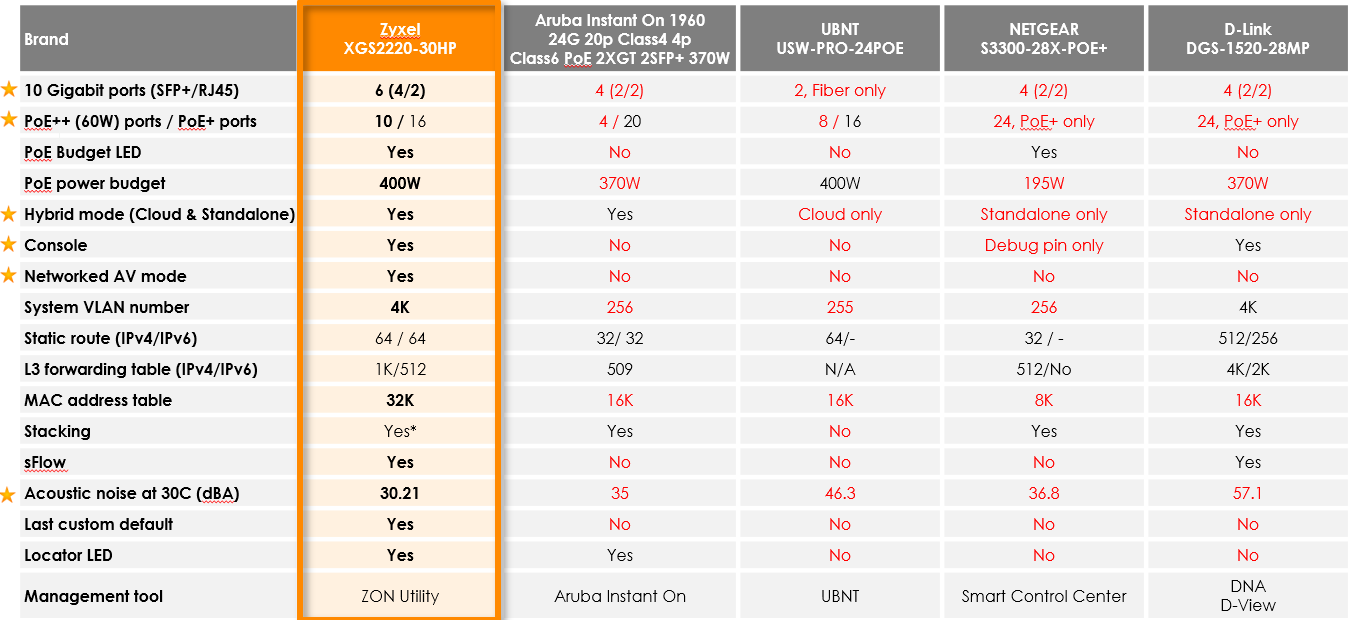

XGS2220-30HP Jämförelsematris för större konkurrenter

* I framtida version av fast programvara

Första inloggningen/guiden

För att ansluta till switchens webbgränssnitt måste du känna till enhetens IP-adress.

Om du använder en DHCP-server.

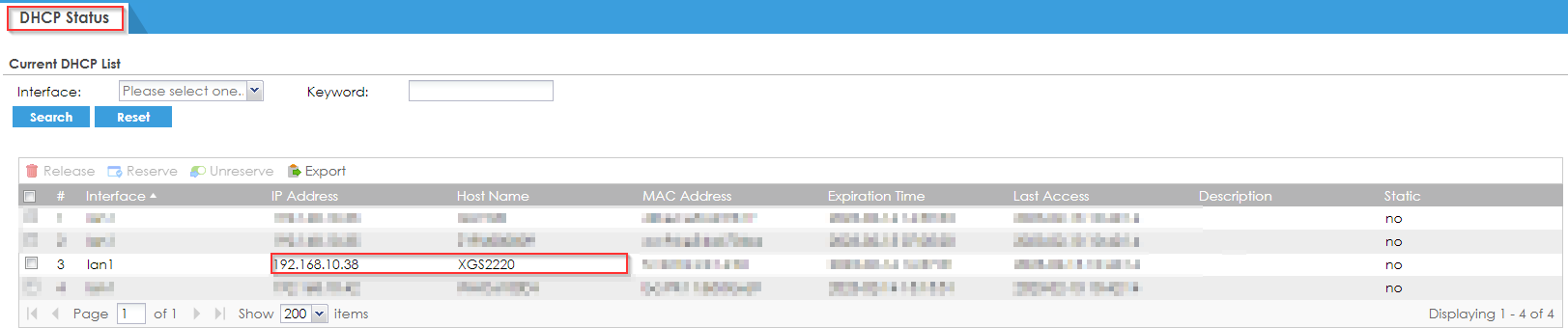

Switchen kommer att få en IP-adress automatiskt. Du kan ta reda på IP-adressen antingen med vårt ZON-verktyg eller genom att kontrollera med din DHCP-server.


Om du inte använder en DHCP-server.

Anslut länken mellan Switch-1 och PC (vi rekommenderar att du använder port 1 på switchen).

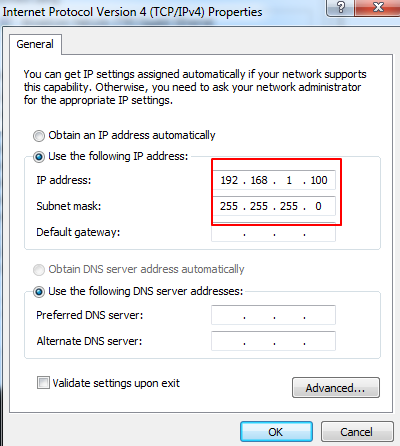

Ställ in datorns IP-adress på samma subnät som switcharna. Ange till exempel datorns IP-adress som 192.168.1.100

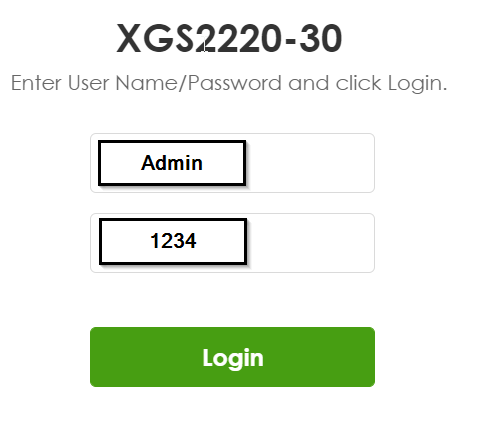

Öppna en webbläsare (IE, Chrome, Safari, Firefox, etc....). Gå till webbplatsen http://192.168.1.1 (standard IP-adress för hantering). Ange "användarnamn: admin; lösenord: 1234" och logga in.

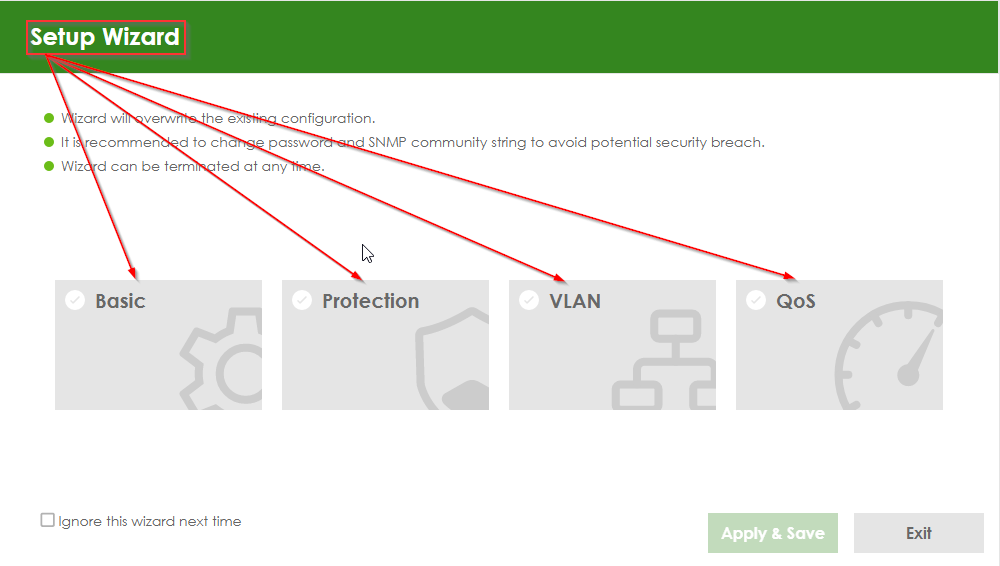

• Guiden

  Inställningsguiden innehåller följande delar:

1. Grundläggande - för att konfigurera växelns IP-adress, DNS-server, systemlösenord, SNMP-community och länkaggregering (trunking).
2. Skydd - för att aktivera loop guard och broadcast storm control på växeln och dess portar.
3. VLAN - för att skapa ett statiskt VLAN, tilldela portar till VLAN och ställa in portarna på att tagga eller avtagga utgående ramar.
4. QoS - för att bestämma en parts IEEE 802.1p-prioritetsnivå för QoS.

Grundläggande konfiguration

Ställ in IP/DNS, ställ in ditt lösenord, SNMP-community, länkaggregering och visa färdiga resultat.

För att ställa in din IP/DNS.

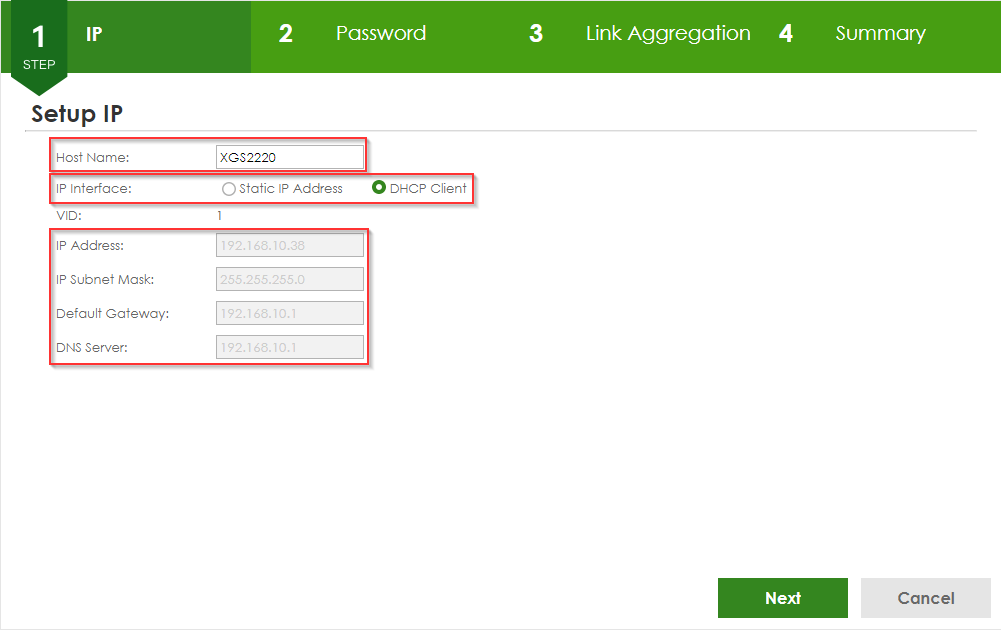

Klicka på Wizard > Basic > Steg 1 IP för att komma till denna skärm.
Vi rekommenderar att du antingen reserverar en IP-adress på din DHCP-server eller anger IP-adressen manuellt. I annat fall kan gatewayens IP-adress ändras.

När du har klickat på Nästa visas skärmen Lösenord

Lösenord - för att garantera säkerheten rekommenderar vi att du anger ett starkt lösenord (Obs: Inmatningssträngen i något fält på den här skärmen får inte innehålla [ ? ], [ | J. ('].["]. eller (,). I lösenordsfälten är [ mellanslag ] inte heller tillåtet).

SNMP - Välj Enabled för att låta växeln fungera som en SNMP-agent. Detta gör att en managerstation kan hantera och övervaka omkopplaren via nätverket. Välj Disabled för att stänga av denna funktion. SNMP-versionen på omkopplaren måste matcha versionen på SNMP-hanteraren (Obs: SNMP version 2c är bakåtkompatibel med SNMP version 1.).

När du har klickat på Nästa visas skärmen Länkaggregering

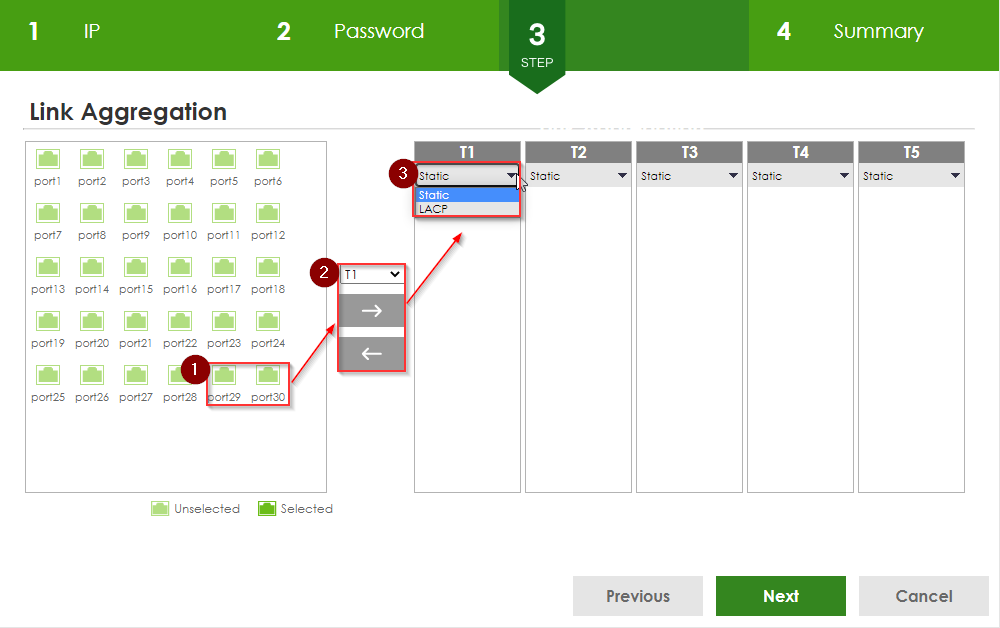

Om det finns behov av att slå samman flera Aggregation-aktiverade switchar gör du följande inställningar. I annat fall klickar du på "Nästa".

1. Ange vilka portar du vill använda för Link Aggregation.

2. Välj en placeringsgrupp T1-T5.

3. Välj LACP om portarna är konfigurerade för att ansluta till en trunkgrupp via LACP

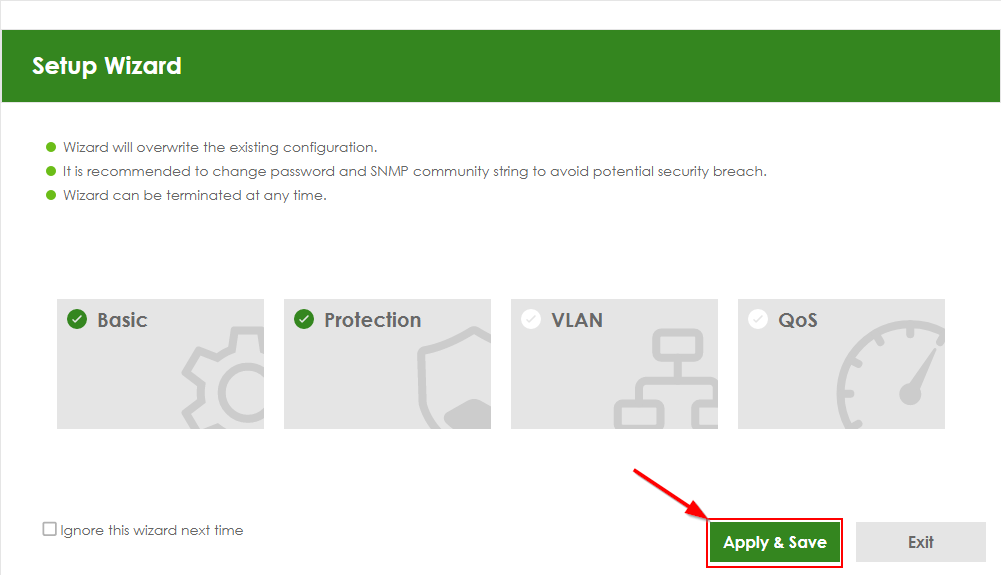

Glöm inte att klicka på "Apply and Save" för att dina ändringar ska sparas och tillämpas

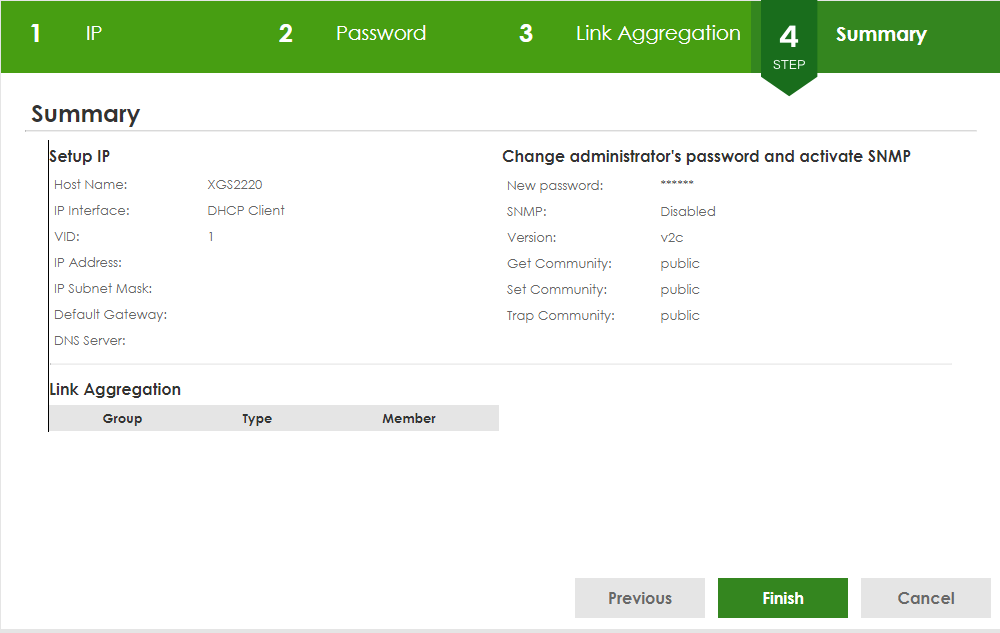

Den grundläggande konfigurationen för XGS2220 är klar, klicka på "Slutför"

Skydd

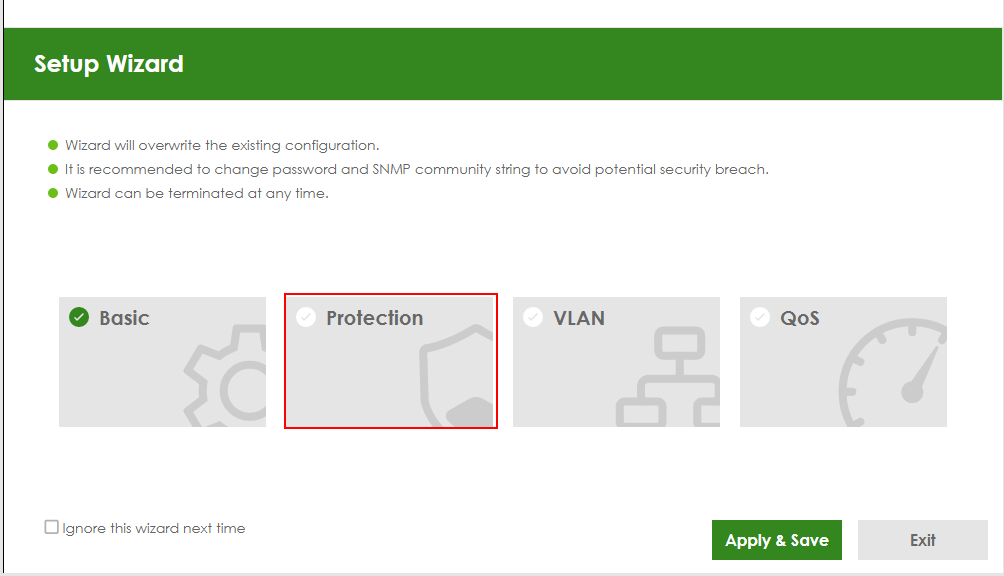

Gå till avsnittet "Setup Wizard" och välj "Protection". Vi kommer att konfigurera de grundläggande säkerhetsinställningarna för vår enhet.

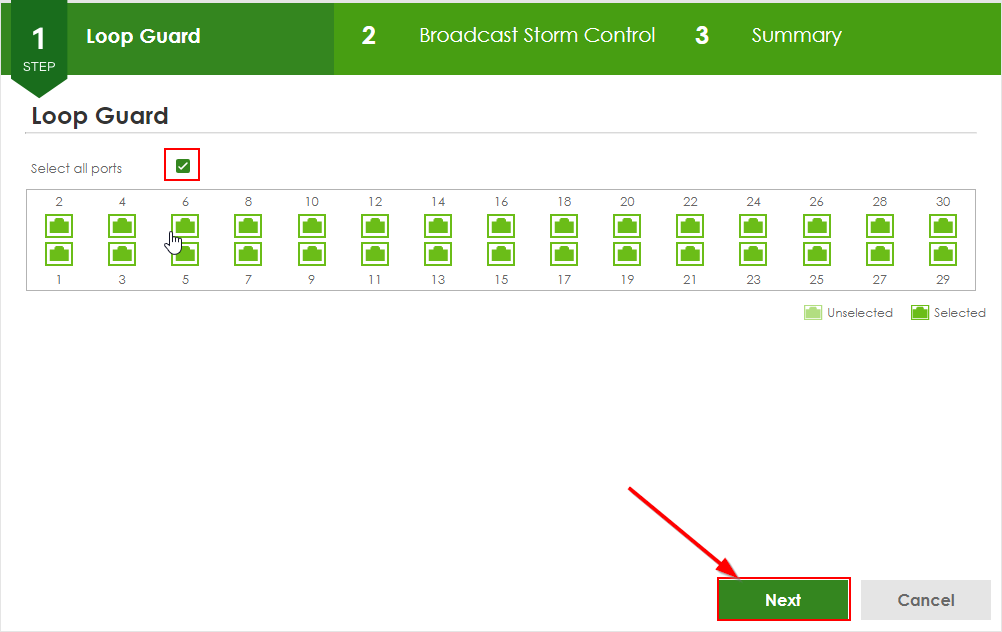

Skydd mot loopar

En loop uppstår när två portar på en switch oavsiktligt ansluts med samma kabel. Detta orsakar en broadcast storm, där broadcast-meddelanden kontinuerligt loopas tillbaka till switchen och sänds upprepade gånger. Om en switch som inte befinner sig i ett loop-tillstånd ansluts till en switch som befinner sig i ett loop-tillstånd, kommer switchen i loop-tillstånd att påverka den andra switchen. Du kan använda Loop Guard för att hantera detta problem i nätverkets utkant. Loop Guard gör det möjligt för switchen att inaktivera en port om den upptäcker att paket som skickas ut på den porten loopar tillbaka till switchen. Även om Spanning Tree Protocol (STP) kan förhindra loopar i nätverkets kärna, kan det inte förhindra loopar som uppstår i nätverkets utkant.

Loop guard används ofta i situationer där det finns ett switchrelaterat nätverksproblem. Om du aktiverar loop guard på
kan det underlätta felsökning och förhindra överdriven översvämning i nätverket.

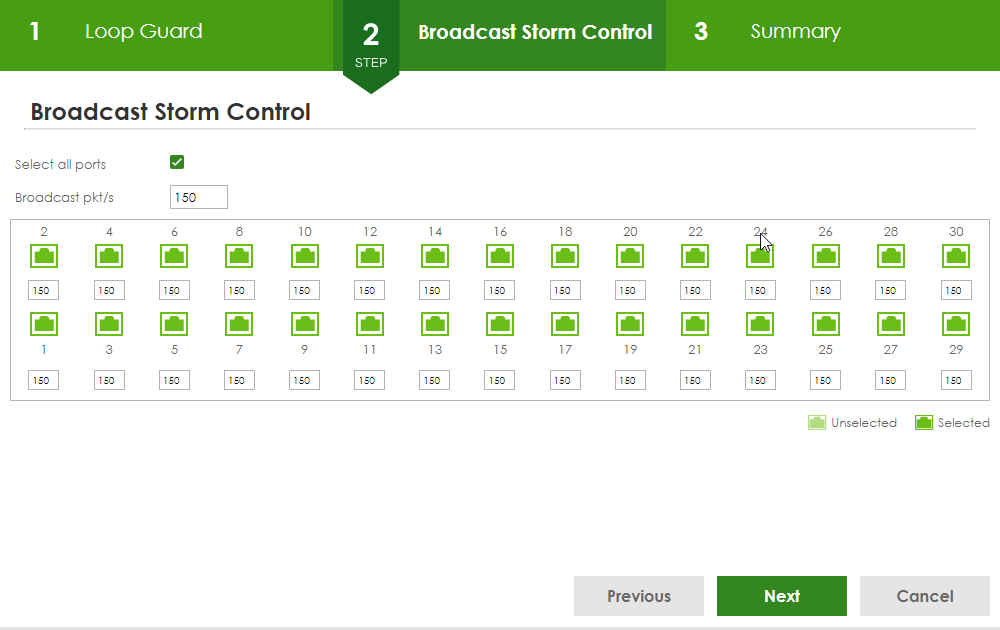

Stormkontroll för sändning

Broadcast Storm Control är en funktion som förhindrar att nätverket översvämmas av broadcast-meddelanden som skickas av enheter i nätverket. Dessa broadcast-meddelanden kan innehålla DHCP-förfrågningar, "alive"-meddelanden och andra meddelanden som håller enheterna i nätverket informerade om avsändaren. Om du upplever hög latens och paketförluster i nätverket kan du aktivera Broadcast Storm Control genom att begränsa antalet broadcast-paket som switchen accepterar och vidarebefordrar. Detta förhindrar att växeln överbelastas med för många paket samtidigt, vilket kan leda till tappade broadcast-paket och förbättrad nätverksprestanda. Om du vill konfigurera Broadcast Storm Control kan du välja de specifika portar där du vill aktivera funktionen. Du kan också ange en gräns för hur många broadcast-paket som tillåts per sekund. Vi rekommenderar att du antingen inaktiverar funktionen eller använder en gräns på 150 broadcast-paket per sekund i ett litet till medelstort nätverk. När du har gjort dina val klickar du på "Nästa" för att fortsätta.

Konfigurera VLAN

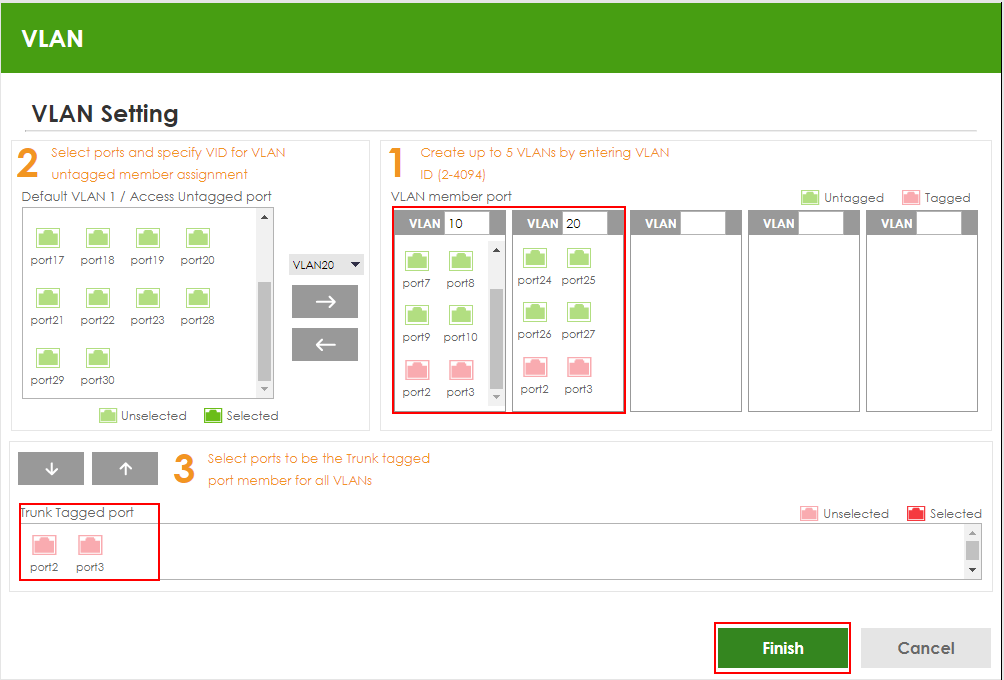

Välj de portar som du vill tilldela den första VLAN-medlemsgruppen och tilldela ett VLAN-ID till den medlemsgruppen.

• Klicka på portarna för att markera dem som "valda"
• Använd högerpilen för att flytta dem till VLAN-medlemsgrupp "x"
• Använd listrutan "VLAN10" ovanför de grå pilarna för att välja andra trunkgrupper (VLAN "x" 5-10)
• Välj de portar som ska vara medlemmar i trunk-taggade portar för alla VLAN. En trunk-port är en switch-port som kan bära taggad trafik från ett eller flera VLAN.


Obs: Kom ihåg att du har möjlighet att tilldela flera taggade medlemmar till en port, men bara en otaggad medlem (standard-VLAN) per port. Om du är intresserad av att lära dig mer om VLAN kan du gå till den här artikeln.

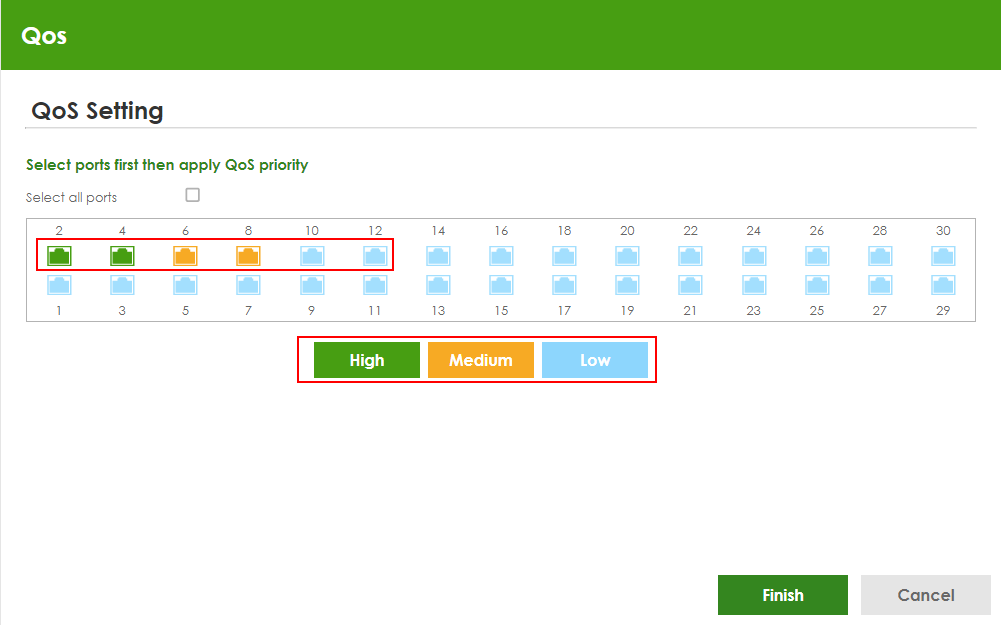

QoS-inställningar

Låg prioritet. I företagsmiljöer kan portar för gäster behöva ha låg prioritet för trafiken, medan företagets servrar och annan viktig IT-utrustning kan behöva hög prioritet.
